da, multumesc de corectare, le-am scris invers... deh, dimineata....- oricum, informatiile le-am mai postat de mai multe ori pana acum, daca ne uitam un pic in spate, gasim tot ce ne trebuie.



atentie la unitatile care lucreaza numai prin intermediul tmc box... sau nu.



atentie si la ceasurile de pe masina.... in functie de variantele de can gateway, unele o sa lucreze mai bine, altele nu...

[mad_kat]

eu am 100% immo2 cu minidot.

unitatea este MFD fara DSP (cu k line, vazuta prin diagnoza, insa banuiesc ca toate is asa) - si la astea merg comenzile pe remote, nu? Ca oricum nu am conectat la ea decat mufele mari DIN si mufa xcarlinkului - nu si cea cu pini mici si multi.



masina de pe care as lua kitul de volan are Gamma



dar cel mai simplu e sa vad ce nr are releul si gata :D

Modificat 16 Octombrie, 2014 de mad_kat

[F l o r i n]

atentie.... vezi seria la MFD... sa vedem daca e pe remote sau pe can.

[mad_kat]

Banuiesc ca se poate citi cu vagcom, nu? Postez deseara si vedem :)



merci

[F l o r i n]

da, merge

[ct14ytr]

salut,

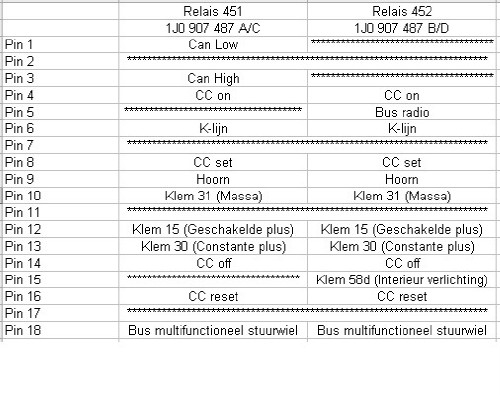

eu am legat dupa schema asta si totu l a iesit,

mai putin treaba cu claxonul ca nu stiu unde sa duc firul de la pinul 9,

l-am dus la releu dar degeaba,nu functioneaza:(((

traducerile le-am facut cu google,vedeti ca este  limba olandeza ca sa stiti ce dictionar sa cautati.

poate ma ajutati va rog cu firul de la pinul 9,ca sa nu calc un animal ceva fara claxon.



ms ms anticipat

[F l o r i n]

pinul nr.9 de la modul , il legi la releu claxon, in locul firului maro/albastru (parca asa e la G4, daca imi aduc bine aminte...) - iar la Passat este maro/galben

[ct14ytr]

nu merge,am pus firul de la pinul 9 la releu dar degeba nu face nimic,pe acel fir vine o tensiune +12 v,dar daca apas claxonul dispare tensiunea,dar de tipat ,,cucu....:)))



mai sus am inteles ca se leaga firul 9 la pinul 3 de la spira ,ala in doua culori,asa de face?asta este tot?sau este o schema ceva?,va rog ajutati-ma ca omor un caine ceva pe strada:))

[F l o r i n]

in 1/71  - se taie firul si se leaga cel de la modul, pin 9



mufa de la spira - ai modificat pinii ?





ti-am atasat schema

volan comenzi.pdf

[ct14ytr]

salut,nu am modificat nici-un pin la mufa de la spirala am cinci pini:

2 sunt de la airbag -nu am treaba cu ei,

urmatori 2 pini sunt de la claxon

si al 5-lea fir este  cel digital de la comenzi



ce fir trebuia sa modific si cum :))) ceata totala

schema aia daca o intelegeam eram tare:))))

am inteles ca pinul noua de la modulul 452 se pune la mufa de la releu claxon,dar faza este ca mai trebuie ceva undeva,ca nu merge

[F l o r i n]

no... era bine sa stii sa o citesti, avand in vedere ca iti cam trebuie, la o astfel de modificare.



in spira, la pin-ul 3 - daca imi aduc bine aminte, iti vine alimentare +12v la volanul cu comenzi, din siguranta nr.5

in pin 2 vine masa

pin 1 - il duci la pin 18 modul

[hremus]

Asa e. Firul de masa ramane, masa, firul de claxon , se taie inainte de releu si se duce alimentarea din sig spre spira. Partea ramasa de fir (dispre releu) se leaga la pin 9 modul.



Mad_kat, tu ai nevoie de 452, pt ca acesta da semnal pe remote. 451 e pe can, pt RCD200 sau Delta6.



 Din HU din generatia 6 , doar Delta 6 stie comenzi pe volan (prin CAN bineinteles).

[MRC]

Stiam ca RCD200 nu stie de afisare pe maxidot, nu si de comenzi pe volan. Mea culpa :D.

Modificat 19 Noiembrie, 2014 de MRC

[F l o r i n]

Asa e. Firul de masa ramane, masa, firul de claxon , se taie inainte de releu si se duce alimentarea din sig spre spira. Partea ramasa de fir (dispre releu) se leaga la pin 9 modul.







Multumesc pentru confirmare......  :icon_geek:

[hremus]

No ... repetarea ... mama invatarii :))

[ct14ytr]

salut, o intrebare,

daca comenzile pe pilot functioneaza  pe volan,poate sa fie ceva gresit si sa nu functioneze comenzile din partea dreapta a volanului,cele de la  player ????

am incercat sa pun o interfata ieri si degeaba, nimic :)) ori interfata era de renault si de aceea nu mergea?, stiu ca in general astea sunt compatibile, ma refer ca merg amble pe semnal digital si ambele pe un fir ,dar comenzile mele nu mergeau:))), vand volan cu totul:)))) pile comenzi modul:))

apropo stie careva dintre voi pe cineva care monteaza esp in constanta?si cam la ce pret?



ms ms

[MRC]

Ai conectat firul de la releul 452 la casetofon?

[ct14ytr]

adica pinul 5? da dar degeaba,no chance:)  cred ca interfata trebuie sa fie dedicata masinii.

zic si eu

[MRC]

Da, pinul 5. Ce casetofon ai?

[ct14ytr]

Pioneer avic F900BT  , FAZA ESTE CA AM BAGAT AZI FIRUL DE LA CLAXON ,SI FIRUL PE CARE L-AM TAIAT DE LA CLAXON L-AM BAGAT LA PLUS DE CONTACT, SI IN MOMENTUL IN CARE APAS CLAXONUL SE AUDE RELEUL CUM CUPLEAZA DAR NU TIPA CLAXONUL, STIE CINEVA MAI TREBUIE SA FAC vreo SCHIMBARE LA CABLURI CEVA?



balarie maxima este faza cu claxonul......stie cineva sa explice motamo ce anume sa mai fac?

Modificat 22 Noiembrie, 2014 de ct14ytr

[ct14ytr]

salut,am modificat si pinii,degeaba,claxonez se aude decat releul dar claxon "yok"  :))

mai trebuie sa modific ceva?



[hremus]

Verifica siguranta de la claxon si cloaxonul.

[ct14ytr]

mda, toata lumea spune firul taiat si gata,ete ca nu este gata,am dat de problema,releul are 85.86.78 30,eta ca 30 este mort,am bagat releul prin niste papuci intermediari

adica firul de la releul 452 si un plus de pe releul vechi,si comanda,asa ca este copilul in brate si nu pot sa exemplific dar revin mai tarziu.

deci nu este de ajuns doar firul taiat si gata si legat ,mai trebuie schimbat la releu ordinea,asa ca cine vrea sa ma contrazica s-o faca ca fac si o poza:)))

[MRC]

Eu am montat acest volan si nu am schimbat ordinea pinilor pe releu.

[ct14ytr]

cred ca ai avut alt volan::))), eu am montat volanul cu comenzi,stanga pilot si dereapta comenzi player,si a trebui sa modific ,cu releul in patru pini si soclul de rigoare nu mergea,decat facea clic clic si atat

in rest am verificat si am vazut ca releul nu scotea, pe partea pin 30 nu avea nimic ,dar cu volanul normal,mergea claxonul,si in principiu am schimbat ordinea pinilor, SI ACUM MERGE:pp
