Camera marsarier - montare / probleme

[MindBlank]

Nu ma mai bag, e clar. Oricum, m-am exprimat gresit - am pus masa pe maro si +12v pe rosu. Inseamna ca de aia nu a pornit: pe galben nu am pus nimic.

O sa vad unde ma duc... Ma poate ajuta cineva in Ramnicu Valcea pentru problema asta?

Mersi frumos pentru feedback!

[Drago88]

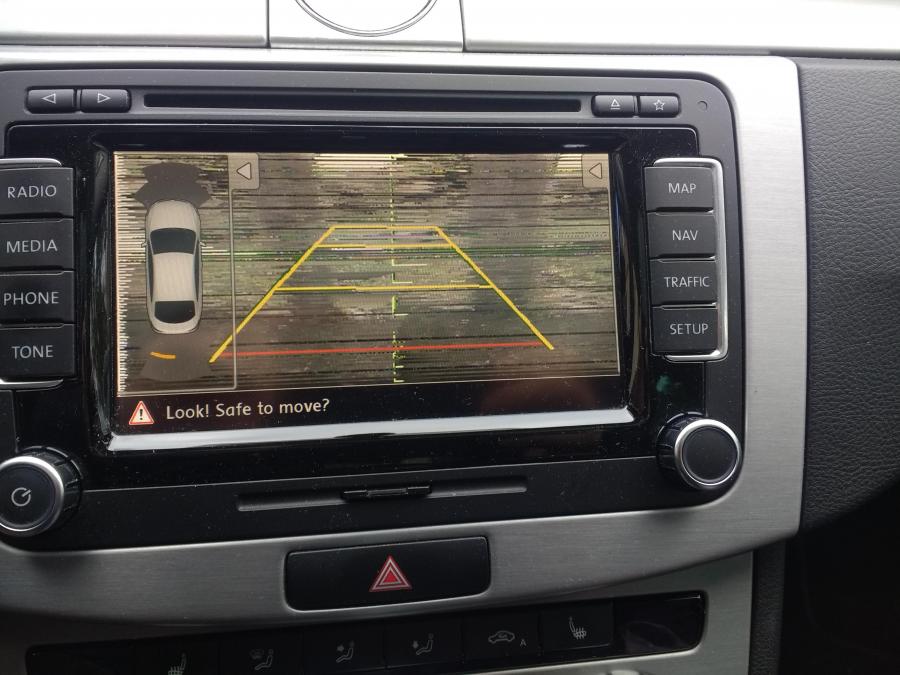

Salut.S-a mai confruntat cineva cu problema asta?Aseara am observat ca atunci cand bag in marsarier se vede asa.azi dimineata cand am pornit masina  pentru cateva secunde s-a vazut normal pe camera,dar dupa cateva secunde iar s-a vazut imaginea distorsionata.Eu nu ma pricep.sa fie de la cabluri sau e dusa camera? Masina e VW CC 2013 rns510. camera e montata in sigla VW

Modificat 25 Octombrie, 2018 de Drago88

[F l o r i n]

verifica cablaj plus modul

[flatzu1988]

Salutare tuturor ! Am pe masina(golf plus 2005) montat un dvd android de 8 inch. Am camera de marsarier montata de când aveam vechiul dvd. Atunci mergea doar ce am montato. dar acu nu mai merge. Am pus plus de la bricheta și masa la caroserie. Cred ca e arsa camera. știe cineva o varianta dacă pot sa o masor cumva cu multimetru digital? sau sa-I las sursa de curent și sa o masor la ieșirea video a camerei? Ce valori trebuie sa aibă dacă e buna? Se poate măsură semnalul la mufa de intrare în radio cd ? Dar în semnalul din camera ? Mulțumesc anticipat

[F l o r i n]

Nu, nu ai cum sa masori semnalul video, decât cu aparatura dedicata.... Nu cred sa ai asa ceva. Deci, cel mai ușor e sa probezi cu alta camera

[Ebi]

On 11/2/2018 at 12:18 AM, flatzu1988 said:

 Am pus plus de la bricheta și masa la caroserie.

   Sper ca legatura asta este provizorie, doar ca sa verifici camera daca merge. Ca doar nu vrei sa mearga camera tot timpul.

Modificat 3 Noiembrie, 2018 de Ebi

[Akaiu07]

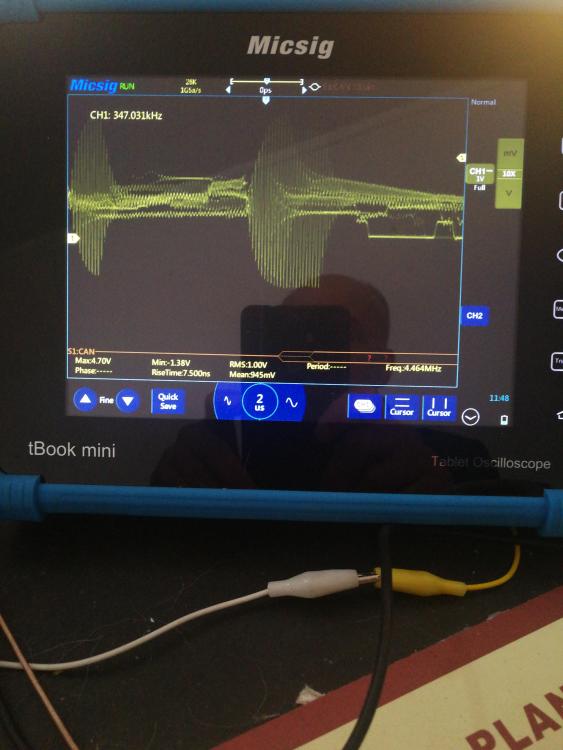

Asa cum a mentionat Florin, cea mai simpla variantă ar fi sa incerci cu altă cameră si asa te lămurești dacă este de vină cablarea noua sau camera de pe mașină. Dacă totuși insiști sa verifici camera de pe mașină se face foarte ușor daca ai un osciloscop, il pui la 1V curent continuu si masori pe iesirea RCA daca scoate semnal video. Ar trebui sa vezi ceva similar.

[flatzu1988]

Salutare, multumesc de răspunsuri.  Astăzi mi-a ajuns alta camera 6 E . Și merge. De unde spuneți sa iau un plus pt camera?  Dacă încarc o poza cu ieșirile de la dvd media, m-ați putea ajuta?

[flatzu1988]

On 03.11.2018 at 10:37, Ebi a scris:

   Sper ca legatura asta este provizorie, doar ca sa verifici camera daca merge. Ca doar nu vrei sa mearga camera tot timpul.

Unde ar trebuie sa leg + camerei sa nu fie continuu alimentata? Fac niște poze la mufe și schema de pe unitate șI le atașez

[spido]

La o lampa marsarier.

[F l o r i n]

trebuie trecuta prin releu sau filtru, altfel posibil sa nu vada nimic in ea, cu motorul pornit - sau sa vada cu bruiaj puternic

[flatzu1988]

în urmă cu 4 ore, spido a scris:

La o lampa marsarier.

Merge așa doar cu contactul pus, bag marsarier și merge. Când pornesc motorul nu mai merge.



în urmă cu 4 ore, spido a scris:





Modificat 9 Noiembrie, 2018 de flatzu1988

[F l o r i n]

3 hours ago, F l o r i n said:

trebuie trecuta prin releu sau filtru, altfel posibil sa nu vada nimic in ea, cu motorul pornit - sau sa vada cu bruiaj puternic

eu ti-am scris mai sus.... dar pare ca nu ai citit.

Era logic ca asa se va intampla.

Modificat 9 Noiembrie, 2018 de F l o r i n

[flatzu1988]

în urmă cu 3 ore, F l o r i n a scris:

trebuie trecuta prin releu sau filtru, altfel posibil sa nu vada nimic in ea, cu motorul pornit - sau sa vada cu bruiaj puternic

Îți zic conexiunea făcută de mine. Am luat plus de la motor ștergător haion, minus la fel. Am legat un fir lung pe ieșirea din dvd care scrie "REVERSE CO T" (portocaliu e firul), apoi l-am pus la plus la becul marsarier. Semnalul camerei l-am pus la "CAM VIN" (rca galben) din dvd, este firul pt camera spate. Cu contactul pus( când se aprind toți martorii în bord) totul e ok. Când bag marsarier, comuta automat camera. Când pornesc motorul nu mai merge. Acu va întreb cum sa fac sa nu fie alimentata mereu camera, sa aibă curent doar cand bag marsarier. Am releu de ăsta, îl pot folosi?

16 minute în urmă, F l o r i n a scris:

eu ti-am scris mai sus.... dar pare ca nu ai citit.

Era logic ca asa se va intampla.

Florin uite puțin mai sus ce am postat. Mă poți ajuta? Mulțumesc

Modificat 9 Noiembrie, 2018 de flatzu1988

[Akaiu07]

Unitatea ta are canbox extern? Daca da, pune o poza cu el si firele din jurul lui. Poate scapi de releu.

[flatzu1988]

în urmă cu 2 ore, Akaiu07 a scris:

Unitatea ta are canbox extern? Daca da, pune o poza cu el si firele din jurul lui. Poate scapi de releu.

Salutare, da e extern. Uite pozele de mai jos . Pozele cu firele sunt de doua ori pe o parte și de doua pe cealaltă parte. Sa vezi culorile. Mulțumesc

[Akaiu07]

Firul maro care iese din canbus box..merge undeva?  este vreun fir care iese din canbox si nu duce nicaieri..? adica ra,mana in aer. din poze nu-mi pt da seama.

Modificat 9 Noiembrie, 2018 de Akaiu07

[flatzu1988]

în urmă cu 9 ore, Akaiu07 a scris:

Firul maro care iese din canbus box..merge undeva?  este vreun fir care iese din canbox si nu duce nicaieri..? adica ra,mana in aer. din poze nu-mi pt da seama.

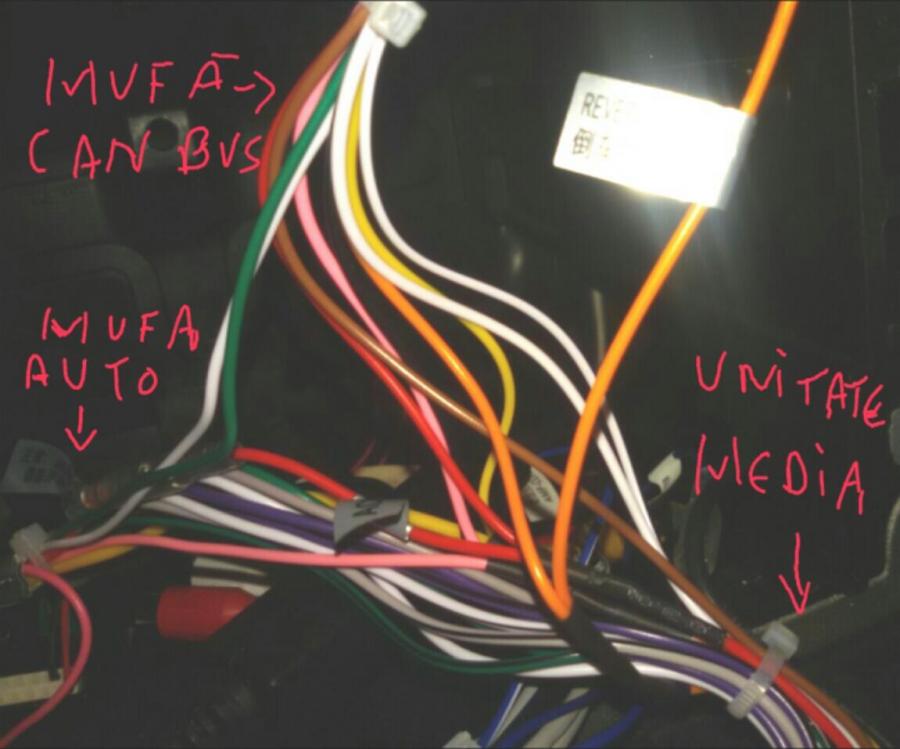

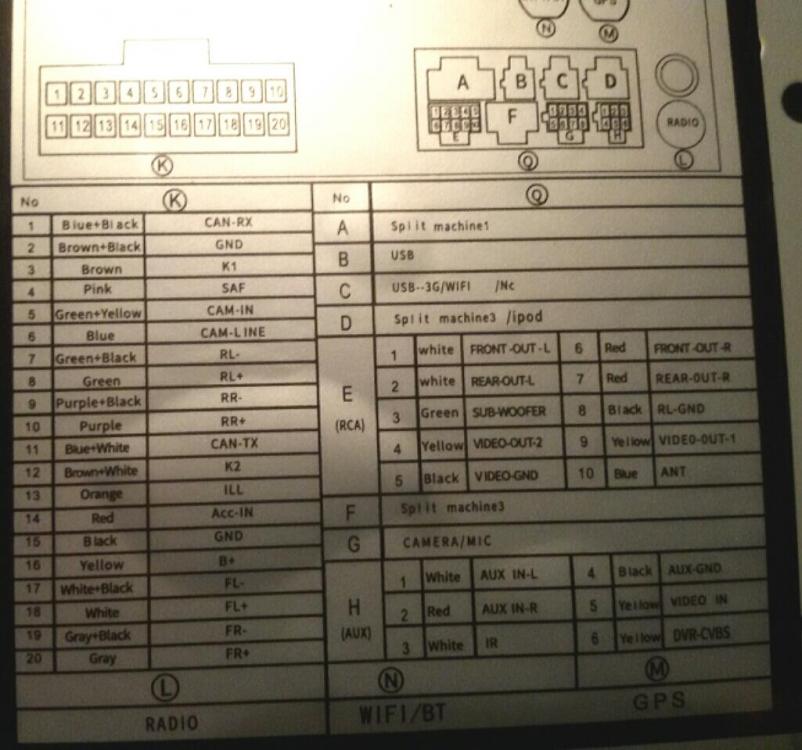

Doar firul REVERSE CONT rămâne singur în aer. Cel maro vine din mufa Unitate Media si intra în CAN BUS . Uite poza cu schema la unitate.

[Akaiu07]

Eticheta nu pare sa aibe treaba cu realitatea (cablurile tale). Codul culorilor nu se respecta nici ala...in fine...tre sa rezolvam puzzelul  de acolo;-)

Unitatea comuta automat pe marsarier ? Dupa cum vad eu firele legate....ar cam trebui. In cazul acesta firul portocaliu ar trebui sa genereze un 12V  cand ai masina pe marsarier. Daca asa stau lucrurile, vei folosi acest fir pentru alimentarea camerei. Dar atentie, camera sa nu aibe cumva leduri pentru nightvision!. Daca are leduri atunci va trebui sa apelezi la solutia cu releu si alimentare de la becul de marsarier.

[flatzu1988]

acum o oră, Akaiu07 a scris:

Eticheta nu pare sa aibe treaba cu realitatea (cablurile tale). Codul culorilor nu se respecta nici ala...in fine...tre sa rezolvam puzzelul  de acolo;-)

Unitatea comuta automat pe marsarier ? Dupa cum vad eu firele legate....ar cam trebui. In cazul acesta firul portocaliu ar trebui sa genereze un 12V  cand ai masina pe marsarier. Daca asa stau lucrurile, vei folosi acest fir pentru alimentarea camerei. Dar atentie, camera sa nu aibe cumva leduri pentru nightvision!. Daca are leduri atunci va trebui sa apelezi la solutia cu releu si alimentare de la becul de marsarier.

Exact așa e . Firul portocaliu comuta camera cand bag în marșarier. Am făcut proba cu plus și minus de la stergator haion pt alimentare camera, și am pus firul portocaliu pana la.plus la becul marșarier. Comuta când bag marșarier. Deci e ok. Camera nu are led-uri. Acu zimi te rog cum sa alimentez camera sa nu meargă continuu folosindu-ma de firul portocaliu. Mulțumesc

Modificat 10 Noiembrie, 2018 de flatzu1988

[Akaiu07]

Nu, fa asa cum am zis eu ca sa-mi pot da seama despre ce este vorba. Lasi doar navigatia fara nicun fir legat nicaieri. Portocaliul sa fie liber. Bagi masina in marsarieri si vezi daca unitatea  trece in reverse mode . Daca da, atunci in mod normal pe firul portocaliu ar trebui sa ai 12V cat este in marsarier. Si vei folosi acest 12V sa alimentezi camera.

[flatzu1988]

15 minute în urmă, Akaiu07 a scris:

Nu, fa asa cum am zis eu ca sa-mi pot da seama despre ce este vorba. Lasi doar navigatia fara nicun fir legat nicaieri. Portocaliul sa fie liber. Bagi masina in marsarieri si vezi daca unitatea  trece in reverse mode . Daca da, atunci in mod normal pe firul portocaliu ar trebui sa ai 12V cat este in marsarier. Si vei folosi acest 12V sa alimentezi camera.

Unitatea nu intra în reverse mod când bag marșarie. Doar când leg cu firul portocaliu la becul de retur, atunci comuta.

[Akaiu07]

Din pozele puse de tine vad ca firul portocaliu merge intr-o jonctiue care se bifurca in ambele directii....spre canbox dar si spre unitate, Logic ar fi ca decodorul canbox sa genereze 12V pentru comutatrea pe reverse mod. Ceva este ciudat acolo..in fine, in cazul de fata nu-ti ramane decat varianta de a lua alimentare de la becul de marsarier si separata cu un releu. Sau folosit un filtru   de can direct pe firul de la bec.

[flatzu1988]

17 minute în urmă, Akaiu07 a scris:

Din pozele puse de tine vad ca firul portocaliu merge intr-o jonctiue care se bifurca in ambele directii....spre canbox dar si spre unitate, Logic ar fi ca decodorul canbox sa genereze 12V pentru comutatrea pe reverse mod. Ceva este ciudat acolo..in fine, in cazul de fata nu-ti ramane decat varianta de a lua alimentare de la becul de marsarier si separata cu un releu. Sau folosit un filtru   de can direct pe firul de la bec.

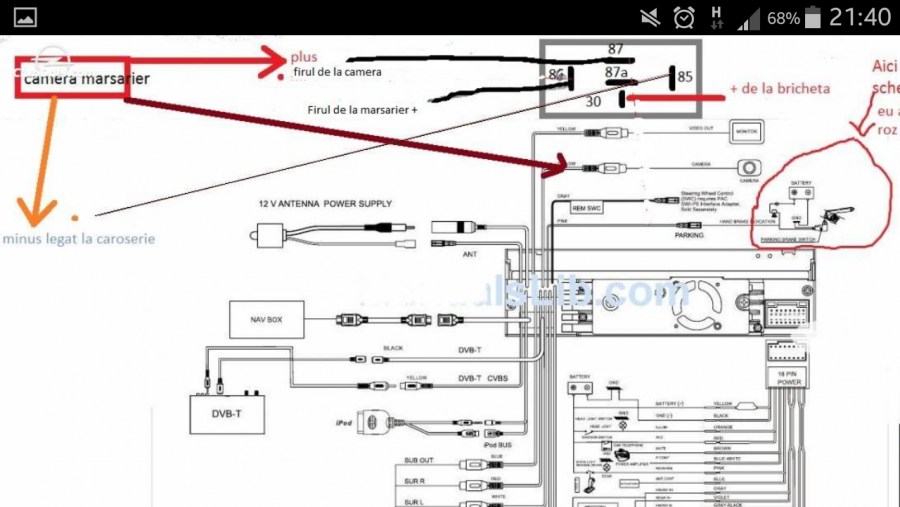

Deci filtru can sa pun direct pe plus la marsarier și leg plusul de la camera la el, și cel portocaliu la tot la plus marsarier? Masa pot tot la minus marsarier?  Cu releu sa iau plus permanent si plus de la marșarier sI plus camera, nu? Dar nu o sa fie alimentata mereu camera de la acel plus permanent? Sau îi da curent doar cand bag marsarier?  Am.pus multe întrebări dacă poți sa răspunzi, multumesc

[flatzu1988]

On 10.11.2018 at 13:38, Akaiu07 a scris:

Din pozele puse de tine vad ca firul portocaliu merge intr-o jonctiue care se bifurca in ambele directii....spre canbox dar si spre unitate, Logic ar fi ca decodorul canbox sa genereze 12V pentru comutatrea pe reverse mod. Ceva este ciudat acolo..in fine, in cazul de fata nu-ti ramane decat varianta de a lua alimentare de la becul de marsarier si separata cu un releu. Sau folosit un filtru   de can direct pe firul de la bec.

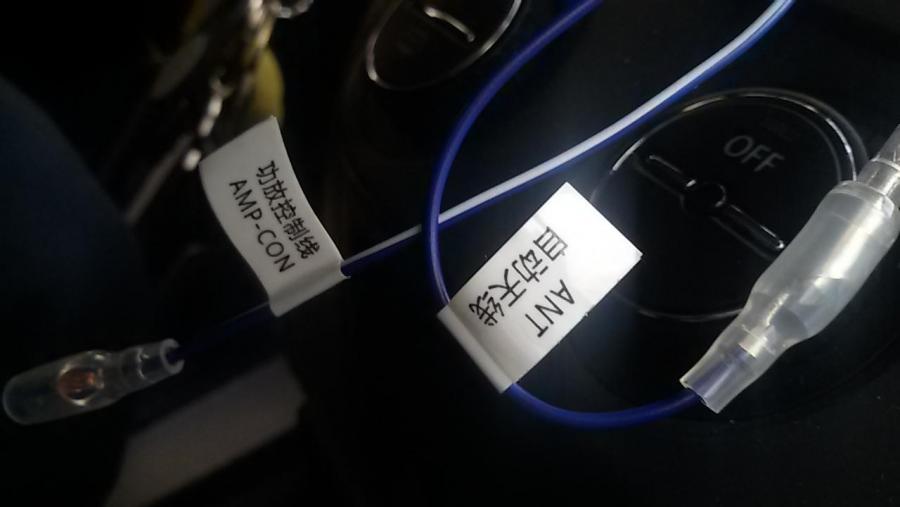

Astăzi am făcut iar proba astfel : am luat + tot de la unitatea dvd, e un + care are doua iesiri una "ANT"(+ antena radio cu acel adaptor mic) și  "AMP-CON"(cred ca e + pt amplificator audio). La acest + AMP-CON am pus + de la camera, iar firul portocaliu la + bec marșarier. Doar cu contactul pus merge, când pornesc  masina nici măcar nu mai comuta unitatea când bag retur. Am probat și cu alt + pt camera și e la fel. Am probat și cu releu(folosind schema pt el din poza atasata) și tot la + retur am pus și firul portocaliu. La fel merge cu contactul pus, când pornesc masina nu mai funcționează(nici măcar nu comuta). Am mai probat cu acest + de la AMP-CON la plus camera și firul portocaliu l-am pus tot la AMP-CON și funcționează și cu motorul pornit doar ca e comutat mereu pe camera  Poți sa-mi dai nr de tel dacă ai putea sa mă ajuți cu asta ? Mulțumesc mult

Modificat 11 Noiembrie, 2018 de flatzu1988
