Camera marsarier - montare / probleme

[IonV]

Te salut. Un prieten are aceeasi camera cumparata si instalata si se vede HD. De aceea vin aici cu intrebarea asta.

Edited February 13, 2025 by Bebeee
Fara quote la postul anterior!

[Xman_ghio]

Poate sa arate la fel dar rezolutiile sunt diferite. Ai luat una prea ieftina 🙂

[george324tdx]

On 3/9/2018 at 10:30 PM, Akaiu07 said:

https://www.my-gti.com/529/volkswagen-rns-510-pin-assignments

Ai aici asignarea pinilor la conectorul de 26.

nu merge linkul. ai alta sursa de informatii? merci!

[george324tdx]

On 2/15/2019 at 2:29 PM, bundy1989 said:

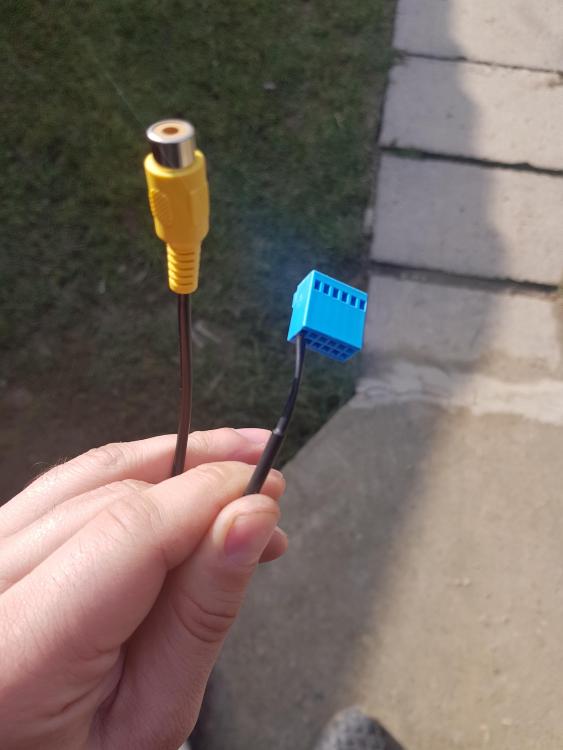

Da rns 510,am si adaptor de la rca la mufa aceea dar este mai mica si ma gandeam ca pot schimba pinii unde este nevoie!deci imi trb un modul rgb?

salut. am si eu un RNS510, vreau sa ii pun camera. este suficient cablu asta? mai trebuie ceva? Multumesc!

[spido]

Convertor semnal video.

[F l o r i n]

5 hours ago, george324tdx said:

salut. am si eu un RNS510, vreau sa ii pun camera. este suficient cablu asta? mai trebuie ceva? Multumesc!

Nu, nu merge la rns510 cu asa ceva. Îți trebuie camera originala însoțita de cablajul aferent. Altfel, camera aftermarket și convertor, nu recomand asa ceva, o sa fie slaba calitatea video și camerele nu sunt fiabile

[rusumisa]

Salutare, sunt nou pe aici, deci îmi cer scuze dacă mă repet, am cumpărat o camera in siglă de pe AliExpress, mai exact asta https://a.aliexpress.com/_EG5TJ06 și am conectat cablurile, după părerea mea cum trebuie, am mai cerut câteva sfaturi și s a mai uitat un coleg care le are ceva mai bine ca și mine pe partea electrica și nu ii putem da de cap la următoarea problema, sigla se ridică, îmi detectează camera, dar nu am imagine, rămâne totul negru pe ecran, inițial am incercat la o navigație android, văzând că nu funcționează, nu mi am bătut prea mult capul crezând că e din cauza navigației și oricum aveam în gând să îmi fac un upgrade la mib 2 urmând să îmi bat capul cu camera după montajul acesteia, dar incontinuare nu funcționează, a mai întâmpinat cineva problema asta și a găsit o rezolvare?

[Al Bundy]

Ai legat alimentarile cum trebuie ?



[rusumisa]

Din câte știu, da, practic, clapeta de la portbagaj funcționează, camera se detectează, dar nu am imagine. La camera asta alimentarea se face printr o siguranță, văzând că nu funcționează, ulterior am incercat sa o alimentez separat pentru proba cu o baterie de autofiletanta, dar tot nu a vrut să dea imagine

Edited May 23, 2025 by Bebeee
Fara Quote la postul anterior! Citeste regulamentul.

[Al Bundy]

Cum să o alimentezi de pe baterie de autofiletanta ????

[spido]

 Off.T

Merge. Eu am incercat cu o baterie de duș. Perfect functionala!! 😀😀😀

OT

Scuze. Nu m-am putut abtine...😀

Verifica legaturile de alimentare cu grija si lasa improvizatiile.De multe ori strica...

Daca nu cumva ai o camera prajita....deja.

[Mcornell]

Salutare, azi cand am plecat cu masina camera de reverse a functionat, totul ok, ulterior, peste vreo 10 min, cand am am bagat in R n-a avut nici o imagine, efectiv nu aparea nimic pe ecran. Mentionez ca se aude ca cupleaza dar nu mai transmite imaginea. Pe obd11 nu ape nici o eroare.

Imibputeti da vreo idee?

Mulțumesc

[F l o r i n]

Nici pe modul camera din pe unitatea media?

[Hayate]

Salut.

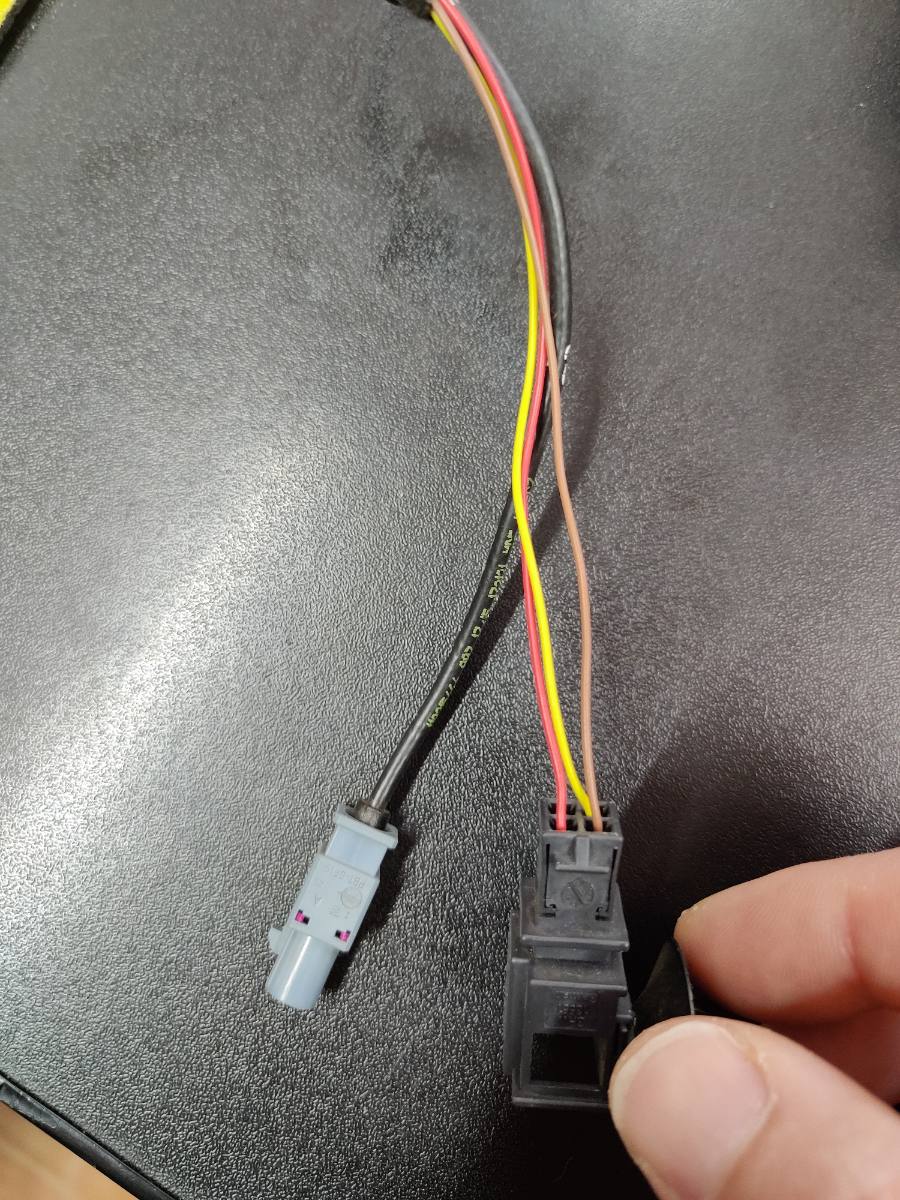

Am o camera de Jetta 2015 pe care vreau sa o montez.

Cablajul l-am cumparat din China si mufa pentru alimentare, masa si semnal marsarier nu se potriveste. Am comandat mufa corecta si as vrea sa ma ajutati cu firele ca sa le montez corect in mufa.

Maro este masa insa nu sunt sigur care este alimentarea si care este semnalul de marsarier (rosu si galben).

Multumesc.

[tavitara]

Rosu este + conform standardelor

[Mcornell]

8 hours ago, F l o r i n said:

Nici pe modul camera din pe unitatea media?

Salut, cumva a fost ceva eroare, pt ca in mers a inceput sa bip-aie senzorii fara un motiv aparent.

Aseara nu a mai functionat.

In schimb azi dimineata a functionat fara nici o problema, si cand am plecat si cand am parcat. 🤕

Revin cu update.

Multumesc

[Ratonul]

Salutare. Golf 6, nu mai pot deschide portbagajul din manerul haionului si nu mai iese camera cand bag in R. La fel ca aici, doar ca eu nu am acea siguranta. https://www.youtube.com/watch?v=zZ_kpDvxt2k

Camera functioneaza, are imagine, motorasul nu o rabateaza. De asemenea, pot deschide portbagajul din cheie.

Am verificat toate sigurantele din bord plus cele de la motor si nu este niciuna arsa. Mai este vreun compartiment ascuns ?

Am demontat camera, dar nu se vad fire rupte. Are cineva schema cum se poate testa pe direct? Care dintre cei 4 pini se aplimeteaza cu 12v?

Oare erorile de pe Terminal 15 au legatura?





Edited March 7 by Ratonul

[spido]

Da. Mai e un compartiment ascuns. Im burduful dintre hayon si caroserie. Ai fire rupte.

[Ratonul]

Am verificat, nu erau fire rupte, aveam tensiune la toate mufele, motorasul pus pe direct functiona, astfel am concluzionat ca s-a defectat placa. Am comandat-o de aici https://www.aliexpress.com/item/1005006273668022.html Functioneaza!

[Bigboy1967]

Buna colegi,

Va rog frumos pe cei mai cunoscatori sa ma ajute cu niste detalii legate de montarea unei camere marsarier la un Passab B8(2018) navigatia din dotare fiind un MIB2 .

Am studiat pe forum si am vizionat multe filme referitor la aceasta problema si mi-am facut o schema de montaj asa cum am banuit eu ca ar fi normal sa fac montajul insa am o dilema fata de legatura la siguranta F5 a acelui fir ”rosu” separat de pe cablul RCA ce vine din spate in fata.

    Incerc sa postez schema mea si rog pe cei mai pricepusi daca au dispozitie si timp sa imi dea sfaturile necesare daca aceasta este corecta si  eventual sa imi dea  detaliile necesare legate de finalizarea montajului pe masina.

Va multumesc anticipat !

https://imagizer.imageshack.com/img923/2992/h8IAkn.jpg

[joeperry]

Pune camera OEM, o sa-mi multumesti mai tarziu, stiu, e scumpa dar merita. Daca ai senzori pe fata si pe spate mai adaugi 4 senzori si faci masina sa parcheze singura.

[joeperry]

Pentru camera OEM:

trebuie doar in 19 sa activezi camera din installation list si in 5F (navi) sa o activezi din codare. Restul e munca de tras cabluri. Plus-ul la sigurante, gasesti un loc liber unde pui cablul si o siguranta de 7,5A sau te legi direct de plusul de la MIB, minusul il iei dintr-un manunchi unde e masa pe caroserie, ai cam peste tot prin masina, cablul video ce se baga in MIB si cablurile can high si can low care tot in MIB intra in cazul in care vrei sa pui camera High care are linii ce se curbeaza cand invarti de volan.
Aici e schema electrica sus low, jos high

[Bigboy1967]

16 minutes ago, joeperry said:

Pune camera OEM, o sa-mi multumesti mai tarziu, stiu, e scumpa dar merita. Daca ai senzori pe fata si pe spate mai adaugi 4 senzori si faci masina sa parcheze singura.

Urmeaza si acel pas. Acum astept camera de inregistrare fata+spate FITCAMX care si aceea costa mult  . Pana atunci as vrea sa pun una simpla, cablarea ramanand valabila in mare parte si pentru urmatoarea faza de achizitie a unei  camere marsarier in sigla Vw.

[joeperry]

Si codarile pentru camera high:

💻 Add new module to gateway installation list

19 → adaptation → Installation list → specified installations - Camera System Rear View → coded

💻 Disable RVC-LOW and enable RVC-HIGH in MIB module

5F → Long Coding → Byte: 19 → Bit: 4 → disable

5F → adaptation → Car Function List BAP Gen2 → VPS_0x0B → activated

a) 5F → adaptation → Car Function List BAP Gen2 → VPS_0x0B_msg_bus → Comfort data bus (according to Mr-Fix; this is the setting I currently use)
b) 5F → adaptation → Car Function List BAP Gen2 → VPS_0x0B_msg_bus → terminal 15 (according to the guy who sold me the 6C kit)

💻 Enable camera support in parktronic module
Some cars will have module 0x76 available instead of 0x10.

76 or 10 → Long Coding → Byte: 02 → Bit: 4 → enable

76 or 10 → Long Coding → Byte: 02 → Bit: 5 → disable

DISCONNECT OBD11 AND RECONNECT

💻 Enable camera BAP communication

6C → Long Coding → Byte: 10 → Bit 6 BAP for display data


💻 Code vehicle and region

6C → Long Coding → Byte: 00 → vehicle brand VW

6C → Long Coding → Byte: 01 → vehicle class and generation 3 (for a golf mk7.5)
6C → Long Coding → Byte: 02 → vehicle body type 3 (for a golf mk7.5)
6C → Long Coding → Byte: 03 → region eur

6C → Long Coding → Byte: 0X → Derivate Supplement 0



💻 Code vehicle optional equipment (parameters refer to my case!)
6C → Long Coding → Byte: 04 → Bit 0 Trailer Control Unit (J345) NOT installed
6C → Long Coding → Byte: 04 → Bit 1 Optical Parking Sensors (OPS) installed
6C → Long Coding → Byte: 04 → Bit 2 ParkSteer Assist (PLA) NOT installed

6C → Long Coding → Byte: 04 → Bit 5 DSG/Automatic Transmission installed

6C → Long Coding → Byte: 04 → Bit 6 Swinging Logo installed

6C → Long Coding → Byte: 04 → Bit 7 Electric Parking Brake (EPB) installed



6C → Long Coding → Byte: 10 → Bit 2 Trailer Towing Assistant (TTA/ARA) Mechanical installed

6C → Long Coding → Byte: 10 → Bit 3 Trailer Towing Assistant (TTA/ARA) Optical installed
6C → Long Coding → Byte: 10 → Bit 4 Tow Bar (AHK) installed

6C → Long Coding → Byte: 10 → Bit 5 Rollback recognition



💻 Enable all 4 view modes in camera module

6C → Long Coding → Byte: 07 → Bit: 0 → enable (standard 90° view)

6C → Long Coding → Byte: 07 → Bit: 1 → enable (parallel parking assist view)

6C → Long Coding → Byte: 07 → Bit: 2 → enable (towing view)

6C → Long Coding → Byte: 07 → Bit: 4 → enable (fish-eye/cross-traffic view)



💻 Additional light when using camera

This will turn on welcome lights fitted under side mirrors to improve visibility. This feature was designed to 360 Area View (4 camera system), but you can use it with RVC High as well.

6C → Long Coding → Byte: 08 → Bit: 2 → enable (manoeuvre light)

09 → Security Access → Code: 31347
09 → Adaptation → Aussenlicht_uebergreifend - Umfeldleuchte als Manoevrierleuchte → enable


💻 Hide parking sensor image overlay by default (this one I skipped!!)
5F → Long Coding → Byte: 16 → Bit: 7 → enable (hide sensors overlay by default)


[Bigboy1967]

Buna ziua Colegi.Vreau sa trag cablul RCA de la bord pana in spate la camera marsarier,insa nu stiu cum sa desfac plasticurile . Ar putea cineva sa ma sfatuiasca sau sa imi dea ceva link-uri de unde m-as putea inspira ? Multumesc !
