Camera marsarier - montare / probleme

[Alin Lupu]

On 29.09.2018 at 18:22, Alin Lupu a scris:

Salutare tuturor. Neavand ce face astazi, am desfacut capitonajul haionului de la portbagaj pt a vedea daca e ceva in neregula cu cablurile de la camera video intrucat aceasta nu functioneaza (spuneam asta cu cateva posturi in urma). Ce sa mai verific? S-au verificat urmatoarele:

- in VCDS a zis un mecanic ca e totul ok

- la mufele navigatiei in spate pare totul ok

- unde am umblat astazi, iarasi pare totul in regula, mufe si cablaje fizic ( trebuie sa mai verific tensiunea pe cablu)

Atasez pozele facute astazi, am deconectat/conectat mufele dar nimic.

Multumesc.

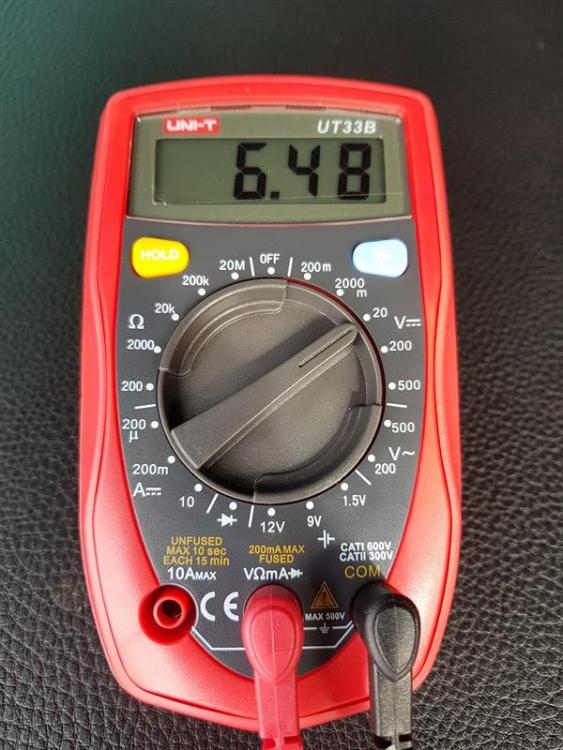

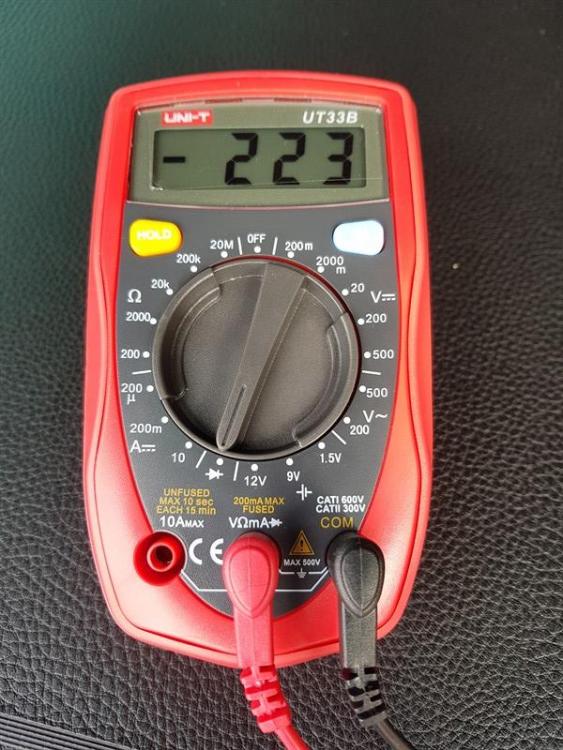

Va salut. Astazi am reusit sa masor tensiunea si continuitatea de pe fire la camera video, din mufa care ajunge cu alimentarea la camera. Atasez pozele. Imi puteti spune va rog daca aceea trebuie sa fie tensiunea pt camera de 6.48 V?

Ce sa mai verific?

@spido ma poti ajuta te rog cu un sfat?

Multumesc.

[spido]

Posibil cablaj intrerupt in mansonul de cauciuc.Ar trebui sa ai 12v acolo..nu 6.48.

[F l o r i n]

9 hours ago, Alin Lupu said:

Ce sa mai verific?

daca era camera highline, dupa cum pare.... ai verificat ce ti-am zis mai sus ? mai departe, degeaba masori voltaje... oricum, daca era fir rupt, acolo nu avea voltajul care l-ai gasit tu.

[Alin Lupu]

54 minute în urmă, F l o r i n a scris:

daca era camera highline, dupa cum pare.... ai verificat ce ti-am zis mai sus ? mai departe, degeaba masori voltaje... oricum, daca era fir rupt, acolo nu avea voltajul care l-ai gasit tu.

Te salut @F l o r i n . Scuze dar nu mi-am dat seama ca raspunsul era pentru mine.

Ideea e ca din cate am vazut, cablajul de la camera pleaca pe partea stanga a masinii (pe partea soferului). O sa desfac sa caut ce mi-ai spus, dar ce sa verific mai exact la modulul respectiv ?

Multumesc mult pentru ajutor. Numai bine.

[F l o r i n]

modulul e pe dreapta, daca imi aduc bine aminte - vezi sa nu ai apa in mufa, sa nu fie oxidati pinii, etc

[Alin Lupu]

1 minut în urmă, F l o r i n a scris:

modulul e pe dreapta, daca imi aduc bine aminte - vezi sa nu ai apa in mufa, sa nu fie oxidati pinii, etc

Am inteles, multumesc. O sa caut o poza pe net sa vad cum arata modulul respectiv si sa verific.

Ai idee daca cumva camera sau modulul respectiv au siguranta electrica la tablourile din fata ?

O saptamana usoara !

[F l o r i n]

sigurantele sunt pe partea stanga a bordului.

Modulul e cel pe care scrie......camera.....

Modificat 1 Octombrie, 2018 de F l o r i n

[teozuzu20]

22 hours ago, F l o r i n said:

Dar din butonul de pe telecomanda merge? Dacă da, desfăcut clapa și curățat switch

Nu merge nici asa.. doar daca o las o ora, doua ore la umbra, apoi se deschide..

[Alin Lupu]

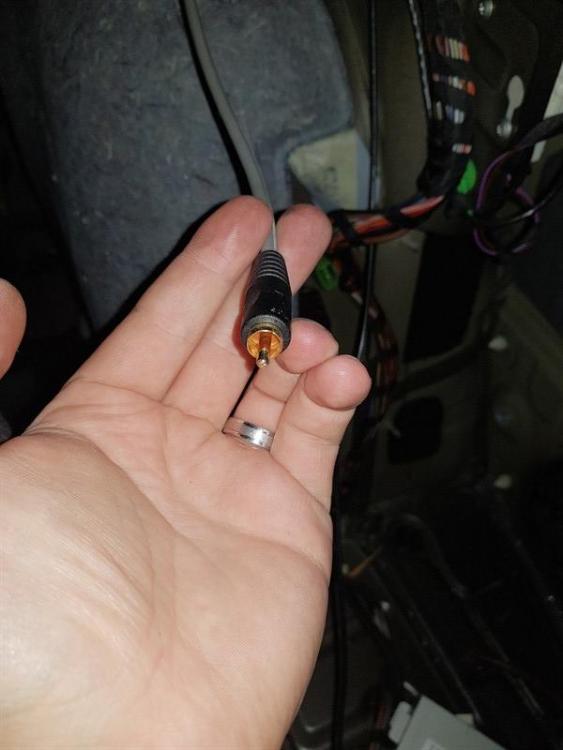

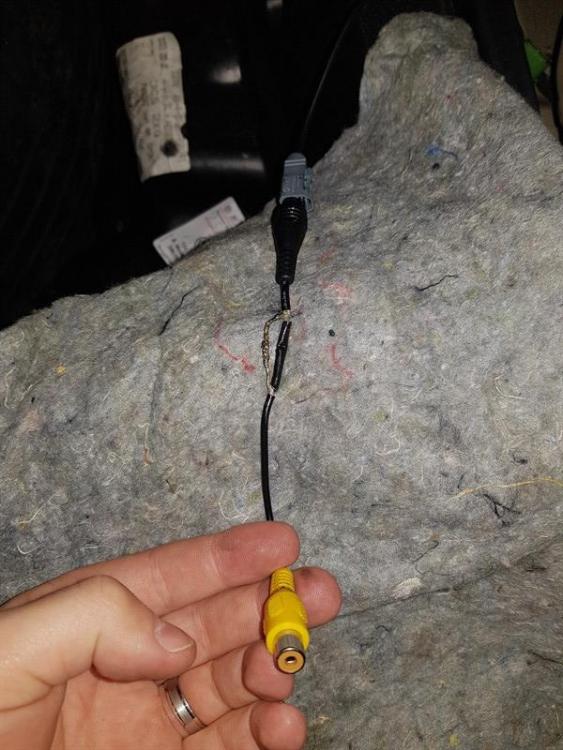

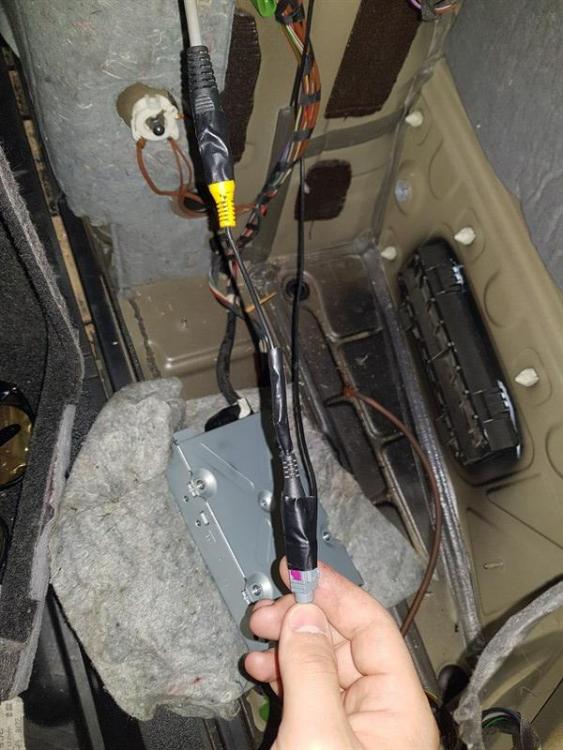

Salutare din nou. Am umblat si in partea dreapta unde mi-ai indicat tu @F l o r i n si am gasit niste minunatii pe acolo. ? Se pare ca a mai umblat cineva pe acolo in trecut facand niste inventii. Am gasit modulul de la camera insa acesta avea introdusa in el doar mufa mare, cea neagra patrata si in mufa de video nu avea nimic. In schimb, am gasit acel cablu din poze care pare a fi conectat cumva cu cablul de video care vine din fata si are si un fel de punte facuta pe fir, nu stiu ce e aia.

Cred ca de aici in colo ar trebui sa umble un specialist pentru a deslusi ce e acolo. Cineva care se pricepe si m-ar putea ajuta?

Multumesc.

[Akaiu07]

Din ce vad in poze , camera a fost folosita candva la o unitate care avea intrare video complex. Scoate  conectorul fackra (gri) din prelungire si  il bagi in corespondetul sau care se afla in calclatorul de IPAS (este tot gri). Fa o proba si daca totul este in regula ar trebui sa-ti apara imagine. Daca tot ai imagine, verifica in spatele unitatii RNS daca ai infipt conectorul de 26pini.



[F l o r i n]

9 hours ago, Alin Lupu said:

Salutare din nou. Am umblat si in partea dreapta unde mi-ai indicat tu @F l o r i n si am gasit niste minunatii pe acolo. ? Se pare ca a mai umblat cineva pe acolo in trecut facand niste inventii. Am gasit modulul de la camera insa acesta avea introdusa in el doar mufa mare, cea neagra patrata si in mufa de video nu avea nimic. In schimb, am gasit acel cablu din poze care pare a fi conectat cumva cu cablul de video care vine din fata si are si un fel de punte facuta pe fir, nu stiu ce e aia.

Cred ca de aici in colo ar trebui sa umble un specialist pentru a deslusi ce e acolo. Cineva care se pricepe si m-ar putea ajuta?

Multumesc.

trebuie refacut sistemul original si vazut ce nu merge....sau daca merge.

am si modul de proba, daca ai nevoie.

Frumoasa lucrare ai acolo.......

[vlad augustin]

buna tutror! am si eu o mica problema la camera de marsarier! daca pana acum liniile se ghidare (cea galbena si cea verde) erau prezente in momentul in care  dadeam cu spatele, de azi am observat ca acestea lipsesc de pe ecran. mentionez ca am montat pe passatul meu din 2013 un sistem media rns 510. va multumesc

[svg_gabriel10]

@Alin Lupu, ai camera highline, transformata in lowline, de aceea ai bazaconia aceea la fir.  E trecerea de la mufa Fakra la RCA. Undeva trebuie sa ai si un modul de conversie semnal CVBS-RGB (china). Trecerea de la un cablu la altul e normala, dar nu in halul ala.

Dar sunt curios de ce ai aceasta transformare, daca ai si modul pentru highline...

[Alin Lupu]

în urmă cu 15 ore, svg_gabriel10 a scris:

@Alin Lupu, ai camera highline, transformata in lowline, de aceea ai bazaconia aceea la fir.  E trecerea de la mufa Fakra la RCA. Undeva trebuie sa ai si un modul de conversie semnal CVBS-RGB (china). Trecerea de la un cablu la altul e normala, dar nu in halul ala.

Dar sunt curios de ce ai aceasta transformare, daca ai si modul pentru highline...

Te salut! Asa am cumparat masina, cu camera video nefunctionala. Nici vechiul proprietar nu a stiut (sau nu a vrut) sa imi explice din ce cauza nu functioneaza.

Intradevar se pare ca firul respectiv face trecerea de la camera direct catre navigatia masinii astfel incat sa nu mai treaca prin modul. Modulul cred ca e cel pe care l-am gasit acolo, in care intra o mufa lata,dreptunghiulara (se vede in poze) dar mai putin mufa pentru video.

Exista posibilitatea ca modulul respectiv sa nu functioneze sau sa se fi ars si din aceasta cauza sa fi renuntat la el, facand inventia respectiva, habar nu am.

Trebuie sa se uite cineva care cunoaste mai multe detalii despre asa ceva acolo.



[svg_gabriel10]

@Alin Lupu, ce pot sa iti recomand este sa gasesti pe cineva care are camera highline si sa pui modulul tau pe alta masina, sa vezi daca functioneaza si sa faca si o diagnoza, poate apare vreo informatie.

Ai gasit cumva prin spatele navigatiei unitatea de conversie semnal? E o cutiuta alba de 10/5 cm aprox.

[F l o r i n]

17 hours ago, Alin Lupu said:

Exista posibilitatea ca modulul respectiv sa nu functioneze sau sa se fi ars si din aceasta cauza sa fi renuntat la el, facand inventia respectiva, habar nu am.

Trebuie sa se uite cineva care cunoaste mai multe detalii despre asa ceva acolo

exact cu ti-am zis, trebuie probat cu un alt modul.

[Alin Lupu]

în urmă cu 3 ore, F l o r i n a scris:

exact cu ti-am zis, trebuie probat cu un alt modul.

Da, stiu ca mi-ai zis insa pentru asta o sa am nevoie de putin timp si bani

O sa te contactez eventual cand o fi ca nu e graba mare cu asta.

Multumesc.

în urmă cu 14 ore, svg_gabriel10 a scris:

@Alin Lupu, ce pot sa iti recomand este sa gasesti pe cineva care are camera highline si sa pui modulul tau pe alta masina, sa vezi daca functioneaza si sa faca si o diagnoza, poate apare vreo informatie.

Ai gasit cumva prin spatele navigatiei unitatea de conversie semnal? E o cutiuta alba de 10/5 cm aprox.

Multumesc @svg_gabriel10 pentru recomandare, asa ma gandisem si eu sa probez. Am umblat si in spatele navigatiei insa nu-mi amintesc sa fi gasit o astfel de cutiuta decat mufa aceea patrata care intra in spatele navigatiei pentru camera. Multumesc.

[MindBlank]

Salut! Am si eu problema cu camera de marsarier la o Jetta MK6 2014.

Cand trec in R, ecranul este negru, ca in imagine.

- Am desfacut in spate la hayon si toate cablurule sunt conectate, nu e nimic intrerupt.

- Am dat jos RNS315 si mufa este conectata. Am reconectat-o in ideea ca poate nu facea contact - nici o schimbare

- In VCDS eroare apare la RNS315: "lipsa semnal video".



Rog putin ajutor - ce mai verific, ce mai pot face? Este posibil sa fie stricata camera? Mersi frumos!

[lucaflo26]

Cablajul la camera trebuie verificat

[MindBlank]

Am desfacut in spate si m-am uitat - totul pare ok. Te referi sa verific cu multimetrul?

E posibil sa fie vreo siguranta arsa?

[Al Bundy]

PAi cum verifici altfel continuitatea firelor ?



[F l o r i n]

6 hours ago, MindBlank said:

Am desfacut in spate si m-am uitat - totul pare ok. Te referi sa verific cu multimetrul?

E posibil sa fie vreo siguranta arsa?

Nu ai siguranță separata pt camera. Probleme la cablaj, cel mai sigur.

[MindBlank]

Ok, clar. Eroare de lipsa semnal poate sa apara si daca e vreo problema la cablul coaxial sau si daca nu intra curent in ea?

Persoana care mi-a legat VCDS-ul mi-a spus ca e lipsa semnal, ca daca nu intra curent in ea era alta eroare. Dar mi-a zis ca nu e 100% sigur de afirmatia de mai sus...

Maine verific si revin. Multumesc frumos!

[MindBlank]

Ok, am verificat cu multimetrul si nu este voltaj. Verificat la mufa de alimentare - direct din cablaj (wire loom). Am verificat intre toate cele 3 fire, pe ambele parti ale mufei. Bineinteles, in marsarier. 0v intre orice combinatie posibila.

Am incercat si sa alimentez direct (tras fire din pozitii spate). Am masurat ~11.87v direct in camera, dar din pacate tot ecran negru.

Cablajul asta direct l-am conectat la firul rosu si maro al camerei - sper ca nu am facut vreo prostie, ca mai era si un al treilea fir - galben. Asta e...

Nu stiu care ar fi urmatorul pas. Mai aveti vreo idee? Mersi!

[Al Bundy]

MAro este masa. NU trebuia sa pui 12V acolo.

Rosu este alimentarea permanenta, galben se alimenteaza cand este bagata in R.

Alimentarea permanenta NU SE IA DE LA POZITII sau de la orice alt bec de pe spate.

Idee: mergi la cineva care stie ce are de facut, pana nu arzi ceva pe acolo.
