Stopuri cu LED

[deszab]

salut. stiu ca nu prea sunt in locul potrivit dar nu am gasit alta discutie pe forum cu aceasta tema. am un bora din 2005 la care am schimbat stopurile (vezi aici) . cand pun pozitie se aprinde numai partea de sus din leduri (la franare se intensifica), cele de jos se aprind dupa ce pun farul de ceata in functiune. sunt interesat de o modificare daca este posibila ca si cele de jos sa functioneze impreuna cu cele de sus pe pozitie si sa se intensifice cand pornesc farul de ceata.

multumesc anticipat

[C o s m i n]

Nu e greu.

Cele de jos le alimentezi printr-o rezistenta de la pozitiile de sus. In acest fel vei avea si pe alea lumina mai slaba cand e doar pozitia.

Valoarea rezistentei o vei stabili in functie de intensitatea luminii (sa fie la fel cu cea de sus).

In plus, vei folosi niste diode pentru a nu permite patrunderea tensiunii de la ceata la frana sau la pozitie. :)

Daca nu stii cum, o sa revin cu niste detalii suplimentare.

[deszab]

daca ai putea sa ma ajuti un pic te rog cu niste detalii, ca restul o sa il fac eu. de ce piese am nevoie sa cumpar? multumesc mult

[pavy]

Ca piese iti trebuie o dioda redresoare de 5 A si o rezistenta de cativa ohmi la 5 W. Poti sa cumperi 2 rezistente de 10 ohmi si le pui in serie sau in paralel in functie de dorinta.

Ca montaj legi anodul diodei la pozitia de sus inseriezi rezistenta si te duci la ceata.

[deszab]

multumesc mult pentru ajutor. revin cu rezultatul saptamana viitoare.

[deszab]

am inca o rugaminte la pavy

am desfacut stopul de pe bora am cumparat piesele de care ai zis, dar am acum o nelamurire. AICI am postat un foto cu stopul desfacut, dar sunt o gramada de fire si la stop si mai ales la farul de ceata. ce recomanzi de unde la unde sa leg piesele?

mersi anticipat!

[deszab]

multumesc mult inca o data pentru ajutor lui pavy

a avut multa rabdare cu mine, si in final am rezolvat stopul.

[F l o r i n]

Pune si solutia - ca asa e frumos, pentru a ajuta si alti colegi, pe viitor - altfel ramane doar intrebarea si ... gata, am rezolvat.

P.S. - din poza pusa de tine, nu vad unde era problema.

Modificat 13 Octombrie, 2011 de F l o r i n

[deszab]

legat de poza nu am inteles eu de la care fire sa pornesc si unde sa ajung.

in final solutia a fost o dioda redresoare de 5 A si o rezistenta de 100 ohmi la 10 W. legate unul dupa altul, cu pornire de la firul de la pozitie,(Atentie!!! firul luat inainte de cutia de unde este distribuita curentul pentru leduri), la firul pt ceata. dupa aceasta legare taiat firul de la ceata si introdus o dioda redresoare de 5 A ca sa nu se aprinda martorul de ceata pe bord.

[deszab]

in final am adaugat si un modul de Coming Leaving home (inclusiv pe pozitie & stopuri)

http://www.youtube.com/watch?v=0M7jB_OT9s8

:salut:

scuze daca este off topic

Modificat 23 Noiembrie, 2011 de deszab

[gygel]

Am pus leduri pe stop si pe semnalizari priviti cum a esit,nu se vede asa cum se vad in realitate dar e ok.

[F l o r i n]

au iesit foarte bine.

[C o s m i n]

Sper ca nu e vorba de LED-uri de acest gen.





Am probat si eu, nu e asa cum par. Comparativ cu becurile clasice, lumina e destul de slaba.



Astea sunt si mai slabe:



[gygel]

 salut!! ledurile sant format phirana cu unghi de 45 de grade,mai atasez un filmulet facut ziua se vede mult mai bine,leam executat pe placa de test. Modificat 13 Mai, 2013 de gygel

[C o s m i n]

Ah... asa DA! :)

Bravo.



A fost greu sa desfaci stopul?

[F l o r i n]

au iesit foarte bine.



Domnu... se vedea ca nu sunt ghinde de alea din China pe cornet.... hihihi



de aia l-am si laudat, ca a muncit ceva la ele si au iesit foarte frumos.

[gygel]

am muncit ceva la ele pana am ales rezistentele potrivite,stopul nu lam desfacut am facut doar o incizie si placile leam taiat in doua si leam introdus pe rand,dupa care leam inseriat si leam lipit in interiorul stopului,am sa fac cateva poze si am sa fac o schema electrica ca sa se poata ghida cine vrea sa le construiasca,stopul din luneta am pus leduri de 5 mm de jumatate de wat,sant foarte puternice,am recurs la aceste stopuri deoarece cele originale nu prea sant luminoase,si ma gandeam sa nu fiu lovit din spate ca nu vede semnalizarea sau frana.acum tresare cel care este in spate.

[FanBarcelona]

salut, sunt si eu interesat de ceea ce ai facut...da mai multe detalii sa ma apuc de munca...



app...superb au iesit...sa fie cu noroc...



''sar'na''......:))

Modificat 13 Mai, 2013 de FanBarcelona

[C o s m i n]

Repede ca-l facem DIY... :vwrullz:

[gygel]

am sa incerc sa fac cateva poze cumva,pentru ca nu am cum sa le demontez,nam avut inspiratia sa fac poze cand leam construit,am sa va spun ce materiale am folosit si de unde sa le procurati.cablaj de test gasiti aici http://www.mivarom.ro/catalog/product_info.php/cablaj-test-125160mm-p-5133,cumparati in functie de marimea dorita,cablajul de test are avantajul ca este gata gaurit si gaurile sant perfect liniare,ledurile leam procurat de aici http://www.ledshop.ro/index.php?option=com_phpshop&page=shop.browse&category_id=c5e430152ceb08b8e37d898f93a2510b&option=com_phpshop&Itemid=1,pirana de 40 de grade,initial prima incercare am pus la 120 de grade dar nu erau prea luminoase,dupa o discutie cu patronul mia recomandat astea de 40 de grade rosi.Pe frana si pozitie am pus 4 leduri in serie cu o rezistenta de 47 de omi 0,5w,se opserva ca sant 4 randuri de leduri,la semnalizare am pus 3 leduri in serie cu o rezistenta tot de 47 de omi 0,5w, am facut si ceva poze dar sa vad cum le postez ca nu pre ma pricep.am sa fac si o schema electrica cu toate piesele si valorile,mai aveti nevoie de 4 diode,by229,by228,by329,oricare din astea,procedeu de lucru se face un sablon din hartie pentru spatiul interior frana,respectiv semnalizare,adica spatiul vazut din interior,lasati o toleranta de minim 2 milimetri,find destul de lung nu se poate introduce in stop asa ca lam taiat pe mijloc dupa ce am montat ledurile,pentru partea de stop ledurile se monteaza cu pauza de 2 gauri de jur imprejur,si am taiat printre leduri,la partea de semnalizare am montat led langa led dar la mijloc am lasat un rand de gauri goale pe unde am taiat.am sa fac maine ceva poze ca exemplu.

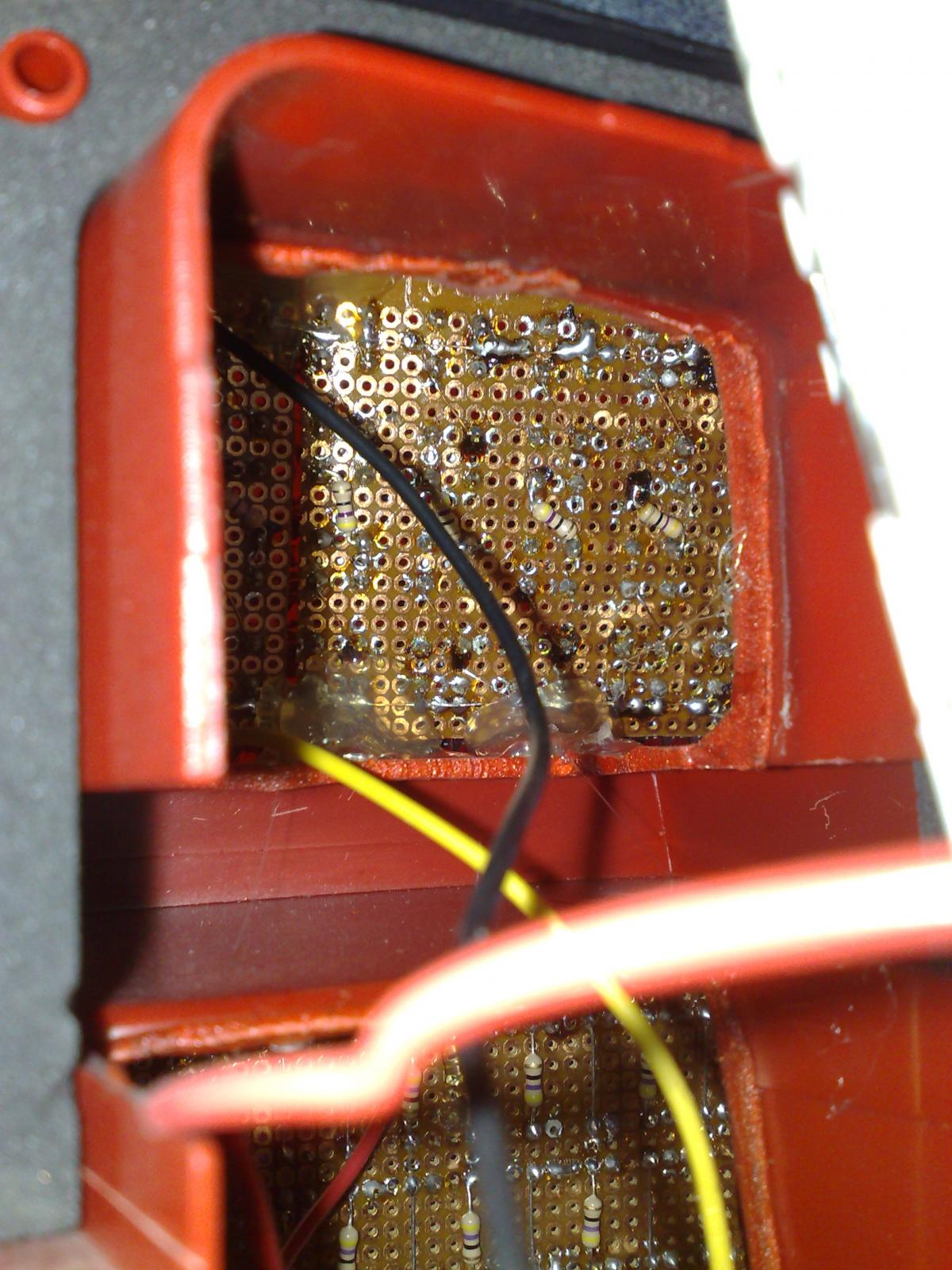

cateva poze

[C o s m i n]

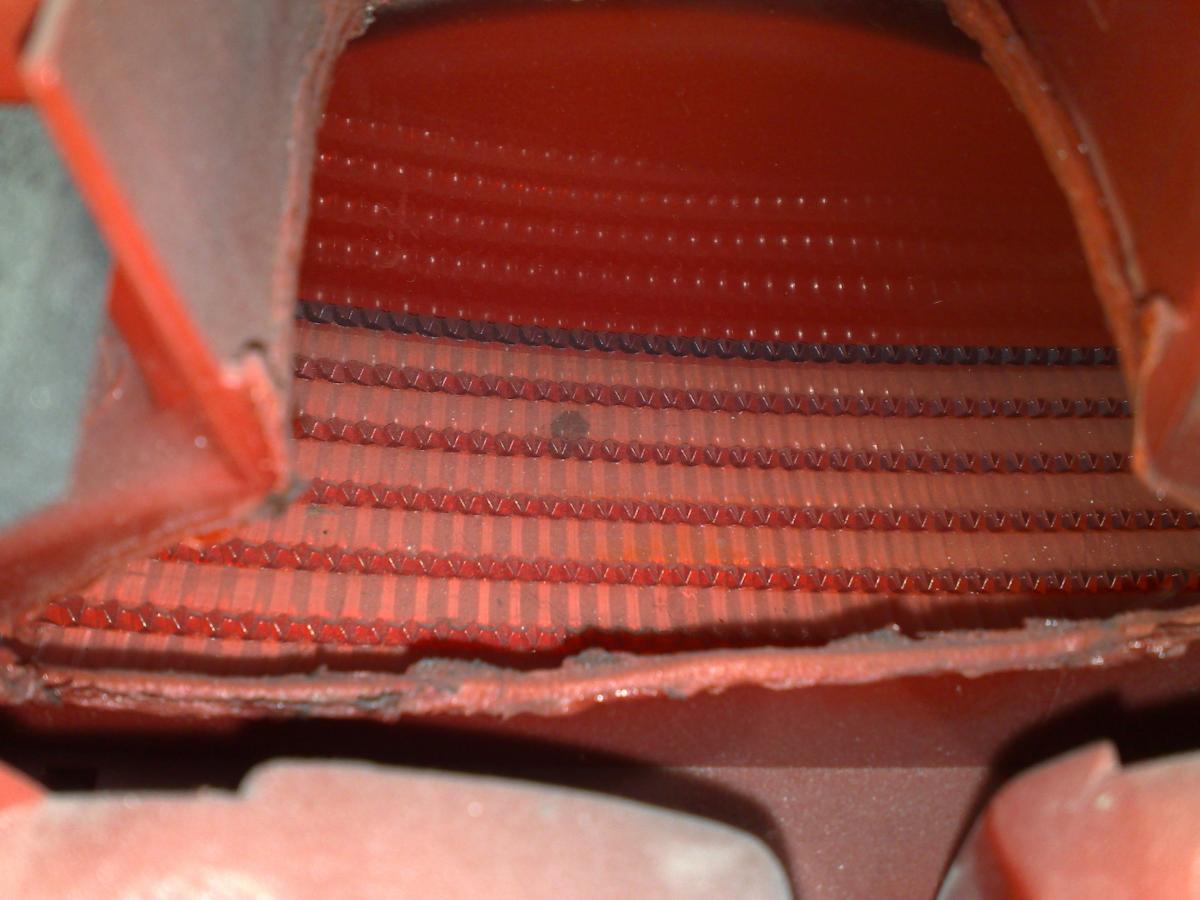

A... ai taiat reflectorul. Ma gandeam eu ca nu prea ai cum altfel, daca geamul nu l-ai scos.

Oricum, importanta e fata. Misto rezultat ! ;)

[gygel]

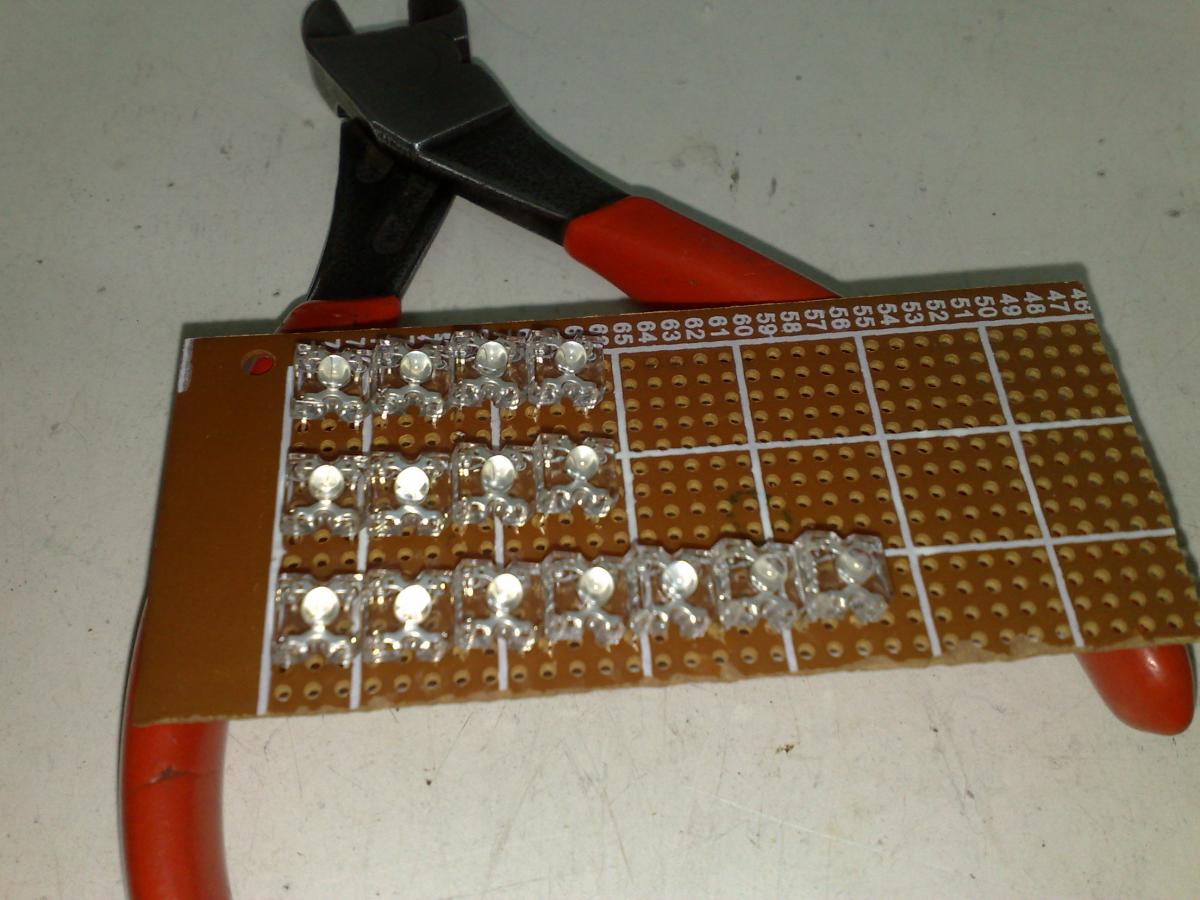

Multumesc!! in continuare pun cateva poze si schema finala,din poze se vede ca am pus ledurile putin inclinate deoarece stopul vine cateva grade inclinat spre exterior,dar ca sa se vada lumina perpendicular cu spatele masini leam inclinat si este ok.Sper ca se intelege,instalatia masini nu am atinso,ci mam legat cu papuci de acei papuci care iese din stop,cred ca sant pentru cuiul de tractare.



Modificat 14 Mai, 2013 de gygel

[FanBarcelona]

bah nene..maiestrie...felicitari, bv...ai avut talent si rabdare..acum am sa te rog 2 chestii..



1.nu am inteles cum ai facut cu pozitia si frana..cum sunt puse ledurile..separat, leduri pt frana si pt pozitie, sau se aprind aceleasi leduri cand calci frana cui o intensinate mai mare..

2.ai inclinat ledurile din ochi sau le-ai luat deja cu inclinatie...



si offtopic, tia facut reducere pt leduri..??cam scump 90 bani bucata, aici facand referire la nr mare de leduri care intra..

Modificat 14 Mai, 2013 de FanBarcelona

[C o s m i n]

1. Mai uita-te o data pe schemele alea, ca nu te-ai uitat bine. Iti trebuie niste cunostinte elementare de electronica.

Sunt aceleasi leduri atat pe frana cat si pe pozitie, doar alimentate la curent diferit (prin cele 2 rezistente).

2. LED-urile nu sunt inclinate din fabrica. Le inclini cat consideri necesar.



Gigele, cand ai cumparat LED-urile? Ca de vreo 3-4 luni parca au inchis magazinul (aveau ceva probleme).



In alta ordine de idei, am modificat si eu un stop de Yamaha anul trecut, cu acelasi tip de LED-uri si a iesit absolut bestial !

Posesorului nu i-a venit sa creada cand le-a vazut noaptea. :)

Modificat 14 Mai, 2013 de C o s m i n

[gygel]

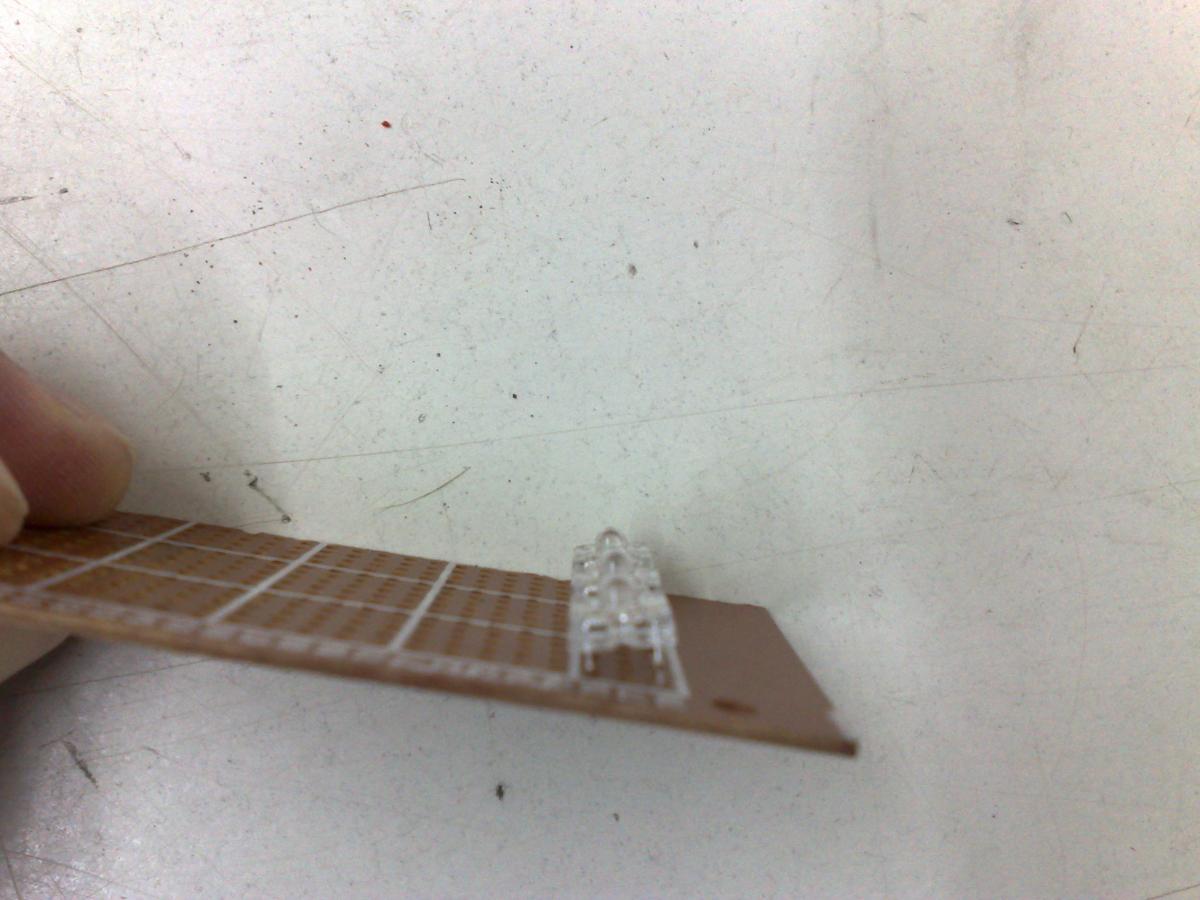

leam inclinat si leam lipit inclinat de placa,pentru ca piceorusele sant mai lungi putin.mai sus am atasat si schema electrica cum am legat ledurile si valorile pieselor,nu cred ca face reducere decat ce scrie la ei pe sait,cand am cumparat eu ledurile am dat mai mult,si nici nu erau pe sait de vanzare,dupa discutia cu patronul despre nemultumirea mea visavi de puterea luminoasa,pentru tuning,mia recomandat tipul asta si mi lea trimes.in poze se vede la partea de semnalizare ca sant led langa led total 60 de buc galbene.la partea de stop sant 44 buc.pe stop,la semnalizare sant 3 leduri in serie,la frana sant 4 leduri in serie.poti sa ei mai multe leduri rosi,si sa le montezi pe 3 randuri unu lan unu ca si la semnalizare si iese 3 lini luminoase care se pot incadra intre acele randuri mai transparente de la sticla stopului.Succes .cred ca leam cumparat acum 1 an probleme nam avut cu nici un led,si typul se ocupa si el cu tuning auto,initial eu vroiam niste leduri cu 4 cipuri,mai puternice dar el mia zis ca astea merg super.si a avut dreptate sant super
