Camera marsarier - montare / probleme

[F l o r i n]

Luminile de mers înapoi le ai pe hayon. Deci problema la cablaj, la balama, dacă ai, nu merg nici acestea... Dacă merg, sau măcar una.... Atunci problema e la camera... În interiorul acesteia... Etc. Jos cu ea și verificat

[Drago88]

Mersi de sfaturi și răspunsuri

[patrickUCV]

Buna ziua ,



Am un Golf V 2006  si de curand am schimbat RCD300 cu un media player https://www.emag.ro/radio-mp5-player-auto-2drive-9309-4x25w-double-usb-aux-sd-mmc-bt-remote-2din-ecran-7-6426228076728/pd/D597FFBBM/

si o camera mers inapoi https://www.domo.ro/alarme-auto-si-senzori-de-parcare/camera-marsarier-vw-volkswagen-passat-b6-sedan-passat-cc-golf-4-golf-5-polo-scirocco-phaeton-pNCQzMTQu-l/

Dupa ce am pus playerul nou  am observat ca nu il pot porni sau opri decat din buton , tot aici am gasit un post  cu problema asta . Am luat + de cheie de la mufa clima si acum  merge oprit si pornit din cheie dar nu mai merge fara contact.Am tras firele la camera si am alimentato cu firele + si - de alimentaeaza lampa de la numarul masini , si firul rosiu la + lampa  de mers inapoi . Problema este urmatoare , cand pun contactul si bag maneta in mers inapoi imi apare camera pe ecran pentru cateva secunde dupa care iesi ,iar daca pornesc motorul nu merge deloc ..Sper ca am explicat bine ce am facut sica am postat in locul potrivit .Multumesc

[F l o r i n]

Cauta un  pic pe forum, problema este discutata. Trebuie sa ii dai un plus curat, printr-un releu comandat de plus reverse,de la lampa.

Legat de funcționare numai pe contact a unității... Asa e la aftermarket. Ori pe contact, ori permanent. Nu exista variata amandorura, ca la HU original.

[patrickUCV]

Multumesc de sfaturi , imi poti spune ce fel de releu si cum trebuie legat . Asta este bun  si daca da cum il leg https://www.tme.eu/ro/details/g5le-14-12/relee-electromagnetice-miniatura/omron-ocb/g5le-14-12vdc/

Modificat 5 Decembrie, 2019 de lupo_bv
quote postare anterioara

[F l o r i n]

Un releu simplu. Uite... Tot pe forum s-a discutat... Trebuie doar sa cauți.....

[Fallen]

Hai ca ajung sa postez si aici.

Initial (acu 2 ani) legasem camera direct pe bec si nu mergea decat cu motorul oprit. Dupa ce mi-am dat seama, am tras plus curat din siguranta de stergatoare prin suport de dublare a sigurantei.
Dupa ce mi s-a ars o camera din cauza ca mergea non stop cand era contactul pus (:D), am adaugat releu.

Traseul este ca in schema atasata.

Am tras 12v curat din cutia de sigurante de la siguranta stergatoarelor pana in Releu. Bobina releului o alimentez din becul de marcharierre. Din releu, duc 12v catre camera la activarea bobinei.
In acelasi timp, senzorii de parcare se alimenteaza direct din becul de marcharierre iar minusul este pe caroserie.

Problema este urmatoarea. Vara merge totul excelent. Insa cand vine frigul, complet aleatoriu, primesc eroare de bec ars pe marcharierre si mi se inchide si camera si senzorii (evident, ca mi se taie puterea de la bec si mi se inchide releul).
Am zis sa elimin ledurile si am pus inapoi bec incandescent, dar primesc acelasi mesaj de eroare. Din pacate, nu mi-am facut timp sa mut senzorii pe releu, insa nu cred ca o sa rezolv ceva.

E ceva de la releu, sau am consumatori foarte mari pe becul respectivi (releu + senzori).
Pot sa schimb ceva in traseul meu ca sa repar?

Va multumesc anticipat.

Modificat 9 Decembrie, 2019 de Fallen

[spido]

Muta si senzorii pe releu.

[Mirel.MCA]

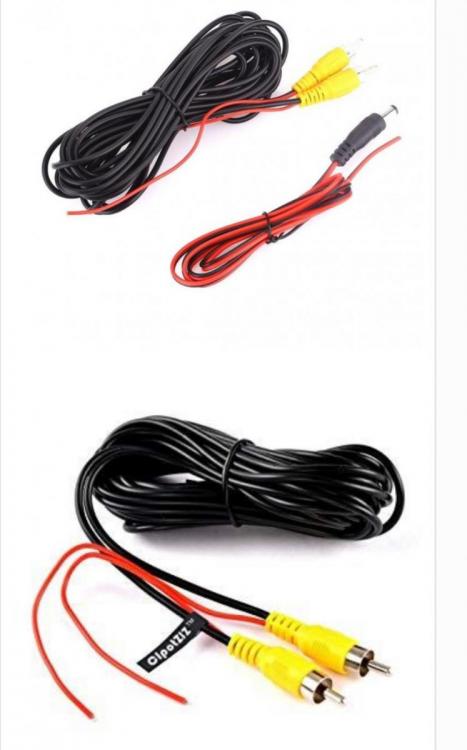

Salutare, am montat o navigatie aftermarket cu camera marsarier pe un touran 2004, si + de la camera l-am legat in spatele navigatiei, problema e ca este alimentata in continu si nu e ok, stiu ca ar trebui de la becul de marsarier dar e mult de desfacut. Intrebarea e nu as putea sa ma leg cu +de la camera direct in centrala electrica ca tot am trase firele ? si unde anume ?, ca am kitul din poza si mi-ar fi mai usor cu firul de +.

[F l o r i n]

Îți trebuie un plus curat

[Al Bundy]

orice navigatie AM are in fir pe care da current doar cand masina este bagata in R, de acolo tb sa te legi cu firul rosu ce vine pe cablul video.

[Mirel.MCA]

O sa ma uit de acel fir, bine ca nu mai e nevoie sa trag de la bec.

Multumesc mult.

[spido]

Ai acel fir Numai daca are convertor Can bus.Intern sau extern. Sunt si aparate AM fara Can...si atunci unitatea nu are de unde sa stie ca dai inapoi...

[Mirel.MCA]

Am înțeles, are can-bus exterior.

[Fallen]

Ma intreb daca puteam sa fac si eu acelasi lucru ca sa elimin releul din schema de mai sus, avand in vedere ca am acel fir rosu pe care nici nu l-am bagat in seama.
Insa, nu stiu de ce l-am ignorat. Are +12v pe el tot timpul, sau doar cand dai cu spatele?

[spido]

Trebuie sa dea + doar la mers inapoi.

[F l o r i n]

2 hours ago, Fallen said:

Ma intreb daca puteam sa fac si eu acelasi lucru ca sa elimin releul din schema de mai sus, avand in vedere ca am acel fir rosu pe care nici nu l-am bagat in seama.
Insa, nu stiu de ce l-am ignorat. Are +12v pe el tot timpul, sau doar cand dai cu spatele?

Da, se poate și cu acest plus, fără releu.. Dar testează înainte

[Fallen]

Am modificat senzorii si i-am legat si pe ei pe releu, insa aleator, tot primesc eroare Reverse Right Bulb si imi cedeaza tot.
Am intrat si pe 09 - Central Electrics, Long Coding, la Bit 18 si am dezactivat si Cold Diagnosis la Back-Up Lights, pt ca imi beep-iau senzorii la start (de 5 ori, probabil influentati cumva de canbus).
Degeaba, tot am eroare. Ce altceva as putea sa mai fac?

Asa consum mare sa aiba bobina releului respectiv?

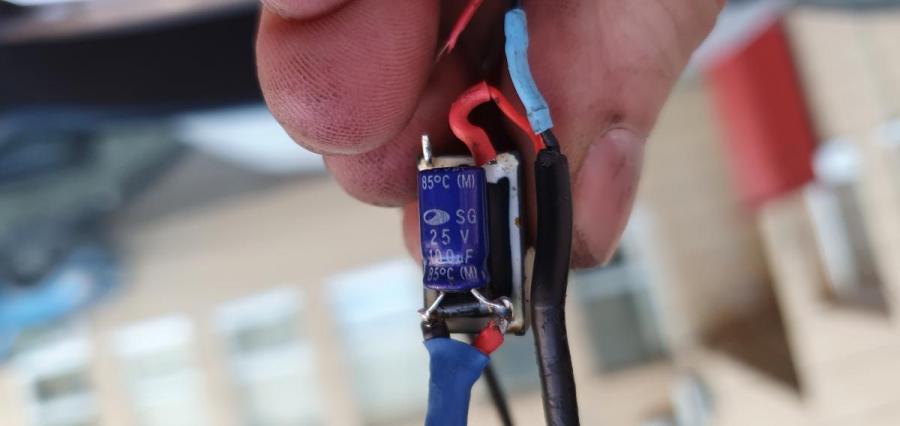

Mentionez ca pe releu am atasat si un condensator si o dioda la sfatului unui prieten. Pot ele sa influenteze cumva eroarea respectiva?

Dioda si condensatorul (partea de jos a pozei) sunt legate in paralel cu + si - care se duc la becul de reverse (poate ar trebui sa mut minusul pe caroserie, sau.. altceva?)
Pe pinii de sus trece PLUS curat de la 12v cutie sigurante (in poza, unul dintre fire este dezlipit, dar este continuarea celui din dreapta)



Modificat 28 Decembrie, 2019 de Fallen

[Fallen]

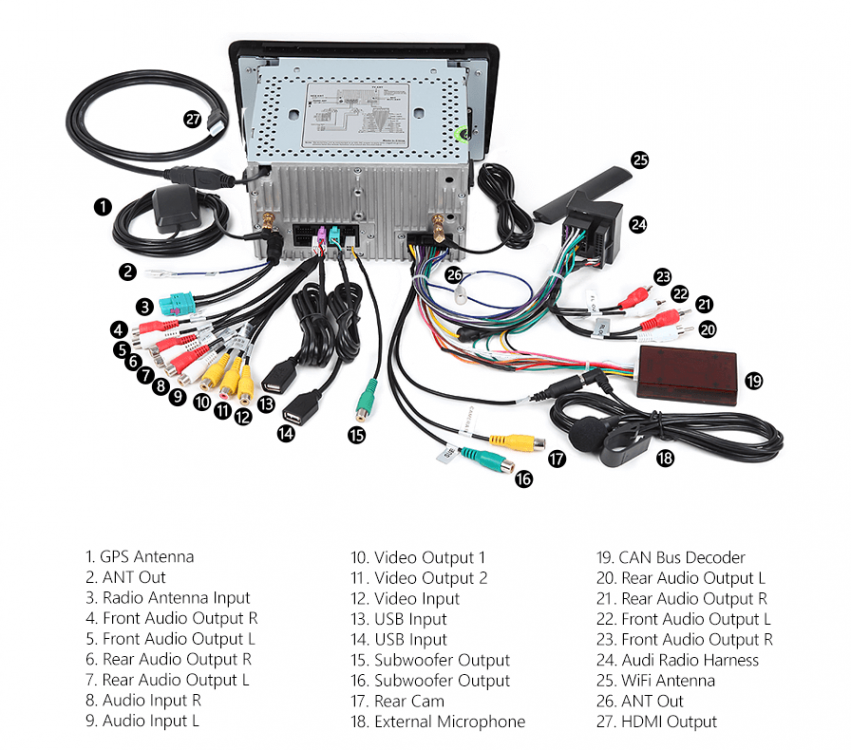

Atasez o poza cu camera si cu spatele navigatiei.
Incerc sa imi dau seama daca ma pot lega cumva cu plusul camerei si plusul senzorilor la firul rosu de la RCA-ul galben, asta ca sa elimin complet releul si conectarea pe becul de reverse, dar nu realizez cum, pt ca firul galben nu iese din navigatie, iese din camera.

Modificat 28 Decembrie, 2019 de Fallen

[spido]

Nu prea ai cum decat prin releu. Icearca sa schimbi becul de mers inapoi cu unul nou.

[Cosmin8585]

Ma poate ajuta cineva.

Ce camera trebuie pt rns-e din 2004.

Este nevoie de acea interfata multimedia sau se poate si fara.

Multumesc

[F l o r i n]

Trebuie interfata

[Dextter95]

Salutare si la multi ani! Un pic de ajutor as avea nevoie daca este cineva amabil. Se dau urmatoarele variabile. Vw passat b6, navigatie rns 510, kit camera highline oem.

Vreau sa ma apuc de montat zilele astea dar vreau sa ma documentez foarte bine inainte de a incepe. Camera are 4 fire , +12v, ground, can high, can low. Pentru ca nu stiu exact cu ar trebui conectate can low si can high am cautat ceva tutoriale si am gasit asa ceva, dar este de la un golv mk7.

https://imgur.com/a/8L8tXar

Intrebarile sunt:

1. Se potriveste acest tutorial de instalare si pt um vw passat b6 2010? Daca nu ar putea cineva sa imi detalieze va rog aceste can high si can low.

2. Avand in vedere ca ghidul acesta imi spune sa leg firul rosu +12v la pinul 15 are rost sa mai folosesc firul primit odata cu camera pentru a trage curent din panoul de sigurante ? (https://imgur.com/a/vSjm2Ef)

Care metoda e mai recomandata ?

Multumesc foarte mult pentru ajutor!

[Dextter95]

Cercetand intre timp am descoperit care e treaba cu can low can high (https://imgur.com/a/LRdnYEH)



Singura nedumerire ramasa este daca ar trebui sa trag plusul din panoul de sigurante sau sa iau de pe pinul 12? Multumesc!

[Dextter95]

Bunn! Am reusit sa o instalez si azi cand am mers la un baiat cu vcds sa fac codarea, surpriza mi-a zis ca nu se poate pentru ca modulul are codul 5N0 si ca nu il poate coda si ca am nevoie de modul care incepe cu 3C0. Am vreo alta solutie ?

Inca o intrebare pe durata instalarii am rupt din greseala mufa fakra care intra in modul. Am facut-o eu cumva la loc dar se gaseste cumva de cumparat o alta mufa pt a fi sigur? Multumesc!
