Camera marsarier - montare / probleme

[Al Bundy]

NU influenteaza un releu in parallel cu in bec.

Modificat 16 Februarie, 2020 de Al Bundy

[Fallen]

Nici eu nu cred ca influenteaza. Daca nu ma insel, consumul bobinei este e 20mA, adica foarte mititel. N-ar trebui sa influenteze comportamenul canbusului. Daca era ceva, facea si vara asa, banuiesc.
O sa incerc sa pun alt tip de releu, poate are ceva cu asta.

[spido]

Colegu...ai incercat sa lasi releul simplu? Fara condensator...fara dioda...doar releu simplu...care sa fie in paralel cu becul mers inapoi si sa aibe un plus curat ptr alimentare senzori,camera..

[lucian_vw]

On 13.02.2020 at 20:47, lucian_vw a scris:

Salutare la toata lumea.Vreau sa achizitionez o camera video OEM impreuna cu uniatea de control OEM pentru RNS 510 pe care o atasez in foto.Ma poate ajuta cineva din grup cu achizitionarea cablajului aferent.Multumesc

Am optat pentru:

Camera 5N0 827 566

Modul Camera OEM VW  5N0 907 441

Caz rezolvat.Totul a decurs fara probleme.Multumesc la toata lumea pt.ajutor

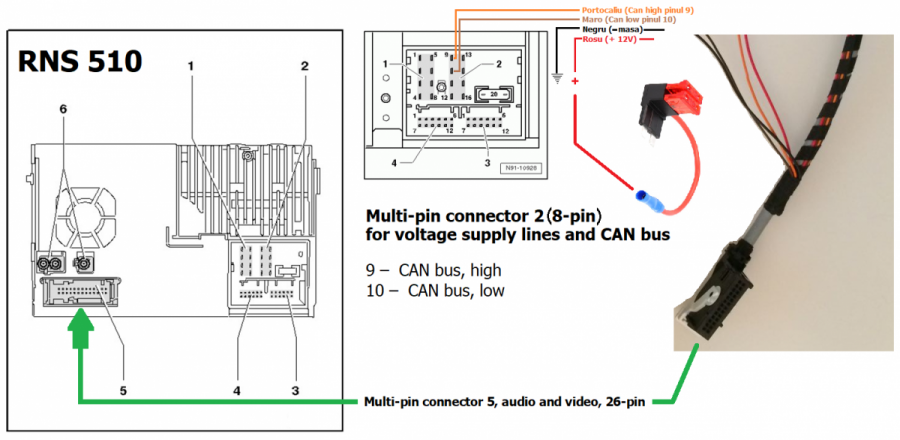

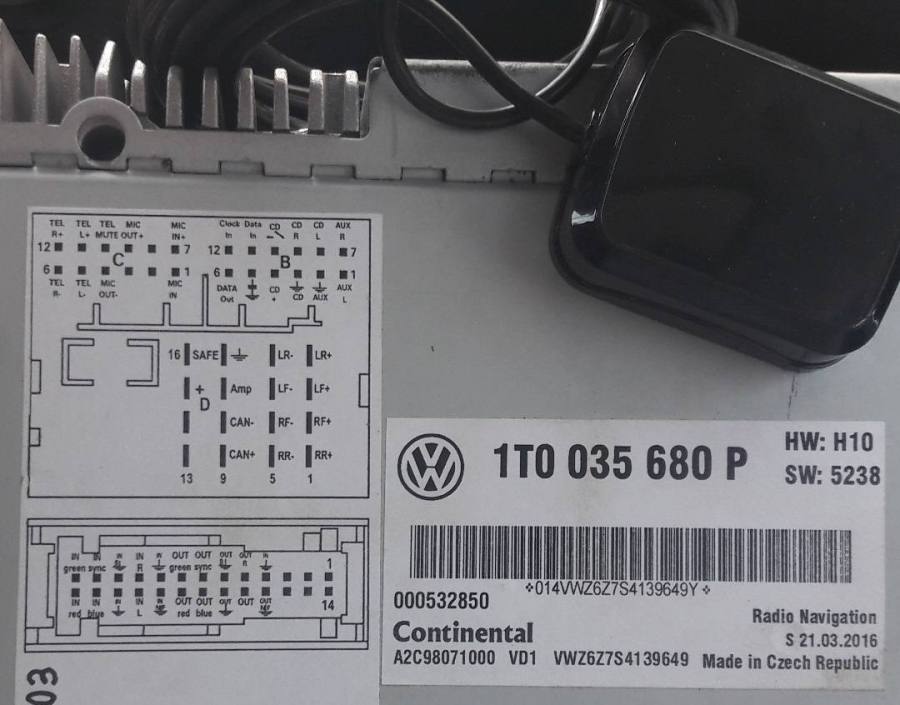

Atasez pentru cei care vor sa monteze o astfel de camera OEM schema de legare a cablajului la unitatea RNS 510

Modificat 1 Martie, 2020 de lucian_vw

[vladucianu]

Salut baieti!

Am demontat un cablaj de camera si din modulul de camera are pe langa cablul ce merge in RNS un cablu maro care este masa, unul rosu care intra la sigurante, CAN-ul si inca 2 fire care ocolesc masina si merg in partea stanga spate in mufa albastra. Este vorba de un fir mov si unul alb rosu. Stie cineva ce este cu ele? Eu nu am mai gasit continuarea la cablaj de la acea mufa si nu stiu unde merg.

[F l o r i n]

Ce problema ai? Vrei sa le montezi la tine si nu stii daca trebuie si aceste fire?

[vladucianu]

• Pai da. As vrea sa stiu de la ce sunt acele fire ca pleaca din mufa de la modulu de camera.

[Fallen]

On 2/16/2020 at 4:34 PM, spido said:

Colegu...ai incercat sa lasi releul simplu? Fara condensator...fara dioda...doar releu simplu...care sa fie in paralel cu becul mers inapoi si sa aibe un plus curat ptr alimentare senzori,camera..

Pana la urma am dezmembrat tot sistemul de releu (breadboard, releu, dioda, condensator) si l-am refacut iar.

Am schimbat releul Takamisawa (rezistenta 700) cu un releu Omron cu rezistenta injumatatita (350).
Am bagat o dioda 1n4006 pe plusul (semnalul) dinspre bec care vine catre bobina releului si o dioda 1n4007 intre + si - bobinei.
Am eliminat condensatorul complet, si am legat minusul bobinei pe caroseria masinii (surub). Inainte era pus pe minusul becului de unde trag si plusul.

De cand am schimbat asta, merge impecabil. Acum nu stiu daca e placebo si in curand o sa imi faca iar, insa se implineste o saptamana de cand am facut modificarile si n-am mai vazut eroare de bec ars.



Modificat 22 Martie, 2020 de Fallen

[F l o r i n]

4 hours ago, vladucianu said:

• Pai da. As vrea sa stiu de la ce sunt acele fire ca pleaca din mufa de la modulu de camera.

Pai nu ai scris. Maine dimineata ajung la service si ma uit pe diagrame. Sper doar sa nu uit....

[nicola1]

Salutare  tuturor...aveți cumva schema de alocare a pinilor la cablajul ce duce de la RNS510 la modulul highline pt camera?mulțumesc mult

[crisusa79]

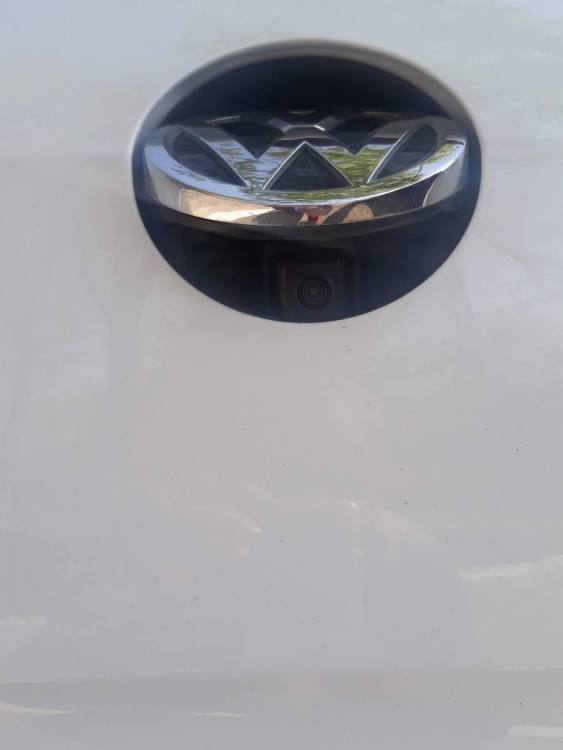

Va salut dragi colegi si nu numai.Daca ma puteti ajuta cu urmatoarea problema si anume  : Este vorba despre un golf 7 din 2016 cu camera oem In emblema si ca unitate de Navigatie discover pro, toate acestea de fabrica montate..In urma unui update de navigatie Tesla android, m-am blocat la conectarea camerei oem la unitatea android. Mentionez faptul ca este totul codat de fabrica, cand bag In marsarier se deschide emblema, dar nu primesc semnal. Mufa care se ocupa cu camera oem care vine In torpedou este de tip Fakra cu 4 pini, iar pe unitate am mufa intrare camera de tip Rca. Cum fac sa aduc semnalul pe unitatea android ? Ma poate ajuta cineva?

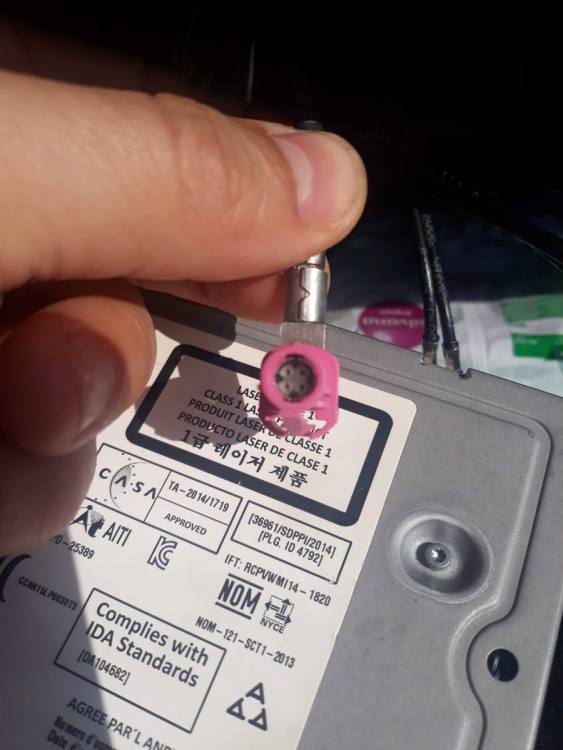

Nu Inteleg nici rolul acelor 4 pini din mufa Fakra care vine de pe instalatia camerei. Atasez poze.

[Aerofan]

Probabil cu o alta camera, sau macar cu un kit de conversie.
https://www.cars-equipment.com/en/shop/golf/flip-badge-camera-kit-for-vw/#prettyPhoto

[F l o r i n]

Merge si fara kit conversie, daca e camera HI, dar trebuie efectuate cateva modificari.

Unitate Tesla android, adica o unitate chinezeasca cu afisaj mai mare. Nu are nicio legatura cu Tesla...

[crisusa79]

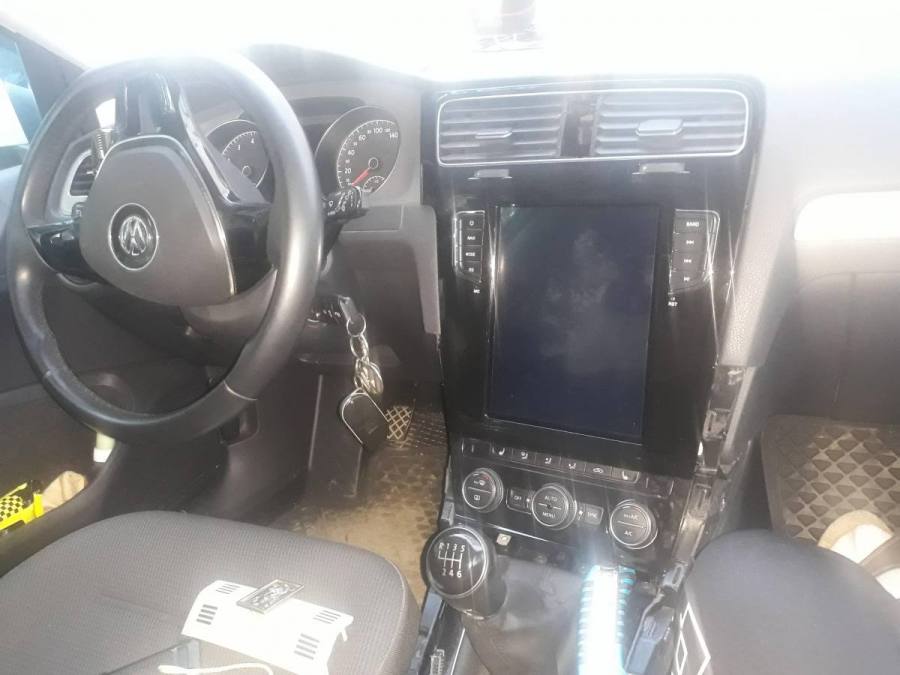

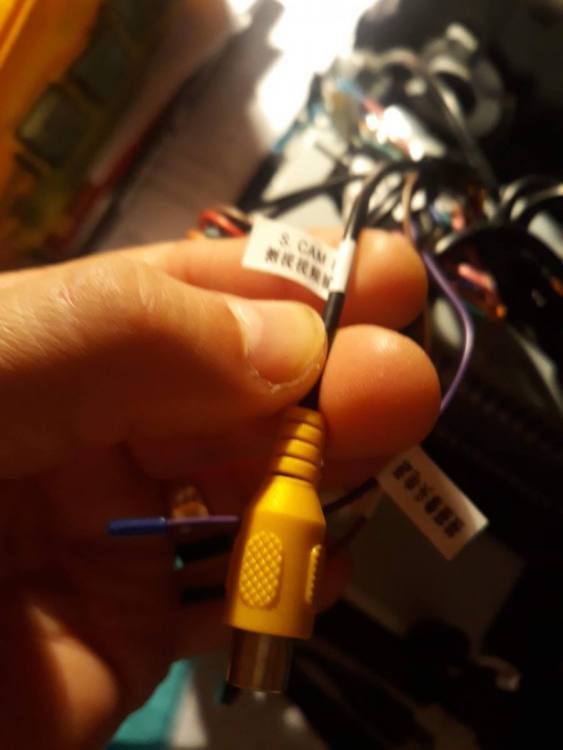

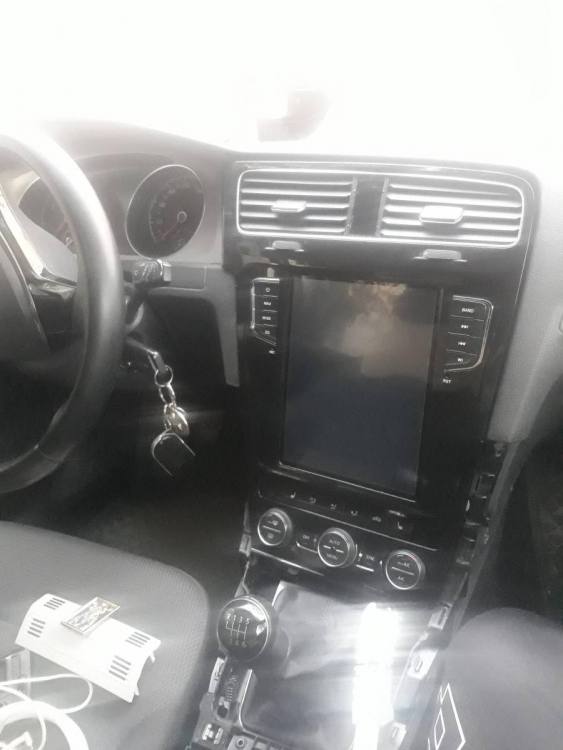

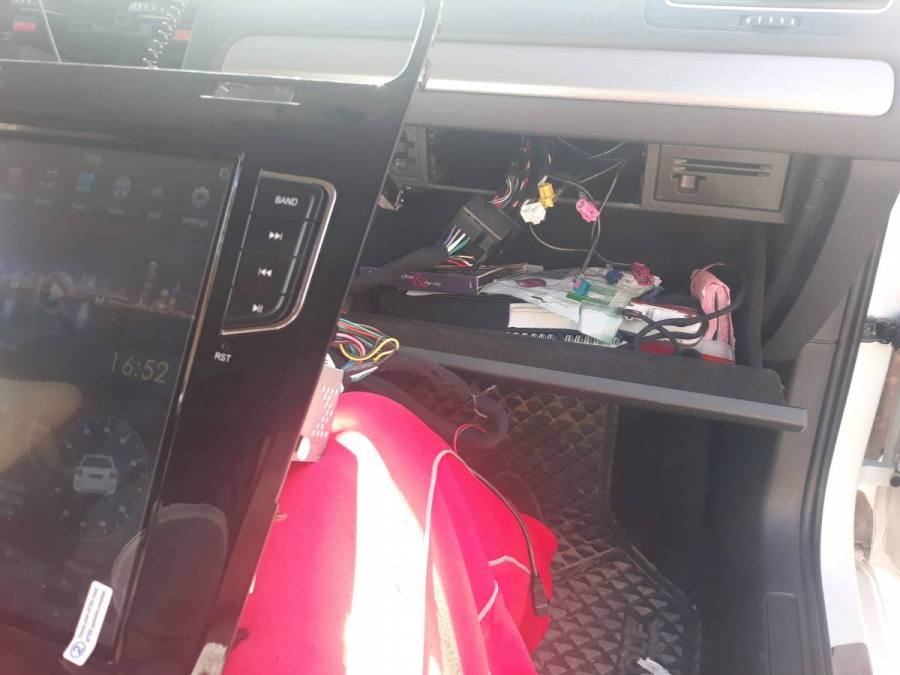

Sa traiasca d-l Florin.Credeti ca ma puteti ajuta cu o explicatie cum aduc semnal video In unitatea chinezeasca ?Atasez poza.Va multumesc anticipat.

[F l o r i n]

8 hours ago, crisusa79 said:

Va salut dragi colegi si nu numai.Daca ma puteti ajuta cu urmatoarea problema si anume  : Este vorba despre un golf 7 din 2016 cu camera oem In emblema si ca unitate de Navigatie discover pro, toate acestea de fabrica montate..In urma unui update de navigatie Tesla android, m-am blocat la conectarea camerei oem la unitatea android. Mentionez faptul ca este totul codat de fabrica, cand bag In marsarier se deschide emblema, dar nu primesc semnal. Mufa care se ocupa cu camera oem care vine In torpedou este de tip Fakra cu 4 pini, iar pe unitate am mufa intrare camera de tip Rca. Cum fac sa aduc semnalul pe unitatea android ? Ma poate ajuta cineva?

Nu Inteleg nici rolul acelor 4 pini din mufa Fakra care vine de pe instalatia camerei. Atasez poze.

Dau quote...ca altfel nu pot posta...poate e din browser tel meu.....?

Desfa capac hayon sI fa poza la mufele care ies din camera

[viorel_92]

Salutare tuturor. Am o problema destul de enervanta de vreo 2 luni.

Am montat pe o skoda octavia 2 fl cu navi RNS510 o camera AM cu convertor si tot ce e nevoie. Am imagine, am OPS dar niciodata impreuna. Am codat camera in Navi si altfel am senzorii iar pentru imagine iconita din colt dreapta. Daca bifez si in Park Assist se aude un beep si atat. Fara imagine si fara senzorii. Nu am nicio eroare si nu am bifat 6C.

Multumesc

[crisusa79]

12 hours ago, F l o r i n said:

Dau quote...ca altfel nu pot posta...poate e din browser tel meu.....?

Desfa capac hayon sI fa poza la mufele care ies din camera

Am Inteles.Deci desfac plasticurile de la hayon,apoi fac poza la conectarea camerei si daca se poate si la fire ce culoare au,o sa trimit poza si la mufa fakra din torpeou cu culorile firelor,ca am desfacut-o.

[F l o r i n]

Da, la camera

[Al Bundy]

16 hours ago, viorel_92 said:

Salutare tuturor. Am o problema destul de enervanta de vreo 2 luni.

Am montat pe o skoda octavia 2 fl cu navi RNS510 o camera AM cu convertor si tot ce e nevoie. Am imagine, am OPS dar niciodata impreuna. Am codat camera in Navi si altfel am senzorii iar pentru imagine iconita din colt dreapta. Daca bifez si in Park Assist se aude un beep si atat. Fara imagine si fara senzorii. Nu am nicio eroare si nu am bifat 6C.

Multumesc

Bifeaza rvc in park assist si restart la navi.

[crisusa79]

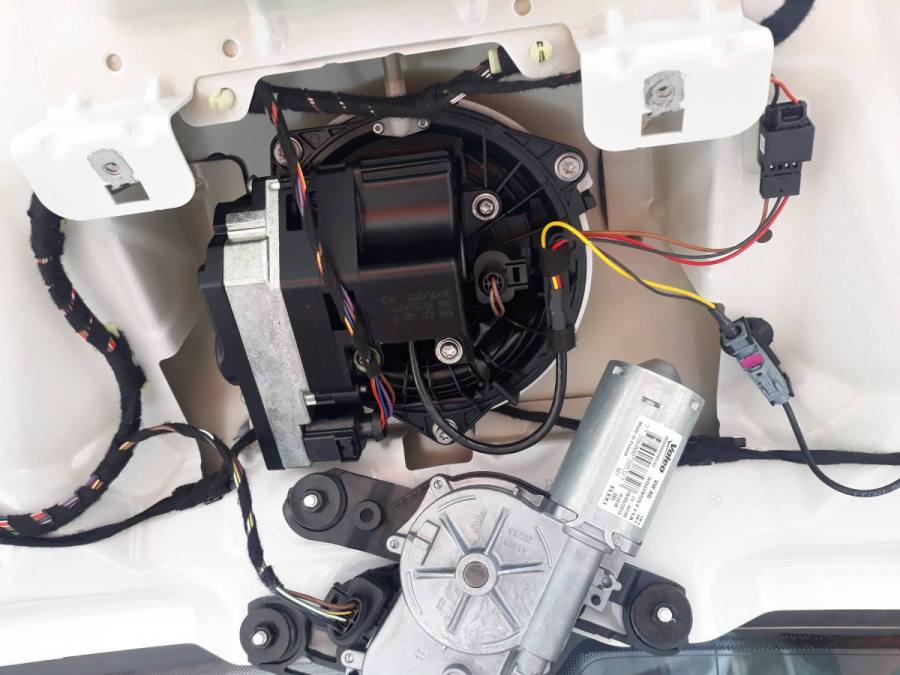

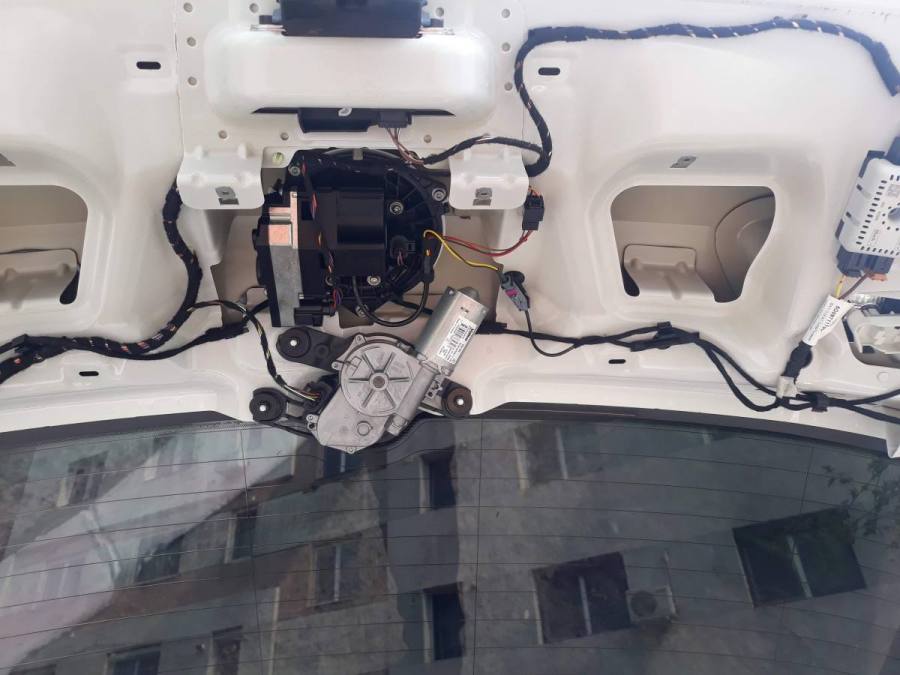

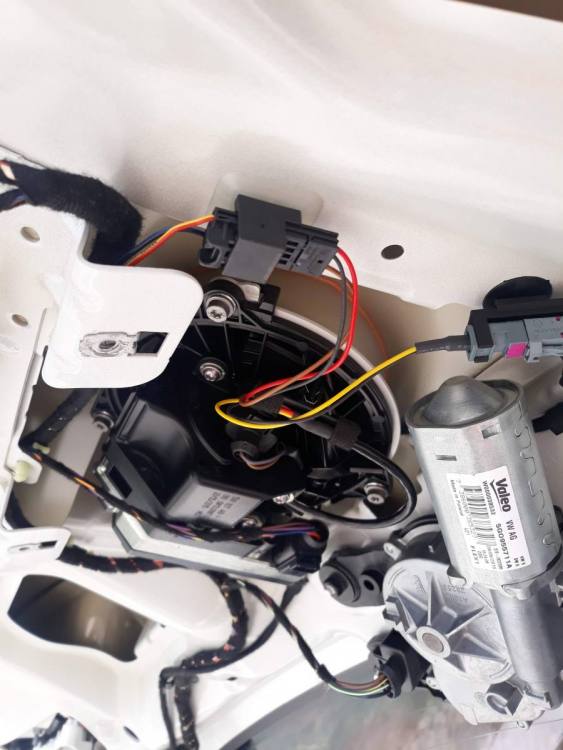

Atasez poze cu conexiunile camera oem golf 7.

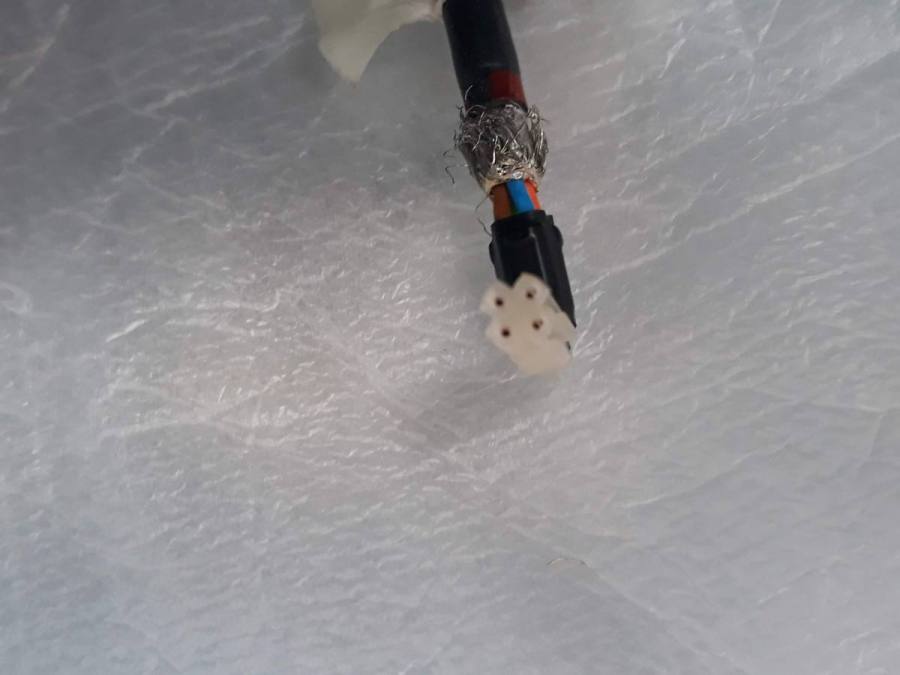

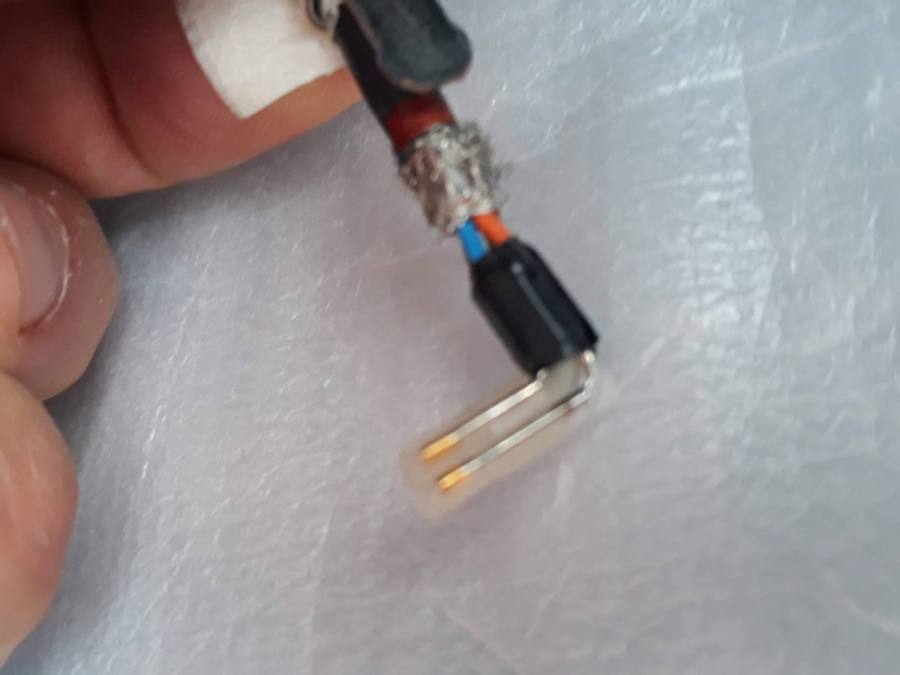

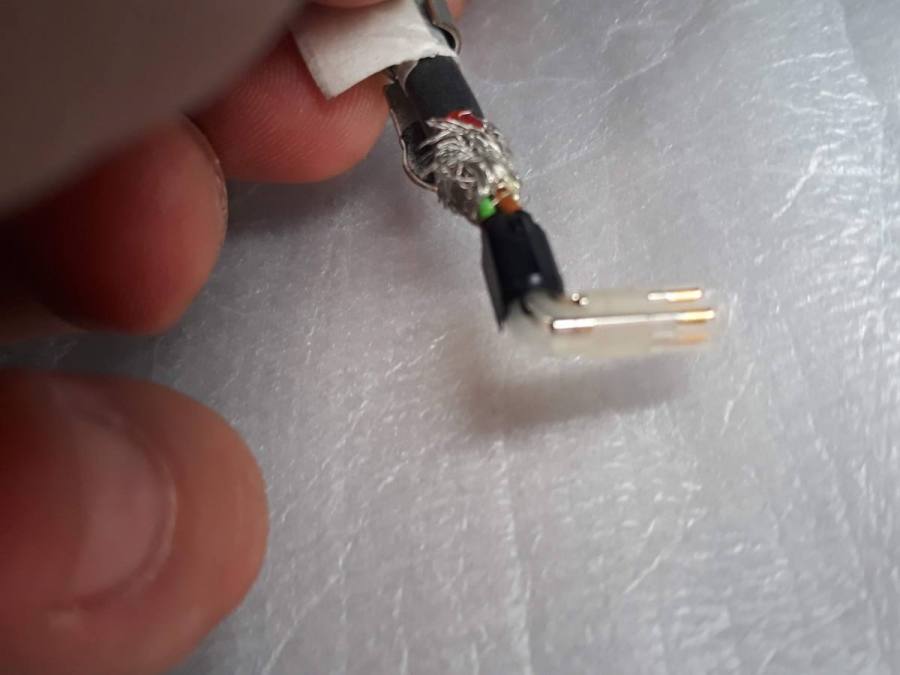

iar aici poze cu mufa din torpedou ( dupa unitatea oem Discover pro ),a camerei video.


[F l o r i n]

Mufa gri ai ce iti trebuie tie.

[crisusa79]

Acum o oră, F lorin a spus:

Mufa gri ai ce iti trebuie tie.

Ma conectez direct de pe mufa gri si bag semnal În unitate, sau urmaresc unde duce dacă acelea sunt firele dl Florin.

Modificat 14 Aprilie, 2020 de crisusa79
am scris gresit

[Al Bundy]

2 hours ago, crisusa79 said:

Atasez poze cu conexiunile camera oem golf 7.

iar aici poze cu mufa din torpedou ( dupa unitatea oem Discover pro ),a camerei video.


trebuie sa tragi fire de laintrarea din  modulul de camera pana la HU, sau poti folosi 1 fir din cablul existent, facand conexiunea dintre mufa de intrare si cea de iesire din modulul de camera.

[crisusa79]

3 minutes ago, Al Bundy said:

trebuie să tragi foc de laintrarea din modulul de cameră până la HU, sau poate să poți folosi 1 fir din cablul existent, față de conexiune dintre mufa de intrare și cea de ieșire din modulul de cameră.

Am Inteles mIine ma apuc de treaba si  revin cu rezultatele.Va multumesc din suflet tuturor.Sper sa si reusesc sa o fac sa functioneze.

[Akaiu07]

4 hours ago, crisusa79 said:

Am Inteles mIine ma apuc de treaba si  revin cu rezultatele.Va multumesc din suflet tuturor.Sper sa si reusesc sa o fac sa functioneze.

Daca masina a avut Discover Pro si camera OEM, ai semnalul de la camera rear in conectorul Quadlock care intra in unitatea AM. Conectorul roz pe care l-ai demontat este folosit pentru a duce semnalul LDVS de la Discover Pro la e cranul pe care l-ai dat jos.

Atasez poza cu conectorul quadlock si pinii unde ai semnalul videocomplex de la camera rear (FBAS1). Te legi pe firele respective si duci la intrarea rear de la unitatea AM.

Modificat 14 Aprilie, 2020 de Akaiu07
