Eroare in bord: Cornering light (AFS) Failure [Passat CC]

[Steff38]

Salut,



Ma alatur si eu celor norocosi.

VW Passat B6 3C2 2007/11 103Kw Highline.

Manifestare: La pornire ambele faruri par a face jocul sus-jos, farul stang facand si stanga-dreapta, farul drept ramane nemiscat.

Cele 2 becuri amplasate pe fiecare far se aprind daca invart de volan stanga-dreapta.

Scenariul 1: Afara este frig, indicatorul nu se aprinde si luminile de cornering urmeaza directia volanului.

Scenariul 2: Afara este moderat, indicatorul se aprinde dupa un timp, luminile de cornering nu mai urmeaza cursa volanului

Scenariul 3: Afara este frig, dau intr-o groapa, luminile nu se mai aprind.

Scenariul 4: Afara este cald, luminila palpaie, pun un sticker peste ca ma omoara palpaitul, fixat temporar.

Din pacate, nu dispun de VAG-Com/VCDS, ci doar de un adaptor OBD2 care zice cam asa:

Headlinght aiming - 02629 - Left swivel module position sensor

Headlight aiming

Part #5M0907357A

Coding: 2301953 (decimal)

Component: AFS-Steuergeraet

Fault codes:

02629 Left swivel module position sensor

Mentionez din nou, la mine cel din dreapta e cel care nu face cursa stanga-dreapta la pornire calda, dar cel din stanga isi face cursa corect.

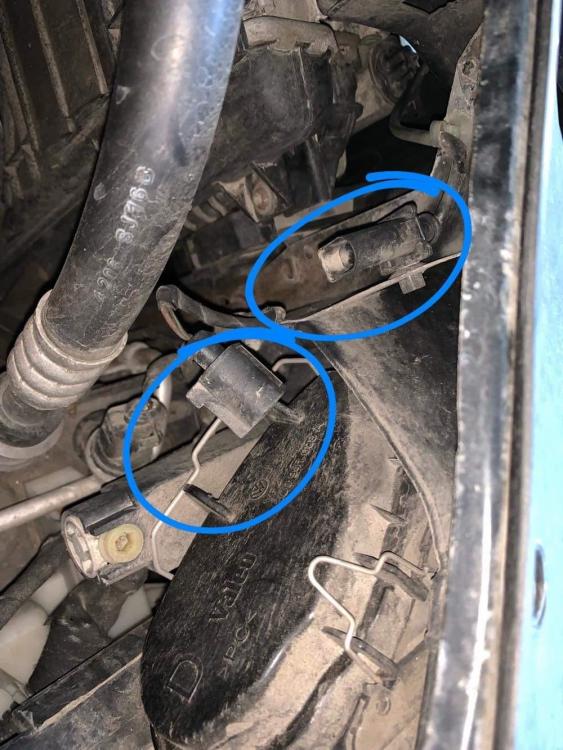

Am atasat o poza in care se vede un cablu iesit, n-am idee ce cablu e, l-am bagat inapoi, temporar problema disparuse, dar probabil doar pentru ca se racise "farul"

Cineva imi poate explica ce scop are?

Nota: Nu locuiesc in Romania, nu am la cine sa apelez, deci sunt pe cont propriu.



[F l o r i n]

cablul/conectorul, pare sa fie de la switchul din yala capotei.

in teorie trebuie inlocuit farul pe care ai eroare. In practica, da jos ambele faruri si verifica conectorii, sa nu ai ceva contacte oxidate.

tot asa, cauta pe cineva cu VCDS si pune un scan complet de pe modulul 55 xenon

[ady.red]

Salut!

La Golful 6 2011 al unui prieten ii apare in bord eroarea cu Bend lighting afs failure, nu-i mai baleaza farurile la pornie si are urmatoarele erori:

Address 55: Xenon Range       Labels: 5M0-907-357-V2.lbl
Control Module Part Number: 5M0 907 357 C    HW: 5M0 907 357 C
  Component and/or Version: AFS-Steuergeraet    0142
           Software Coding: 1442908
            Work Shop Code: WSC 01357 011 00200
           Additional Info: 7L6941329B  AFS-Lst.-Modul l    0004   ID-R fehlt  AFS-Lst.-Modul r    ....
                      VCID: 3467FA52579B62BE40B-8061
5 Faults Found:

02234 - Right Headlight Power Output Stage (J668)
            004 - No Signal/Communication - MIL ON
             Freeze Frame:
                    Fault Status: 11100100
                    Fault Priority: 6
                    Fault Frequency: 3
                    Reset counter: 223
                    Mileage: 205218 km
                    Time Indication: 0
                    Date: 2040.14.23
                    Time: 21:24:53

             Freeze Frame:
                    Voltage: 13.77 V
                    Speed: 0.0 km/h
                        ABS 1

01042 - Control Module; Not Coded
            000 - - - MIL ON
             Freeze Frame:
                    Fault Status: 11100000
                    Fault Priority: 2
                    Fault Frequency: 1
                    Reset counter: 223
                    Time Indication: 0

             Freeze Frame:
                        Invalid
                        Invalid
                        Invalid

02656 - Power Output Stage for Left Headlight (J667); Not Coded
            000 - - - MIL ON
             Freeze Frame:
                    Fault Status: 11100000
                    Fault Priority: 2
                    Fault Frequency: 1
                    Reset counter: 223
                    Time Indication: 0

             Freeze Frame:
                        Invalid
                        Invalid
                        Invalid

02657 - Power Output Stage for Right Headlight (J668); Not Coded
            000 - - - MIL ON
             Freeze Frame:
                    Fault Status: 11100000
                    Fault Priority: 2
                    Fault Frequency: 1
                    Reset counter: 223
                    Time Indication: 0

             Freeze Frame:
                        Invalid
                        Invalid
                        Invalid

01539 - Headlights Not Adjusted
            005 - No or Incorrect Basic Setting / Adaptation - MIL ON
             Freeze Frame:
                    Fault Status: 11100101
                    Fault Priority: 3
                    Fault Frequency: 1
                    Reset counter: 223
                    Time Indication: 0

             Freeze Frame:
                        Invalid
                        Invalid
                        Invalid

Masina asa a luat-o iar erorile daca le sterg reapar imeiat. Am verificat sigurantele si nu am gasit nimic. Ideea e ca farurile se aprind tot timpul (zi/noapte) si atat.

Ce parere aveti?

[F l o r i n]

Un pic mai complicata treaba. Verificați conector la far dreapta, eventual înlocuit calc far. După care încerci codarea lor. Dacă nu merge, trebuie înlocuit și calc far stanga

[Al Bundy]

inainte de toate se verifica siguranta aferenta calc de far dreapta.

[ady.red]

Mulțumesc mult pentru sfaturi, va tin la curent...

[George071197]

Salut baietii! Am si eu urmatoarea problema,ma poate ajuta cineva...?

vag number 5m0 907 357

afs-steuergeraet x016

02631-voltage supply for module position senzor left

007 -short to ground-intermittent

[F l o r i n]

Verifica conectori far. Dacă totul e ok, atunci alt far. Dar întâi verifica conectorii...

[George071197]

Acuma nu stiu ce sa fac,pentru ca farul este in garantie. Sa-l duc inapoi daca am garantie ....?

Modificat 1 Septembrie, 2019 de Manuel N.
Atentie la quote! Se sanctioneaza! Citeste regulamentul!

[F l o r i n]

Farul e nou sau SH? De ce a fost înlocuit? Dacă ai da mai multe informații.... Era mai ușor sa ne facem o idee, despre problema pe care o ai.

[George071197]

Acum 11 luni am avut un accident si tot am pus nou(faruri,bara,aripa,capota)

acum vreo 2 sapt am schimbat becurile(xenon)

de vreo saptamana mergand pe drum linistit fara sa dau intr-o groapa sau ceva canal a aparut erroarea si becurile erau stinse

Modificat 1 Septembrie, 2019 de Manuel N.
Atentie la quote! Se sanctioneaza! Citeste regulamentul!

[F l o r i n]

Am înțeles. Da jos farul și verifica toți conectorii, in prima faza

[Stefan Rares]

Salut am si eu ceva similar aprins in bord doar ca imi scrie "AFS imperativ see owners manual" si am eroarea de bec ars aprinsa in bord si se aprinde intermitent, iar cand pornesc masina si isi fac farurile acel leveling cel din stanga(cred ca lupa) cade o idee mai jos si dupa se aprinde acel bec intermitent.

Stie cineva care ar fi problema ?

Multumesc!

Modificat 25 Decembrie, 2019 de Stefan Rares

[Al Bundy]

NU putem citi in globul de cristal, la diagnoza ce apare ?



[Danny]

Salutare!

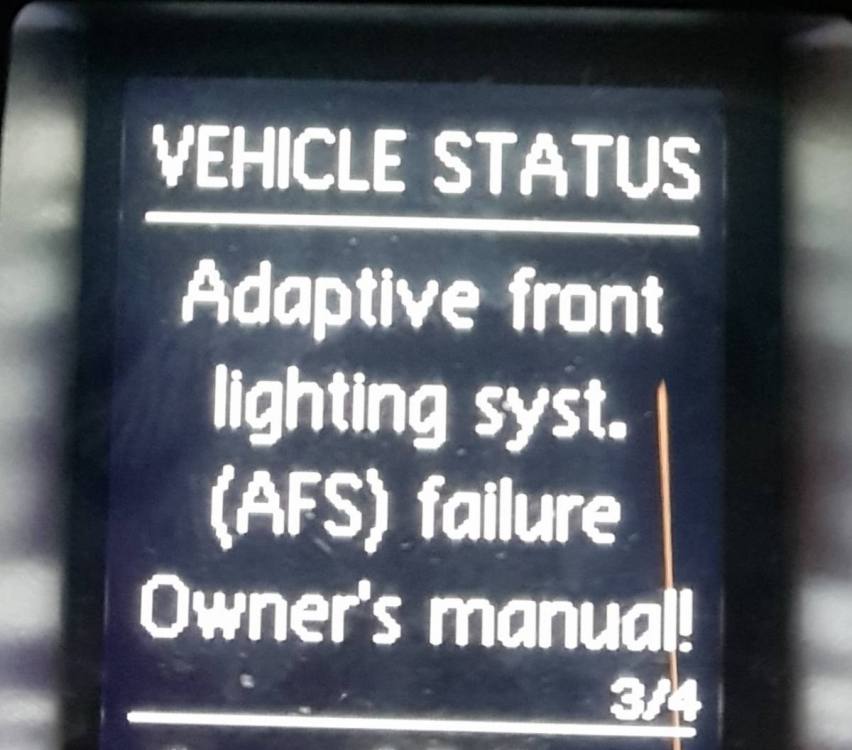

Are cineva idee ce ar putea fi eroarea din poza? Curios ca farurile functioneaza fara probleme, isi fac reglajele alea stanga/dreapta sus/jos, se duc dupa "viraj"... deci totul OK.. singura buba vad ca nu mai merge Corneringul. Nu trebuia totusi sa scrie eroare de cornering?

Imediat urc sa iau laptopul sa i dau si un scan ..

[F l o r i n]

S-a ars un bec de la cornering. Verifica care.

[Danny]

Merci ... dar nu trebuia sa scrie de cornering?



Multam de ajutor! O sa inlocuiesc becul

Log-ASF-WVWZZZ3CZCE537316.txt

Modificat 9 Ianuarie, 2020 de Danny

[F l o r i n]

Nu știe sa scrie asa ceva.... Asa scrie..

[SorinCT]

Am inceput sa patesc si eu aceasi problema. La pornire farurile merg sus/jos si dreapta/stanga. Proiectoarele nu se mai aprind la virarea volanului indiferent de directie. Momentan nu am VCDS, doar un tester generic conectat la telefon care nu citeste nici o eroare.

 Nu am identificat alt bec dedicat pentru cornering inafara de cel din proiectoare care merge cand le aprind manual. Am bixenon oem.

Vreun sfat la ce pot verifica pana ajung da fac o diagnoza la service? Mufele de langa bascula sunt usor accesibile sau trebuie elevator?

[F l o r i n]

bec h7 in far, pt cornering. Verifica ambele becuri

[SorinCT]

Am cautat o imagine cu locatia becului si spre rusinea mea nu am identificat vreun alt bec in far care sa faca cornering. ?

[EEXCALADE]

H7 corner

P21w drl

[SorinCT]

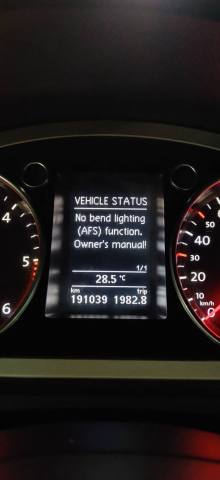

Problema mea e ca nu identific care unde este becul de cornering. Din ce stiam eu mi se aprind doar proiectoarele din bara atunci cand virez de volan si oscileaza pozitia farurilor (swivel).

Edit: gata am identificat e vorba de becul situat inspre interiorul masinii, cel cu paravan.

Modificat 13 August, 2020 de SorinCT

[F l o r i n]

Cel de langa lupa...spre interior....

[SorinCT]

Cu ajutorul vostru am reusit si eu sa ii dau de cap. Chiar nu am stat niciodata sa identific toate becurile din far dar acum e limpede totul. Multumesc pentru ajutor, a fost un bec H7 dar le-am schimbat pe ambele, preventiv. Am mai rezolvat o problema ?
