Incalzire scaune

[Al Bundy]

DA, doar de mufa C este vorba. Dar de la centrala nu se duce in mufa C ci la modulul de sub scaun.

[atxcris]

Scuze, am gresit, C/1 se duce la modul iar L/2 mrerge in climatronic pin 12, corect? Ceea ce nu inteleg este schema din etka care zice ca pin 10,11,12 merg in mufa T20c din climatronic (T20c = mufa 20 pini) iar singura mufa cu 20 de pini este mufa A.

[F l o r i n]

In C1 - te duci din T8z/2 - restul in clima, respectiv in T20c - pin11 - negru albastru (de la termistor scaun pasager), pin 10 - albastru alb (de la termistor scaun sofer), si pin 12 - negru-verde - care vine din siguranta nr.4 din tabloul C.

[Al Bundy]

Vezi ca ai sarit mufa de sub scaun.

@atxcris:

PAi si ce nu e corect? T20c notata pe scheme este mufa din locasul A de pe clima. Nu confunda si nu trebuie sa se potriveasca literele de la coada notatiei cu litera mare din dreptul locasului.

Modificat 15 Ianuarie, 2012 de Al Bundy

[F l o r i n]

am sarit....i-am dat doar de unde sa plece si sa ajunga.... nu inteleg ce zici - T20c este conectorul A din climatronic....

C1 - este pin 1 din conectorul C al centralei electrice.

Modificat 15 Ianuarie, 2012 de F l o r i n

[Al Bundy]

T20c este denumita mufa in sine pe schemele din elsa, dar pe spatele climatronicului scrie un A mare.

la fel cum pe centrala electrica scrie un C mare in dreptul mufei T12c, asa cum este denumita pe scheme.

Modificat 15 Ianuarie, 2012 de Al Bundy

[F l o r i n]

Da sigur ca nu au legatura literele mici, dupa nr de pini ai conectorului...cu literele mari, de identificare a pozitiei unui conector, de pe anumite componente... eu nu am zis asa ceva.....

....acum vad ca raspunsul tau se referea la postul lui.... confunda identificarea conectorului din Elsa, cu locatia de pe unitatea de comanda a climatronicului

Modificat 15 Ianuarie, 2012 de F l o r i n

[atxcris]

Problema mea a aparut din cauza unei scheme gasite pe net conform careia pin 11 trebuia conectat in mufa A, pin 12 in mufa B iar pin-ul 10 in C a climatronicului, de aici a plecat toata incurcatura. Din acest motiv imi apareau pinii ocupati, ceea ce ma ingrijoreaza este faptul ca pinul 1 din centrala a fost usor de vazut si era ocupat, chiar l-am masurat in ziua respectiva si ducea tot in climatronic, nu mai stiu in ce mufa (A, B sau C) dar era notat cu 18 pe mufa de pe masina, oricum pe acesta il mai pot verifica,n-am mult de scormonit :)

Cand am spus A,B,C m-am referit la notatiile de pe climatronic, nu au legatura cu ETKA.

Este adevarat, am confundat literele mici din ETKA cu cele mari inscrise pe clima :)

Acum inteleg de la voi urmatoarele:

C/1 (cent. elect.) merge la modulul de sub scaun

L/2 (cent. elect.) merge la pin 12 inseriat cu o siguranta de 5A

Din climatronic legam pin 10 cu modulul de sub scaun, la fel si pinul 11 care merge tot la modul.

Sper ca acum intelegeti de unde a aparut nelamurirea :)

[F l o r i n]

L2 - din centrala electrica, merge la SC4 - siguranta nr.4- de 5A -din tabloul de sigurante C

[atxcris]

si mai departe nu ajunge in pin 12 de la climatronic?

[F l o r i n]

Da da, in T20/c - pin 12 - negru/verde

[atxcris]

acum mai ramane problema cu pin-ul 1 (C/1) din mufa C a centralei, la care poate m-am uitat gresit, daca intr-adevar acesta este ocupat, atunci ce fac?

[F l o r i n]

ma indoiesc sa fie ocupat.... dar ai verificat bine, care e mufa C din centrala electrica ? cum te uiti la ea, e pe randul dinspre motor - si incepe numerotarea, dinspre pillar stanga - A, B, C ... spre consola centrala.

Modificat 15 Ianuarie, 2012 de F l o r i n

[atxcris]

asa m-am uitat, dar tare as vrea sa ma fi inselat :)

maine mai arunc o privire si revin cu ce am constatat, voi face si cateva fotografii.

multumesc de ajutor!

[deepradu]

salut , nu stiu unde sa postez mai exact asa ca am zis poate aici ma poate ajuta cineva cu o problema la un golf 5 gti 2.0 tfsi , am incalzire in scaune si de la o vreme nu au mai functionat . m-am uitat la sigurante si am o siguranta de 5 (maro) de aia mica si cand dau drumu la incalzire mi-o arde incontinuu . daca a mai patit cineva si daca ma poate ajuta cineva va rog . multumesc

[F l o r i n]

Pe undeva ai un scurt - verifica modulul de sub scaun pasager, conexiunile de sub el - sau modulele, daca masina e din 2005. Verifica vizual cablajele.

[atxcris]

In sfarsit am reusit :) am scaune incalzite, tin sa multumesc lui Florin si AlBundy care au fost de super ajutor.

Acum a mai aparut o problema....neprevazuta

Cand am cumparat climatronic-ul din greseala am luat unul cu buton dublu de recirculare, normal/auto, iar acum pe climatronic am o eroare de sezor (G238 air quality sensor) care ar trebui sa inchida flapsurile in momentul in care nivelul de CO2 depaseste o anumita limita.

Problema cea mare n-ar fi eroarea ci faptul ca recircularea normala nu mai inchide flapsul de la exerior cu unul din interior iar aerul nu este recirculat in masina ci oprit sa iasa pe toate gurile de ventilatie.

Aveti idee ce pini trebuie inversati ca recircularea manuala sa functioneze normal? HVAC-ul este 907 044 DA

Multumesc!

[Al Bundy]

Ai rulat si tu un basic setings ?

[atxcris]

Nu stiu exact ce inseamna sa rulezi Basic Settings si ce as putea afla de acolo, poti fi te rog mai explicit? Eventual pasii care trebuie urmati...

Multumesc!

[Al Bundy]

Sa faci adaptarea (invatarea) de max si min a clapetelor, deoarece ai montat un alt panou de clima.

08-autohvac, basic setings, alegi canalul, cred ca 1 , go si astepti vreo 20 secunde.

Si ce erori ai acum pe clima?

Modificat 24 Ianuarie, 2012 de Al Bundy

[atxcris]

daca imi amintesc bine le-am facut, dar mai incerc dimineata. Acum singura eroare este cea de G238 care este normala din moment ce nu am senzorul pe masina.

[Al Bundy]

DA, aia e normal sa fie. TE astept cu un autoscan al masinii. sau cu ce e pe 08 HVAC.

[atxcris]

Am facut learning -ul din basic settings si nici o schimbare.

Aici e si scanarea masinii, nici o eroare pe HVAC in afara de G238 ...

Wednesday,25,January,2012,21:39:28:10074

VCDS Version: Release 10.6.4

Data version: 20110418

--------------------------------------------------------------------------------

--------------------------------------------------------------------------------

Chassis Type: 1K0

Scan: 01 03 08 09 15 16 17 19 25 42 44 46 52 56 62 72

VIN: WVWZZZ1KZ8M301953 Mileage: 65450km/40668miles

00-Steering Angle Sensor -- Status: OK 0000

01-Engine -- Status: OK 0000

03-ABS Brakes -- Status: OK 0000

08-Auto HVAC -- Status: Malfunction 0010

09-Cent. Elect. -- Status: OK 0000

15-Airbags -- Status: OK 0000

16-Steering wheel -- Status: OK 0000

17-Instruments -- Status: OK 0000

19-CAN Gateway -- Status: OK 0000

25-Immobilizer -- Status: OK 0000

42-Door Elect, Driver -- Status: Malfunction 0010

44-Steering Assist -- Status: OK 0000

46-Central Conv. -- Status: OK 0000

52-Door Elect, Pass. -- Status: OK 0000

56-Radio -- Status: OK 0000

62-Door, Rear Left -- Status: OK 0000

72-Door, Rear Right -- Status: OK 0000

-------------------------------------------------------------------------------

Address 01: Engine Labels: 03G-906-016-BKC.lbl

Part No SW: 03G 906 021 KH HW: 03G 906 021 AN

Component: R4 1,9L EDC G000SG 9245

Revision: --H06--- Serial number: VWZ7Z0G9065994

Coding: 0000071

Shop #: WSC 00066 000 00000

VCID: 6FE9D78F070D

No fault code found.

Readiness: 0 0 0 0 0

-------------------------------------------------------------------------------

Address 03: ABS Brakes Labels: 1K0-907-379-MK70.lbl

Part No: 1K0 907 379 P

Component: ASR FRONT MK70 0105

Coding: 0017025

Shop #: WSC 00066 000 00000

VCID: 3F8947CF17ED

No fault code found.

-------------------------------------------------------------------------------

Address 08: Auto HVAC Labels: 1K0-907-044.lbl

Part No SW: 1K0 907 044 DA HW: 1K0 907 044 DA

Component: ClimatronicPQ35 130 1213

Revision: 00130023 Serial number: 00000000000000

Shop #: WSC 00000 000 00000

VCID: 69DDB99739E9

1 Fault Found:

01592 - Air Quality Sensor (G238)

010 - Open or Short to Plus

-------------------------------------------------------------------------------

Address 09: Cent. Elect. Labels: 3C0-937-049-30-H.lbl

Part No SW: 3C0 937 049 AJ HW: 3C0 937 049 AJ

Component: Bordnetz-SG H54 2202

Revision: 00H54000 Serial number: 00000005332595

Coding: E5898F2700041528470000001900000000097F075C80002C000000000000

Shop #: WSC 01357 011 00200

VCID: 71EDD1F71139

Part No: 1K1 955 119 E

Component: Wischer 030507 020 0501

Coding: 00040853

Shop #: WSC 01357

Part No: 1K0 955 559 AB

Component: RLS 130307 020 0105

Coding: 00479309

Shop #: WSC 01357

No fault code found.

-------------------------------------------------------------------------------

Address 15: Airbags Labels: 1K0-909-605.lbl

Part No SW: 1K0 909 605 T HW: 1K0 909 605 T

Component: 37 AIRBAG VW8 020 2300

Revision: 05020000 Serial number: 0038PD1YETNL

Coding: 0013111

Shop #: WSC 01373 785 00200

VCID: 3D753DC71DE1

No fault code found.

-------------------------------------------------------------------------------

Address 16: Steering wheel Labels: 1K0-953-549-MY8.lbl

Part No SW: 1K0 953 549 BD HW: 1K0 953 549 BD

Component: J0527 036 0070

Coding: 0002022

Shop #: WSC 00066 000 00000

VCID: 75E5E5E76551

Part No: XXXXXXXXXXX

Component: E0221 002 0010

No fault code found.

-------------------------------------------------------------------------------

Address 17: Instruments Labels: 1K0-920-xxx-17.lbl

Part No SW: 1K0 920 873 B HW: 1K0 920 873 B

Component: KOMBIINSTRUMENT 3HL 1610

Revision: V0003000 Serial number: VWZ7Z0G9065994

Coding: 0003101

Shop #: WSC 01357 011 00200

VCID: 2B51039FF395

No fault code found.

-------------------------------------------------------------------------------

Address 19: CAN Gateway Labels: 1K0-907-530.lbl

Part No SW: 1K0 907 530 K HW: 1K0 907 951

Component: J533__Gateway H04 0021

Revision: H04 02 Serial number: 240307F1002409

Coding: 3D3F034007002002

Shop #: WSC 00066 000 00000

VCID: 2F69178FC78D

No fault code found.

-------------------------------------------------------------------------------

Address 25: Immobilizer Labels: 1K0-920-xxx-25.clb

Part No SW: 1K0 920 873 B HW: 1K0 920 873 B

Component: IMMO 3HL 1610

Revision: V0003000 Serial number: VWZ7Z0G9065994

Shop #: WSC 00000 000 00000

VCID: 2B51039FF395

No fault code found.

-------------------------------------------------------------------------------

Address 42: Door Elect, Driver Labels: 1K0-959-701-MIN3.lbl

Part No SW: 1K0 959 701 P HW: 1K0 959 793 L

Component: J386 TUER-SG FT 1133

Revision: 32008001 Serial number: 00000142978416

Coding: 0000180

Shop #: WSC 00066 000 00000

VCID: 3B7133DF03F5

1 Fault Found:

00096 - Drivers Door Central Locking (Safe) Motor (V161)

012 - Electrical Fault in Circuit

Freeze Frame:

Fault Status: 01101100

Fault Priority: 3

Fault Frequency: 6

Reset counter: 228

Mileage: 0 km

Time Indication: 0

-------------------------------------------------------------------------------

Address 44: Steering Assist Labels: 1Kx-909-14x-44.clb

Part No: 1K1 909 144 L

Component: EPS_ZFLS Kl.069 H07 1806

Shop #: WSC 00066 000 00000

VCID: 346318E32EAB

No fault code found.

-------------------------------------------------------------------------------

Address 46: Central Conv. Labels: 1K0-959-433-MAX.clb

Part No SW: 1K0 959 433 BT HW: 1K0 959 433 BT

Component: KSG PQ35 G2 020 0203

Revision: 00020000 Serial number: 00000000000000

Coding: 819002005283487F2D028C0D70884FC6F0FD00

Shop #: WSC 00066 000 00000

VCID: 83010B3FBB85

Part No: 1K0 951 605 D

Component: LIN BACKUP HORN H07 9001

Part No: 3C0 951 171 A

Component: Neigungssensor 002 0508

Part No: 3C0 951 171 A

Component: Innenraumueberw.002 0508

No fault code found.

-------------------------------------------------------------------------------

Address 52: Door Elect, Pass. Labels: 1K0-959-702-MIN3.lbl

Part No SW: 1K0 959 702 P HW: 1K0 959 792 L

Component: J387 TUER-SG BT 1133

Revision: 32008001 Serial number: 00000545778418

Coding: 0000180

Shop #: WSC 00066 000 00000

VCID: 3C7330C306FB

No fault code found.

-------------------------------------------------------------------------------

Address 56: Radio Labels: 1K0-035-1xx-56.lbl

Part No: 1K0 035 186 AD

Component: Radio GR0 034 0033

Revision: 0003404S Serial number: VWZ2Z2H6926151

Coding: 0040400

Shop #: WSC 10137 599 70238

VCID: 68DBBC9322E3

No fault code found.

-------------------------------------------------------------------------------

Address 62: Door, Rear Left Labels: 1K0-959-703-GEN3.lbl

Part No SW: 1K0 959 703 P HW: 1K0 959 795 G

Component: J388 TUER-SG HL 1120

Revision: 11006001 Serial number: 00000001488638

Coding: 0000144

Shop #: WSC 00066 000 00000

VCID: 3D753DC71DE1

No fault code found.

-------------------------------------------------------------------------------

Address 72: Door, Rear Right Labels: 1K0-959-704-GEN3.lbl

Part No SW: 1K0 959 704 P HW: 1K0 959 794 G

Component: J389 TUER-SG HR 1120

Revision: 11006001 Serial number: 00000001396857

Coding: 0000144

Shop #: WSC 00066 000 00000

VCID: 3E773ACB10E7

No fault code found.

End ---------------------------------------------------------------------

Modificat 26 Ianuarie, 2012 de atxcris

[Master89]

Ma poate ajuta cineva sa imi spuna daca se potriveste asta:5K0907044FQ la masina din semnatura?Vreau sa schimb modulul climatronic pt butoanele de scaune incalzite...Multumesc anticipat!

[nrobert13]

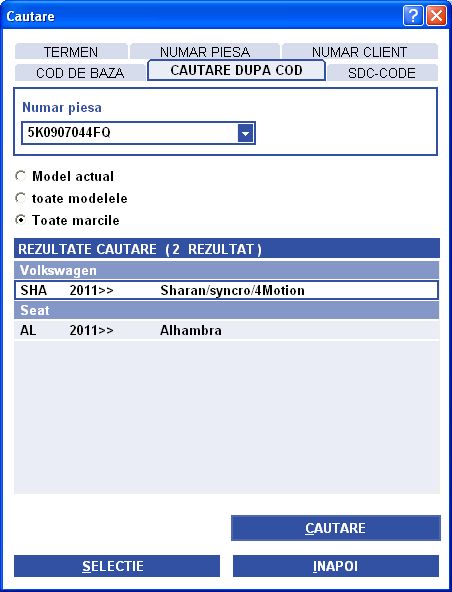

conform etka, s-a montat pe urmatoarele modele din poza:
