23 hours ago, Akaiu07 said:

Dacă masina a avut Discover Pro și camera OEM, ai semnalul camerei din spate în conectorul Îngrijirea Quadlock intra în unitatea AM. Conectorul roz pe care l-ai demontat este folosit pentru a duce semnalul LDVS de la Discover Pro la e cranul pe care l-ai dat jos.

Atasez poza cu conectorul quadlock și pinii unde are semnalul videocomplex al camerei din spate (FBAS1). Te legi pe firele respective și duci intrarea posterioară a unității AM.

Multumesc mult,de tot Akaiu07.Tin sa mentionez ca a mers indrumarea si schita d-voastra.Pun link de pe youtube, cu o scurta filmare ptr. cei ce vor sa-si monteze acest tip de navigatie.



[macphisto]

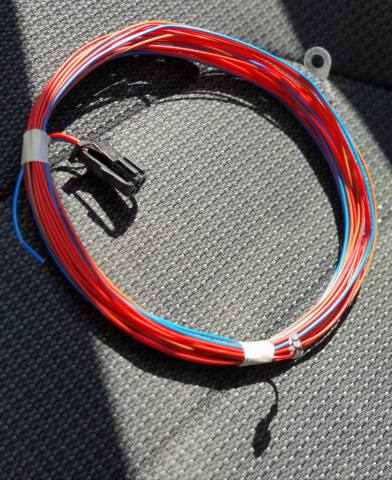

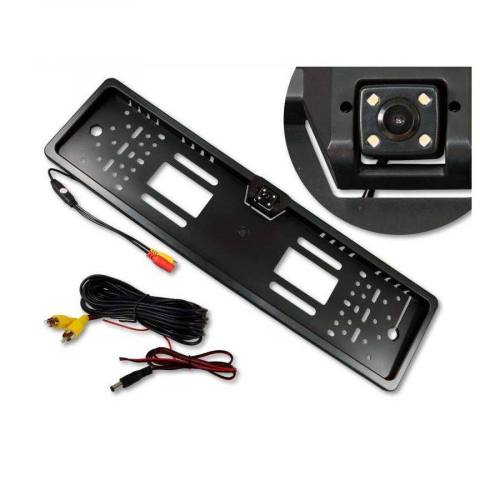

Salutare. Am luat si eu o cameră ce se conectează direct la RNS510, dar pe lângă camera ce se două mufe, si cablul care merge spre mufa din navigație, mai am un mănunchi de cabluri maro/rosu/albastru care habar nu am unde sa le leg. Logica imi spune ca maro e masa si merge la vreun șurub de la caroserie, dar rosu si albastru unde le-as putea lega la un passat variant in zona aia fara sa prajesc ceva? Si inca o intrebare, pe ce parte sa vin din fata până la hayon, partea șoferului ssu dreapta?  Mersi

Modificat 22 Aprilie, 2020 de macphisto

[F l o r i n]

rosu la un plus curat, din fata...albastru la lampa de mers inapoi

[macphisto]

Mersi. Plus curat din tabloul de sigurante e bun? Bricheta o fi buna?

[F l o r i n]

Oricare dintre acestea

[macphisto]

Mersi, maine ma incumet ca am mai mult timp  Sa vedem ce iese...

[macphisto]

Totul conectat,  codat pe modul 37 si pe modul 10, camera.low, imaginea e neagră. O fracțiune de secundă a avut la una din cuplarile la marsarier imagine, în rest doar.neagră. Vreo idee? M-am si chinuit ca dracu sa trec cablul prin manson la hayon. Am.resetat si unitatea după codari, inchis hayon, dracu sa o ia

[F l o r i n]

Vezi ce nu ai legat bine, vezi poate ai rupt ceva când ai tras cablul prin manson. Da, o porcărie cu acel manson  la variant

[macphisto]



Nu cred ca am rupt,  de aia m-am chinuit dar am tras cu simt. E ciudat si spatele unității (Continental, apropo,  ca am inteles ca pe Delphi mai da rateuri), ies si cad afara ff usor antenele radio,  si nu mai am muzica pe stânga,  revine daca apas cu mâna pe mufa mare. Foarte largi mufele, scurte cablurile. Se pot fixa mai bine? Cred ca e si ceva eroare acum pe modul camera?? Parca asta low e fara modul.

[F l o r i n]

da,camera fara modul, este low.

Vezi cu mufa cradle, nu ai băgat bine....nu ai voie sa nu facă bine contact, aia se clipseaza.

Ori camera e defecta, ori probleme conexiune. Altceva nu prea ai. Sa fie unitatea cu probleme, ma indoiesc

[macphisto]

E clar ca sunt probleme de conexiune, si suspectez in spate la RNS ca e ceva, in zona mufelor pentru ca...

Pe scurt povestea ar fi ca am scos unitatea si toate mufele, le-am bagat iarasi, bine, inchis clipsuri etc, resetat unitatea inca odata cu <> si *, si surpriza, mergea camera, dar nu era muzica pe stanga, cand miscam manunchiul mare de fire din stanga, pornea intermitent. Iarasi scoate tot, reclipeseaza etc, proba cu unitatea scoasa, bucurie mare, mergea si camera si muzica pe toate boxele. Oprit, taiat contact, bagat in bord cu grija,, strans suruburi pus fata inapoi, surpriza, iarasi e negru pe camera. Imi venea sincer sa ii bag un ciocan in ecran.

Deci clar e bine tras si nu e intrerupt altundeva (din moment ce nu am atins cablurile decat in zona din bord din spatele unitatii de navigatie), clar camera nu e defecta, ceva contacte pe acolo.

Oricum, e mizerie mare pe acolo, balanganeala in mufele alea si cabluri mega scurte la  economie, sau nu stiu daca asa e la toate passaturile, sau cineva candva inainte sa iau masina de la neamt a umblat pe acolo. Stiu ca pe vremuri se furau usor unitatile astea.

Nu imi place cum se clipseaza nici mufa mare, nici mufa de la camera, mi se pare ca nu sunt foarte fixe, chiar cu "manerele" alea inchise, parca au un pic de joc, nu strang clemele, o fi oxidate, nu stiu. Mai mult, eu la antena radio pe cele doua cabluri nu am niciun concetor tip fakra cum am vazut pe net ca ar trebui sa fie, sunt cele doua cabluri cu mufa metalica, le infig in unitate dar daca stranut, cad afara, am improvizat eu ceva acolo cu soricei... sa stea cat de cat la locul ei

Alta intrebare e daca e normal sa se incinga asa tare unitatea, o puteam tine in mana dar mergea ventilatorul cel mic din ea si era destul de calda. Nu vrea sa prajesc sau sa dau foc la masina.

Exista undeva vreun prelungitor / adaptor, cu toate mufele alea,, aia mare, aia de GPS si alea doua de antena, astfel incat sa prelungesc tot maldarul de cabluri si sa am loc de manevra pe acolo inainte sa sparg navigatia? Nu de alta dar mi-e greu la 120 de kile si mainile cat doua lopeti sa mavrez niste cabluri lasate atat de scurte ca nu pot scoate complet unitatea, bajbai cu degetele prin spate pe acolo.



[F l o r i n]

nu cred ca e chiar asa dificil. Daca e problema de conectica sigur o vei rezolva, cu ceva timp si calm

[macphisto]

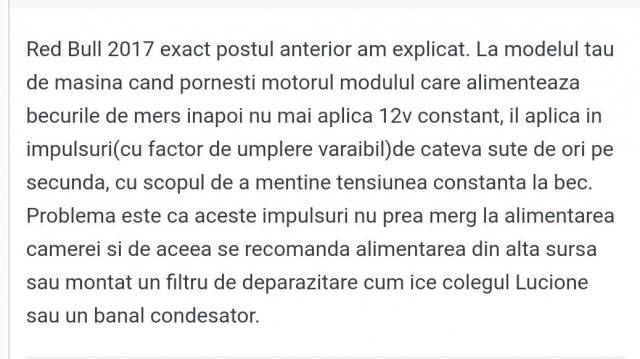

Revin cu noutăți după ce am citit atent TOT topicul. Am găsit ca e posibil ca tensiunea xe vine de.la bec marsarier sa nu fie continua ci impulsuri si de aceea nu merge, soluția fiind un filtru deparazitare, sau condensator.  Tind sa cred ca asta e, daca e doar contactul pus, merge, daca pornesc motorul merge o secundă, apar dungi si se face negru. Voi pune un film. Macar azi am luat si fixat mufele in navigație cum trebuie. Nu imi explic in schimb de ce alaltaieri a mers si cu motorul pornit inainte sa montez totul înapoi...

[catalinmiti]

Pe Golf 7 exista camera High, dar la care liniile de ghidaj sa fie fixe? Sau asta este diferenta practica intre High si Low, doar liniile sa fie mobile/fixe?

[F l o r i n]

Ce te interesează,  mai exact?

High= camera cu linii mobile.

Modificat 1 Mai, 2020 de F l o r i n

[catalinmiti]

Asta voiam sa stiu, multumesc mult!

[markbv72]

Va salut ! O intrebare, am citit pe forum dar nu m-am lamurit cum se fac legaturile intre un releu si camera de marsarier ! Masina este un golf plus 2006 , are senzori de parcare pe spate,inca nu m-am uitat unde este amplasata unitatea senzorilor sa vad daca pot conecta camera de acolo !

[F l o r i n]

da, in spate e modulul. Te vei conecta la lampa si cu releul, pt modelul acesta de camera si banuiesc ca o navigatie aftermarket

[Muale]

Am înțeles ca unele navigații aftermarket ce comunica pe can cu mașina, dau semnal către camera, nu mai e nevoie sa legi la lampa.

[Akaiu07]

Da, sunt unele  modele de unitati care genereaza alimentarea de 12V pentru camera, instalarea este mult mai usor de realizat. Dar la unitatile low cost nu o sa vezi asa ceva, trebuie instalare clasica cu alimentare de pe lampa marsarier.

[F l o r i n]

17 hours ago, Muale said:

Am înțeles ca unele navigații aftermarket ce comunica pe can cu mașina, dau semnal către camera, nu mai e nevoie sa legi la lampa.

putine. Asa cum a expicat si Akaiu

[florin r.]

On 4/30/2020 at 6:09 PM, macphisto said:

Revin cu noutăți după ce am citit atent TOT topicul. Am găsit ca e posibil ca tensiunea xe vine de.la bec marsarier sa nu fie continua ci impulsuri si de aceea nu merge, soluția fiind un filtru deparazitare, sau condensator.  Tind sa cred ca asta e, daca e doar contactul pus, merge, daca pornesc motorul merge o secundă, apar dungi si se face negru. Voi pune un film. Macar azi am luat si fixat mufele in navigație cum trebuie. Nu imi explic in schimb de ce alaltaieri a mers si cu motorul pornit inainte sa montez totul înapoi...

Nu e adevarat. Eu am avut camera low originala China pe rns 510, legata la bec mers inapoi si siguranta fata si mergea perfect , fara niciun filtru.

[F l o r i n]

Depinde de unități. La unele bruieaza cand e motorul pornit, la altele nu mai afișează deloc imaginea...si la foarte putine merge direct.

[markbv72]

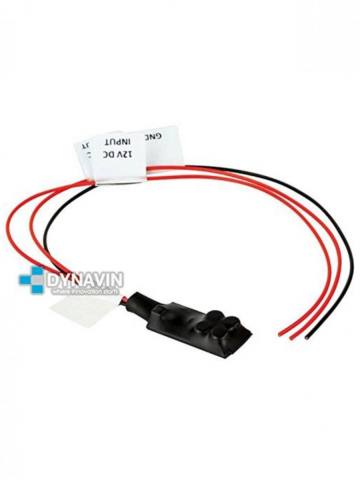

Multumesc pentru informatii, navigatia este PF73MTV xtron si am un fir" reverse in" care iese din mufa de la can si un fir "reverse in "care iese din mufa de la navigatie ! Cum leg camera ? Voi folosi si un filtru ca cel din imagine , nu pun releu ! E ok ?

Modificat 12 Mai, 2020 de markbv72

[F l o r i n]

De la care can....? De la modulul care il ai in spatele unității...cand zici can, e vb de can gateway,  al masinii..si nu are astfel de conexiune. Acum, vezi pe care pleaca + pt camera, cand bagi in reverse
