Senzor ploaie/lumina la Octavia 2

[KimDiesel]

Din scheme si din alte linkuri am realizat asa:

Pin1 - Siguranta nr.4 (5A) - in bloc sigurante
Pin2 - Ground
Pin3 - M16 - am gasit pe alt site ca ar fi Mufa C pin 12 (luminile de mers inapoi) - nu imi este clar care pin este, dar o sa caut firul cu multimetrul
Pin4 - liber
Pin5 - liber
Pin6 - T12a, pin 11 - Connect to dome light - presupun ca are legatura cu lumina plafonierei, voi masura cu multimetrul, firul cablajului cu care a venit senzorul are doar 10 cm, presupun ca pot sa il leg direct la plafoniera.

Senzorul:
Pin1 - siguranta nr.? (5A) - care anume in bloc de sigurante? pot sa gasesc orice plus permanent, dar vreau sa fie OEM
Pin2 - Ground
Pin3 - T8a pin 3 - am gasit Mufa F pin 3 - in centrala

[F l o r i n]

Siguranță Sc4. În panoul de siguranțe lateral bord stanga

[KimDiesel]

Deci amandoua firele de plus se duc in siguranta 4? Este plus permanent si la oglinda si la senzor?

Eu din schema inteleg ca oglinda se duce la SC4 care este plus pe contact, iar senzorul pe alta siguranta, care este plus permanent.

Modificat 26 Septembrie, 2019 de KimDiesel

[F l o r i n]

SC 4 pt senzor lumina la permanent, celălalt la plus contact... Cel pt oglinda. Nu am laptop acum cu mine sa îți verific unde.

[KimDiesel]

Multumesc, Florin. Astept, poate reusesti pana deseara. Pana nu stiu exact ce am de facut, nu ma apuc de montaj. Intre timp am montat parbrizul, merg fara oglinda

In schema de la Cristi, apare oglinda dusa la SC4

Modificat 26 Septembrie, 2019 de KimDiesel

[F l o r i n]

Nu am acum acces, ca sunt plecat, ajung mai târziu la mine la service. Dar, oglinda trebuie sa fie pe contact, senzorul permanent. Deoarece senzorul poate lucra și când nu ai contact pus, oglinda nu are voie... Și nu are de ce.

[KimDiesel]

M-am apucat de montaj, si este destul de greu sa masor cu multimetrul firele de la centrala. Inca nu stiu care sunt sunt pinii:

Pin3 oglinda - la care mufa/pin se duce in centrala? (luminile de mers inapoi)
Pin6 oglinda - T12a, pin 11 La care mufa/pin se duce in centrala?



[KimDiesel]

Conexiunile la Pre FL sunt asa:

Oglinda:

Pin1 - Siguranta nr.4 (5A) plus pe contact, era deja ocupata, am legat la ea
Pin2 - Ground
Pin3 - Mufa C pin 12 (luminile de mers inapoi)
Pin4 - liber - pt oglinda laterala heliomata
Pin5 - liber - pt oglinda laterala heliomata
Pin6 - Mufa B pin 11 - legatura la acest pin face ca oglinda sa nu mai fie intunecata la deschiderea usilor, odata cu aprinderea plafonierei. Firul este deja tras la plafoniera (culoarea gri).

Avand plafoniera de superb cu 6 pini, exista pin dedicat, oglinda lucreaza la deschiderea usilor si/sau la aprinderea plafonierei din buton. Am facut legatura la acest pin. Plafoniera are inca un pin liber, care cred ca este pentru plafoniera din spate.

Senzorul:
Pin1 - Siguranta nr.17 (5A) plus permanent, era loc liber. Nu stiu cum este OEM, nu am primit niciun raspuns la intrebare, dar nu mai conteaza.
Pin2 - Ground
Pin3 - Mufa F pin 3

[schflorin]

Salutare tuturor, scriu pentru cei care vor sa facă acest retrofit la senzorul de lumina /ploaie și oglinda retrovizoare interioara electroheliomata fără a schimba parbrizul (cel cu oglinda simpla):

1. După ce se demontează vechea oglinda, cu ajutorul unei sârme speciala (acea sarma cu care se taie masticul la schimbarea parbrizelor) se inlatura cu mare atenție acel suport pe care se prinde oglinda simpla. Dacă nu sunteți siguri ca faceți aceasta operațiune în siguranță mergeți la un centru de schimbat parbrize și rugați pe cineva de acolo sa facă aceasta operațiune. Acel bănuț negru de rămâne după ce ați înlăturat vechiul suport al oglinzii nu încercați sa îl curățați pentru ca nu veți reuși fără sa deteriorati parbrizul, pentru ca este cumva în interiorul sticlei probabil un proces făcut direct la turnarea sticlei.

2. Dacă nu aveți acel suport pentru fixarea noii oglinzi și a senzorului tot de la un service de înlocuit parbrize puteți face rost (de pe parbrizele sparte care au acel suport).

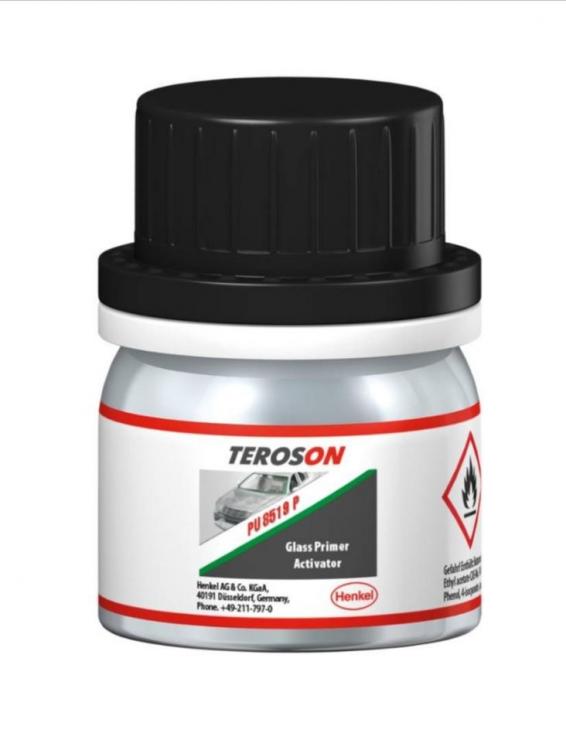

3. Pentru a desena acel contur negru pe care se lipește suportul oglinzii și al senzorului am cumpărat o substanță de la teroson (grund și activator teroson PU 8519P) și cu ajutorul unui șablon făcut din autocolant am pictat acel contur cumva între vechea pastilă de la vechiul suport și acea parte punctata din partea de sus a parbrizului. Atenție sa țineți cont ca dacă urcați mai sus decât trebuia ștergătoarele nu o sa mai treacă integral peste senzor și o sa aveți probleme la ploaie.

4. Eu am lipit acel suport pentru senzor și oglinda cu mastic pentru montaj sticla luat din dedeman și l-am lăsat 24 de ore sa se întărească după care am montat senzorul și oglinda.

Precizez ca mașina este o skoda octavia 2 2008 prefl și lucrarea are 2 ani și aproape 30000 km de când este realizata și nu are nici o problema, nu vibrează, nu s-a dezlipit, este totul ok ca în prima zi.

Mai jos va las poze cu produsele folosite dar și cu rezultatul final.



[ionalexandrudan]

Salutare,



Am intampinat in seara aceasta urmatoarea problema: am ridicat maneta stergatoarelor la prima pozitie, stergatoarele fac doar o cursa si se opresc; pe toate cele 4 subpozitii. Plouand, am mutat maneta la nivelul urmator: stergatoarele functioneaza normal, in timpul cat masina se deplaseaza, dar daca ma opresc la semafor, stergatorele se opresc si pornesc (automat) doar dupa ce plec de pe loc.

Am mutat la nivelul urmator, aceeasi problema ca la nivelul 2.

Ce ar putea sa fie, pana acum au mers fara probleme.



Masina are parbriz echipat cu senzori de ploaie si lumina din fabrica.



Mentionez ca acum 2 zile am uitat conectate in bricheta husele cu incalzire de la scaune, cam 38h; nu am putut porni masina (am facut doar o singura incercare, apoi am luat redresorul sa reincarc bateria, totul a fost ok).



Multumesc anticipat.

Modificat 4 Noiembrie, 2021 de ionalexandrudan

[F l o r i n]

Iti vede capota motor deschisa. Verifica switch yala capota, daca ea e inchisa bine...si switch e pe deschis, schimba yala. Pana atunci poti scoate mufa de la yala....pe partea pasagerului,  in fata, langa traegher.

[ionalexandrudan]

Salut Florine, mersi de raspuns.



O sa verific maine pe zi, poate se opreste si ploaia pana atunci.



Totusi, poti sa explici scurt care e legatura intre faptul ca nu merge primul nivel de stergere decat o data vs. switch yala capota?

[ionalexandrudan]

Florine, mai punem 1 an la cei 1000, deci 1001 ani fara reparatii :).



Am scos switch-ul, stergatoarele mergeau din nou normal.

Yala e foarte foarte murdara, am curatat-o doar putin, ca ploua f tare afara.



Am conectat din nou mufele, totul e ok. Merg toate pozitiile si nivelele de stergere.



*Maine merg la mecanic, am de schimbat kitul de garnituri la pompa tandem, il rog sa curete si yala, probabil nu mai culiseaza ceva bine inauntru.

** Am sters si erorile cu VCDS, aveam 2 pe stergatoare si senzor



01520 - Rain and Light Recognition Sensor (G397)
            004 - No Signal/Communication - Intermittent
             Freeze Frame:
                    Fault Status: 00100100
                    Fault Priority: 2
                    Fault Frequency: 1
                    Reset counter: 75
                    Mileage: 142507 km
                    Time Indication: 0
                    Date: 2021.11.02
                    Time: 31:63:63

             Freeze Frame:
                        OFF
                    Voltage: 9.25 V
                        OFF
                        ON
                        OFF
                        OFF
                        OFF



02383 - Windshield Wiper Motor Function Restricted due to Under-Voltage
            002 - Lower Limit Exceeded - Intermittent
             Freeze Frame:
                    Fault Status: 00100010
                    Fault Priority: 2
                    Fault Frequency: 3
                    Reset counter: 77
                    Mileage: 142507 km
                    Time Indication: 0
                    Date: 2021.11.02
                    Time: 31:63:63

             Freeze Frame:
                        OFF
                    Voltage: 9.25 V
                        OFF


Million thanks!

Modificat 4 Noiembrie, 2021 de ionalexandrudan

[F l o r i n]

Faceti o curatare, gresare, etc

[ionalexandrudan]

Salut, revin cu problema temporizarii stergatorelor, nemaiavand timp la mecanic sa desfacem bucati yala, acesta a dat din abundenta cu spray cat a putut in interiorul acesteia. Totul frumos si bine.



Ieri seara se repeta figura exact cum am descris initial. Azi, dupa ce a stat ploaia, am masurat pe pinii conectorului ce iasa din yala:

- simulat capota (yala) inchisa - nu exista continuitate, rezistivitatea intre pini e mare;

- capota deschisa (fizic) - multimetrul suna pe modul dioda, iar rezistivitatea este 1,6 ohmi si scade spre 0; deci switchul si-ar face treaba. Apropiind teminalele multimetrului am 0,5 (e bateria slaba).



Ca sa vad in continuare daca switch-ul functioneaza sau nu normal (si avand capota ridicata) am deconectat circuitul catre yala si am facut punte in conectorul tata -> in bord capota aparea inchisa; Inchid fizic capota, in bord apare capota deschisa.

Ridic capota iar, am scos puntea din conectorul tata, capota apare inchisa; conectez circuitul catre yala, capota arata deschis. Inchid capota, in bord apare capota inchisa, dau drumul la stergatoare, dau pe senzorul din parbriz cu "fas-fas", pornesc stergatoarele asa cum trebuie pe toate nivelele.



Inchid masina de 3 ori, repornesc, ud parbrizul, totul ok.



E posibil ca yala sa aiba inca mizerie, sau vreunul din contactele switcului sa fi ramas oxidate, avand in vedere ca o perioada temporizarea stergatoarelor merge brici si apoi dintr-o data nu?

[F l o r i n]

schimba yala, nu este o avere....

[ionalexandrudan]

Da, da, am dat comanda deja, dar pana vine si ajung sa o montez, imi sta pe creier problema :).

Modificat 9 Noiembrie, 2021 de ionalexandrudan

[F l o r i n]

scoate-i mufa.... trebuie sa mearga corect cu mufa scoasa

[ionalexandrudan]

Ieri nu a mai mers nici cu mufa scoasa, de aia am revenit "cu scrisul". Desi cu mufa scoasa imi vedea capota inchisa, la primul nivel stergatoarele porneau o data si atat, oricat am sprituit parbrizul cu apa apoi.(zona senzorului de ploaie).



De aia m-am si apucat de masurat, sa vad ce se intampla.

[F l o r i n]

cu mufa scoasa trebuie sa mearga, cand torni apa pe senzor

[ionalexandrudan]

Salut, am uitat sa revin cu feedback, problema a fost rezolvata; de fapt erau doua, dar bine ca am diagnoza si o tineam in portbagaj, eu aveam erori de contacte intermitente si ma uitam aiurea.

Am pus o yala buna, problema nu numai ca nu s-a rezolvat, dar stergatoarele nici nu au mai pornit.

Am curatat si gresat yala, apoi am cautat sigurantele F2 si F19 din compartimentul motor (am versiunea 3 de compartiment, 2007-2008, cu 30 de sigurante si releee).

Sigurantele erau usor iesite din locas, plus alte 4 (le-am luat pe toate "la pipait"). Le-am scos si le-am pus inapoi, am apropiat putin contactele, pentru ca ieseau si intrau foarte usor.

Acum totul e ok, nu mai am probleme din 23.11. Yala am dat-o inapoi.

Multumesc, multumesc si iar multumesc.

Forumul asta e extraordinar.

[Mihai94TDI]

Va salut, am nevoie de ceva informații în legătură cu montarea ulterioara a unui senzor de ploaie și lumina pe o skoda octavia 2 2.0 tdi din 2007, masina nu are funcția respectiva și nici senzor de ploaie lumina, ca să pot monta asa ceva pe ea ce de ce piese am nevoie? Ce am schimbat la ea este modul de confort din 3C0 937 049E am pus 3C0 937 049AJ pentru a avea funcția de cornering.

[andrei_221]

trebuie sa schimbi parbrizul cu unul cu suport pentru senzor si o oglinda heliomata

apoi 2 fire de la o siguranta si 1 fir din BCM pentru comunicatie + codare/

[Al Bundy]

3 hours ago, Mihai94TDI said:

Va salut, am nevoie de ceva informații în legătură cu montarea ulterioara a unui senzor de ploaie și lumina pe o skoda octavia 2 2.0 tdi din 2007, masina nu are funcția respectiva și nici senzor de ploaie lumina, ca să pot monta asa ceva pe ea ce de ce piese am nevoie? Ce am schimbat la ea este modul de confort din 3C0 937 049E am pus 3C0 937 049AJ pentru a avea funcția de cornering.

Ai schimbat CECM nicidecum modulul de confort.

[F l o r i n]

3 hours ago, andrei_221 said:

trebuie sa schimbi parbrizul cu unul cu suport pentru senzor si o oglinda heliomata

apoi 2 fire de la o siguranta si 1 fir din BCM pentru comunicatie + codare/

Andrei, la CECM / Bordnetz/ Centrala electrica, ca e non facelift. Și eventual firul de la mufa T10 buton lumini pozitia de auto la CECM,  daca nu-l are tras.
