Montare Instrument Cluster cu BC

[Marius]

Gabi, la masinile cu transmisie automata, daca apare o problema la cutie, e semnalata de BC.

[Geany]

salutare

am un passat 1.9 TDi ATJ 85 KW, an fabricatie 2000, fara bord computer

as vrea sa-mi pun bc. ce implica acest lucru????

am tot citit pe forum dar n-am gasit nimic despre acest subiect.

10x

Salutare,

Am vazut ca ai reusit sa montezi BC ul si arata super OK.Am si eu VW Passat An 1998 1.8 T,AEB,110 KW crezi ca se poate monta si la mine un asemenea BC?

Ce am vazut eu iti trebuie urmatoarele lucruri:

-Ceasuri

-Maneta

-Diverse cabluri cu papauci.

plus manopera bineinteles.

Imi poate spune cineva exact daca se poate pune pe acest model de masina BC si ce trebuie sa cumpar?

Thx

[C o s m i n]

Explicam si eu putin mai sus ce ai nevoie. Ai Passat B5, ca al meu, deci... merge montat. :vaidecapulmeu:

Doar sa fie de benzinar.

[F l o r i n]

Sal. Stie cineva cum este IC pt Passat cu computer de bord care are afisajul in locul in care este afisat ceasul? pt mai multe lamuriri http://vwforum.ro/index.php?showtopic=56500, postul 11 si poze la postul 14. Poate merge si la mine, ca si eu am ceasurile tot asa......o trebui doar maneta si ceva fire.........????

Modificat 19 Martie, 2009 de florinppp

[C o s m i n]

Florine, e un simplu sfat, dar de ce nu pui unul normal? Oricum deja sant ieftine, dar macar ai un BC calumea. :blah_:

[joky]

eu vreau de mult sa imi pun pe golf ceasuri cu bc

ce e in poza nu are bc(adica IC)e simplu bord

gasesti pe ebay.de, trebuie sa scrii doar kombiinstrument passat

sunt colegi care pt un comision rezonabil ti-l aduc

mai trebuie maneta cu butoane de bc si senzor temp exterioara si eventual pt nivel de ulei la baie+fir de la senzoru de temp tras in bord

iar la final laptopa si interfata pt imperecherea lor

bafta

[C o s m i n]

Ba da, are BC. :biggrin:

Se afla exact cum a spus si Florin, in locul unde afiseaza ora. Exista modele mai vechi de BC pentru seria B5 pana in '99 care afiseaza datele acolo.

De asta ii sugeram lui Florin sa cumpere un model mai nou.

[F l o r i n]

Da...mi-ar placea, dat trebuie sa gasesc pe cineva care sa se priceapa cu VagCom-ul...De montat il montez eu, dar restul trebuie sa gasesc pe cineva, pt IMMO. Cam cat m-ar costa si asta? In alta ordine de idei, IC merge chiar daca eu am AC si nu Climatronic. Este greu de montat senzorul de temp exterioara? Cat o costa si ala? De unde stiu ce IMMO are Passat ul meu ( pe chei scrie WITTE VELBERT si pe partea cealalta HAA (nu sunt cheile originale, desii am si card ul cu codul de bare, cheia de plastic si toate alea). IC ul merge indiferent ce IMMO are masina donatoare si cea ce primeste sau trenuie sa fie aceelasi tip. Multumesc celor ce au rabdare sa citeasca si sa raspunda parte din intrebarilor mele.

[C o s m i n]

In mod normal clusterul ar trebui sa aiba acelasi IMMO cu masina ta (IMMO 2 in cazul tau), dar din ce spune Redfighter, se pare ca merge montat si cluster cu IMMO 3 (de B5.5).

Senzorul de temperatura exterioara il iei de la dezmembrari daca ai noroc chiar pe gratis. E un fleac.

[joky]

sunt topic-uri mai multe legate de aceasta operatiune

http://vwforum.ro/index.php?showtopic=8448&st=0

si cel mai util

http://vwforum.ro/index.php?showto...ontare+computer

http://pics.tdiclub.com/data/500/6871Instr...art_Numbers.pdf

Modificat 20 Martie, 2009 de joky

[F l o r i n]

Trebuie neaparat pus senzorul pe baia de ulei? Cand am dat jos, acum ceva timp, baia de ulei, pe ea era o mufa (de cca 7 cm, plata), cu multe fire in ea. Ala este?

Cosmin, te rog, cand ai tu timp poate imi faci si mie o poza cu mot tau, sau unde vine montat senzorul de temp exterioara....

Eu ma gandeam ca o fi mai usor de realizat cu MFA, precum cel din poza atasata, pe mine interesandu-ma doar sa imi arate si mie consumul.....Ma gandesc ca poate trebuie doar maneta si ceva fire...?????

Dar, analizand mai bine poza (exceptand schimbarea iluminarii tip Audi ) cred ca si afisajul ceasului difera......


Modificat 20 Martie, 2009 de florinppp

[F l o r i n]

Hai ca nu cred ca sunt singur pe aici. Pe masinile noastre merg si IC urile de pe masinile de Anglia? In caz ca nu gasesc unul normal, am vazut pe la dezmembrari mai multe de Anglia. O merge schimbat vitezometrul sa il pun pe al meu. Este cinva prin bucuresti, care ar utea sa ma ajute cu montajul IC ului (rezolvarea IMMO, activarea cu Vag Com)? Daca da , astept si eu un pm cu costul manoperei.

in alta ordine de idei, va rog, astept si eu o informatie legata de amplasamentul senzorului de temperatura exterioara.

Pt computerul de bord trebuie sa ai musai senzor pe baie? daca da, o fi ala care l-am descris mai sus?

[gabriel]

Senzorul de baie nu e neaparat nevoie decat pt ulei, senzorul de temp iar nu are mare lucru legatura cu comp de bord pt consum ...

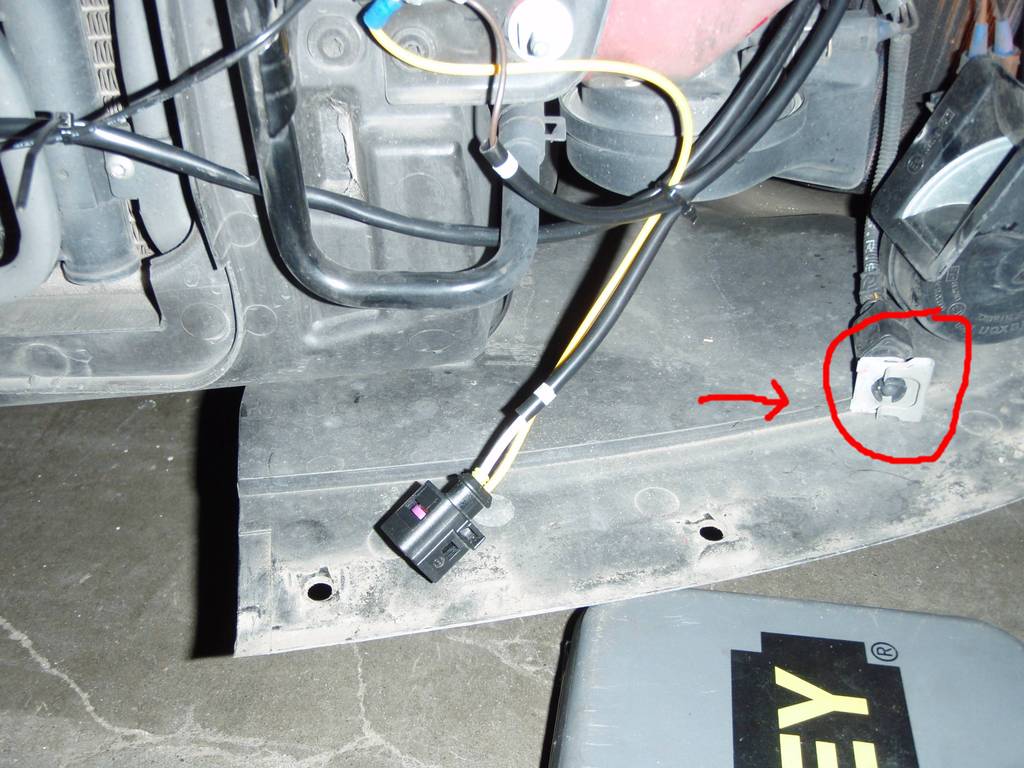

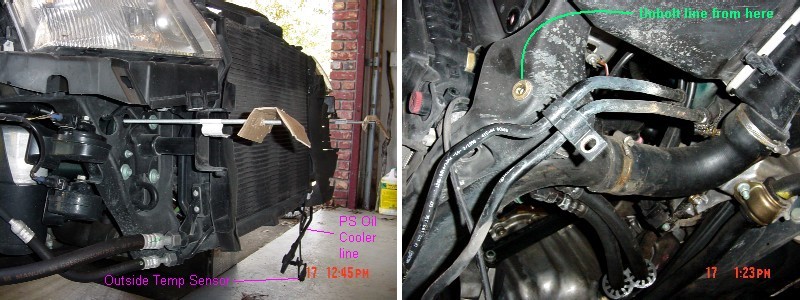

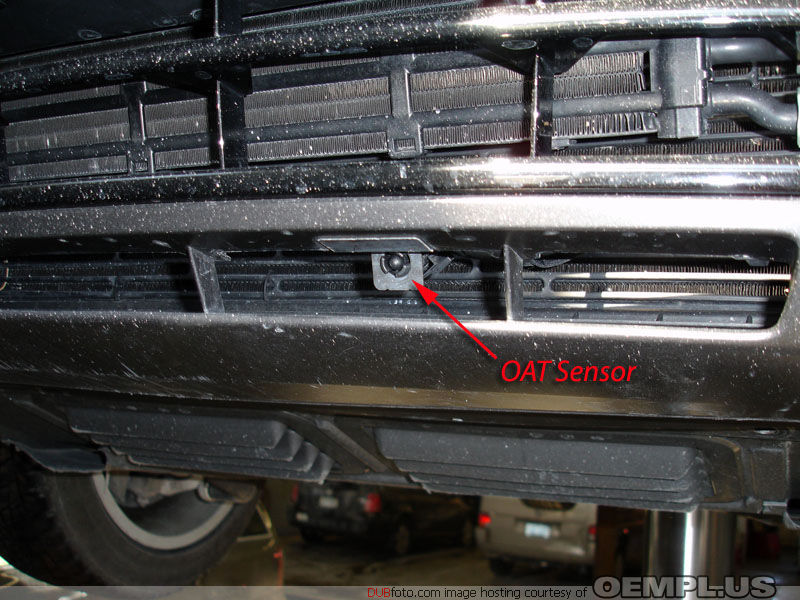

Merge si fara sa il pui numai ca nu va afisa decat niste linii in loc de temp ext, daca ai clima ai acel senzor.El se monteaza in bara in fata, oriunde vrei tu il poti pune e un senzor cu 2 fire care vede temp nu e mare lucru.

[F l o r i n]

Am gasit senzorul. Se numeste G17, dar cum l-oi conecta la IC ul ce urmeaza sa il montez?

[F l o r i n]

Ceasurile au venit. Scuze, geamul era murdar in poza, dar ma grabeam sa pun poza pe forum. Sa speram ca o sa reusim sa le punem, poate gasesc pe cineva in Bucuresti sa ma ajute. Mai imi trebuie maneta de stergatoare cu butoanele pt BC si cablurile . Cosmin, poti sa ma ajuti cumva cu o lista de necesare, pecum si ce operatiuni trebuie facute?

Ceasurile, daca le pun in locul celor de pe masina, ar trebui sa indice ceva (sa porneasca afisajul, chiar daca nu am maneta, ceasurile de la motorina si apa, lumina la bord si alte alea cand pun contactul) chiar daca nu se face activarea cu Vag Comul (IMMO), ca as vrea sa le vad un pic la lucru....

Daca da, dupa aia pot sa le pun pe ale mele la loc, si sa porneasca fara probleme, sau s-ar putea sa nu mai porneasca, decat cu interventia Vagcom ului. Astept raspuns, doarece as vrea sa le pun in week end. Merci!

Modificat 23 Martie, 2009 de florinppp

[C o s m i n]

Cred ca cea mai completa lista cu cele necesare e aici

Tin sa te felicit pentru achizitie. :)

Incet incet ajungi la rezultatul final.

Da, poti pune clusterul nou in locul celui vechi si poti sa te joci cu el cat vrei. Trebuie sa functioneze totul, mai putin pornirea motorului. Apoi poti pune clusterul vechi inapoi fara nicio problema. Va fi totul ca inainte.

[F l o r i n]

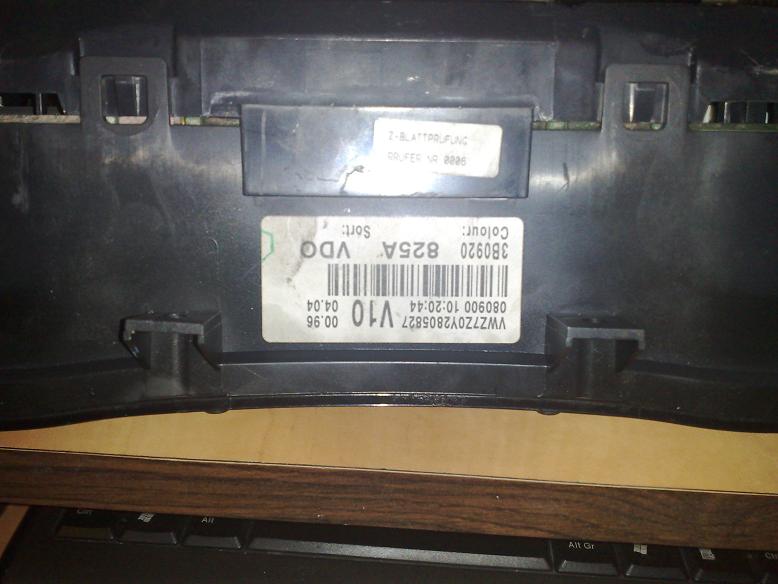

Cosmin. clusterul e VDO. Cod piesa 3BO 920 825 A. Sfatul tau privind alegerea lui, mi-a fost folositor.

[F l o r i n]

gata, veni si maneta. cod 4B0953503H si mufele care intra in ea. Care e vestita mufa cu 4 pini? sau era vb de mufa care intra in instrument cluster, sa stiu sa o procur si pe aia.....

[C o s m i n]

Alea sant mufele. Din ele va trebui sa scoti 3 sau 4 fire (nu mai stiu exact) si sa le plantezi in mufele ce le ai tu pe masina.

Mai trebuie 4 pini marunti ce vin in cele 2 mufe incercuite:

[F l o r i n]

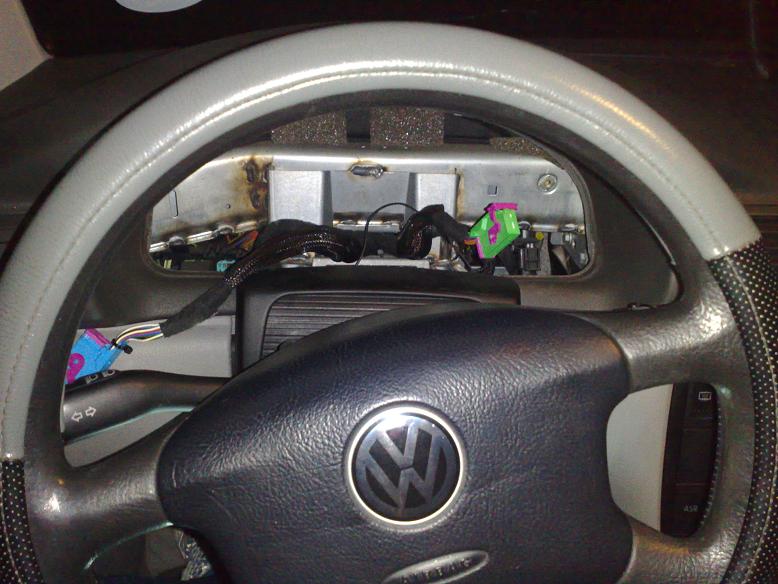

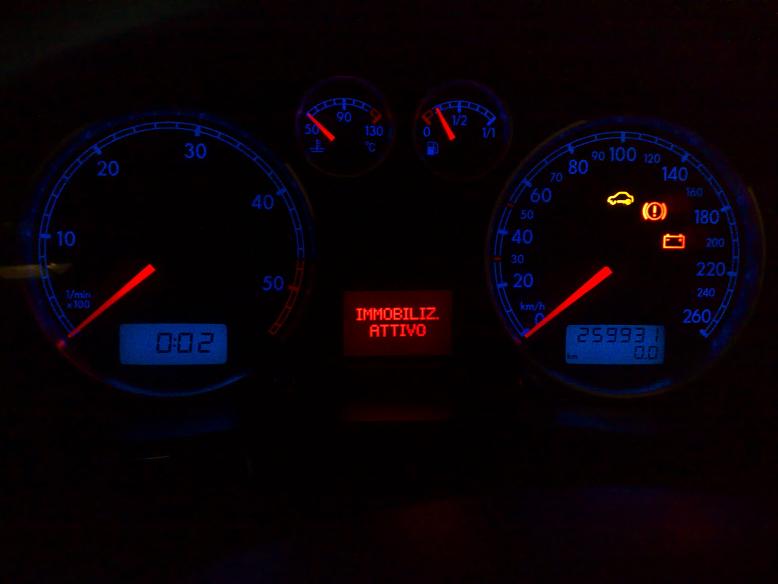

Acum am venit de la masina, unde am pus ceasurile de proba. Merg super si sunt in italiana (e bine dar se poate in engleza sau romana?). Msina donatoare avea aproape 260.000 km. Masina porneste dar se opreste imediat, neavand rezolvata problema cu immo. Am demontat ceasurile fara sa dau jos volanul, e adevarat cu ajutorul unei surubelnite cu arc, vezi poza.

Abia astept sa montez totul pe masina, ca arata belea.

[Zabin]

in romana nu ai cum sa il pui, il pui pe engleza din vagcom

eu am facut o mini modificare :salut: bordu de b5,5 nu avea bord computer si am pus doar cadranu si tagarile de la b5,5

Modificat 24 Martie, 2009 de Zabin

[JonDoe2]

Vestita mufa cu 4 pini e de fapt cu 6 pini, contine si pinii de temporizator :salut: Iar acesti pini vin in mufa verde de la ceasurile de bord :

Mufa verde - 32 pini:

23 - MFI call-up button - top (display switches down)

24 - MFI call-up button - bottom (display switches up)

25 - MFI save switch - reset

26 - Ambient temperature sensor input signal

Mufa cu 6 pini de la maneta:

3 - Masa - il poti lega pe masa existenta de la temporizator (nu mai stiu pinul dar e maro)

2 - corespunde cu 23 de la mufa verde

1 - corespunde cu 24 de la mufa verde

4 - corespunde cu 25 de la mufa verde

Modificat 24 Martie, 2009 de RedFighter

[F l o r i n]

RedFighter, as intelege mai usor daca ai putea sa faci o mica schema (desen)...asa ca pt novici. mi-ar fi foarte utila, pt a face eu partea mecanica si electrica. Deci ar trebui conectate firele mele la cele ce intra in mufa masinii, nu? Dupa aia mai ramane doar problema cu Immo.

Zabin, ai pus numai geamul si plasticul cu cercurile, nu? E super frumos. Da, ai cumparat tot bordul sau numai fata? tu aveai bc pe masina, u? Eu nu am bc si tocmai de aia ma chinui....da, nu mai am mult....

Ce parere aveti de ceasurile din clipul pus de mine mai sus?

Modificat 24 Martie, 2009 de florinppp

[Zabin]

Doar geamul cu cercurile si tagarile, eu aveam bc dar nu avea ala de b5,5 ca daca avea il puneam direct pe ala de b5,5

Felicitari florine, ai facut o alegere calumea :coffee_lol:

[JonDoe2]

Am reusit sa fac o schitza

Modificat 24 Martie, 2009 de RedFighter
