Montare Instrument Cluster cu BC

[oaspetele]

Salut,

Dupa ce am achizitionat masina - un passat highline din 2002 - am avut surpriza sa constat ca nu are computere de boed (consum mediu, km parcursi, etc). Nu m-a deranjat foarte tare la inceput, ba chiar deloc, insa acum incep sa simt lipsa lui. Ma enerveaza sa nu stiu cat merg/cum consuma/cati km mai fac.

Are cineva idee daca pot sa ii adaug aceasta optiune si cam care ar costurile?? De asemenea ma intereseaza cam cine ar putea sa faca aceasta adaptare.

Multumesc.

A

[kisslorand]

Ar cam fi mult de lucru... Trebuie sa schimbi bordul, manetele, cabluri... Mai urmeaza si partea cu recodare, adaptare bord nou + immo + chei

[alexrosiu]

Voi detalia un pic ceea ce a spus Lorand.

Nu poti face nimic cu bordul actual. Iti trebuie alt Instrument Cluster, schimbare care va implica si inlocuirea manetei stergatorului de parbriz (cu una care are butoane pt computer), senzor de temperatura externa (daca nu ai deja), plus cabluri pentru toatea acestea.

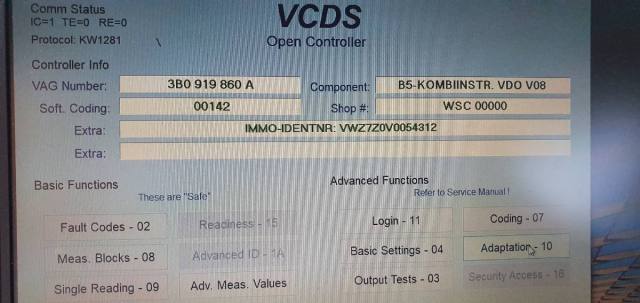

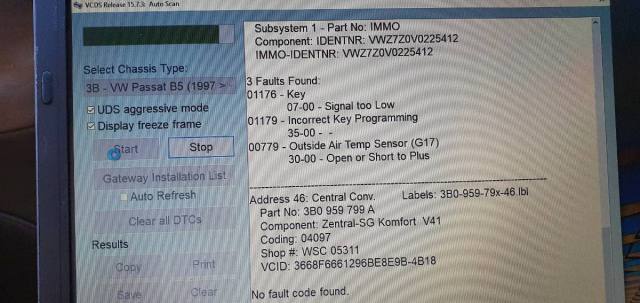

Odata cu schimbarea IC-ului, va fi nevoie sa readaptezi cheile pentru noul Imobilizator (inclus in IC).

Din cate stiu eu, consumul instantaneu se calculeaza pe baza masurarii cantitatii de motorina injectata. Daca reusesti cumva sa preiei aceasta informatie, iti poti construi cumva un gadget care sa iti indice consumul instantaneu; retinand valorile pentru o anumita perioada, eventual cu un anumit sampling rate, ai putea calcula si un consum mediu. Mi se pare insa o solutie destul de complicata.

[asergiu]

Consumul instantaneu cred e undeva la Controller-ul de Engine. Avand acesta se poate calcula consumul mediu.

Calculatorul din Intrument Cluster insa nu porneste numai de la cel instantaneu. Motiv - daca mergi o distanta (sa zicem 100m) cu vit II vezi cum evolueaza instantaneul. Daca te opresti insa pe loc ramane ultimul consum instantaneu - chiar daca cel calculat de ECU difera.

Practic trebuie sa te deplasezi ca sa ai afisat ceva coerent. (cel putin asa e la mine). Consumul e raportat totdeauna la distanta parcursa !

In Intrument cluster (nu mai stiu ce grup) sau engine (imi pare rau inca nu le stiu pe de rost) - se poate citi si cantitatea aprox de combustibil in rezervor. La mine aceasta nu este afisata de exemplu in Calculatorul de Bord. Am vazut ca la Passat afiseaza si autonomia care banuiesc ca o deduce din cantitatea de comb rezervor raportat la consumul mediu pe o anumita durata !

Masina mea e cea din profil. Stie cineva daca la Golf apare asa ceva (autonomia) - la mine nu apare. Ca sa apara si acest lucru banuiesc ca trebuie rescris softul din Instr Cluster !?

Se pot citi datele astea si altundeva decat din mufa OBD ? Ca banuiesc ca nimeni nu vrea sa stea cu interfata conectata la bord - doar ca sa aiba consumul instantaneu afisat undeva.

Adrian

[sicalosuu]

salutare

am un passat 1.9 TDi ATJ 85 KW, an fabricatie 2000, fara bord computer

as vrea sa-mi pun bc. ce implica acest lucru????

am tot citit pe forum dar n-am gasit nimic despre acest subiect.

10x

[diagnozaauto]

salutare

am un passat 1.9 TDi ATJ 85 KW, an fabricatie 2000, fara bord computer

as vrea sa-mi pun bc. ce implica acest lucru????

am tot citit pe forum dar n-am gasit nimic despre acest subiect.

10x

Pot sa iti montez eu computer de bord

Lui Cipos eu i l-am montat si merge foarte bine

[sicalosuu]

ms toturor pt ajutor, voi reveni cu poze si detalii dupa instalare

an nou fericit.

[cipos]

mi-am pui eusi mere impecabil... costuri: maneta 1,5 mil, manopera 100 de euro si bordul in sine .. functie de unde il iei, pe ebay se duce in jur de 100 euroi

[C o s m i n]

Salut. Sunt interesat si eu de un BC. M-au incurajat lucrurile citite aici. De mult timp urmaream asa ceva. As vrea sa stiu cat de cat exact la ce scor ajung cu toate cheltuielile. In cazul in care ma hotarasc sa fac operatiunea, m-ai putea ajuta cu procurarea pieselor? Multumesc.

Scuze pt.nedumeriri, ma adresam colegului Lucian, ca el se pare ca i-a montat BC si lui Cipos.

[sicalosuu]

cheltuieli cu piesele pana acum:

maneta: 37.80 euro (pt limuzina e cu 10 euro mai ieftina) maneta pt variant

bord second mini display: 97 euro (pt un maxi display cer in germania intre 230-250 euro :icon_cheesygrin: ) bordu

deci pana acum costurile sunt: 134.80 euro

ATENTIE preturile sunt de germania, piesele fiind cumparate de pe ebay.de, de un prieten, in RO sunt alte preturi.

in 20.01 ajung in ro piesele si urmeaza sa rezolv cu montaju si sa vad daca o meritat investitia.

revin cu info

bafta

[gicu]

Manetele(noi noute) : tempomat(CC-gra) + computer bord -- 5 mil

Cluster mini-dot : 150 E

Montaj : 150 E

Cam atat am platit eu pentru ele acum 4 zile. Evident trebuie si un meserias prin zona care sa faca aceste modificari. A iesit foarte bine, nu sunt probleme, nu scartaie nimic.

[ingerul_danutz]

daca am un b5 din 98 , cu AC ....daca montez bc o sa aflu si eu consumul?!? fie instantaneu sau media?

[sicalosuu]

daca am un b5 din 98 , cu AC ....daca montez bc o sa aflu si eu consumul?!? fie instantaneu sau media?

ar trebui sa se poata monta, dar daca ai ac si nu ai senzor temperatura cum e la climatronic, o sa trebuiasca sa-ti montezi si un astfel de senzor sau sa anulezi functia.

[C o s m i n]

cheltuieli cu piesele pana acum:

maneta: 37.80 euro (pt limuzina e cu 10 euro mai ieftina) maneta pt variant

bord second mini display: 97 euro (pt un maxi display cer in germania intre 230-250 euro :vaidecapulmeu: ) bordu

deci pana acum costurile sunt: 134.80 euro

ATENTIE preturile sunt de germania, piesele fiind cumparate de pe ebay.de, de un prieten, in RO sunt alte preturi.

in 20.01 ajung in ro piesele si urmeaza sa rezolv cu montaju si sa vad daca o meritat investitia.

revin cu info

bafta

Au venit piesele? Cu montajul cum stai? Am gasit un IC cu afisaj mic la un tip, dar mi se pare exagerat pretul de 180 Euro, chiar si negociabil.

[sicalosuu]

piesele au venit, tzeapa a fost mare, deoarece:

pretu era 97 euro, dar fiind cumparat de la firma trebuia platit mswt 16% + 8 euro posta in germania, + 35 euro atlasib pana in Ro, deci am ajuns cu un total de 155.52, doar bordu, maneta nu a venit inca (dar si acolo o sa am surprize neplacute).

intre timp mi-am lovit masina, n-am avut casco :rolleyes: si am nevoie de bani, asa ca l-am pus la vanzare la 180 de euro negociabil :rolleyes: .

daca reusesc sa fac rost de bani sa-mi repar masina nu-l mai vand.

[C o s m i n]

Am o intrebare pentru cei ce au montat, sau monteaza BC. Maneta de stergatoare (cea cu butoanele de BC pe ea) e la fel si la B5 si la B5.5, sau difera mufa. Banuiesc ca doar atata poate fi diferenta. E vorba de limuzina.

[diagnozaauto]

manetele sunt la fel,mufele sunt la fel

succes

[C o s m i n]

Dati-mi voie sa va prezint un nou Instrument Cluster pe masinuta mea :)

Tin sa-i multumesc colegului Mau mau de pe forum, pentru rabdarea si timpul acordat pentru realizarea acestei modificari.

Am muncit amandoi cam 6 ore. El pe partea de software, eu la partea de hardware.

De complicat, nu e asa complicat. Insa trebuie desfacute cam multe pana ajungi la cluster in sine. Recalibrarea acelor nu e greu de facut. Se poate si cu VAG COM, insa daca in pozitia de minim stanga e pe 0, e perfect.

Pentru cei care doresc sa-si monteze, usurati-va munca si faceti rost de la dezmembrari (cel mai bine) de 4 papuci ce vin in maneta si 4 ce vin in mufa verde de la cluster.

Ma deranjeaza doar nuanta luminii de fundal de la scala. Fata de clusterul vechi, care era usor movuliu, la asta e cu tenta verzuie si mai slab in intesitate. Mai trebuie sa modific cumva pozitia LED-urilor, fiind prea slaba lumina.

[Zabin]

Cosmin, de unde ai cumparat ornamentele de crom de la ceasurile de bord si cat te-au costat ?

Arata frumos cu ele :rolleyes:

[C o s m i n]

Da, e frumos :lol:. 120 de lei. De pe anunturi.

Ai PM.

[gabriel]

Deci domnilor cat costa o operatiune sau macar ziceti-mi ce sa caut la dezmembrari , bord cu totul adik ceasurile si maneta? altceva?

Daca trebuie codat cu ce merge cu vag com-ul stiam ca nu prea merge....,

Am vazut discutia de cheie pe cheie am doar un w , masina e un passat variant avb din 2001 break

E cineva care are tot ce trebuie si vrea sa vanda?

Modificat 21 August, 2008 de gabriel

[C o s m i n]

La dezmembrari clusterul e undeva in jur de 150-200 de euro, maneta vreo 30-40, si iti mai trebuie 4 fire cu papuci care intra in mufa de la cluster si in mufa de la maneta. Atat. Manopera depinde cine ti-o face. El ar putea sa-ti raspunda.

[gabriel]

mersi cosmin , dar daca masina e auromata imi trebuie cluster de automata cu bc?

[C o s m i n]

Da. Cel de masina cu cutie automata are display-ul putin altfel. Iti arata si pozitiile manetei.

[gabriel]

si conteaza daca pun fara alea ca oricum le am pe cutie scrise si nu se uita nimeni in bord , ma intereseaza daca numai din ala trebuie sa gasesc

ps la dezmembrari au numai ceasuri de dreapta pt masini de anglia firara sa fie

Modificat 24 August, 2008 de gabriel
