Tractor

DIY Plafoniera LED Golf 7

Recommended Posts

Tractor

Prima chestie pe care am vrut sa o fac la masina este sa pun becuri led in plafoniera, dar dupa ce le-am schimbat am observat ca becurile raman aprinse la o intensitate scazuta sau chiar lumineaza intermitent in unele cazuri datorita unei tensiuni care ramane pe circuit (led ghosting).

Nu am vrut sa tai fire si am vrut ca instalarea sa fie in asa fel incat daca apar probleme sa pot sa revin la cum au fost lucururile initial.

Aceasta problema apare numai cand este deschis circuitul care face ca becurile sa se aprinda atunci cand o portiera este deschisa, asa ca am instalat un rezistor in paralel cu acest circuit pentru a rezolva problema. Rezistorul pe care l-am ales a fost unul de 5W si in jur de 100Ohm (calculat cu multimetru) deoarece dupa ce am incercat cateva de la "chinez" am observat ca se incalzesc extrem de tare si repede, spre deosebire de acestea care se incalzesc greu si dupa 5 minute de utilizare ajung la o temperatura la care inca le poti atinge. In cutie vin 2 rezistori insa este nevoie doar de unul.

Materiale necesare:

-Trim removal tool

-Cositor

-Ciocan de lipt

-Rezistor Philips 5W

-Becuri LED

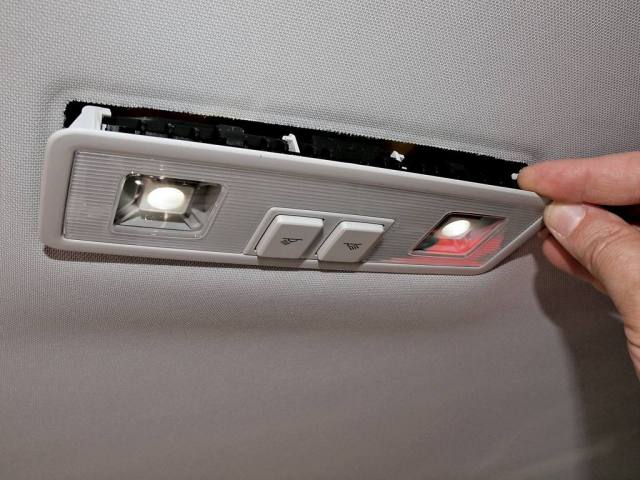

Primul pas a fost sa scot plafoniera, mai intai plasticul transparent si dupa unitatea, deconectand cele doua cabluri care sunt conectate la aceasta.

1.jpeg.d959dddda126116f2e054c70fb1053ac.jpeg  2.thumb.jpg.f834069f51ce2d7a63db3a087d01f28f.jpg

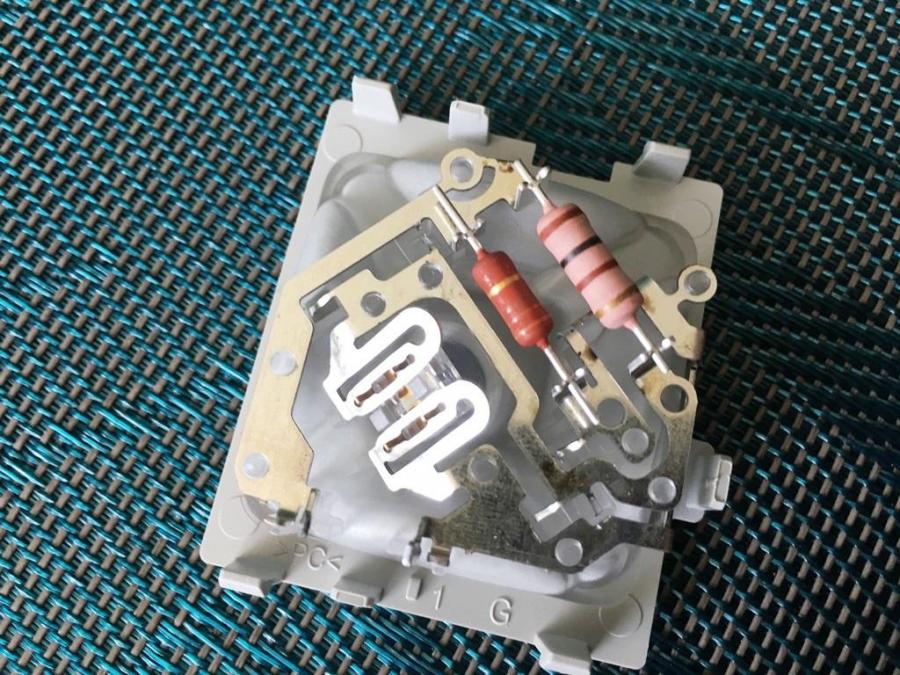

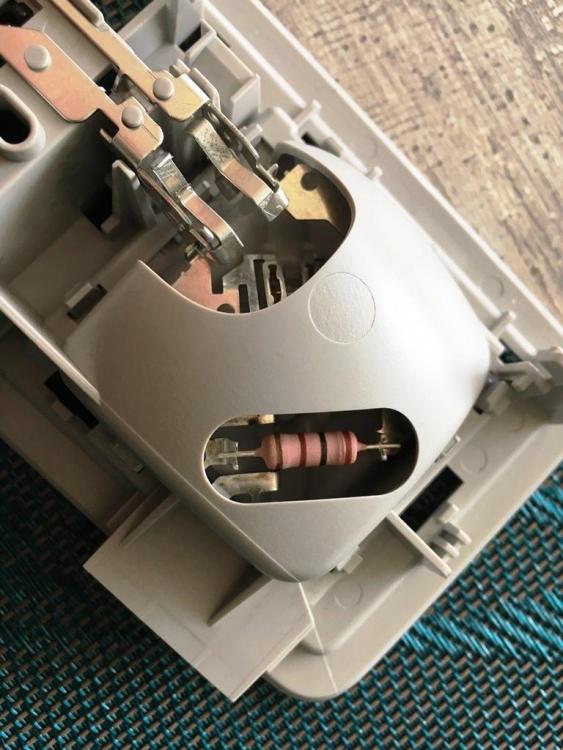

Dupa ce am masurat continuitatea circuitelor de la pinii de pe placa la borna pozitiva a soclului, la ambele becuri am aflat ca primul pin, daca este apasat intrerupatorul pentru portiere, trimite curent catre bec. Al treilea pin trimite curent la soclu atunci cand unul din butoanele de deschidere individuala a becurilor este apasat. Pinul 5 trimite curent fara sa aiba legatura cu vreun intrerupator, posibil sa fie de la iluminarea intrerupatoarelor, iar pinul 6 marcat de o sagetica este polul negativ.

Urmatorul pas a fost sa sudez rezistorul la pin 1 si 6, fara a fi nevoie sa tin cont de polaritate si sa instalez rezistorul cu banda dublu adeziva pe unitate.

3.thumb.jpg.bd29a2dc8b9630f2b422a52fb8e631ca.jpg  4.thumb.jpg.d1bccfac10aeb2e7e6a024180cd29437.jpg  5.thumb.jpg.c88e49299d4ae91326fd643648e36184.jpg  6.thumb.jpg.99ca482ef522c0df447d4c0074aa3435.jpg  7.thumb.jpg.696104784dc18da76e9160352845eb40.jpg

Am decuplat conectorii de la rezistor si a fost nevoie sa scurtez putin cablurile si dupa ce am sudat cablurile am lasat inca o data 5 minute pornite becurile cu o portiera deschisa pentru a verifica cat de tare se incalzeste rezistorul.

8.thumb.jpg.e7544f1172e6baf88fb65a6d9215dac5.jpg  9.jpg.f26ecd84c47b70e75da20ff5110bbf9f.jpg  10.thumb.jpg.c68937e3e888e9c1a37de92b57bfae67.jpg

Concluzii

Rezistorul este pus in functiune doar cand portierele sunt deschise si intrerupatorul apasat si nu cand este aprins un bec individual din intrerupator.

Rezistorul se incalzeste la temperatura lui maxima in curs de 2-3 minute iar dupa aceasta ramane constant la o temperatura la care poti tine degetul pe el fara sa creeze discomfort (nu am termometru laser asa ca asta e cea mai buna descriere pe care o gasesc). Acesta nu este in contact direct cu plasticele din apropiere si are suficient spatiu pentru a se raci eficient. La decuplarea contactului si la blocarea masinii becurile nu mai raman aprinse la o intensitate scazuta.

Share this post


Link to post
Share on other sites
IRONICK

Ce leduri ai folosit la plafoniera? O poza este de ajuns, doar curiozitatea.

Simularea sarcinii se poate face si altfel, fara sa induci consum suplimentar si temperatura. Printr-un filtru pe alimentare. PWM cu PWM nu sesizeaza sarcina.

On 8/1/2019 at 2:26 PM, Latty said:

Ledurile alea in link sunt o gluma proasta. Lumina albastruie, insuficienta, dispersie inegala, cri, calitate componente etc

Share this post


Link to post
Share on other sites
spiderman07




Eu am folosit de acestea. Peste tot pe unde am putut. Lumineaza foarte bine si inca functioneaza si nici o eroare. Lumina alb, nu albastra. Gasiti pe olx(sau din china mai ieftin).

  • Upvote 2

Share this post


Link to post
Share on other sites
IRONICK

Da, nu dau eroare, se vad rezistoarele de 150Ω montate pe pcb, sunt model multi-chip (COB). Majoritatea produc lumina peste 6000k, undeva in jur de 6500k, adica-i usor albastruie (alb-rece). Lumina alba, curata trebuie sa fie la 5000k, adica lumina zilei.

Nu as pune nici asa ceva, dar ma rog, fiecare cu preferintele lui.

Share this post


Link to post
Share on other sites
Tractor

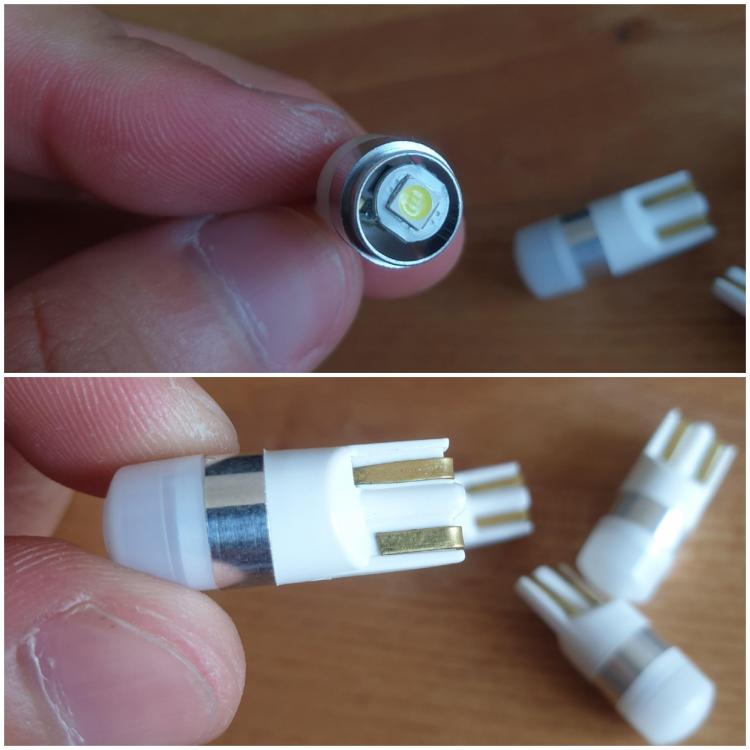

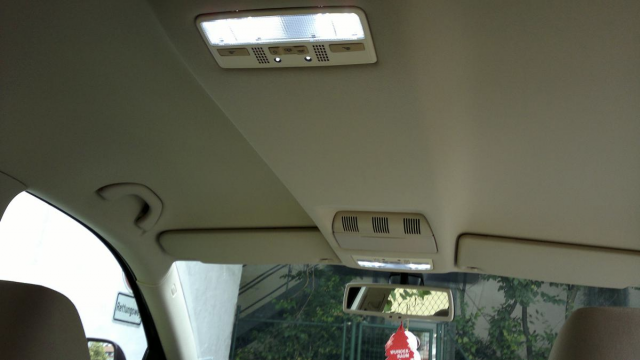

Eu am folosit niste led.uri de la chinez si am vrut sa fie fara rezistori expusi si dau o lumina excelenta fara vreo tenta albastruie si nici calde. La majoritatea led.urilor sunt probleme cu rezistorii tip smd...se incing foarte tare si pe perioade lungi de timp se ard( am avut problema asta la led.urile de la numere) si dau un miros oribil si matuieste plasticul. Daca instalezi un rezistor nu te mai bazezi pe rezistentele cu care vin led.urile si astfel le prelungesti viata.


Share this post


Link to post
Share on other sites
AndreyPH

Alea COB din postul lui spiderman sunt foarte bune, le-am folosit pe toate masinile mele, nu cred ca m schimbat doua de cand le am pe vreo masina. Lumineaza foarte bine, asemenator celor oem.

Share this post


Link to post
Share on other sites
IRONICK

Alimentarea ledurilor prin rezistoare in serie genereaza probleme de fiabiliate, pentru nu poate sa limiteze curentul la nivel constant.

Adaugarea unui rezistor in paralel pentru detectia sarcinii pacaleste pwm-ul, dar genereaza caldura si consum suplimentar (nu important, dar genereaza).

Chinezii nu vand leduri la 5000k, ci de la 6000k in sus. Asta inseamna lumina rece, albastruie.

Calitatea nu se gaseste pe ebay, aliexpress sau olx (ma rog, vand unele de 'firma' dar nu la 0.5$). Si asa sunt pline drumurile de pozitii chioare cu tenta albastra.

Un chip led de producator costa de la cativa euro in sus si scoate mult mai mult de 100lm/w (chiar si 170lm/w).

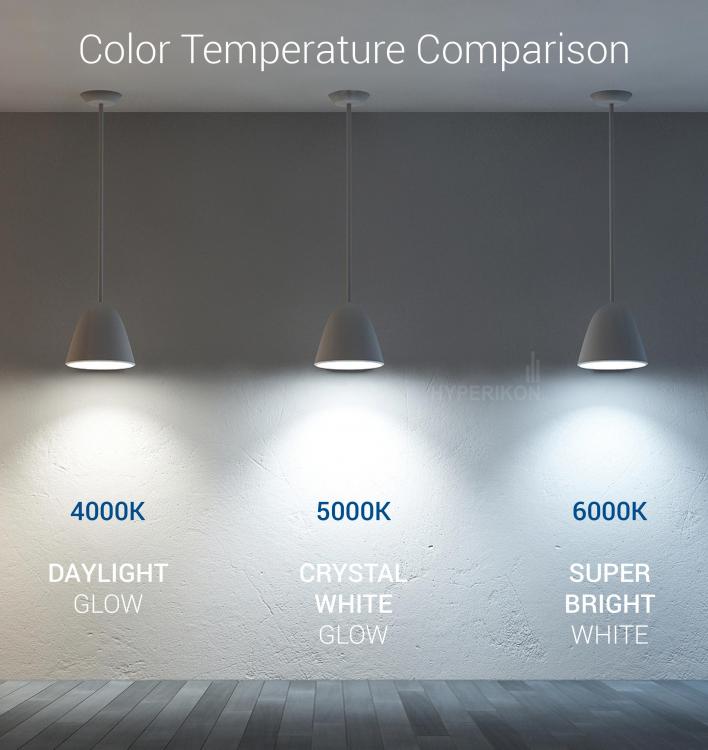

color-temperature-comparison-4000k-6000k[1].jpg  color_copmare_box[1].jpg

Share this post


Link to post
Share on other sites
Tractor

Pot spune ca la cele pe care le.am luat lumina nu are deloc tenta albastruie si in legatura cu pretul au fost in jur de 4 lei unul. Prin led de producator te referi la cele de la osram/philips caci ma gandesc pe viitor sa achizitionez pentru interior. Avand in vedere ca in plafoniera consumul total era de 20w rezistorul consuma 5w iar ledurile cam 1w fiecare adica tot ajungi la un consum de doua ori mai mic. Eu am folosit rezistorul pentru a nu mai sta aprinse led-urile cand nu sunt folosite. Nu intentionez sa folosesc la pozitii pentru ca farurile sunt led.

Share this post


Link to post
Share on other sites
Aerofan

Daca tot am vazut ca se discuta de LED, hai sa va intreb eu ceva. Pe spate nu am lumina la butoane sa vezi unde sa aprinzi lumina de ex (nu ca ar fi necesar dar am eu piticii mei). Se poate pune LED acolo? Sau exista plafoniera cu LED, de ex pe Passat sau Skoda sau mai stiu eu pe unde?

Asta e codul meu de piesa si nu are LED in butoane: 5G0947291K

LE: ca idee de back up, sa fie OEM, probabil ca voi cumpara o plafoniera de fata si iau de acolo butoanele cu LED-uri cu tot si le lipesc in spate :D . Voi sti sigur daca functioneaza doar dupa ce inspectez ambele plafoniere la mine la masina. Butoanele par sa aibe aceeasi marime si fata si spate.



Share this post


Link to post
Share on other sites
IRONICK
On 8/22/2019 at 1:00 PM, Tractor said:

Pot spune ca la cele pe care le.am luat lumina nu are deloc tenta albastruie si in legatura cu pretul au fost in jur de 4 lei unul. Prin led de producator te referi la cele de la osram/philips caci ma gandesc pe viitor sa achizitionez pentru interior. Avand in vedere ca in plafoniera consumul total era de 20w rezistorul consuma 5w iar ledurile cam 1w fiecare adica tot ajungi la un consum de doua ori mai mic. Eu am folosit rezistorul pentru a nu mai sta aprinse led-urile cand nu sunt folosite. Nu intentionez sa folosesc la pozitii pentru ca farurile sunt led.

Ma refeream la chip in sine cumparat de la distribuitorii de componente electronice consacrati. Asta cine se pricepe sa si-l construiasca singur.

Ca si model plug-n-play, da, cele de la osram/philips au produc lumina in functie de culoarea dorita. Nu exagereaza la 'cantitatea' luminii produse, dar si orele de functionare sunt pe masura.

Este adevarat, consumul cu rezistor in paralel nu depaseste cei 5W (eu ma refeream pe langa consumul ledului). Dar sunt si module W5W cu leduri care consuma mai mult de 5W ...

Ce ai pus tu in poze seamana cu cele de producator.

Edited by IRONICK

Share this post


Link to post
Share on other sites
Tractor
14 hours ago, Aerofan said:

Daca tot am vazut ca se discuta de LED, hai sa va intreb eu ceva. Pe spate nu am lumina la butoane sa vezi unde sa aprinzi lumina de ex (nu ca ar fi necesar dar am eu piticii mei). Se poate pune LED acolo? Sau exista plafoniera cu LED, de ex pe Passat sau Skoda sau mai stiu eu pe unde?

Asta e codul meu de piesa si nu are LED in butoane: 5G0947291K

LE: ca idee de back up, sa fie OEM, probabil ca voi cumpara o plafoniera de fata si iau de acolo butoanele cu LED-uri cu tot si le lipesc in spate :D . Voi sti sigur daca functioneaza doar dupa ce inspectez ambele plafoniere la mine la masina. Butoanele par sa aibe aceeasi marime si fata si spate.



Ce idee faina. Nu par sa fie aceleasi intrerupatoare dar daca se potrivesc ai putea sa pui de la o plafoniera din fata dar trebuie sa te si legi la cablurile care lumineaza butoanele din fata, iar daca nu se potrivesc ar mai fi o varianta sa sudezi un led smd cu un rezistor corespunzator in intrerupator dar asta daca acesta permite trecerea luminii. Pare cam mult chin pentru niste butonase dar stiu si eu cum e sa ai pitici 😂.

Share this post


Link to post
Share on other sites
motanul lenes

O intrebare, oarecum in legatura cu topicul. Am achizitionat de curand un Golf 7,5 identc cu al tau, versiunea Trendline. Plafoniera mea nu are suportul de ochelari si m-ar interesa acest lucru. Am intrebat la reprezentanta, si plafoniera cu suport de ochelari , chioara, fara electronica, intrerupatoare, microfoane etc, costa 90 de lei, iar echipata full costa 400. Pentru ca ai dat jos plafoniera, intrebarea mea ar fi daca se poate muta fara batai de cap electronica de pe actuala plafoniera, pe una neechipata, cu suport de ochelari. Multumesc!

Share this post


Link to post
Share on other sites
Aerofan

Mda, se pare ca intampin multe greutati. Nu e placa in spate, doar sine de curent. In fata placa e in forma de U si nu se potriveste. Butoanele nu au trecere de lumina. Cam asa arata plafoniera fata demontata

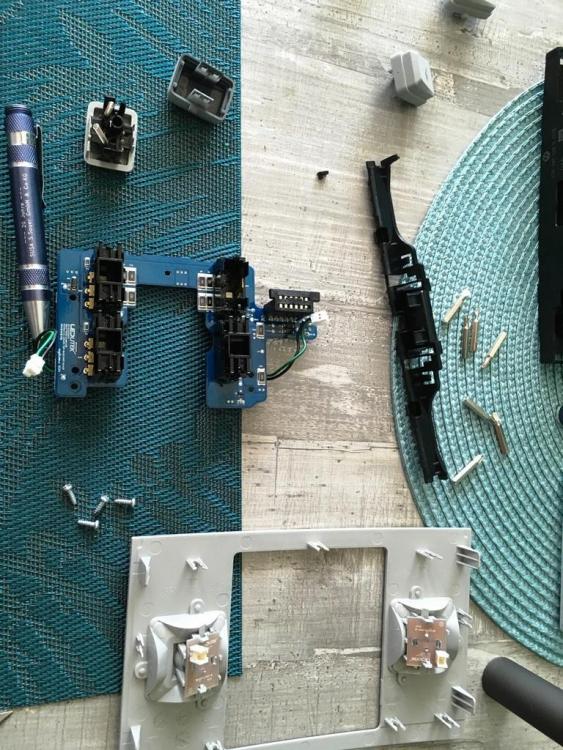

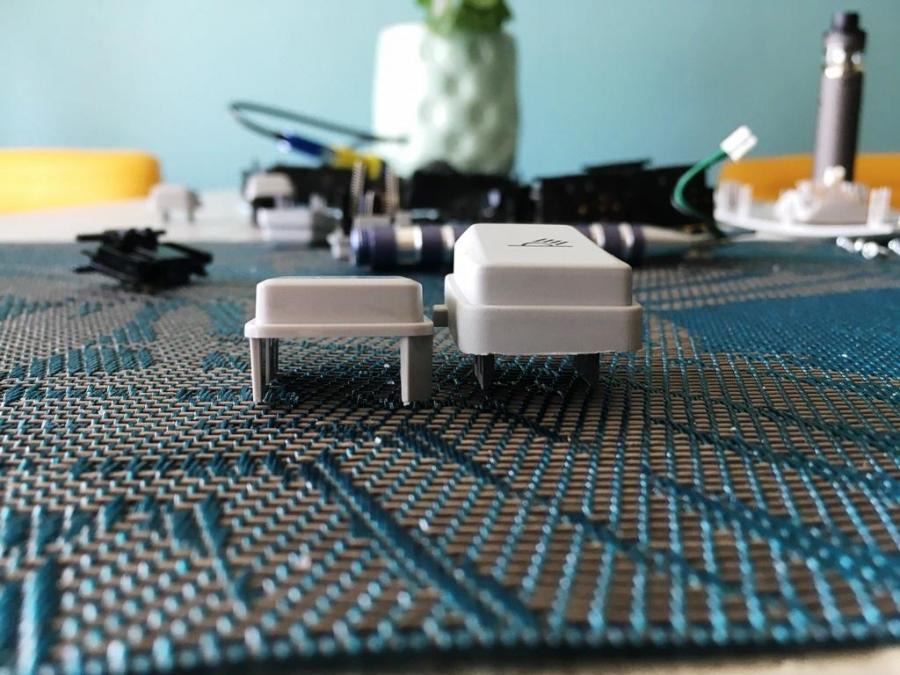

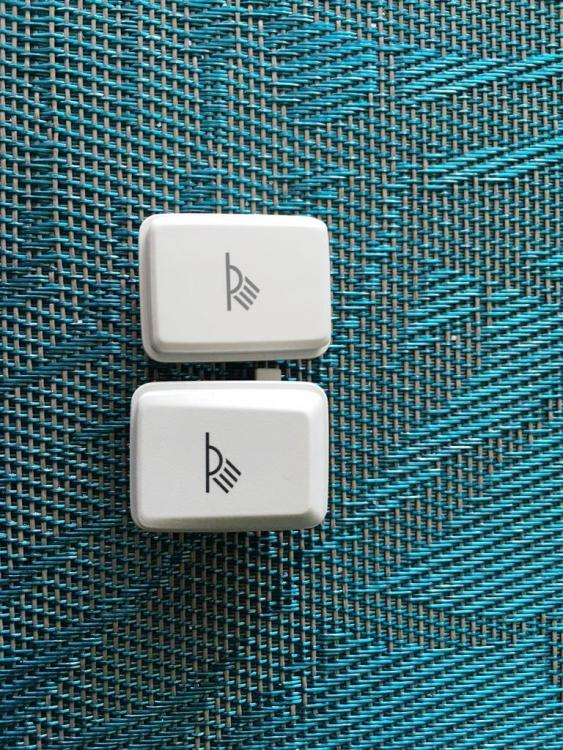

Si asa arata butoanele, jos si stanga e butonul de pe fata.
IMG_3996.thumb.JPG.8f50009dae2071d36e690e783f6b39ee.JPGIMG_3997.thumb.JPG.aee47ad5d33212c790d3ccd692a1710b.JPG

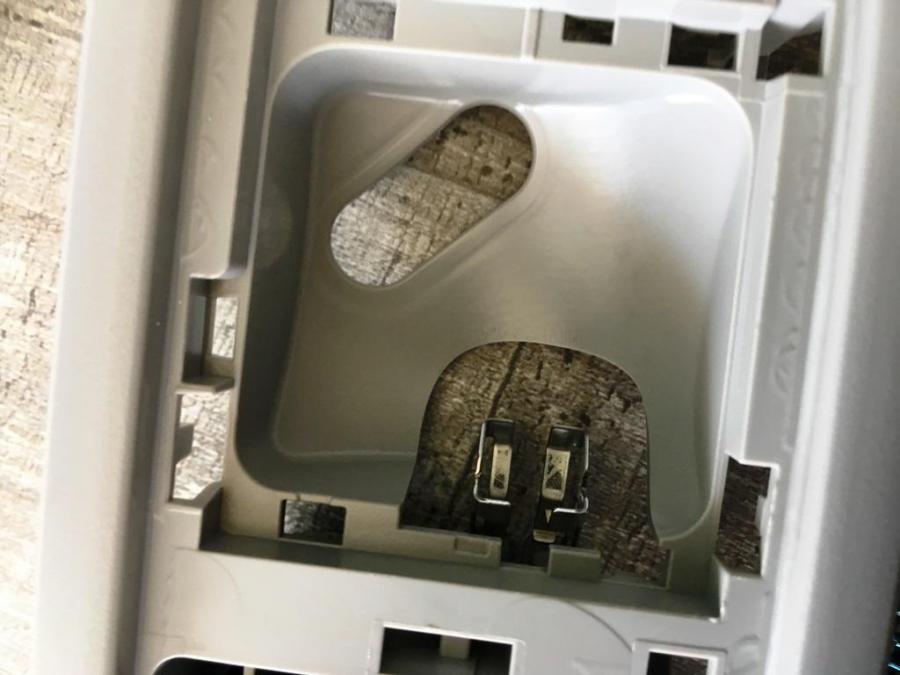

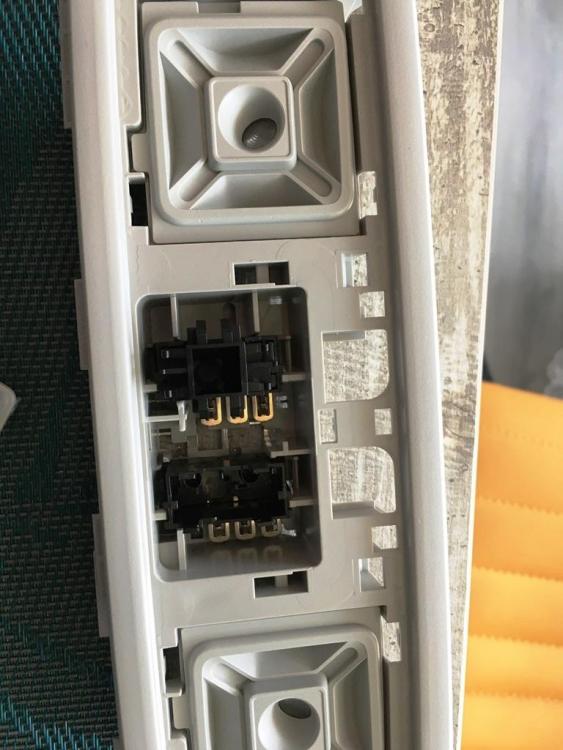

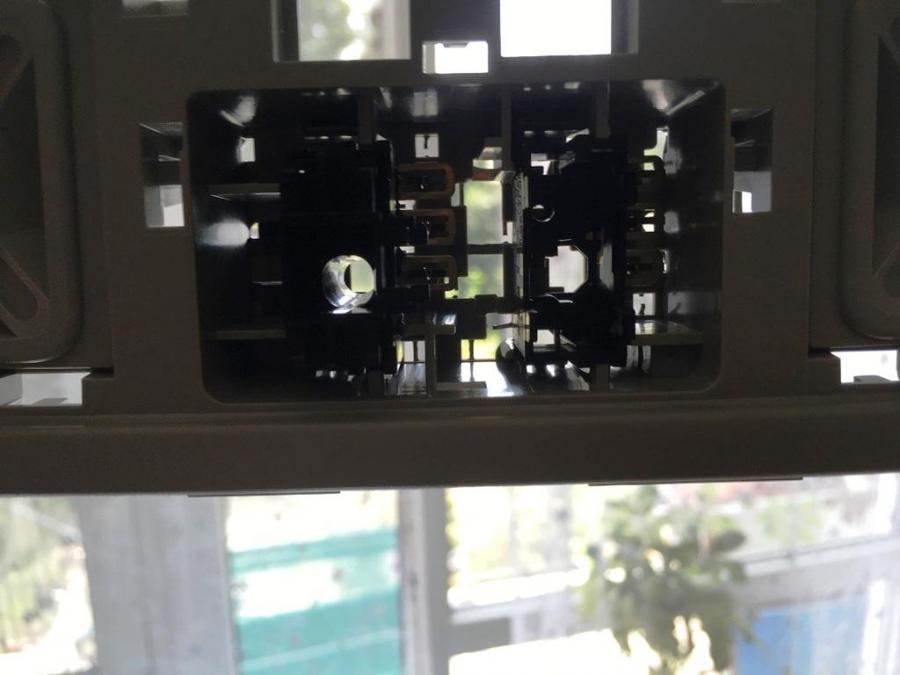

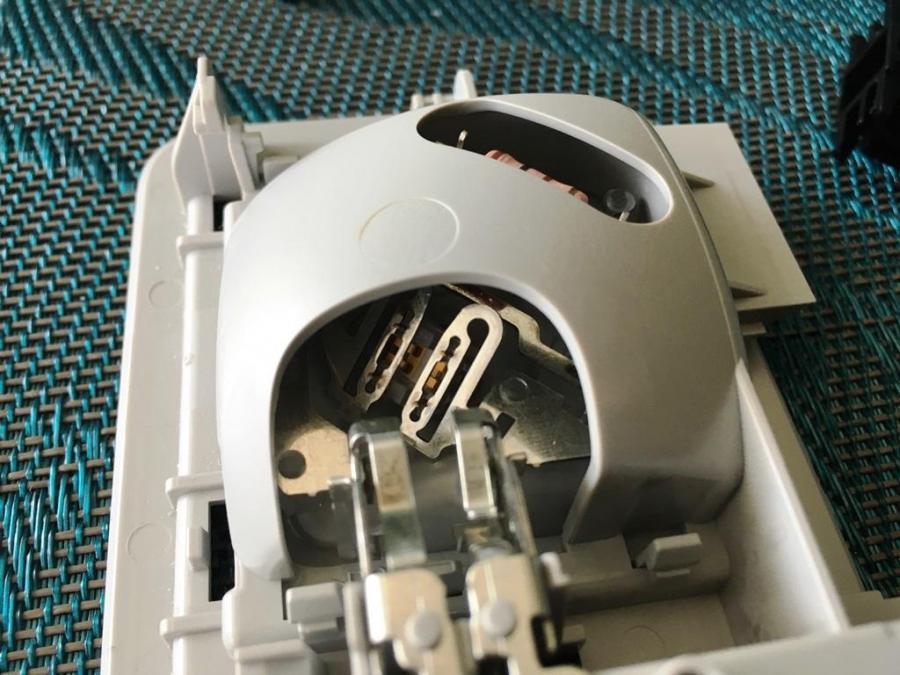

Si asa arata plafoniera de pe spate desfacuta, se pare ca LED-ul se schimba cu tot cu carcasa
IMG_3990.thumb.JPG.f777c9273228fce66be46b8164773efe.JPGIMG_3989.thumb.JPG.4dde518f33b3b43b0cf868c37a76fa22.JPGIMG_3998.thumb.JPG.4b3d02f6e8a56cacb61669d35b3c2525.JPGIMG_3999.thumb.JPG.8fe9f873c49b42aafe3ebb1989c3260d.JPGIMG_4001.thumb.JPG.adf85ce77a41398ce6fac7644432aaf5.JPGIMG_4002.thumb.JPG.ac22293518881c56cb7e5f2dc9b14917.JPG
Momentan o las balta ca nu are rost dar mai studiem, poate se potriveste ceva de la Superb, din cate stiu in spate au butoanele luminate.

Share this post


Link to post
Share on other sites
IRONICK

Ai putea sa le luminezi spatele. Sa se vada conturul butoanelor.

Pinii ledurilor sunt tinuti prin presare mecanica. Chiar si ledurile din faruri au lamele de contact care nu-s lipite pe leduri.

Edited by IRONICK

Share this post


Link to post
Share on other sites
SFBogdan

Am cumpărat o plafoniera fata cu led si butoane luminate. Eu am avut pe masina (Golf 7.5) una cu becuri si fără butoane luminate. Lumina funcționează dar nu se aprind butoanele. De unde pot alimenta butoanele? Ma refer la o soluție cat mai simpla si eficientă, fără sa fie nevoie sa demontez jumătate de masina.

Share this post


Link to post
Share on other sites
F l o r i n

Nu ai alta varianta mai aproape, decat de la buton lumini

Share this post


Link to post
Share on other sites
SFBogdan

După ce conectez firele ar trebui sa mai fac ceva adaptări?

Share this post


Link to post
Share on other sites
F l o r i n

Nu,.doar conexiune

Share this post


Link to post
Share on other sites
SFBogdan

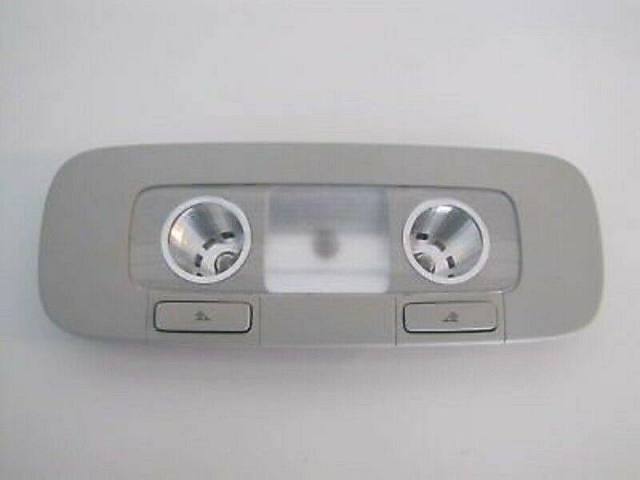

Aerofan am gasit o plafoniera spate cu butoane luminate. Este de Arteon si/sau Passat B7. Cea de Golf 7 este alimentata de o mufa cu 4 pini cu 3 fire iar la Arteon 6 pini cu 6 fire. Fara sprijinul lui  F l o r i n  nu cred ca o pot pune in functiune.

Edited by SFBogdan

Share this post


Link to post
Share on other sites
Aerofan

:scratch: pune o poza cu ea ca mie imi da cu rest legat de cum se potriveste.
Passat B7
Golf 7

LE: despre codul asta e vorba?
3G0947291A

Share this post


Link to post
Share on other sites
SFBogdan

Da acela este codul, dar am gresit eu. Este de Arteon si Passat B8.

O sa pun poze si cu ea desfacuta, daca te intereseaza.

plafoniera-spate-vw-arteon-3g0-947-291-a-956b8f15c3a409f110-0-0-0-0-0.jpg  106712b.jpg

Share this post


Link to post
Share on other sites
Aerofan

Nu e nevoie :D
Daca plafoniera de Golf are 3 fire si cealalta de Passat 6 fire inseamna ca se poate face imbinand plusul si masa cu firele din mufa direct pentru a alimenta pinii extra. Pentru ambientala se ia masa de la fir de masa din mufa si pentru plus se trage un fir din fata de la firul de lumini ambientale de la plafoniera fata (am facut la Skoda cand am pus plafoniera W8 in spate).

Ha ha, nu e greu. merci de pont. Singura chestie e ca trebuie dezmembrata plafoniera sa vezi care pini sunt care. Sau gasita schema electrica a plafonierei sa sti care pin e care.
Am comandat plafoniera cu tot cu mufa, cand o pun dau detalii cum se face :D sper sa reusesc si sa ard cat mai putine sigurante :))

Cred ca "sticla" se potriveste si asta inseamna ca o sa pot face fereastra de la LED exact ca si la golf, nu cu ferastruica aia mica de Passat.

LE: tocmai am demontat plafonierele sa vad firele, 3 sunt in spate, 6 sunt in fata. se pot trage firele care lipsesc din fata in spate. Va fi simplu de tot, cum am luat plafoniera cu tot cu mufa vad direct culorile la fire care unde sunt.
Fac poze de la montaj si le pun aici. Cam peste o saptamana preconizez :D



Share this post


Link to post
Share on other sites
SFBogdan

Ieri am primit plafoniera de Arteon, iar pe la ora 2 dimineata am desfacut-o si pe cea din golf sa le compar. Dupa ce am vazut in mare despre ce e vorba am postat, de aceea am si gresit si am zis passat b7.

Urmeaza sa mai fac verificari despre cum se monteaza, dar nu prea am timp.

Daca reusesti primul sa postezi.

Share this post


Link to post
Share on other sites
Aerofan

:banghead:
Eu din pacate am ajuns sa identific numai 2 din cele 6 fire.
Am vazut ca plafoniera are alta culoare fata de a mea asa ca am zis ca schimb carcasa, din pacate nu merge pentru ca e altfel aia fara lumina ambientala.
Asa ca

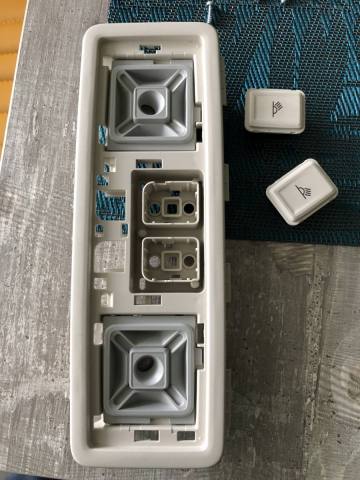

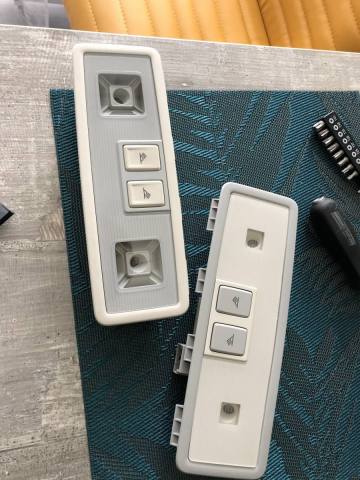

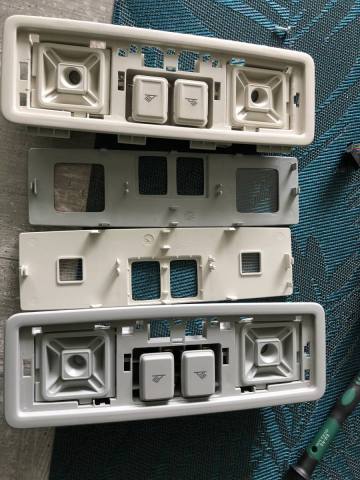

am schimbat numai sticla si ledurile, marginea si butoanele au alta culoare, asta e:
IMG_7845.thumb.JPG.6056322ee1f44e5f213003a1b4bfdb90.JPG  IMG_7846.thumb.JPG.740f31aa4eabadc9cd123f21aa35be3b.JPG  IMG_7848.thumb.JPG.c13f362b7a2ff63b2ad80c8967f2777d.JPG

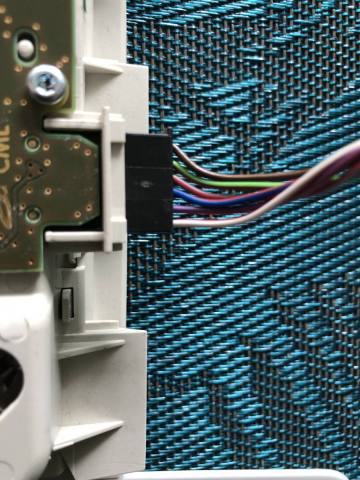

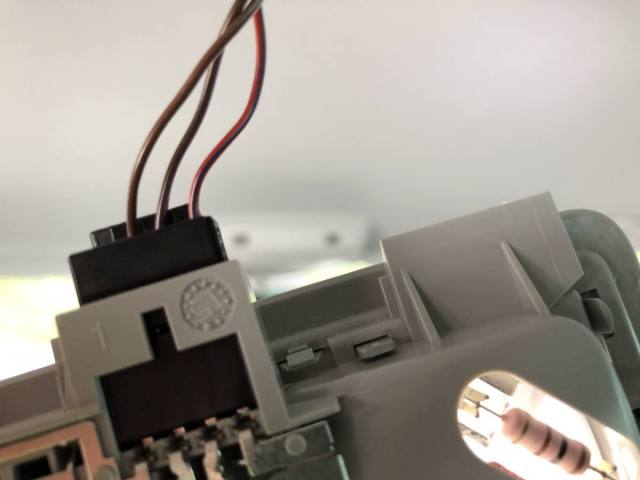

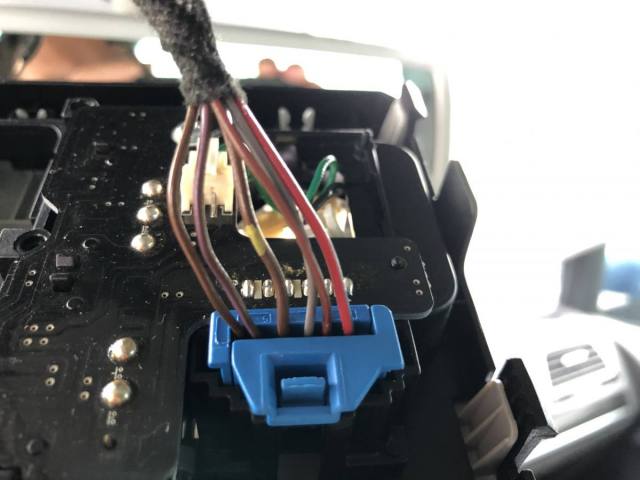

Apoi am ajuns sa vad cablurile, prima poza cele 6 cabluri de la plafoniera fata, a 2-a cablurile de la plafoniera spate si a 3-a poza cablurile de la plafoniera noua.
IMG_7841.thumb.JPG.9780df890e319cc43dd0050a94186d6a.JPG  IMG_7842.thumb.JPG.c95c7088e7ea500d17cfe5631766b99b.JPG  IMG_7843.thumb.JPG.56c315844c18d998be8824fa77725118.JPG

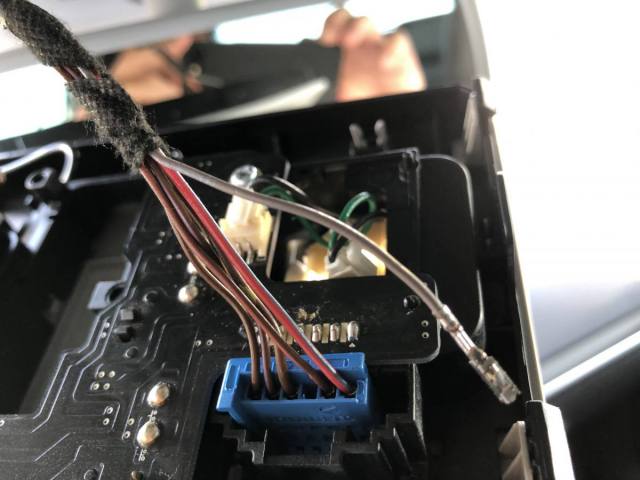

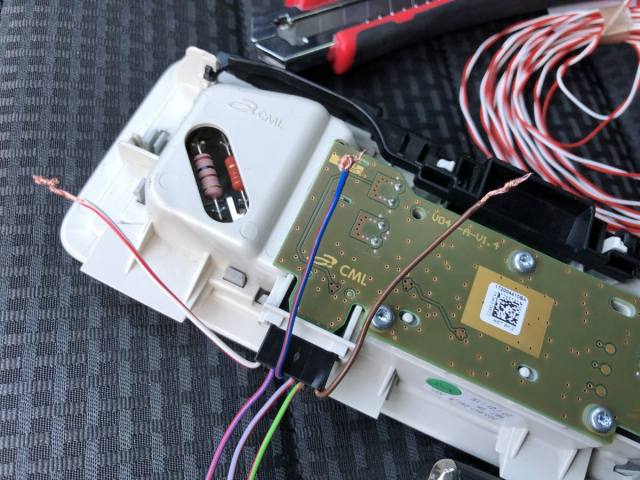

Aici am ramas blocat pentru ca am reusit sa identific doar cablul de masa, plusul nu face nimic la plafoniera noua (alb rosu cu rosu albastru nu aprinde plafoniera :( ), si am gasit cablul pentru luminile ambientale scotand-ul din mufa de la plafoniera fata am vazut ca nu se mai aprind ambientalele. La plafoniera noua ambientalele e cablul albastru rosu.
IMG_7850.thumb.JPG.f1a981a4de08c80d70839ac18f84776c.JPG  IMG_7851.thumb.JPG.3c0fefee25e4d2007254b7b5d438b61b.JPG
Mai departe nu am idee, am incercat tot felul de combinatii intre cele 3 fire din spate cu cablurile de la plafoniera noua si singura chestie ce am ajuns sa o gasesc a fost ca cele 2 cabluri rosu-verde si lila-rosu functioneaza cu cablul de plus doar separat, daca impreunez cablurile alea doua cu mufa de plus merg ledurile insa nu au dimming cand inchizi usa.
Am ramas blocat. Ma uit in elsa sa vad poate gasesc pinii de la plafoniera fiecare ce face. alb rosu nu cred ca e plusul permanent, insa care e oare ca le-am incercat pe toate si nimic.

@SFBogdan la tine am impresia ca daca nu ai 6 fire la plafoniera din fata din pacate nu va merge sa pui pe spate ambientalele :(

Share this post
