Carlig remorcare Octavia 2

[bogdan_92]

Inteleg.

Dar daca mai cumpar ceva adaptor/modul separat se poate rezolva problema?

Daca se poate doar cu instalatie OEM, o las asa cum e pentru moment.

[AndyCL12]

Buna ziua, am cumparat un carlig sh marca westfalia dar nu are schema de montaj electrica .ma poate ajuta cineva cu o schema montaj pt.modelu skoda octavia 2

[loghy]

Instructiuni de montaj pentru carlig: Westfalia_Carlig.pdf

Instructiuni pentru instalatia electrica: Westafalia_Instalatie.pdf

Verifica inainte codurile de pe module si carlig sa fie aceleasi cu cele din instructiuni.

Spor la montat

[vintu8959]

Buna ziua.As dori un sfat in legatura cu montarea unui modul electric la carligul de remorcare,am facut toate legaturile din prospectul modulului si a prizei cu 7 pini .si nu stiu unde se leaga firul de 12volti care alimenteaza modulul la panoul cu sigurante din bordul masini. Modulul este de la auto hak  si este modul electric can bus+priza 7pini

[andrei_221]

trebuie sa cauti un loc liber cu plus permanent si sa cablezi al doilea pin pentru siguranta.

[vintu8959]

tocmai asta nu stiu,unde as putea lega firul?

[andrei_221]

cu o lampa de control, cauti un loc de siguranta, gol, care are papuc doar intr=o parte si care sa aiba plus permanent, nu pe contact.  In acel loc vei pune siguranta, si al doilea papuc pentru firul care pleaca in spate la modul.

Avand in vedere ca trebuie demontat pe acolo ceva plastice ca sa iese treaba buna, mergi la un electrician mai priceput...

[BogdanOnet]

Sau poți folosii o adaptare ca cea din poza.

Știu ca nu arata la fel de bine dar scapi de cheltuiala cu electricianul.



[vintu8959]

Adaptorul  il pun in tabloul de sigurante si firul rosu il leg de firul de la modul?

[Al Bundy]

NU folosi mizeriile alea,. pune papuc pe fir si baga-l intr-un locas gol din tabloul de sigurante.

[BogdanOnet]

Cauți un loc gol. In partea de unde iese firul rosu pui o siguranță pentru modulul de la chirlig și la firul rosu legi plusul modulului.

In cazul in care nu găsești loc liber și sa fie cu 12v permanent asa cum se cere, poți pune in locul unei siguranțe existente și atunci siguranța existenta vine in locașul cel mai aproape de ploturi iar unde e firul rosu e siguranța pentru modul.



PS: am menționat deja ca nu e cea mai buna soluție ,dar e la îndemâna și e ieftina, mai ales ca nu e nevoie sa demontezi nimic.

[vintu8959]

Am legat firul rosu la siguranta 48 (telefon) are plus permanent (fara contact),acum nu stiu cat este de corect,am verificat cu un bec de 55w si nu mai taia alimentarea la pozitii la pornirea motorului.De ce trebuia plus permanent?Ramane de vazut cand leg rulota.

Modificat 12 Iulie, 2017 de vintu8959

[andrei_221]

pai daca pui plus pe contact, remorca nu va avea pozitii si nici avarii fara contact.

cand legi modulul la firele din triple, de acolo iei doar semnalul respectiv, care comanda un releu ce este alimentat de plusul respectiv tras de tine din fata.

[dinache]

Buna seara, am achiziționat un carlig de remorcare westfalia cu modul 8p0907383, mufa cu 13 pini, am instalația intre mufa și unitate, îmi lipsește cea care pleacă din unitate spre bordul mașini!  Sau un sfat cum sa leg instalația!  Am tot citit dar nu am găsit pe nicăieri schema electrica! Stiu ca mufa respectiva are 12 pini (4 groși,  8 subtiri) se numește 6q0972883b dar schema și cum sa fac instalați și unde sa o mufe nu am reușit!  Am luat teapa pana acum cu 2 cârlige și electricieni nu au reușit să l monteze corect! Vreau să l montez pe octavia 2! Cu stima



Modificat 30 Octombrie, 2017 de dinache
Incomplet (nu am specificat tipul masinii)

[andrei_221]

trebuie datele complete ale masinii (an fabricatie) pentru a vedea schema. NU stiu ce tepe puteai sa iei, daca luai modul universal CAN bus, era extrem de simplu de montat, trebuia tras un fir de plus din fata, iar semnalele se luau de pe triple.

[Al Bundy]

9 hours ago, dinache said:

Buna seara, am achiziționat un carlig de remorcare westfalia cu modul 8p0907383, mufa cu 13 pini, am instalația intre mufa și unitate, îmi lipsește cea care pleacă din unitate spre bordul mașini!  Sau un sfat cum sa leg instalația!  Am tot citit dar nu am găsit pe nicăieri schema electrica! Stiu ca mufa respectiva are 12 pini (4 groși,  8 subtiri) se numește 6q0972883b dar schema și cum sa fac instalați și unde sa o mufe nu am reușit!  Am luat teapa pana acum cu 2 cârlige și electricieni nu au reușit să l monteze corect! Vreau să l montez pe octavia 2! Cu stima



Posibil ca modulul luat de tine sa nu mearga pe masina ta, modulul este pentru masini pana in 2007. dar asta nu vezi decat dupa instalare.

[Seby19]

Nu știu dacă ai reușit sau nu să îl montezi. In caz că nu...te pot ajuta.. am făcut și eu aceasta operațiune....

[saymon]

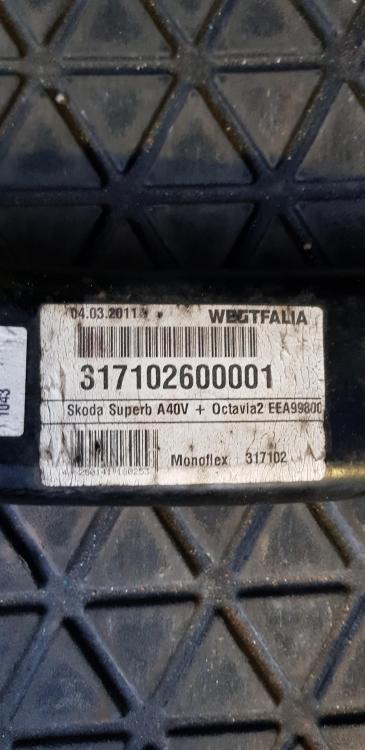

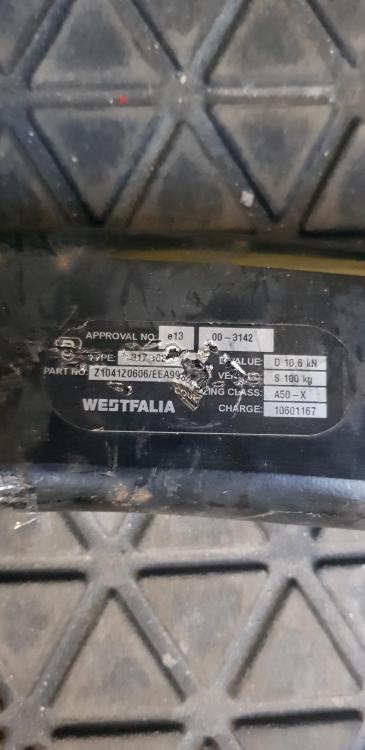

salut,  ma poate ajuta si pe mine cineva cu o schita electrica pentru un carlig de O2 facelift marca westfalia ? mentionez ca am tras firele pana sub volan , atasez  poze cu carligul

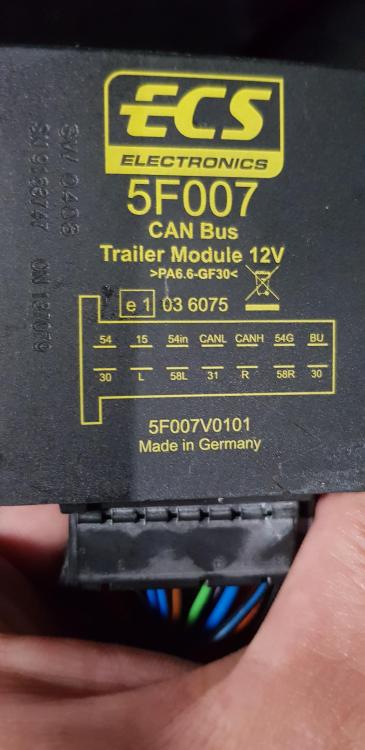

si am si trailer modul





[Al Bundy]

Ai semnificatia pinilor pe modul.

[saymon]

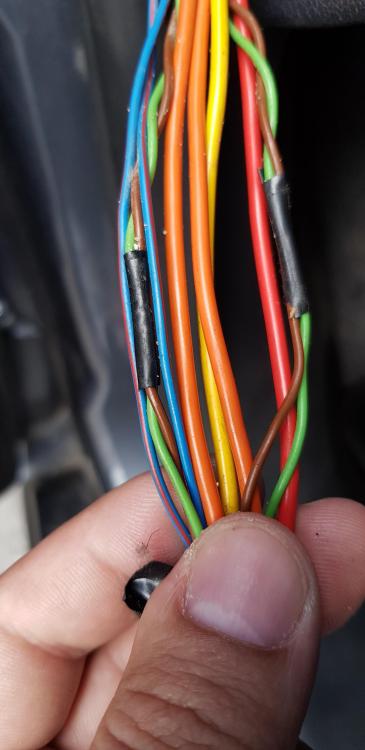

semnalizarile si pozitiile sa le leg de pe tripla spate ? eu am tras toate firele pana in fata la tabloul de sigurante

[Al Bundy]

nu se lega nimic la triple, la un modul OEM.

[cipikd]

Salutare. Am si eu o rugaminte catre un coleg cu O2 4x4, o poza cu priza de 13 pini desfacuta, ma intereseaza culorile firelor in ce pini vin.

[andrei_221]

in cercuri ai numerele pinilor, mai sus pe fire ai coduld e culoare.

in dreapta pozei ai legenda culorilor

[cipikd]

Multumesc mult. Perfect funcțional.

Paste fericit.

[alecs_judo]

On 4/5/2015 at 7:08 PM, loghy said:

Am reusit sa montez carligul de la westfalia.

Poze qm postat aici: http://vwforum.ro/topic/77585-skoda-octavia-2-fl-16-tdi/?p=2551661

Suruburi pana la urma am cumparat noi M10x35 (10.9). Impreuna cu saibele aferente, 10.5x30x3, au costat 3 lei la rocast.

Salut,

Vreau sa montez  pentru o Octavia 2 facelift 2011 un carlig westfalia 317 102 600 001 ( second hand ) si o instalatie electrica 1K0 907 383 F

Ma poti ajuta cu montajul sau poate stii un coleg care m-ar putea ajuta.

Mersi.
