Senzori parcare OEM

[Megatron]

Pui contactul, bagi in marsarier, te duci si asculti apoi senzorii pe rand, cu urechea la un cm de senzori. Aia care nu ticaiesc sunt defecti, asta in cazul in care nu ai alta problema...

[mh_victor]

GATA!!! am gasit buba ... senzorul stanga-mijloc nu emite semnal! Restul de trei, functioneaza.

Ce ma sfatuiti sa fac?

Orice sfat este bine venit, bineinteles sunt receptiv si la oferte pentru achizitionarea senzorului ... cu o singura conditie! Sa fie original, nu chinezesc!

Senzorii de parcare sunt originali si nu vreau sa stric gama!?!

[Megatron]

Cred ca singura solutie este schimbarea celui care este defect. Nu am auzit/citit vreodata pe forum sa repare cineva un senzor...

Scoate senzorul defect si fa comanda dupa codul de pe el, asta-i cel mai bun sfat. :icon_thumleft:

[F l o r i n]

Ai verificat si cablajul ?

Schimba senzorul care-l suspectezi cu altul, de langa el - vezi daca se muta si defectul, atunci e senzorul de vina.

Cauta la SH, daca vrei la pret acceptabil.

[mh_victor]

Multumesc pentru sfaturi!

Puteti sa ma ajutati cum sa comand on line senzorul (aici in Danemarca nu cunosc pe nimeni, iar la preturile pe care le practica sunt FOARTE SCUMPI!!!)?

Aveti poze sau un ghid cum sa schimb senzorul (sunt incepator la aceasta marca de masina)?

[dolphspeed99]

Eu pe masina am montat senzori de parcare (instalatia completa) aftermarket, este instalatia din aia care iti arata distanta pana la obstacol in cifre, in oglinda retrovizoare. Am fost lovit in spate si trebuie sa inlocuiesc si bandoul, si bara, si am gasit bandou la culoarea mea, cu senzori de parcare OEM pe el. Ii pot folosi pe instalatia mea made in China? Teoretic cred ac da, dar poate stie cineva cu siguranta, sa nu ma apuc sa-i cumpar si sa ma trezesc ca am dat banii degeaba pe ei.

[Al Bundy]

NU, senzorii OEM nu merg pe instalatia AM< ai nevoie si de modulul de senzori,

[dolphspeed99]

Am inteles ... :( Multumesc frumos de explicatie.

[mh_victor]

Ma puteti ajuta cu o schema de demontare/ montare senzori de parcare?

Multumesc.

[Megatron]

Nu trebuie schema... trebuie sa ai acces la ei si apoi se vede foarte usor cum trebuie scosi. Trebuie inlaturate niste cleme si apoi trebuie tras ca sa iasa.Trebuie scosi pe dinauntru in bara, nu prin bara...

[Mihai.Nechifor]

Ma poate ajuta cineva cu o schema electrica a senzorilor? Am achizitionat un kit complet SH si nu stiu cum/unde sa leg firele. Sunt 4, din care unul e la marsarrier, unu la masa (maro), mai raman 2- unul verde si unul albastru :D



Multumesc



EDIT: sunt 5 fire, mai e si unul negru/rosu

Modificat 1 Mai, 2014 de Mihai.Nechifor

[Mihai.Nechifor]

Gata am rezolvat, cu ajutorul lui Al Bundy. Inca o data, merci mult Cristi

[Mihai.Nechifor]

Problema a fost rezolvata de fapt in proportie de 75 %. Senzorii sunt functionale insa unul din fire, cel gri/verde care merge in stalpul A dreapta nu am avut unde sa-l conectez. Am gasit pe passatplus.de exact unde le leaga (mufa rosie inrcuita in poza) insa la mine mufa lipseste. Atasez si schema data de colegul Al Bundy, dupa care m-am ghidat. Sugestii?



PS: din cate deduc din schema ar fi exact firul de diagnoza sau gresesc?

b5.5.pdf

Modificat 3 Mai, 2014 de Mihai.Nechifor

[Al Bundy]

DA, il legi la linia K de diagnoza.

[Mihai.Nechifor]

Care e mai exact firul de K line?

Modificat 3 Mai, 2014 de Mihai.Nechifor

[Al Bundy]

Dupa cum e desenat pe schema, pin 7 verde de la mufa de diagnoza.

[Mihai.Nechifor]

Imi poate da cineva schema instalatiei de la stalpul A partea dreapta la passat 2002 3bg AWX? E fir verde dar pe alta mufa si sper sa fie k line

[Al Bundy]

Nu exista schema asa cum vrei tu. PE acolo, de ex, trec si firele de la farurile din dreapta.

Mergi cu un fir pana la K line din mufa de diagnoza, nu e asa greu.

[Mihai.Nechifor]

Daca nu e alta cale voi face asa, doar ca nu voiam sa intind prea multe fire prin masina :)

[Al Bundy]

In stalpul din dreapta nu ai K line, nu sunt pe acolo module ca trebuie diagnosticate.

[Mihai.Nechifor]

Am reusit sa instalez park assistul. K line se gaseste in mufa galbena de la stalpul A dreapta, fir verde/maro. Trebuie tras fir la siguranta 9, un alt plus de la marsarrier si pentru cei care au carlig de asemeanea trebuie facuta legatura si cu priza sa stie modulul cand e conectata remorca.

Functioneaza super, reglarea volumului si a fregventei face toti banii (care si asa au fost putini prin bunavointa unui coleg de-al nostru)

[unlimited2010]

Salut,



Va rog sa ma ajutati cu descifrarea schemei de montaj a firelor pentru park assist.La instalatia PDC am la capat o mufa rosie cu tri pini :

Albastru cu rosu

Verde cu gri

Negru cu rosu



Din ce am descifrat din schema firele ar trebui trase astfel:



De la pinul nr.15  al contactului ( starter/ignition)tras fir la unul din cei 2 pini ai sigurantei nr.9 de (5A)de la tabloul de sigurante.De la celalalt pin al sigurantei se pleaca la stalpul din dreapta si se cupleaza la firul negru rosu pin 2 de la mufa rosie.

Firul verde cu gri se monteaza la K -line.

Firul albastru cu rosu unde trebuie sa il leg?In schema apare A87-conectorul T3s/1 care se afla in compartimentul motor.



Multumesc anticipat si astept corecturi daca am gresit pe parcurs.

[Al Bundy]

albastru rosu la mers inapoi, fir care duce la lampa de mers inapoi.

[terminatoru]

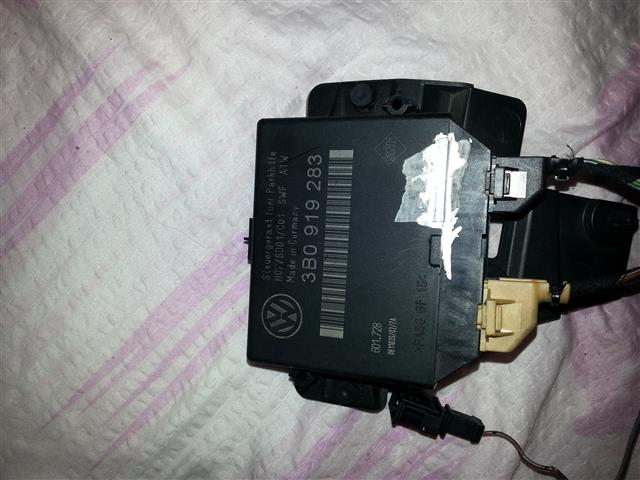

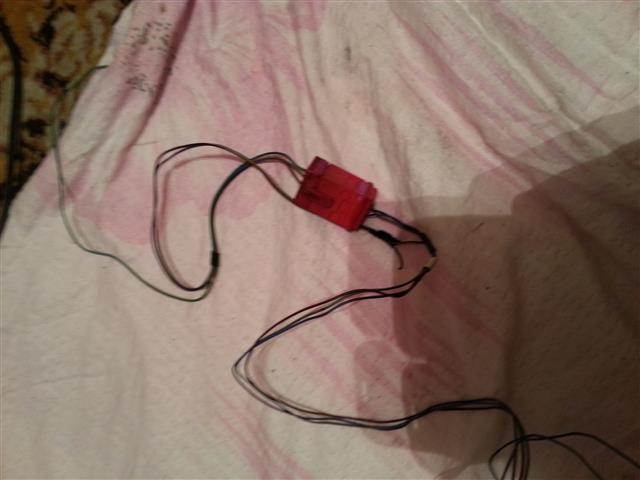

Deci mi-am achizitionat si eu un set complet de senzori parcare  , cu modul , difuzor,cablaje tot....,problema e ca nu stiu unde vin amplasate fiecare si nici dupa schema nu ma descurc,(n-o stiu interpeta).Avand in vedere ca mi-e desfacuta complet masina, as vrea sa-i montez si sa trag cablajul exact ca la cel OEM si sa amplasez modulul,difuzorul exact unde le e locul.Am studiat problema pe passatplus.de si din ce am vazut acolo modulul vine pe aripa dreapta spate , langa el fiind si difuzorul dar din ce am eu (suportii la aceste piese) nu e asa.Tot de acolo am observant ca firele vin pe partea dreapta a masinii.Am trei fire libere(verde/negru-galben/rosu-albastru) ce ies din mufa de pe stalpul A(poza 3) si un maro la masa, plus langa modul o mufa(poza 1) cu un fir (gri-rosu) care nu stiu unde vin.Iata poze cu ce am eu:

Si acum pozele de pe passatplus.de:

Modificat 6 Octombrie, 2014 de terminatoru

[unlimited2010]

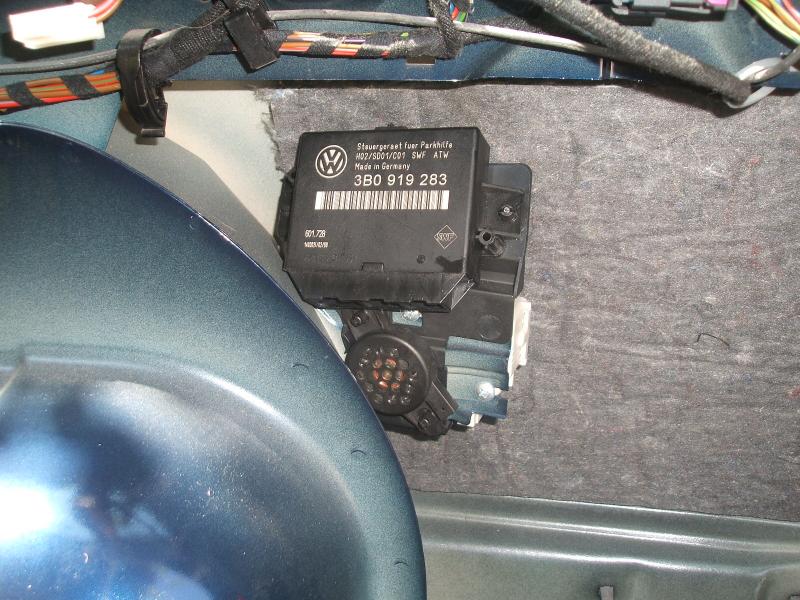

La aripa dreapta spate ,dupa ce ai dat mocheta jos se vede un modul alb prins pe o tabla.Carcasa modulului de senzori se culiseaza de la dreapta la stanga ca pe o sina pe tabla unde gasesti modulul ala instalat.Mufa mica e pentru cei ce au carlig de remorcare.
