Salut unde se leagă cele două fire care vin la pachet cu OPS?

Am înțeles că la CAN dar la care pini,știe cineva schema de legare?

Pe 30.01.2017 la 23:32, Spido a spus:

Ai aici Procedura:

http://wiki.ross-tech.com/wiki/index.php/VW_Passat_(3C)_Back-Up_Camera





Unde ai salut Ia pot Legat firele.

Modificat 24 Februarie, 2017 de krysty_77

[spido]

2 hours ago, krysty_77 said:

Unde ai salut Ia pot Legat firele.

Legat firele pinii la T20 can 6 si 16..

Putina atentie cand scriem...ca ne dor ochii....

Deci firele de can din modul se duc la can gateway si se leaga la firele care merg in pinii 6 si 16.

Acum...ce modul OPS ai? Ca sa fie informatia completa...

Modificat 24 Februarie, 2017 de spido

[F l o r i n]

6 hours ago, krysty_77 said:

Salut băieți,am un Passat b6 3c dotat cu PDC fata spate și doresc sa montez și OPS,Am Canul cu litera E și Rns 510.

Am observat că unitatea OPS vine însoțită de un cablaj.

Unde trebuie montate firele respective și dacă are cineva o schema pentru montaj.

este ipotetica deocamdata situatia.

Cristi - cumpara intai unitatea de parktronic cu OPS, dupa care iti spune conexiunile - oricum sunt scrise de multe ori.

Alexu... nu are, deocamdata.

[etuning]

Buna ziua,

Am cumparat un frumos Passat B6 Combi acum vreo 6 luni, iar acum mi-am cumparat un Vag 16.8 si am gasit cateva erori, aici voi posta doar cea in legatura cu parcarea.

Am constatat de cand am masina, ca atunci cand bag in marsarie, se aude un bipait lung, si palpaie butonul de "P". deci senzori de parcare nu functioneaza.

La o testare cu VCDS am descoperit urmatoarea eroare.

"Address 76: Park Assist        Labels: 3C0-919-283.lbl
   Part No SW: 3C0 919 283 B    HW: 3C0 919 283 B
   Component: Parkhilfe 8-Kan 004 0011
   Revision: 00004000    Serial number: 82930626200244
   Coding: 0010024
   Shop #: WSC 34037 142 173357
   VCID: 285F92C69B323102C8-807C

1 Fault Found:
02070 - Rear Parking Aid Sensors
            011 - Open Circuit
             Freeze Frame:
                    Fault Status: 01101011
                    Fault Priority: 3
                    Fault Frequency: 1
                    Reset counter: 220
                    Mileage: 257507 km
                    Time Indication: 0
                    Date: 2017.02.25
                    Time: 14:46:53"



Ma intereseaza sa stiu cum as putea ferifica, daca este o problema de senzori, de cablaj, sau de computer.

Cum as putea verifica, si cum as putea remedia problema???







[krysty_77]

On 24.02.2017 at 5:05 AM, krysty_77 said:

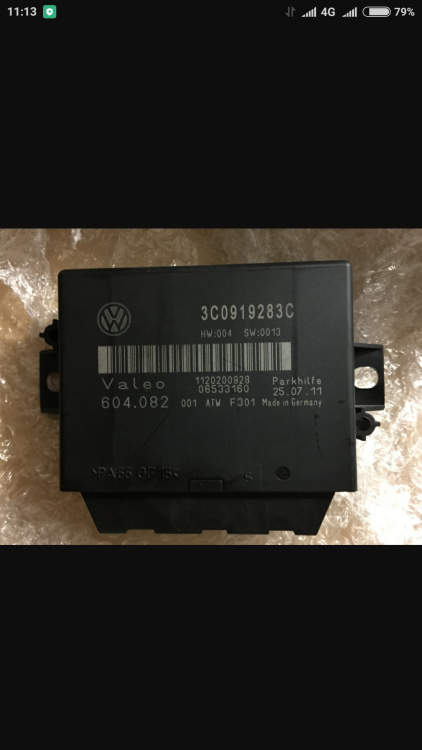

Pe mașină am montată aceasta unitate.

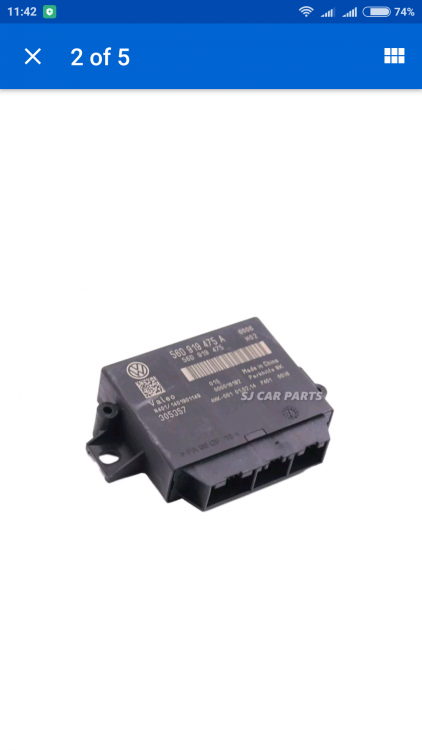

Pot schimba cu aceasta pentru OPS

Modificat 28 Februarie, 2017 de krysty_77

[spido]

Da.E un modul parcare cu avertizare sonora...bip.Si atit.Fara optic.

[krysty_77]

La care dintre ele te referi,că pentru cea de-a doua vinzatoru zice că este pentru OPS?

[spido]

Primul.Al doilea este Ops 8k adica ptr senzori fata/spate.

Modificat 28 Februarie, 2017 de spido

[F l o r i n]

56D 919 475A - este modul 8 senzori cu OPS

[krysty_77]

Ok mulțumesc,acum o să-l comand.

[spido]

@etuning-verifici cablajul intre modul si senzorii de parcare spate.

[F l o r i n]

sa verifice pinii de alimentare - plus si masa - ca nu sunt alimentati

[krysty_77]

Știe cineva cum se codeaza un kan Gateway cu litera L

[spido]

In functie de optiunile masinii-in instalation list bifezi ce e pe masina.

[F l o r i n]

18 hours ago, krysty_77 said:

Știe cineva cum se codeaza un kan Gateway cu litera L

Sa nu te superi, dar m-ai zăpăcit. Încă nu am reușit să aflu ce can ai pe mașina ta. Dacă ai E cum ai zis.,.în alte posturi...montezi degeaba L...nu te ajuta cu nimic

[costi1168]

Cineva care poate sa îmi spună mai detaliat (pașii care trebuie săi urmez ) despre firele ce trebuie trase din can .... eu am modul PDC  fata/spate , am cumpărat OPS și am cablurile alea care nu știu cum vin montate .....

[F l o r i n]

scoti pinii 3, 14 si 7 din mufa T16 de la modulul de parktronic

CAN Hi merge la T16 Pin 6 ----- in mufa de la can gateway, T20 pin 16
CAN Low  merge la  T16 Pin 15 - T 20, pin 6

[costi1168]

10 hours ago, F l o r i n said:

scoti pinii 3, 14 si 7 din mufa T16 de la modulul de parktronic

CAN Hi merge la T16 Pin 6 ----- in mufa de la can gateway, T20 pin 16
CAN Low  merge la  T16 Pin 15 - T 20, pin 6

Nu știu ce fel de can e Hi sau Low?

Scanarea de pe add 19

Address 19: CAN Gateway        Labels: 3C0-907-530-V2.clb
   Part No SW: 3C0 907 530 E    HW: 3C0 907 951
   Component: J533__Gateway   H10 0080
   Revision:   H10       Serial number: 1200P083030390
   Coding: F9807F0E0002021002
   Shop #: WSC 00028 028 00001
   VCID: 23450907E2202306A91-8076

[Al Bundy]

NU are importanta, doar du firele asa cum a zis Florin.

[F l o r i n]

costi - irelevante culorile care le ai - ti-am dat exact de unde pana unde, ai de tras.

Nu știu ce fel de can e Hi sau Low?

 De regula, portocaliu-maro - can Low, portocaliu-negru (la OPS) can Hi.

[costi1168]

am montat modulul de parcare OPS + codat , la pozitia schimbatorului  mers inapoi BIPAIE un pic cca 3\5 sec dupa care doar blincaie ....

dupa scanare am urmatoarea eroare :

Address 10: Park/Steer Assist (J446)       Labels: 1Q0-919-475.clb
   Part No SW: 56D 919 475 A    HW: 56D 919 475
   Component: PARKHILFE 8K  H02 0006
   Revision: --------    Serial number: 35811403301372
   Coding: 110001
   Shop #: WSC 12345 123 12345
   ASAM Dataset: EV_EPHVA18VW4110000 001007
   ROD: EV_EPHVA18VW4110000_VW41.rod
   VCID: 3365F9479AC0B386591-8066

1 Fault Found:
13632272 - Databus
          U1121 00 [009] - Missing Message
          Confirmed - Tested Since Memory Clear
             Freeze Frame:
                    Fault Status: 00000001
                    Fault Priority: 6
                    Fault Frequency: 1
                    Reset counter: 51
                    Mileage: 183977 km
                    Date: 2070.14.00
                    Time: 00:18:54



Modificat 27 Martie, 2017 de ForceTurbo
Quote la postul anterior. Atentie, se sanctioneaza!

[costi1168]

gata am rezolvat , trebuia debiaft carligul pt remorca, am debifat si totul merge ok

Modificat 27 Martie, 2017 de ForceTurbo
Quote la postul anterior. Atentie, se sanctioneaza!

[claumedel]

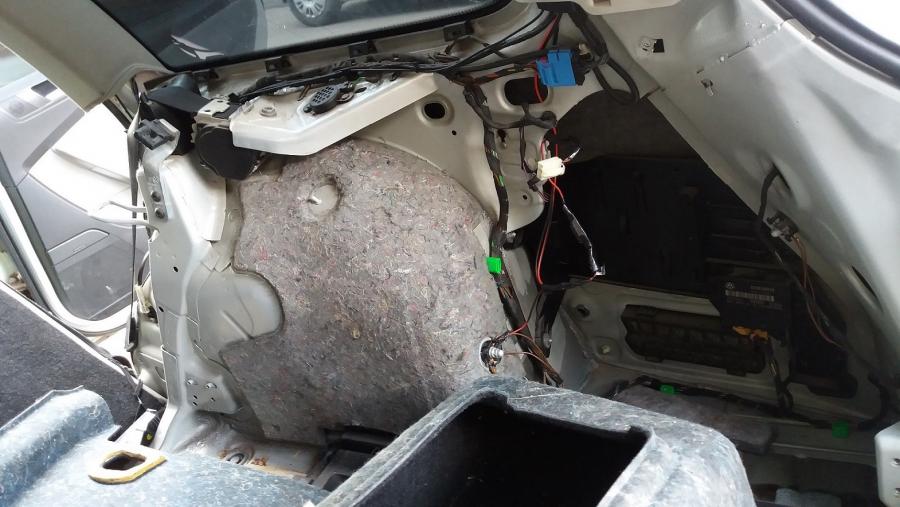

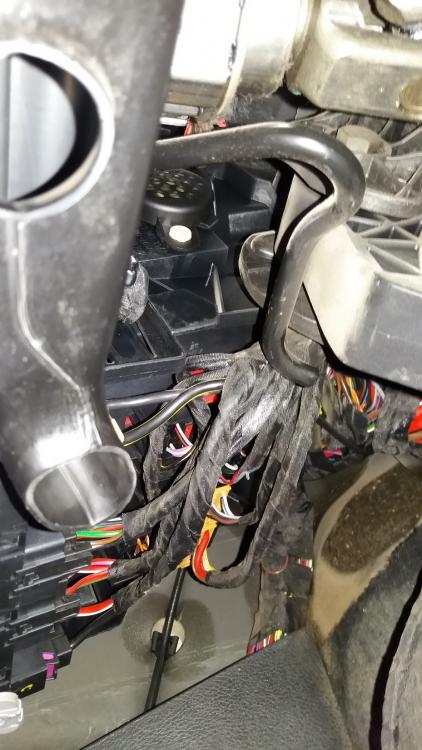

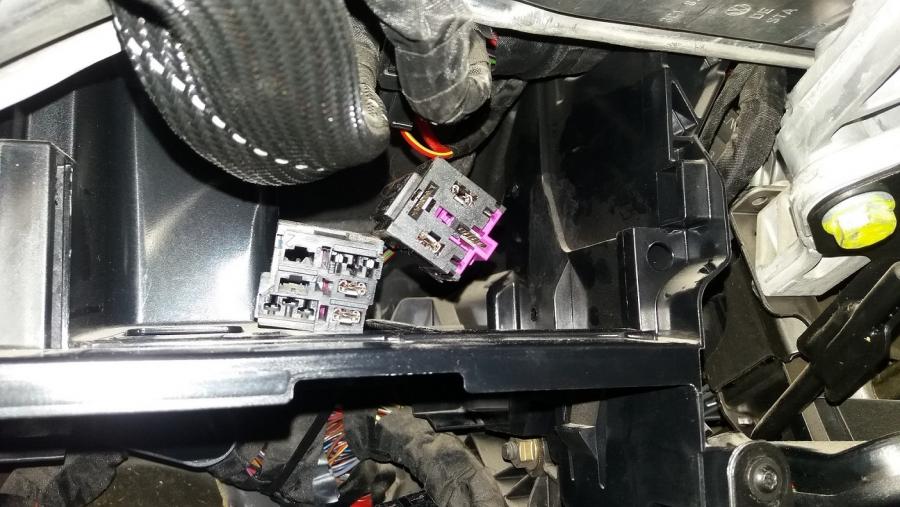

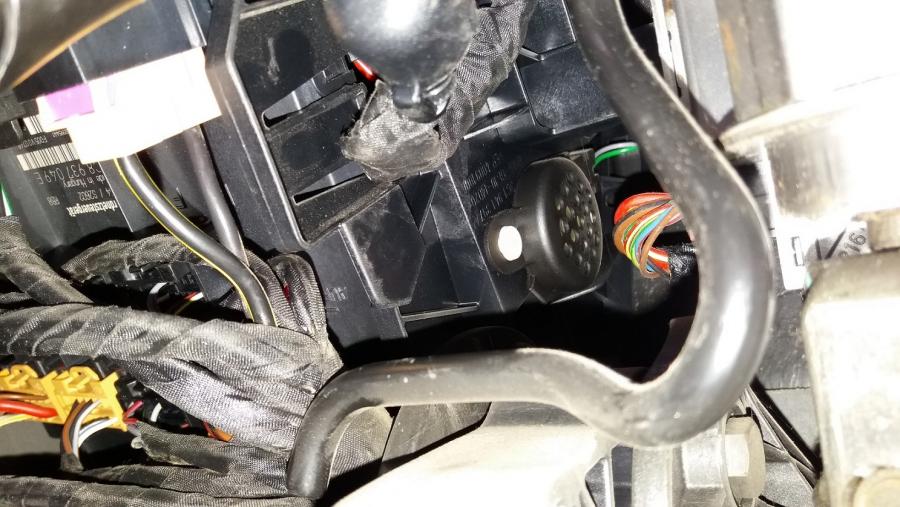

Pentru cei care nu stiti unde e buzzerul din fata aveti mai jos poze.La mine daca demontez compartimentul pentru manusi aceste se vede montat pe partea dreapta a suportului pentru relee,tot in acel suport e montata si centrala electrica.Inca nu stiu cum se demonteaza acel suport ca sa fie accesul mai bun.Pentru a putea impinge acel "bulb" am desfacut acele relee si au ramas doar mufele,2 mufe mari au o clema si se impinge mufa inauntru iar cea mica are o clema si se trage in exterior de mufa.Aveti grija sa luati borna de la baterie sa nu faceti vreo prostie si aveti grija sa nu rupeti ceva ca pe buzunarul vostru o faceti,sper sa va fie de ajutor pozele si informatiile sa nu desfaceti ca mine si ce nu trebuie.La mine nu a fost buzzerul problema.

[th3utz]

Salutare !



Desi am o Jetta postez aici pt ca intrebarile mele sunt mai mult legate de senzorii de pe passat.

Intentionez sa pun senzori de parcare spate pe jetta 2013. As avea posibilitatea sa iau unii de passat de la dezmembari insa nu stiu daca sunt compatibili senzorii  si calculatorul de pe un passat B6 cu rcd-ul 310 de pe jetta mk6. Daca da ce cod trebuie sa aibe calculatorul?

O alta varianta ar fi senzorii AM OEM Look; din ce am vazut arata la fel la exterior, aceeasi prindere, tot avertizare sonora cu buzzer, numai ca nu vor afisa pe unitatea media. A incercat cineva sa puna senzori AM pe instalatia originala ? se pot lega mufele originale la firele AM prin ceva improvizatii?

Bineinteles ca varianta mai eleganta desi mai costisitoare este un retrofit cu un kit oem - imi spuneti va rog in cazul asta ce cod trebuie sa aibe calculatorul ca sa fie ops - sa poata afisa pe rcd 310 si dupa un eventual upgrade, pe un RCD 510

Multumesc

[spido]

Sunt multe coduri de module OPS.

Ce cod are cel de passat ?

Senzori AM pe instalatia originala-nu merg.Cei AM nu se integreaza pe Can-ul masinii.

In general modulele OPS au ca terminatie 475..
