Pot folosi Navi legata la un cluster 3D color(CC 2016)?

Masina la baza e un B6 din 2007.

Mersi

On 01.05.2017 at 16:45, teh a scris:

Salut, mi-am instalat eu Discover Media STD2 PQ (MIB2) pe Passat B7. Informatiile, cum s-a mai spus si aici, sunt putine si nu se dau momentan decat pe bani. Eu am sa pun aici tot ce stiu.

In primul rand despre unitate: unitatile pot fi echipate cu diverse optiuni (bluetooth, navigation, app-connect si voice control). Aceste optiuni se activeaza de regula la reprezentanta, separat, contra unor sume care se invart in jurul a 200 eur fiecare, sau vin din fabrica daca s-au ales din configurator, la un pret ceva mai mic sau incluse in pachete de optiuni. Totodata, unitatile au si acet Component Protection care le leaga de un anumit VIN. Tot la reprezentata, se poate scoate CP, tot contra cost, si cu ceva bataie mai mare de cap (trebuie dovedita provenienta unitatii). INSA: in momentul in care se scoate Component Protection de pe navigatie, se face disable si la toate optiunile pe care aceasta le-a avut activate, si trebuie activate din nou.

Am inteles ca se mai gasesc si unitati care nu au Component Protection activ. Nu stiu exact in ce caz se intampla, insa ca sa verifici trebuie sa o alimentezi, fara sa o pui pe masina si sa vezi daca iti da vreun mesaj despre asta.

Un caz ideal este sa gasesti o unitate care nu are CP activ si are si toate optiunile de mai sus activate. Daca nu gasesti asta, sunt baieti care ti le rezolva. Se scoate CP, si se activeaza toate aceste optiuni. Cum a zis cineva mai sus, sunt baietii din Rusia. Eu am mai auzit de unii din Ukraina si mai este si cineva in Polonia, la care am apelat eu.

Acum, daca ai o unitate fara CP si cu toate functiile, o poti pune pe masina. Insa aici avem doua cazuri:

1.  Instalezi pe o masina cu cluster 3D color, care are management de Component Protection. In acest caz navigatia se lock-uieste singura. Exista ceva CAN filter la chinezi care blocheaza pachetele ce au legatua cu Component Protection care vin de la CAN insa la mine nu a fost cazul asa ca nu m-am chinuit cu asta.

2. Instalezi pe o masina care nu are management de Component Protection (cluster mai vechi). In acest caz, atata timp cat navigatia este pornita, ea va functiona doar 8 ore. Practic are un countdown care atata timp cand trece curent prin ea, el scade. Aici intra in schema patch-ul despre care se vorbeste mai sus. Acest patch hardware se lipeste pe placa de baza si este un "proxy", daca vreti, intre placa de baza si memoria EEPROM, unde se stocheaza in mod normal timerul de 8 ore. Practic se scoate EEPROM-ul, se pune patch-ul in locul lui, si pe patch se lipeste EEPROM-ul. Acest patch rescrie de fiecare data cand se deschide navigatia acea valoare de 8 ore, sau cat este ea la momentul instalarii, pe EEPROM. Mare atentie aici, sa nu luati o navigatie cu care s-a juat cineva pe masina incercand sa o potriveasca, si tot ce a facut a fost sa consume din cele 8 ore. Acel countdown poate sa mai aiba 5 minute doar. Dupa instalarea patch-ului, de fiecare data cand o pornesti el iti rescrie cele 5 minute, insa daca o tii pornita 5 minute, se blocheaza si trebuie sa o restartezi. Mai merge iar 5 minute, si tot asa.

Cam atat despre navigatie si Component Protection.

Despre instalare: mufa navigatiei difera, va trebuie un adaptor. Se gasesc la chinezi sau pe carsystems. Navigatia aceasta, pe modelul PQ nu are si componenta din torpedo care este prezenta pe platformele MQB.

Camera, daca aveti OEM pe RGB, ori o schimbati cu una CVBS, ori o treceti printr-un convertor de semnal.

Pentru Media In, s-a renuntat la acel MDI cu mufe dubioase din torpedo si s-a trecut la USB. Aici sunt doua tipuri de mufe USB. Daca vreti CarPlay, trebuie mufa cu codul 5Q0035726E. Eu am montat-o in cotiera, in locul mufei de AUX, dupa ceva ajutari pe acolo. Pentru Android Auto merge si mufa clasica de USB, mai scurta.

Pentru harti, trebuie sa aveti SD cardul original in permananta in unitate. Unitatea are doua sloturi, tocmai din acest motiv.

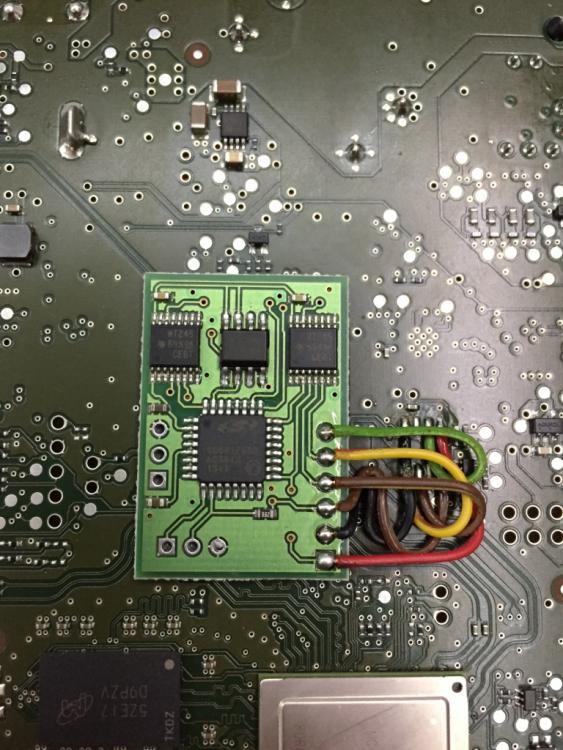

In final, atasez o poza cu patch-ul de pe placa mea de baza.

Succes la retrofit!



[teh]

On 5/1/2017 at 4:45 PM, teh said:

1.  Instalezi pe o masina cu cluster 3D color, care are management de Component Protection. In acest caz navigatia se lock-uieste singura. Exista ceva CAN filter la chinezi care blocheaza pachetele ce au legatua cu Component Protection care vin de la CAN insa la mine nu a fost cazul asa ca nu m-am chinuit cu asta.

In principiu faci ce am spus mai sus. La mine nu a fost cazul, insa cel mai bine e sa o montezi pe masina (dupa ce ai unlocked tot si CP removed) si sa vezi daca se lock-uieste. Daca da, iti iei un CAN filter, care banuiesc  ca este asta: https://www.aliexpress.com/item/RCD330-Plus-Canbus-Gateway-Emulator-Simulator-For-VW-Golf-Jetta-MK5-MK6-Passat/32828311719.html

[imads]

@abc1 da, scrie colegul nostru roterro ca scoate cp, vezi mai sus.

[wienie1983]

On 5/1/2017 at 16:45, teh a scris:

Salut, mi-am instalat eu Discover Media STD2 PQ (MIB2) pe Passat B7. Informatiile, cum s-a mai spus si aici, sunt putine si nu se dau momentan decat pe bani. Eu am sa pun aici tot ce stiu.

In primul rand despre unitate: unitatile pot fi echipate cu diverse optiuni (bluetooth, navigation, app-connect si voice control). Aceste optiuni se activeaza de regula la reprezentanta, separat, contra unor sume care se invart in jurul a 200 eur fiecare, sau vin din fabrica daca s-au ales din configurator, la un pret ceva mai mic sau incluse in pachete de optiuni. Totodata, unitatile au si acet Component Protection care le leaga de un anumit VIN. Tot la reprezentata, se poate scoate CP, tot contra cost, si cu ceva bataie mai mare de cap (trebuie dovedita provenienta unitatii). INSA: in momentul in care se scoate Component Protection de pe navigatie, se face disable si la toate optiunile pe care aceasta le-a avut activate, si trebuie activate din nou.

Am inteles ca se mai gasesc si unitati care nu au Component Protection activ. Nu stiu exact in ce caz se intampla, insa ca sa verifici trebuie sa o alimentezi, fara sa o pui pe masina si sa vezi daca iti da vreun mesaj despre asta.

Un caz ideal este sa gasesti o unitate care nu are CP activ si are si toate optiunile de mai sus activate. Daca nu gasesti asta, sunt baieti care ti le rezolva. Se scoate CP, si se activeaza toate aceste optiuni. Cum a zis cineva mai sus, sunt baietii din Rusia. Eu am mai auzit de unii din Ukraina si mai este si cineva in Polonia, la care am apelat eu.

Acum, daca ai o unitate fara CP si cu toate functiile, o poti pune pe masina. Insa aici avem doua cazuri:

1.  Instalezi pe o masina cu cluster 3D color, care are management de Component Protection. In acest caz navigatia se lock-uieste singura. Exista ceva CAN filter la chinezi care blocheaza pachetele ce au legatua cu Component Protection care vin de la CAN insa la mine nu a fost cazul asa ca nu m-am chinuit cu asta.

2. Instalezi pe o masina care nu are management de Component Protection (cluster mai vechi). In acest caz, atata timp cat navigatia este pornita, ea va functiona doar 8 ore. Practic are un countdown care atata timp cand trece curent prin ea, el scade. Aici intra in schema patch-ul despre care se vorbeste mai sus. Acest patch hardware se lipeste pe placa de baza si este un "proxy", daca vreti, intre placa de baza si memoria EEPROM, unde se stocheaza in mod normal timerul de 8 ore. Practic se scoate EEPROM-ul, se pune patch-ul in locul lui, si pe patch se lipeste EEPROM-ul. Acest patch rescrie de fiecare data cand se deschide navigatia acea valoare de 8 ore, sau cat este ea la momentul instalarii, pe EEPROM. Mare atentie aici, sa nu luati o navigatie cu care s-a juat cineva pe masina incercand sa o potriveasca, si tot ce a facut a fost sa consume din cele 8 ore. Acel countdown poate sa mai aiba 5 minute doar. Dupa instalarea patch-ului, de fiecare data cand o pornesti el iti rescrie cele 5 minute, insa daca o tii pornita 5 minute, se blocheaza si trebuie sa o restartezi. Mai merge iar 5 minute, si tot asa.

Cam atat despre navigatie si Component Protection.

Despre instalare: mufa navigatiei difera, va trebuie un adaptor. Se gasesc la chinezi sau pe carsystems. Navigatia aceasta, pe modelul PQ nu are si componenta din torpedo care este prezenta pe platformele MQB.

Camera, daca aveti OEM pe RGB, ori o schimbati cu una CVBS, ori o treceti printr-un convertor de semnal.

Pentru Media In, s-a renuntat la acel MDI cu mufe dubioase din torpedo si s-a trecut la USB. Aici sunt doua tipuri de mufe USB. Daca vreti CarPlay, trebuie mufa cu codul 5Q0035726E. Eu am montat-o in cotiera, in locul mufei de AUX, dupa ceva ajutari pe acolo. Pentru Android Auto merge si mufa clasica de USB, mai scurta.

Pentru harti, trebuie sa aveti SD cardul original in permananta in unitate. Unitatea are doua sloturi, tocmai din acest motiv.

In final, atasez o poza cu patch-ul de pe placa mea de baza.

Succes la retrofit!

Salut!

Am luat si eu o unitate discover media si as vrea sa stiu daca ma poti ajuta cu hardware patch-ul. Din cate observ din poza ai dat eproomul jos de pe placa si l-ai lipit pe acest patch, pe care l-ai legat in locul eproomului. Mai trebuie facut altceva? Citit eproom si modificat ceva in el?

Multumesc!

[Al Bundy]

nu l-a facut el, ci polonezul de la care a luat unitatea.

[wienie1983]

Am inteles! Am luat legatura cu polonezul si mi-a raspuns ca in Romania se ocupa Retrofitshop (mai exact colegul nostru rottero). O sa iau legatura cu ei cand o sa vina din concediu.

[wienie1983]

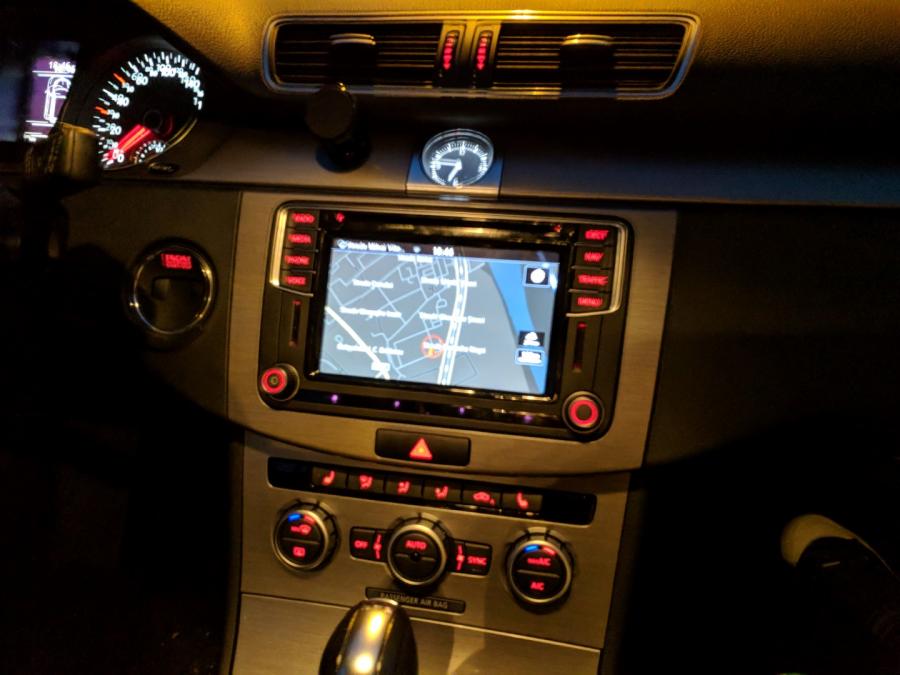

In sfarsit am terminat lucrarea partial. Mai trebuie sa schimb can gateway-ul. Dupa cum se vede din poze unitatea este de pe Caddy. Poate stie cineva daca se poate schimba acea pictograma si cum.

Modificat 27 Octombrie, 2017 de wienie1983
In poza de fapt este caddy, ci nu Tiguan.

[wienie1983]

Am reusit sa schimb pictograma. Citisem pe un forum Skoda ca nu se poate, dar la Skoda nu se poate ca aceste unitati au fost montate doar pe Yeti si nu sunt mai multe optiuni. Nu reusesc sa fac sa afiseze clima pe unitate si nici in IC nu imi apare nimic de navigatie. Poate ma ajuta cineva cu niste indicatii.

[bysus]

Clima nu se mai afiseaza pe unitate.

[chrys1989]

Aceasi intrebare, se poate sa apara navigatia pe IC? Cum apare acuma de la RNS510.

Alta intrebare ar fi, eu am un Passat CC din 2009 inafara de unitatea MIB2 care trebuie decodata si am vazut ca sunt pe OLX cateva variante, mai imi trebuie ceva anume? Imi apar toate pe optiunile pe IC, gen muzica, phone, etc. Cu mufele din torpedou ce fac si cu modulul bluetooth de sub scaun, mai este nevoie de ele? Ma scuzati sunt complet nou si chiar dupa ce am citit pe aici tot ce am gasit tot am mici nelamuriri.

A da si comenzile vocale mai functioneaza dupa?

Pe scurt, ce are RNS510 si nu are MIB2 si invers.

Multumesc anticipat.

[F l o r i n]

trebuie alta mufa.

modulul telefon dispare din schema, intrucat mib2 are BT incorporat

Trebuie scos component protection si instalat un modul - patch - pe placa de baza.

[chrys1989]

Ce fel de mufa?

Am si camera in emblema, am inteles ca am nevoie de ceva si pt aia sa functioneze, daca imi puteti da un link sa stiu componentele as fi recunoscator.

Cu component protection nu imi bat capul, iau direct unlocked cu patch-ul gata pus, aia ii ce mai mica problema, ca am gasit pe olx deja cateva care sunt gata pregatite, eu doar tre sa stiu ce mufa si adaptoare mi-ar trebui si sa stiu ce functi o sa imi dispara.

Din cate inteleg clima o sa dispara de pe display. aia nu-i mare bai.

Intrebarea ii daca imi dispare de pe MFD-ul din bord si gps-ul, momentan imi arata si GPS-ul in MFD (I.C-ul este color), deci ala o sa dispara sau nu, si daca da se poate face ceva sa nu dispara? Mai dispar si alte chesti din I.C?

Avantaje si dezavantaje intre ce am acuma RNS510 cu modul Bluetooth premium si MIB2.



[F l o r i n]

Mufa din spatele unitatii nu e aceasi.

Camera, trebuie sa stim de care ai....lowline sau highline

[chrys1989]

Ok, si ce mufa as avea nevoie. Un link sau o denumire sau cod exact m-ar ajuta.

Camera cred ca lowline dar nu sunt 100% sigur, masina ii acasa si eu sunt in alta localitate momentan, nu mai tin minte daca se misca liniile de ghidaj.

Ce mi-ar trebuie sa zicem pe ambele. Iara la optiuni cum am zis si mai sus daca are cineva informati.

Multumesc.

[Yogurd]

E simplu, dar in acelasi timp complicat. Le luam pe rand:

1.pt cei care vor sa isi instaleze singuri patch, exista o varianta MULT MAI IEFTINA, decat retrofit shop.

2. Ca sa instalezi mib 2 pe b6/cc fara facelift primul lucru trebuie gateway 7N0...BC sau BL care stie 5F. Daca pui acest gateway si ai CCM vechi nu se mai blocheaza volanul, deci trebuie schimbat si CCM UL.

3. Daca ai b7/cc facelift trebuie doar update de soft la can

4.cu cat masina este mai dotata cu atat este mai greu. Mergem pe mai multe scenarii:

A. Masina are doar senzori de parcare, totul este ok, merge.

B. Masina are senzori de parcare si camera low. Totul ok, merge.

c. Masina are senzori parcare si camera high cu unitate separata. Camera nu merge, trebuie schimbata unitatea rvc cu 7n0...b. Senzorii merg si nu merg, trebuie schimbata si unitatea de senzori. De asemenea ca sa calibrezi camera trebuie schimbata inclusiv ea, cu AL.

c1. Daca ai avut pla 1.5, se va pierde, toate unitatile noi de senzori au pla 2.0. Pt a avea din nou se monteaza abs ul de b7/cc facelift (valabila aceasta regula pt b6/cc fara facelify)

C2. ATENTIE:mib 2 vin parameteizate din fabrica cu camera low sau high. Daca de ex a venit din fabrica param cu camera high nu se poate monta camera low (chiar daca bifezi in vcds camera low) - am avut 3 spete asa.

D. Masina are in plus fata de cele 2 dotari si camera in parbriz, adica la,/hba/sign assist. Ca sa functioneze perfect, inclusiv sign assist trebuie camera 3Q.

Toate modulele se softeaza  parametrizeaza si codeaza pt a merge pe masina

Bafta

Modificat 2 Februarie, 2018 de Yogurd

[chrys1989]

Bun si daca fac toate schimbarile astea ar trebui sa mearga si sa vad totul corect.

Pe viitor as vrea sa pun pla2.0 pe masina, momentan am 1,5 daca as face acuma modificarile astea, ar fi jumate de treaba facuta deja pt pla 2.0 practic? Mi-ar mai trebui 2 senzori si mai ce?

[gabriel]

4 senzori alt modul...senzori de abs spate daca nu sunt compatibili, fire etc...exista kit de upgrade pt diferite masini si il poti lua direct!

[Al Bundy]

Doar 2 ca deja are pla 1.5. Si daca are 4x4 nu mai trebuie nimic la ABS.

[chrys1989]

Ok, am inteles, multumesc pt raspuns.

Din pacate fara 4x4

[gabriel]

Pai si modulul de 1,5 e la fel cu cel de 2.0?



[Al Bundy]

nu. De alt modul sigur are nevoie.

[teh]

On 10/30/2017 at 10:08 AM, wienie1983 said:

Am reusit sa schimb pictograma.

Ne impartasesti si noua cum ai facut asta?

[wienie1983]

Intri cu VCDS pe 5f (adica pe unitatea discover media) si gasesti pe acolo sa selectezi tipul masini. Nu mai stiu exact pe ce bit. Este destul de simplu. Si sa afiseze in cluster navigatia selectezi in Gateway installation list Navi, dar la prima scanare pe gateway o sa il stearga si trebuie bifat din nou.

[drinkyboy]

On 2/2/2018 at 3:08 PM, Yogurd said:

E simplu, dar in acelasi timp complicat. Le luam pe rand:

1.pt cei care vor sa isi instaleze singuri patch, exista o varianta MULT MAI IEFTINA, decat retrofit shop.

Salut, poti intra mai in detaliu la pasul 1? Cum facem rost de un patch mai 'lesne'?



Mersi!

[wienie1983]

Cumperi direct de la polonez si il montezi singur. Cel putin asa am facut eu. M-a costat undeva la 150 de euro. De montat nu este complicat daca ai abilitatile necesare in a lipi/dezlipi niste piese si binenteles sculele necesare. Mai ai nevoie de un programator de eeproame pentru ca trebuie sa citesti un eeprom. Oricine se ocupa de reparatii laptopuri sau orice contine eeprom te poate ajuta sa il montezi.
