Activare/montare TPMS - Tire Presure Monitoring System

[F l o r i n]

ce sa incerce - sa monteze ? ... da se poate.

[snake26]

Salutari.



Am activat functia TPMS din pompa ABS, martorul se aprinde si se stinge la punere contact.

Urmeaza sa achizitionez butonul cu firele si sa il leg la mufa din ABS , insa citind pe aici am tot dat de informatii contradictorii.



La ce pin se baga pana la urma in mufa abs ? 16? 27? 7? ( ABS Part No SW: 3C0 614 109 AK    HW: 3C0 614 109AK)

Pe fir pleaca semnal + sau - ?

O poza cu mufa mai detaliata se gaseste pe undeva? Cum sunt numerotati pinii din mufa?

Este inscriptionata mufa cu numarul pinilor?

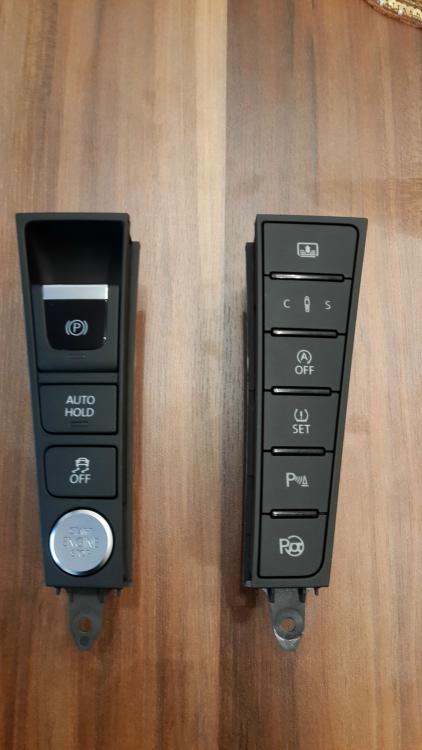

Din ce am inteles eu pana acum butonul vine cu 3 fire. Unu maro si gri care se conecteaza la mufa butonului ESP si un fir rosu care se duce la pompa ABS.

Se conecteaza Maro la maro si Gri la gri.





Passat B6, 2010  Blue Motion cu Start Stop.



Multumesc Anticipat.

[F l o r i n]

La Passat B6 la pin 16



in capetele mufei, ai nr de pin - mai departe numeri pana ajungi la nr.16

Modificat 21 Ianuarie, 2016 de F l o r i n

[snake26]

OK

Pana la urma pleaca semnal pe +/ -?

 Leg pur si simplu maro la maro si gri la gri ?

[DiLivio]

Se conecteaza maro cu maro și gri cu gri, după ce vei avea butonul o sa-ti dai seama mai ușor. Dar conectarea cablajului o sa fie cea mai mica problemă.

[Al Bundy]

Maro e masa, gri este iluminarea.

[F l o r i n]

OK

Pana la urma pleaca semnal pe +/ -?

 Leg pur si simplu maro la maro si gri la gri ?



conectezi asa cum ti-a venit kit-ul.... nu stiu de ce te intereseaza, dar la Passat pleaca masa.

[alin_irimia]

Pentru un Passat B7 cu cod modul ABS 3AA 614 109 AB, se poate activa TPMS? In VCDS am incercat cu + 0001024 cum apare in fereastra de la modulul ABS, valoarea initiala la mine este 0002480, am activat TMPS din Can gateway, dar cin sa activez din modulul ABS am primit eroarea out of range. Am introdus anterior si variantele de coduri de securitate dar degeaba.

am si scan-ul complet:

01-Engine -- Status: OK 0000
03-ABS Brakes -- Status: OK 0000
04-Steering Angle -- Status: OK 0000
08-Auto HVAC -- Status: OK 0000
09-Cent. Elect. -- Status: Malfunction 0010
10-Park/Steer Assist -- Status: OK 0000
15-Airbags -- Status: OK 0000
16-Steering wheel -- Status: OK 0000
17-Instruments -- Status: OK 0000
19-CAN Gateway -- Status: OK 0000
25-Immobilizer -- Status: OK 0000
37-Navigation -- Status: Malfunction 0010
42-Door Elect, Driver -- Status: OK 0000
44-Steering Assist -- Status: OK 0000
46-Central Conv. -- Status: OK 0000
4F-Centr. Electr. II -- Status: OK 0000
52-Door Elect, Pass. -- Status: OK 0000
53-Parking Brake -- Status: OK 0000
55-Headlight Range -- Status: OK 0000
56-Radio -- Status: OK 0000
61-Battery Regul. -- Status: OK 0000
62-Door, Rear Left -- Status: OK 0000
72-Door, Rear Right -- Status: OK 0000

-------------------------------------------------------------------------------
Address 01: Engine (J623-CFFB)       Labels: 03L-906-018-CFF.clb
   Part No SW: 03L 906 018 BF    HW: 03L 907 309 N
   Component: R4 2,0L EDC   H26 7852
   Revision: 41H26---    Serial number: VWZCZ000000000
   Coding: 00190012042401080000
   Shop #: WSC 00028 028 00032
   ASAM Dataset: EV_ECM20TDI01103L906018BF 003005
   ROD: EV_ECM20TDI01103L906018BE.rod
   VCID: 6FEDB4BDB65C314698-803A

No fault code found.
Readiness: 0 0 0 0 0

-------------------------------------------------------------------------------
Address 03: ABS Brakes        Labels: 3AA-614-109.clb
   Part No SW: 3AA 614 109 AB    HW: 3AA 614 109 AB
   Component: J104   C2 450M V4EB 0022
   Revision: --H07---    Serial number: 00000004560563
   Coding: 0002480
   Shop #: WSC 00028 028 00001
   VCID: 6DD1AEB57450C356AA-8038

No fault code found.

-------------------------------------------------------------------------------
Address 08: Auto HVAC (J255)       Labels: 5K0-907-044.clb
   Part No SW: 5K0 907 044 ES    HW: 5K0 907 044 ES
   Component: Climatronic   H18 1112
   Revision: 00001003
   Coding: 0004004803
   Shop #: WSC 00028 028 00022
   ASAM Dataset: EV_Climatronic A01010
   ROD: EV_ClimaAutoBasis_VW36.rod
   VCID: 000FE7019BC23E3E71-8054

No fault code found.

-------------------------------------------------------------------------------
Address 09: Cent. Elect. (J519)       Labels: 3AA-937-087.clb
   Part No SW: 3AA 937 087 E    HW: 3AA 937 087 E
   Component: BCM PQ47 H+   413 0455
   Revision: BC413001
   Coding: 000800000000000000180080540029F423D50088606C8560E480C7240041
   Shop #: WSC 00028 028 00001
   VCID: 3C7753F1BFAA9ADE6D-8068

   Subsystem 1 - Part No SW: 3AB 955 419     HW: 3AB 955 419   Labels: 1KX-955-119.CLB
   Component: Wischer 25061  10  0603
   Coding: 00B795

   Subsystem 2 - Part No: 1K0 955 559 AH  Labels: 1K0-955-559-AG.CLB
   Component: RLS 290711 05  54  0403
   Coding: 02302A

3 Faults Found:
01520 - Rain and Light Recognition Sensor (G397)
            004 - No Signal/Communication - Intermittent
             Freeze Frame:
                    Fault Status: 00100100
                    Fault Priority: 2
                    Fault Frequency: 1
                    Reset counter: 6
                    Mileage: 120331 km
                    Time Indication: 0
                    Date: 2016.01.14
                    Time: 18:50:23

             Freeze Frame:
                        Term 15 On
                    Voltage: 11.70 V
                        ON
                        ON
                        ON
                        OFF
                        OFF

03384 - Windshield Washer Jet Heating
            010 - Open or Short to Plus - Intermittent
             Freeze Frame:
                    Fault Status: 00101010
                    Fault Priority: 4
                    Fault Frequency: 1
                    Reset counter: 6
                    Mileage: 120331 km
                    Time Indication: 0
                    Date: 2016.01.14
                    Time: 08:57:13

             Freeze Frame:
                        Term 15 On
                    Voltage: 14.70 V
                        ON
                        ON
                        ON
                        OFF
                        OFF

03789 - Terminal 75 Limp Mode Active
            000 -  -  - Intermittent
             Freeze Frame:
                    Fault Status: 00100000
                    Fault Priority: 6
                    Fault Frequency: 1
                    Reset counter: 15
                    Mileage: 120822 km
                    Time Indication: 0
                    Date: 2016.02.09
                    Time: 17:04:31

             Freeze Frame:
                        Term 15 On
                    Voltage: 10.10 V
                        ON
                        ON
                        ON
                        ON
                        OFF

-------------------------------------------------------------------------------
Address 10: Park/Steer Assist (J446)       Labels: 3AE-919-475.clb
   Part No SW: 3AE 919 475     HW: 7N0 919 475
   Component: PARKHILFE 8K  H04 0009
   Revision: --------    Serial number: 77631120306755
   Coding: 108001
   Shop #: WSC 00028 028 00022
   ASAM Dataset: EV_EPHVA18VW47X0000 001003
   ROD: EV_EPHVA18VW4280000.rod
   VCID: 7CF793F1F72A5ADE2D-8028

No fault code found.

-------------------------------------------------------------------------------
Address 15: Airbags        Labels: 5N0-959-655.lbl
   Part No SW: 5N0 959 655 R    HW: 5N0 959 655 R
   Component: J234__101 VW10 HI   1918
   Revision: 22014000    Serial number: 003K0PE2KZ4.
   Coding: 0012337
   Shop #: WSC 00028 028 00001
   VCID: 4C9703312F0A2A5EDD-8018

   Subsystem 1 - Serial number: 6332MTS658642061

   Subsystem 2 - Serial number: 6342MTS675722081

   Subsystem 3 - Serial number: 6351HTS6G0HE8AKJ

   Subsystem 4 - Serial number: 6361HTS6BU0D8AKJ

   Subsystem 5 - Serial number: 00000000000000000

   Subsystem 6 - Serial number: 00000000000000000

No fault code found.

-------------------------------------------------------------------------------
Address 16: Steering wheel (J527)       Labels: 3C0-953-569.clb
   Part No SW: 3C5 953 501 BN    HW: 5K0 953 569 AB
   Component: LENKS.MODUL   014 0140
   Revision: FF010040    Serial number: 20110721100262
   Coding: 018A250000
   Shop #: WSC 00028 028 00022
   ASAM Dataset: EV_VW360SteerWheelUDS A03004
   ROD: EV_VW360SteerWheelUDS.rod
   VCID: 72EBBDC9A56E1CAE77-8026

   Multi Function Steering Wheel Control Module:
   Subsystem 1 - Part No SW: 3C8 959 537 D    HW: 3C8 959 537 D  Labels: 3C8-959-537.CLB
   Component: E221__MFL-TK6  H06 0022
   Coding: E20000

No fault code found.

-------------------------------------------------------------------------------
Address 17: Instruments (J285)       Labels: 3C8-920-xxx-17.clb
   Part No SW: 3AA 920 870 D    HW: 3AA 920 870 D
   Component: KOMBI         H03 0607
   Serial number: 00000000000000
   Coding: 160F00
   Shop #: WSC 00028 028 00022
   ASAM Dataset: EV_Kombi_UDS_VDD_RM09 A04114
   ROD: EV_Kombi_UDS_VDD_RM09_SK35.rod
   VCID: 336578CD9AF455A6BC-8066

No fault code found.

-------------------------------------------------------------------------------
Address 19: CAN Gateway (J533)       Labels: 7N0-907-530-V2.clb
   Part No SW: 7N0 907 530 L    HW: 1K0 907 951
   Component: J533  Gateway H41 1620
   Revision:   H41       Serial number: 020811F2003472
   Coding: 461006
   Shop #: WSC 00028 028 00001
   VCID: 39794AE5B098AFF676-806C

No fault code found.

-------------------------------------------------------------------------------
Address 25: Immobilizer        Labels: 3C0-959-433-25.clb
   Part No SW: 3AA 959 433     HW: 3AA 959 433
   Component:    IMMO         043 0400
   Revision: 00043000    Serial number: VWZCZ000000000
   Shop #: WSC 131071 1023 2097151
   VCID: 76E381D90106008E5B-8022

   Subsystem 1 - Part No: 3C0 905 861 J
   Component:    ELV          029 0380
   3C0905861J     ELV          029 0380

No fault code found.

-------------------------------------------------------------------------------
Address 37: Navigation (J794)       Labels: 1K0-035-27x-37.clb
   Part No SW: 3C0 035 279 C    HW: 3C0 035 279 C
   Component: RNS315-EU   H33 0263
   Serial number: VWZAZ2L3399044
   Coding: 000004110400100000011301
   Shop #: WSC 00028 028 00022
   ASAM Dataset: EV_RNS315EUV2UDS A01004
   ROD: EV_RNS315EUV2UDS.rod
   VCID: 2345888D2A14C5264C-8076

   Data medium:
   Subsystem 1 - Part No: 3AA 919 866
   Component: EUR_W_0031  0031

1 Fault Found:
1048652 - Telephone Microphone
          B1048 13 [008] - Open Circuit
          Intermittent - Confirmed - Tested Since Memory Clear
             Freeze Frame:
                    Fault Status: 00000001
                    Fault Priority: 5
                    Fault Frequency: 1
                    Reset counter: 6
                    Mileage: 120331 km
                    Date: 2016.01.14
                    Time: 18:35:24

-------------------------------------------------------------------------------
Address 42: Door Elect, Driver (J386)       Labels: 3C0-959-70X-GEN4.clb
   Part No SW: 3AA 959 701 A    HW: 3C0 959 793 C
   Component: TUER-SG FT    002 0533
   Revision: 12110009    Serial number: 0003312135
   Coding: 0200B7
   Shop #: WSC 00028 028 00022
   ASAM Dataset: EV_TSGFPQ35BRFVW46X A04001
   ROD: EV_TSGFPQ35BRFVW46X.rod
   VCID: 356146D594804B9692-8060

   Slave Driver:
   Subsystem 1 - Part No SW: 3C0 959 703     HW: 3C0 959 795   Labels: 1K0-959-70X-GEN4.CLB
   Component: J388__TSG-HL  004 0408
   Serial number: 00000002351336
   Coding: 000090

No fault code found.

-------------------------------------------------------------------------------
Address 44: Steering Assist        Labels: 5N1-909-144.clb
   Part No SW: 5N1 909 144 M    HW: 5N1 909 148 G
   Component: J500__APA-BS KL.310 1002
   Revision: 1AH03733    Serial number: 00112160198801
   Coding: 0000258
   Shop #: WSC 00028 028 00001
   VCID: 3C7753F17FAA9ADE6D-8068

No fault code found.

-------------------------------------------------------------------------------
Address 46: Central Conv.        Labels: 3C0-959-433-46.clb
   Part No SW: 3AA 959 433     HW: 3AA 959 433
   Component:    KSG PQ47 ELV 043 0634
   Revision: 00043000    Serial number: VWZCZ000000000
   Coding: 00910A0002860E76300494157C084F0B607C01
   Shop #: WSC 00028 028 00001
   VCID: 76E381D90106008E5B-8022

   Subsystem 1 - Component:   Sounder n.mounted

   Subsystem 2 - Component:       NGS n.mounted

   Subsystem 3 - Component:      IRUE n.mounted

No fault code found.

-------------------------------------------------------------------------------
Address 4F: Centr. Electr. II (J520)       Labels: 1K0-907-532.clb
   Part No SW: 7N0 907 532     HW: 1K0 907 951
   Component: EZE_2         H41 1620
   Revision:   H41       Serial number: 020811F2003472
   Coding: 00000008
   Shop #: WSC 00028 028 00001
   VCID: 6FEDB4BDBE5C314698-803A

   Subsystem 1 - Part No SW: 3AA 919 204 A    HW: 3AA 919 204 A
   Component: Analoguhr  004 0003

No fault code found.

-------------------------------------------------------------------------------
Address 52: Door Elect, Pass. (J387)       Labels: 3C0-959-70X-GEN4.clb
   Part No SW: 3AA 959 702 A    HW: 3C0 959 792 C
   Component: TUER-SG BT    002 0533
   Revision: 14110009    Serial number: 0003319563
   Coding: 0200B6
   Shop #: WSC 00028 028 00022
   ASAM Dataset: EV_TSGBPQ35BRFVW46X A04001
   ROD: EV_TSGBPQ35BRFVW46X.rod
   VCID: 366341D98986408E9B-8062

   Slave Passenger:
   Subsystem 1 - Part No SW: 3C0 959 704     HW: 3C0 959 794   Labels: 1K0-959-70X-GEN4.CLB
   Component: J389__TSG-HR  004 0408
   Serial number: 00000002355358
   Coding: 000090

No fault code found.

-------------------------------------------------------------------------------
Address 53: Parking Brake        Labels: 3AA-907-801.clb
   Part No SW: 3AA 907 801 G    HW: 3AA 907 801 G
   Component: J540 EPB4  VW-64783 0009
   Revision:   H19       Serial number: 00000000122513
   Coding: 0022167
   Shop #: WSC 00028 028 00001
   VCID: 356146D55C804B9692-8060

No fault code found.

-------------------------------------------------------------------------------
Address 55: Headlight Range (J745)       Labels: 5M0-907-357-V3.clb
   Part No SW: 5M0 907 357 E    HW: 7L6 907 357 C
   Component: AFS-ECU       H04 0105
   Revision: --------    Serial number: --------------
   Coding: 029200000B000200
   Shop #: WSC 00028 028 00022
   ASAM Dataset: EV_HeadlRegulVWAFSPt 002014
   ROD: EV_HeadlRegulVWAFSPt_SK46.rod
   VCID: 366341D98986408E9B-8062

   Subsystem 1 - Part No SW: 3D0 941 329 A    HW: 3D0 941 329 A  Labels: 3D0-941-329.CLB
   Component: LeiMo links  H04 0011
   Coding: 230000

   Subsystem 2 - Part No SW: 3D0 941 329 A    HW: 3D0 941 329 A  Labels: 3D0-941-329.CLB
   Component: LeiMo rechts  H04 0011
   Coding: 230000

No fault code found.

-------------------------------------------------------------------------------
Address 61: Battery Regul. (J840)       Labels: 1K0-907-534.clb
   Part No SW: 7N0 907 534     HW: 1K0 907 951
   Component: Batt.regelung H41 1620
   Serial number: 020811F2003472
   Coding: 030B185A
   Shop #: WSC 00028 028 00001
   VCID: 71E9B2C5A86827B68E-8024

   Subsystem 1 - Part No SW: 1K0 915 181 H    HW: 1K0 915 181 A
   Component: J367-BDM  H07 0180

No fault code found.

[andrei_221]

exista 2 feluri de TPMS

1. Direct, cu senzori de presiune in roti si cu modul electronic propriu - asta il codezi in CAN Gateway

2. Indirect, la care ABS-ul monitorizeaza turatiile fiecarei roti si vede care se invarte diferit cand e dezumflata. - Asta se codeaza pe ABS.

Daca ABS nu accepta codarea... inseamna ca nu suporta.

[alin_irimia]

In Can Gateway exista codari pt ambele variante, daca nu ma insel cele 2 variante sunt identificate ca module cu 64 respectiv  4C, am citit pe forumuri straine ca se pot face codarile prin adunare ( valoarea propusa de ecranul ajutator din VCDS) fie printr- o metoda ce presupune codare binara.Tot ce am scris eu se refera la modul indirect ,pentru asa numitul TDMS care in acronim are litera D de la deflate.

[F l o r i n]

Daca nu iti accepta codarea pe ABS, pompa ta nu suporta TPMS via senzori ABS.

[iobau998]

Buna ziua

Pt ca nu am gasit un topic dedicate in sectiunea Passat CC intreb aici.

Deci, detin un CC din 2009. Am deja TPMS cu pompa de ABS. Centrala de comfort suporta si functia de TPMS cu senzori pe roti.

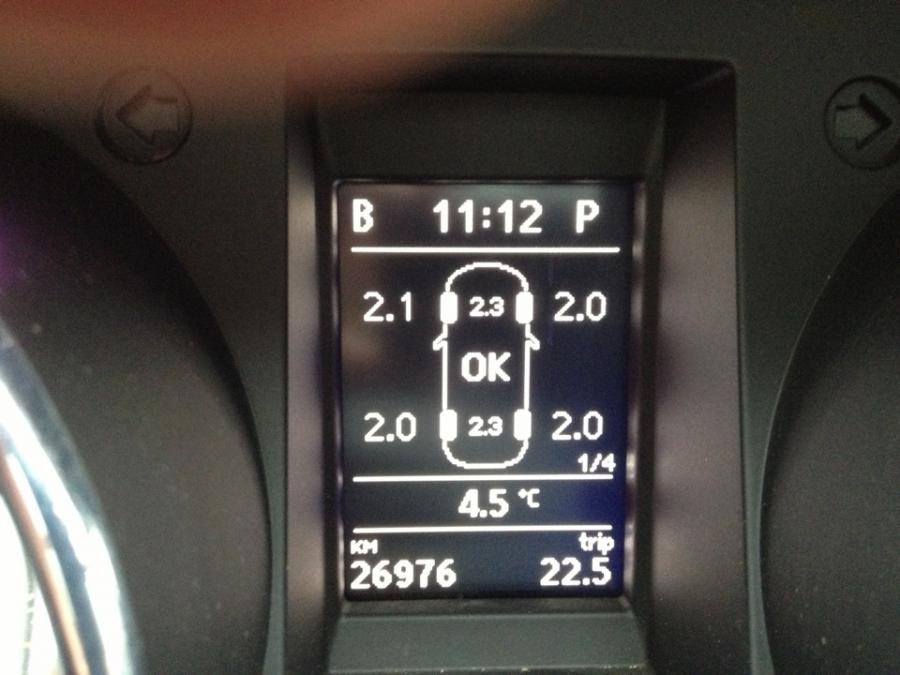

Am cluster 880G. Intrebarea era, daca trec la modelul cu senzori pe roti o sa apara in cluster masina cu presiunile in dreptul rotilor?

Sau aceasta este de la CC cu BCM care a trecut la noul TPMS cu recunoastere pozitie roata plus presiune (cel cu modul in spatele masinii)



Multumesc.



On 09 December 2015 at 2:28 PM, Hayate said:

Pentru anul tau de fabricatie astea sunt codurile pentru senzori:

- 1K0 907 253 C - 434MHZ

- 1K0 907 253 D - 315MHZ

- 3C0 907 253 - 434MHZ (pentru roti de 18")

- 1K0 907 253 E - 315MHZ (pentru roti de 18")

senzorul pt rotile de 18'' pot fi folosite si la cele de 19'' originale VW (lugano)

sau merge si senzorul 1K0 907 253 C

[F l o r i n]

de unde stii ca suporta senzori presiune TPMS ? ... e posibil sa nu suporte.

la cele care au sistemul Premium, apar presiunile.



[iobau998]

Pai am optiune in centrala de comfort. Este kessy cu modulul inclus. Daca bifez imi da eroare cu no communication

Ce inseamna sistemul premium? Premium ceasurile sau ce?

Modificat 3 Martie, 2016 de iobau998

[F l o r i n]

este sistemul cu senzori presiune pe fiecare roata.

chiar daca ai optiunea in SW, nu inseamna ca ai si HW-ul compatibil.

[adaniel90]

Aveti idee daca pot monta Auto-Hold pe passatul meu? Codul pompei de ABS este : 3C0 614 095 K

[F l o r i n]

merge montat.

[FaraTine]

salut.. imi puteti spune care este diferenta intre butonul meu pentru senzori presiune si cel care are scris si SET ? la majoritatea am vazut cu SET ..passat cc 2010 .. multumesc

[D@ny]

Nici una

[F l o r i n]

Ba este - de design . Functionalitate - asa cum a zis Dany - nicio diferenta

[FaraTine]

aa ok.. ma gandeam ca se pune doar la sistemul premium cu sensori pe fiecare roata . pentru ca recent am descoperit ca am sensori in fiecare roata dar in BC nu am optiunea sa vad presiunea la fiecare. senzorii functioneaza pentru ca ma avertizeaza .. ( FLORIN ai putea sa ma ajuti cu ceva cand am drum pe la bucuresti ? momentan nu sunt in tara ) multumesc.

[atti206]

Este asa cum zici tu, butonul ce ai tu se monta pe sistemul premium su senzori pe fiecare roata, cel cu inscriptia set se monta cubcitire prinsenzori abs.

La tine nu este afisaj pe fiecare roata, doar la B7si la Cc cu facelift interior cele ce au bcm.

La b7 nu se mai punea buton pe consola centrala, resetarea se face din cb

[F l o r i n]

exista si B7 cu Set

[atti206]

My bad

[FaraTine]

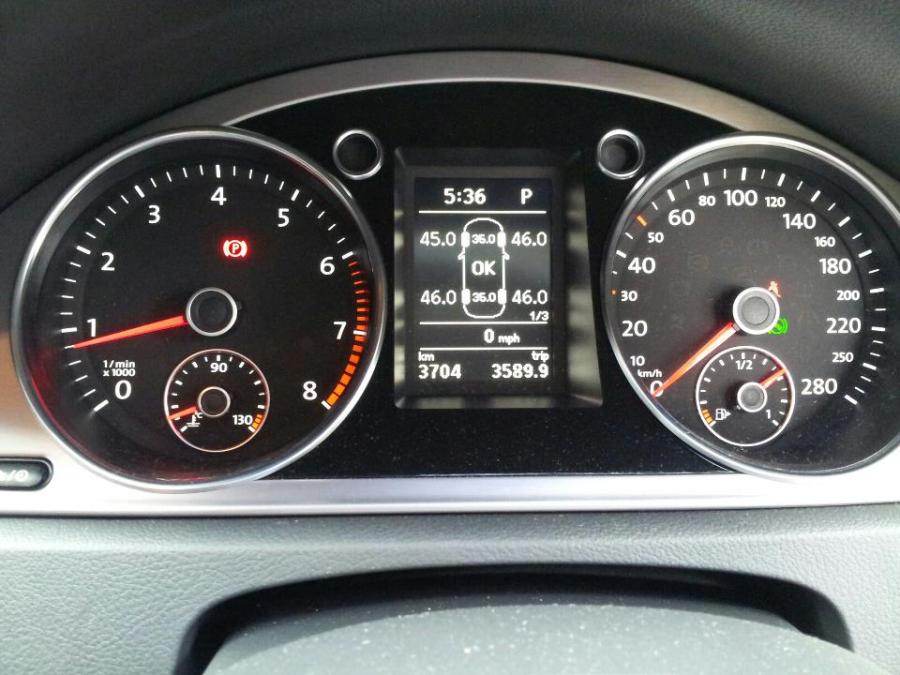

am vazut pe mai multe forumuri straine ca au reusit sa faca sa arate in bc presiunea si la masini 2009 .. problema este ca pe mine ma anunta " Tyre presure to low " nici macar nu imi spune ce roata e lasata. logic la ce imi foloseste senzor in fiecare roata daca nu imi spune nici macar care ? F l o r i n  ma poti ajuta cu ceva sa-mi afiseze si mie ?
