Schema montaj inchidere centralizata AM

[alcsalx]

Salut!

Maine vreau sa ma ocup de motarea unei inchideri centralizate cu cheie briceag.

As avea nevoie de ajutorul vostru pentru a ma putea descurca cu montajul. Din shema de montaj nu inteleg mare lucru pentru ca este destul de vag facuta, probabil si pentru a nu ne baga nasul noi cei care nu cunoastem bine sistemul.

Vreau sa o montez eu pentru ca este placerea mea de a face ceva pentru masina si sa o fac atent si cat mai bine. Cei de la service o pot monta dar nu vor acorda atentia pe care eu o acord masinii mele. Acesta este si motivul pentru care nu vreau sa merg la un service sa o monteze. Apropo am intrebat la service cat costa montajul si a zis ca este 100 lei. Asa ca o paranteza pentru cei care nu vor sa faca ei acele legaturi.

Cu cheia am rezolvat. Am facut amprenta si am luat cipul de la cheia mea si l-am pus pe cheia breloc de la inchidere. Masina porneste fara probleme. (Daca vreti sa scoateti cipul din cheie mare grija. Eu am incalzit plasticul de la cheie cu un feon , NU DIN ACELA CU CARE TE USUCI LA PAR, asa am reusit eu sa scot cipul.

Imi ramane de facut doar legaturile la fire si am rezolvat treaba.

Asa ca ma adresez celor care au mai montat si ma pot ajuta si pe mine cu montajul.

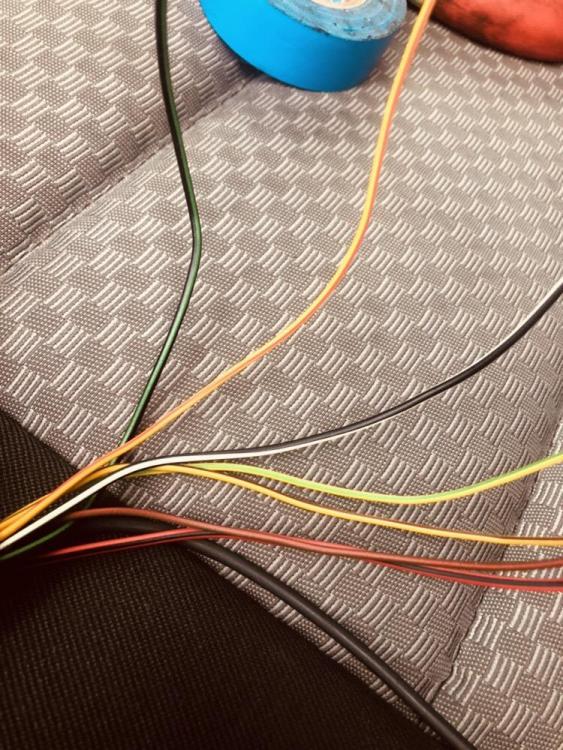

Culorile la firelor sunt:

- Portocaliu (nu stiu unde sa-l leg)

- Alb (nu stiu unde sa-l leg)

- Galben (LEGAT LA MASA)

- Portocaliu/negru (nu stiu unde sa-l leg)

- Alb/negru (nu stiu unde sa-l leg)

- Galben negru (LEGAT LA MASA)

- Negru (LEGAT LA MASA)

- Rosu/negru (nu stiu unde sa-l leg)

- Rosu (LEGAT LA PLUSUL BATERIEI)

- Roz (nu stiu unde sa-l leg)

- Maro1 (LEGAT PRINTR-O DIODA 1N4007 LA SEMNALUL STANG)

- Maro2 (LEGAT PRINTR-O DIODA 1N4007 LA SEMNALUL DREPT)

- Verde (LEGAT LA FIRUL DIN USA PENTRU RIDICAREA SI COBORAREA GEAMURILOR)

Acestea sunt culorile firelor care sunt conectate in unitatea de inchidere, ce am scris cu majuscule inseamna ce am inteles eu din schema si din documentarea de pe forum si alte surse.

As avea nevoie de ajutor sa-mi spuneti daca si stiti culorile firelor de la masina pentru a sti pe care sa le caut sa nu mai desfac fetele de usi.

Am inteles ca trebuie sa desfac o parte din bord cea de sub volan dar nu stiu exac ce.

Masina pe care o detin este fabricata in 2000 modelul TDI 90 cai cop motor ALH.

Cine poate sa ma ajute?

Va multumesc anticipat.

[Al Bundy]

1. Mai bine postai schema sa ne uitam si noi.

2 uite ce face o simpla cautare:

[sortKey]=date&search_app_filters[forums][sortKey]=date&search_term=thunder&search_app=forums&st=25"]http://vwforum.ro/index.php?app=core&module=search&do=search&andor_type=&sid=dce83d7db6a84f6a222841405058697d&search_app_filters[forums][sortKey]=date&search_app_filters[forums][sortKey]=date&search_term=thunder&search_app=forums&st=25

[Al Bundy]

- Portocaliu nu se leaga

- Alb nu se leaga

- Galben (LEGAT LA MASA)

- Portocaliu/negru nu se leaga

- Alb/negru descuiere fir verde/rosu (sau galben/verde)

- Galben negru (LEGAT LA MASA)

- Negru (LEGAT LA MASA)

- Rosu/negru nu se leaga

- Rosu (LEGAT LA PLUSUL BATERIEI)

- Roz nu se leaga

- Maro1 la SEMNALUL STANG) fir negru/alb de 1mm dein pragul stang

- Maro2 LA SEMNALUL DREPT) fir negru/verde de 1mm din acelasi prag, daca la ambele ai legat diode si le-ai pus invers nu o sa se aprinda semnalele, dar nu e nevoie de diode, asa ca scoate-le.

- Verde incuiere fir galben/verde (sau verde/rosu)

cu informatiile astea te descurci ?

Modificat 24 Decembrie, 2012 de Al Bundy

[alcsalx]

Da, m-am descurcat si cu ocazia asta vreau sa iti si multumesc pentru ajutorul oferit.

[leuleutzu]

Cine ma ajuta cu un sfat?

E vb de un bora, inchidere centralizata fara telecomanda, geamuri manuale si am o inchidere PNI , din modulul asta nu am firul verde, pe schema spune ca alb e inchidere si alb/negru e deschidere, le-am legat la verde cu dunga rosie respectiv galben cu dunga albastra la modulul confort de sub bord( nu il are in portiera stanga), semnalizarile le-am legat in prag la negru/ alb respectiv negru/ verde si functioneaza, galben cu galben/negru si negru la masa si rosu la plus pe o borna de 30A. Problema e ca nu se deschide din telecomanda, doar se inchide. Ce este de facut?

Stima

[Al Bundy]

NU ai legat cum trebuie.  VEzi ca ai schemele mei sus.

[leuleutzu]

Salut Al bundy,

Am citit cam tot ce se putea pe vw forum, putini au montat Pni 288, banuiesc ca sunt niste prostii de asta nu a montat nimeni, faza e ca nu am acel fir verde din modul telecomanda pentru semnalul de inchis

Dar am legat albul din telecomanda la verde cu dunga rosie de la modul de confort si v-am spus mai sus ce nu merge

Stima

[Al Bundy]

NU ai inteles, firul verde se leaga in locul celui cu dunga neagra pentru a ridica geamurile la inchidere.

Ce ai facut cu cele 6 fire de la inchidere, cum le-ai legat ?

[moxxy2]

sal baieti



 Leuleutzu ai montant inchiderea ca vreau sa stiu cum merge ca vreau sa i-mi cumpar si eu una

stima !!!

[leuleutzu]

salut.am abandonat lucrarea la masina aia, am pierdut vreo 8 ore in 2 zile si nu mai merita incercat, apoi s-a dus proprietarul la un service sa i-o monteze si tot nu a reusit.eu inclin sa cred ca era defecta cu toate ca era noua. firele erau legate bine ,...sunt vreo 20 postari pe aici in care se explica pe intelesul fiecaruia, nu era problema de fire . de atunci am mai montat in 30min o inchidere pe un daewoo si a mers din prima. inchiderea aia defecta era PNI si dupa cum va spuneam nu are acel fir verde in mufa si probabil se leaga altfel , daca stie cineva cum sa ne spuna.stima

[george golf 4]

salut AL BUNDY am si eu o inchidere cu cheie briceag si as vrea sa o leg pe un golf 4 din 2000 ajm.problema ca nu am legat niciodata o inchidere si as vrea sa imi explicit.am schema dar nu stiu cumtrebuie legate firele si unde.AM ATASAT SI 3 POZE CU INCHIDEREA SI SCHEMA.

[Al Bundy]

Ai citit primele posturi ?

[Luiz Coman]

problema !! vreau sa stiu si eu cum se leaga firele la motoarse sa functioneze? ca ma chinui si nu reusesc nimic , stima

[Michael21]

Salut. Am un golf 4 din 99 in doua uși motor benzina 1,6 SR cu închidere centralizată pe cheie fără telecomanda. Am cumpărată un modul cu doua telecomenzi "stylensa" si m-am chinuit doua zile sa il montez dar nu am reușit . Am găsit mufa din pragul ușii șoferului si am încercat combinații de mi s-a făcut rău . In mufa sunt vreo 7 fire , desi masina mea nu are geamuri electrice . 3 îs galbene, unul gri, .... In fine, am încercat Combinația de pe schema data de producător care spune ca sa caut firul comun sa il tai si sa leg pa un capăt firul maro de la modul si la celălalt firul verde. Dar nu merge. Am obținut bă închidere, bă deschidere si asta doar de pe butonul de "închis"al telecomenzii.nu știu daca e bine sa ma apuc eu sa tai fire pe acolo... Astept ajutor de la voi, poate ii dam de cap împreuna.multumesc

[iulian1980]

Salut ,am montat o inchidere centralizata cu telecomanda luata de la un magazin piese auto in locul unei inchideri thunder care nu mai functiona am legat firele pe culori cum era pe cea veche si acum cand apas butonul inchis de pe telecomnda se deschide si invers.Ce nu am legat bine?daca ma puteti ajuta.Multumesc.

[Al Bundy]

Schimba firul de inchis cu cel de deschis.

[iulian1980]

A mers, multumesc.

[krYstYi]

salut ! As avea o intrebare legata de un modul inchidere PNI 288 cu telecomanda pe un golf 4 daca a mai montat cineva, unde a legat firele alb si alb/negru ? Si o alta intrebare, daca PNI 288 are sau nu are inchidere geamuri din telecomanda ?



Multumesc !

[Al Bundy]

Posteaza schema inchiderii.

[krYstYi]

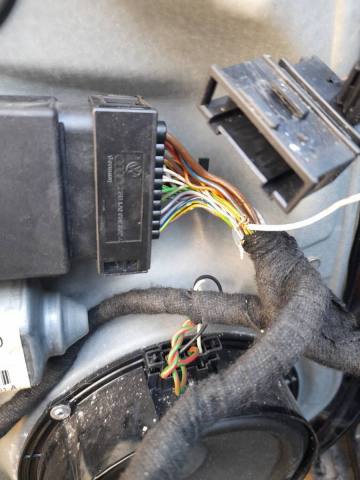

la ce fire trebuie sa leg alb si alb/negru care vin din modul ? am desfacut panoul usii de la sofer dar nu stiu care fire sunt armare si dezarmare din mufa care intra la motoras.

[Al Bundy]

Cu usa simulat inchis, dai masa pe rand la cate un fir ce vine de la broasca, si vezi pe care fir se incuie si pe care se descuie.

[krYstYi]

Gata am rezolvat..

multumesc!

[nelu245]

Salut, sunt novice pe forum. Am citit acest topic si mi-am facut o idee despre felul in care trebuie legate firele.



Am totusi cateva inrebari.



Modulul de inchidere centralizata cu telecomanda il montati in usa sau sub bord?



+ si -  luati de sub bord. Imi poate recomanda cineva unde gasesc un + permanent.



Firul verde de inchidere poate fi luat de sub bord din modulul confort sau e necesar sa fie luat din usa soferului?



Ma intrebam daca e absolut necesara demontarea fetei de usa de la sofer avand in vederea ca masina are deja inchidere centralizata cu cheie.



Multumesc!

Modificat 6 Octombrie, 2015 de nelu245

[leuleutzu]

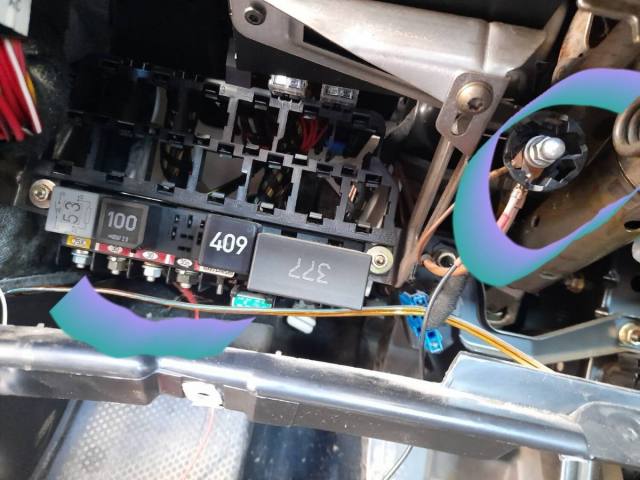

poti sa o pui sub bord sau in portiera.daca o pui in portiera treb sa tragi firele pana la semnalizare prin mansonul dintre portiera si caroserie .plus permanent ai sub bord niste borne cu fir gros rosu si scrie 30A, adica 30 amperi sau ai si 10 , te legi de una de acolo.succes

[norbysr]

buna am montat si eu o inchidere centralizata thunder ca cel din poza , dar cand lam montat nu mai stiu cum am facut sa cobor geamurile la jumatate cand apas sa deschid usile :( acuma vine iarna si numai stiu cum sa il fac inapoi sa numai lase jos geamu la deschidere ma poate ajuta cineva ? este vorba de un Passat din 2000 3b.

Modificat 2 Noiembrie, 2015 de norbysr
