01334 - Door Control Module; Rear Right (J389) 014 - Defective

[Andreir]

Am scanat ieri masina si am gasit urmatoarea eroare, insa nu am observat probleme la usa dreapta spate:

Eroarea vad ca este permanenta si dateaza de 5 luni.

Ce ma sfatuiti sa fac? Poate fi ceva cu repercusiuni ulterioare?

VCDS Version: Release 11.11.3

Data version: 20120401

Wednesday,08,August,2012,18:41:11:56830

Chassis Type: 3C0

Scan: 01 02 03 08 09 15 16 17 19 25 42 44 46 52 53 55 56 62 72

VIN: WVWZZZ3CZ8P062443 Mileage: 72620km/45123miles

01-Engine -- Status: Malfunction 0010

02-Auto Trans -- Status: OK 0000

03-ABS Brakes -- Status: OK 0000

04-Steering Angle -- Status: OK 0000

08-Auto HVAC -- Status: OK 0000

09-Cent. Elect. -- Status: OK 0000

15-Airbags -- Status: OK 0000

16-Steering wheel -- Status: OK 0000

17-Instruments -- Status: OK 0000

19-CAN Gateway -- Status: OK 0000

25-Immobilizer -- Status: OK 0000

42-Door Elect, Driver -- Status: Malfunction 0010 44-Steering Assist -- Status: OK 0000 46-Central Conv. -- Status: OK 0000 52-Door Elect, Pass. -- Status: OK 0000 53-Parking Brake -- Status: OK 0000 55-Xenon Range -- Status: OK 0000 56-Radio -- Status: OK 0000 62-Door, Rear Left -- Status: OK 0000 72-Door, Rear Right -- Status: Malfunction 0010

--------------------------------------

1 Fault Found:

01334 - Door Control Module; Rear Right (J389)

014 - Defective

Freeze Frame:

Fault Status: 01101110

Fault Priority: 4

Fault Frequency: 1

Reset counter: 69

Mileage: 63218 km

Time Indication: 0

Date: 2012.03.02

Time: 09:10:10

[Al Bundy]

E un defect intern al modulului, daca functioneaza, lasa-l asa.

[BlackCaddy23]

On 8/9/2012 at 9:59 AM, Al Bundy said:

E un defect intern al modulului, daca functioneaza, lasa-l asa.

Salut. Am întâlnit o Skoda Octavia 2 cu eroarea 01334, dar No comunication (nu Defective ca la colegu).

Problema este urmatoarea: nu vede usa spate de nici un fel si in afara de ridicare/coborare geam nu mai functioneaza nimic (recunostere usa deschisa, incuiat/descuiat).

Calculatorul de usa pus pe partea opusa functioneaza corect. Continuitate pe firul de Lean din fata in spate este. Schimbat calculator usa fata, schimbat calculator usa spate.

In continuare problema persista.

Poti sa ma ajuti cu un sfat?

[Al Bundy]

Alimentare are ?

[BlackCaddy23]

Da, are alimentare.

Modificat 18 Iulie, 2019 de Manuel N.
Nu mai folosi quote. Se sanctioneaza. Citeste regulamentul.

[Al Bundy]

PE 2 fire? Are si masa ?



[BlackCaddy23]

23 hours ago, Al Bundy said:

PE 2 fire? Are si masa ?



Da, pe 2 fire (rosu si rosu+alb) si are si masa. Am tras in fir de lean prin masina din stanga in dreapta si incuie/descuie ușa. Am tras din fata in spate si nu face nimic.

[Al Bundy]

Calc de usa fata este codat corect ? La diagnoza ce erori ai ?

[BlackCaddy23]

Eroarea este:

01334 - Door Control Module; Rear Right (J389)

No Communication

Calculatorul din fata este codat corect. Ba chiar s-au schimbat si codat vreo 4 buc sh. Eroarea persistă.

Scuze de raspuns asa tarziu, dar am fost putin blocat.?

[F l o r i n]

Dacă e ok cablajul... Are alimentare... Probat cu 4 buc pe spate.. Atunci probează și cu altul pe fata

[BlackCaddy23]

@Florin, pe fata am testat acele module.

Pe spate am schimbat modulele intre ele. Cel din dreapta (unde este problema) merge perfect pe stanga. Cel din stanga, daca il pun in dreapta, nu face nimic.

[Al Bundy]

deci, daca eliminam din cauze, sa vedem ce ramane:

modul spate  - este bun

modul fata, codare modul fata  - este bun

alimentare si masa - ok

fir de LIN BUS - ok

atunci chiar nu stiu ce ar mai putea fi. Doar daca una din cauzele de mai sus nu a fost verificata corect.

[F l o r i n]

Sigur.... Ca altfel mergea.

[Vasile87]

Salutare, intampin si eu aceeasi problema la portierele de pe spate, nu le vede vcds-ul. geamurile nu coboara nici din comanda de la sofer si nici de pe comanda de pe spate,am verificat mufele la burduf , nu este oxidat nimic, firele nu au nimic defect, luminile de avertizare se aprind cand deschid portierele, nu stiu ce sa mai verific,

Wednesday,02,October,2019,19:17:11:55062
VCDS Version: Beta 12.10.3
Data version: 20130228

Chassis Type: 3C0
Scan: 01 03 08 09 15 16 17 19 25 36 37 42 44 46 52 53 56 62 69 72
          76 77 7D

VIN: WVWZZZ3CZ6E201562   Mileage: 264270km/164209miles

00-Steering Angle Sensor -- Status: OK 0000
01-Engine -- Status: OK 0000
03-ABS Brakes -- Status: OK 0000
08-Auto HVAC -- Status: OK 0000
09-Cent. Elect. -- Status: Malfunction 0010
15-Airbags -- Status: OK 0000
16-Steering wheel -- Status: OK 0000
17-Instruments -- Status: OK 0000
19-CAN Gateway -- Status: Malfunction 0010
25-Immobilizer -- Status: OK 0000
36-Seat Mem. Drvr -- Status: OK 0000
37-Navigation -- Status: OK 0000
42-Door Elect, Driver -- Status: OK 0000
44-Steering Assist -- Status: OK 0000
46-Central Conv. -- Status: Malfunction 0010
52-Door Elect, Pass. -- Status: OK 0000
53-Parking Brake -- Status: OK 0000
56-Radio -- Status: OK 0000
62-Door, Rear Left -- Status: Cannot be reached 1100
69-Trailer -- Status: Not registered 0001
72-Door, Rear Right -- Status: Cannot be reached 1100
76-Park Assist -- Status: Not registered 0011
77-Telephone -- Status: Not registered 0001
7D-Aux. Heat -- Status: Not registered 0011

-------------------------------------------------------------------------------
Address 01: Engine        Labels: Redir Fail!
   Part No SW: 03G 906 018 ER    HW: 03G 906 018 S
   Component: R4 2.0l PPD1.2 G    0422
   Revision: --H02---    Serial number: VWZCZ000000000
   Coding: 0000072
   Shop #: WSC 11111 111 11111
   VCID: 79F25A8E300E44D6C8B

No fault code found.
Readiness: N/A

-------------------------------------------------------------------------------
Address 03: ABS Brakes        Labels: 3C0-614-095-C2.clb
   Part No SW: 3C0 614 095 Q    HW: 3C0 614 095 Q
   Component: ESP 440 C2     H015 0003
   Revision:  H015       Serial number: 0667182161
   Coding: 0030010
   Shop #: WSC 47473 142 09024
   VCID: 3064A7AAA3F4459E3F5

No fault code found.

-------------------------------------------------------------------------------
Address 08: Auto HVAC        Labels: 3C0-907-044.lbl
   Part No SW: 3C0 907 044 AC    HW: 3C0 907 044 AC
   Component: ClimatronicPQ46 050 0404
   Revision: 00050005    Serial number: 00000000000000
   Shop #: WSC 00000 000 00000
   VCID: 62C01DE2BD98A70EF91

No fault code found.

-------------------------------------------------------------------------------
Address 09: Cent. Elect.        Labels: 3C0-937-049-23-H.lbl
   Part No SW: 3C0 937 049 J    HW: 3C0 937 049 J
   Component: Bordnetz-SG     H37 1301
   Revision: 00H37000    Serial number: 00000005499872
   Coding: E5888F0700040F1900000064640000000009FF4F320000
   Shop #: WSC 05311 123 12345
   VCID: 3064A7AAA3F4459E3F5

   Subsystem 1 - Part No: 3C1 955 119
   Component: Wischer VW461  012  0503
   Coding: 00063445
   Shop #: WSC 05311

   Subsystem 2 - Part No: 1K0 955 559 AB
   Component: RLS     082806 020  0103
   Coding: 00471077
   Shop #: WSC 05311

2 Faults Found
01333 - Door Control Module; Rear Left (J388)
            004 - No Signal/Communication
             Freeze Frame:
                    Fault Status: 01100100
                    Fault Priority: 2
                    Fault Frequency: 1
                    Reset counter: 164
                    Mileage: 264271 km
                    Time Indication: 0
                    Date: 2019.10.01
                    Time: 20:01:00

             Freeze Frame:
                        ON
                    Voltage: 14.25 V
                        ON
                        ON
                        OFF
                        OFF
                        OFF

01334 - Door Control Module; Rear Right (J389)
            004 - No Signal/Communication
             Freeze Frame:
                    Fault Status: 01100100
                    Fault Priority: 2
                    Fault Frequency: 1
                    Reset counter: 164
                    Mileage: 264271 km
                    Time Indication: 0
                    Date: 2019.10.01
                    Time: 20:01:00

             Freeze Frame:
                        ON
                    Voltage: 14.25 V
                        ON
                        ON
                        OFF
                        OFF
                        OFF

-------------------------------------------------------------------------------
Address 15: Airbags        Labels: 3C0-909-605.lbl
   Part No SW: 3C0 909 605 K    HW: 3C0 909 605 K
   Component: 0Q AIRBAG VW8R  029 2521
   Revision: 10029000    Serial number: 003A3P3GKFU$
   Coding: 0012369
   Shop #: WSC 05311 000 00000
   VCID: 2E58B9D2B9C0536E2D9

   Subsystem 1 - Serial number: 6332MSME1019033A+

   Subsystem 2 - Serial number: 6342MSME0D1164276

   Subsystem 3 - Serial number: 6351HTS64IKM5P93T

   Subsystem 4 - Serial number: 6361HTS64IK6E3A21

   Subsystem 5 - Serial number: 00000000000000000

   Subsystem 6 - Serial number: 00000000000000000

No fault code found.

-------------------------------------------------------------------------------
Address 16: Steering wheel        Labels: 3C0-953-549-SW20.lbl
   Part No SW: 3C0 953 549 E    HW: 3C0 953 549 E
   Component: J0527               0015
   Revision: 00005000    Serial number: 3C9953507P
   Coding: 0000112
   Shop #: WSC 05311 000 00000
   VCID: 2E58B9D2B9C0536E2D9

   Subsystem 1 - Part No: XXXXXXXXXXX
   Component: E0221           002 0010

No fault code found.

-------------------------------------------------------------------------------
Address 17: Instruments        Labels: 3C0-920-xxx-17.lbl
   Part No SW: 3C0 920 870 Q    HW: 3C0 920 870 Q
   Component: KOMBIINSTRUMENT VD1 4240
   Revision: V0033000    Serial number: 00000000000000
   Coding: 0001105
   Shop #: WSC 80093 222 71269
   VCID: 3162A2AEA8FE4C9630B

No fault code found.

-------------------------------------------------------------------------------
Address 19: CAN Gateway        Labels: 3C0-907-530-V1.clb
   Part No SW: 3C0 907 530 C    HW: 3C0 907 951 A
   Component: Gateway         007 0040
   Revision: 00007000    Serial number: 0700C0622010E2
   Coding: 3DFD0D44C22002
   Shop #: WSC 14605 175 12345
   VCID: 214252EEF81EFC16A0B

3 Faults Found
01333 - Door Control Module; Rear Left (J388)
            004 - No Signal/Communication
             Freeze Frame:
                    Fault Status: 01100100
                    Fault Priority: 2
                    Fault Frequency: 1
                    Reset counter: 164
                    Mileage: 264271 km
                    Time Indication: 0
                    Date: 2019.10.01
                    Time: 20:01:25

01334 - Door Control Module; Rear Right (J389)
            004 - No Signal/Communication
             Freeze Frame:
                    Fault Status: 01100100
                    Fault Priority: 2
                    Fault Frequency: 1
                    Reset counter: 164
                    Mileage: 264271 km
                    Time Indication: 0
                    Date: 2019.10.01
                    Time: 20:01:25

01044 - Control Module Incorrectly Coded
            000 - -
             Freeze Frame:
                    Fault Status: 01100000
                    Fault Priority: 1
                    Fault Frequency: 1
                    Reset counter: 164
                    Mileage: 264271 km
                    Time Indication: 0
                    Date: 2019.10.01
                    Time: 20:01:29

-------------------------------------------------------------------------------
Address 25: Immobilizer        Labels: Redir Fail!
   Part No SW: 3C0 959 433 K    HW: 3C0 959 433 K
   Component:    IMMO         038 0367
   Revision: 00038000    Serial number: VWZCZ000000000
   Shop #: WSC 131071 1023 2097151
   VCID: 3260ADA2ADF8778E491

   Subsystem 1 - Part No: 3C0 905 861 D
   Component:    ELV          024 0370
   3C0905861D     ELV          024 0370

No fault code found.

-------------------------------------------------------------------------------
Address 36: Seat Mem. Drvr        Labels: 3C0-959-760.lbl
   Part No SW: 3C0 959 760 B    HW: 3C0 959 760 B
   Component: Sitzverstellung     0701
   Revision: 00003000    Serial number: 00000000000000
   Shop #: WSC 00000 000 00000
   VCID: 2C5CB3DA8FDC217E03D

No fault code found.

-------------------------------------------------------------------------------
Address 37: Navigation
Cannot be reached

-------------------------------------------------------------------------------
Address 42: Door Elect, Driver        Labels: 1K0-959-701-MAX2.lbl
   Part No: 1K0 959 701 L
   Component: Tuer-SG         024 2801
   Coding: 0000164
   Shop #: WSC 05311 000 00000
   VCID: 37769CB6469A92A67EF

No fault code found.

-------------------------------------------------------------------------------
Address 44: Steering Assist        Labels: 1Kx-909-14x-44.clb
   Part No: 1K1 909 144 K
   Component: EPS_ZFLS Kl.5   D06 1701
   Shop #: WSC 00000 000 00000
   VCID: 336EA8A652E27E86427

No fault code found.

-------------------------------------------------------------------------------
Address 46: Central Conv.        Labels: 3C0-959-433-46.clb
   Part No SW: 3C0 959 433 K    HW: 3C0 959 433 K
   Component:    KSG PQ46 ELV 038 0455
   Revision: 00038000    Serial number: VWZCZ000000000
   Coding: 1091020851034E7E3C021F1D7008DF06707D00
   Shop #: WSC 05311 123 12345
   VCID: 3260ADA2ADF8778E491

   Subsystem 1 - Part No: 1K0 951 605 C
   Component: LIN BACKUP HORN H03 1301

   Subsystem 2 - Component:       NGS n.mounted

   Subsystem 3 - Component:      IRUE n.mounted

2 Faults Found
01333 - Door Control Module; Rear Left (J388)
            004 - No Signal/Communication
             Freeze Frame:
                    Fault Status: 01100100
                    Fault Priority: 4
                    Fault Frequency: 1
                    Reset counter: 164
                    Mileage: 264271 km
                    Time Indication: 0
                    Date: 2019.10.01
                    Time: 20:01:25

01334 - Door Control Module; Rear Right (J389)
            004 - No Signal/Communication
             Freeze Frame:
                    Fault Status: 01100100
                    Fault Priority: 4
                    Fault Frequency: 1
                    Reset counter: 164
                    Mileage: 264271 km
                    Time Indication: 0
                    Date: 2019.10.01
                    Time: 20:01:25

-------------------------------------------------------------------------------
Address 52: Door Elect, Pass.        Labels: 1K0-959-702-MAX2.lbl
   Part No: 1K0 959 702 L
   Component: Tuer-SG         024 2801
   Coding: 0000502
   Shop #: WSC 05311 000 00000
   VCID: 38749F8A4B849DDE775

No fault code found.

-------------------------------------------------------------------------------
Address 53: Parking Brake        Labels: 3C0-907-801-53.clb
   Part No SW: 3C0 907 801 E    HW: 3C0 907 801 E
   Component: EPB  VC8HC003   013 0003
   Revision:   013
   Coding: 0000012
   Shop #: WSC 131071 1023 2097151
   VCID: 244C5BFAE70CE93ECBD

No fault code found.

-------------------------------------------------------------------------------
Address 56: Radio        Labels: 1K0-035-191.lbl
   Part No SW: 1K0 035 191 DX    HW: 1K0 035 191 DX
   Component: R                   0303
   Revision: 00019000    Serial number: VWZ1Z2E5433066
   Coding: 0043422
   Shop #: WSC 12345 666 30689
   VCID: 7BFE40863A3276C6DA7

No fault code found.

-------------------------------------------------------------------------------
Address 62: Door, Rear Left
Cannot be reached

-------------------------------------------------------------------------------
Address 69: Trailer (J345)       Labels: 1K0-907-383-MY8.lbl
   Part No SW: 1K0 907 383 E    HW: 1K0 907 383 E
   Component: Anhaenger     H08 0080
   Revision: 3A002002    Serial number: 00000123462097
   Coding: 0100000100000000
   Shop #: WSC 00000 000 00000
   VCID: 2F66A4D67ECA5A6626F

No fault code found.

-------------------------------------------------------------------------------
Address 72: Door, Rear Right
Cannot be reached

-------------------------------------------------------------------------------
Address 76: Park Assist        Labels: 3C0-919-283.lbl
   Part No SW: 3C0 919 283 B    HW: 3C0 919 283 B
   Component: Parkhilfe 8-Kan 004 0011
   Revision: 00004000    Serial number: 82930605308912
   Coding: 0010024
   Shop #: WSC 47473 142 09024
   VCID: 28544FCA9B240D5EE75

1 Fault Found
01299 - Diagnostic Interface for Data Bus (J533)
            005 - No or Incorrect Basic Setting / Adaptation
             Freeze Frame:
                    Fault Status: 01100101
                    Fault Priority: 4
                    Fault Frequency: 1
                    Reset counter: 164
                    Mileage: 264271 km
                    Time Indication: 0
                    Date: 2019.10.01
                    Time: 20:01:23

-------------------------------------------------------------------------------
Address 77: Telephone
Cannot be reached

-------------------------------------------------------------------------------
Address 7D: Aux. Heat        Labels: 1K0-963-235.lbl
   Part No SW: 1K0 963 235 E    HW: 1K0 963 235 E
   Component: PTC-Element         0404
   Revision: 00800000    Serial number:
   Shop #: WSC 00000 000 00000
   VCID: 2D5ABEDEB4C62876143

1 Fault Found
01299 - Diagnostic Interface for Data Bus (J533)
            005 - No or Incorrect Basic Setting / Adaptation

End   ---------------------------

[F l o r i n]

Dar asa...deodata..de la natura? Asa ai cumpărat mașina.... Sau s-a întâmplat deodată...?

[Vasile87]

deodata s-a intamplat, au functionat la inceput cand am luat masinadin germania, inainte imi mergeau sa deschid geamurile din cheie si sa le inchid, imi functiona si semnalizarea cand inchideam si deschideam usile din cheie,am mai avut o eroare recenta   Control/regulation for ambience lighting (E400)pe care am rezolvat-o din vcds era bifat ceva prin central electric gresit. pe tester pe driver door nu am nici o eroare, dar nu mai functioneaza lumina de sub oglinda si nici martorul de portiera deschisa de sub usa, pe bord arata ca esteusa deschisa, e posibil sa am vreo codare gresita pentru usile spate? o siguranta ceva? m-am mai jucat cu vcds-ul prin ea,multumesc

[F l o r i n]

Posibil. Vezi în scanuri mai vechi, ce codari ai și refa-le

[Vasile87]

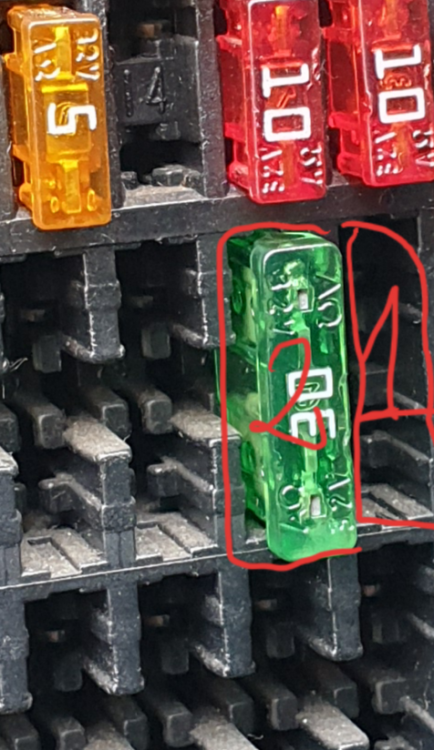

Chiar acum am rezolvat cu geamurile spate, în partea dreaptă am avut pusă siguranță în alt locaș, chiar lângă margine in 1, trebuia pusă în al 2lea locaș2. Acum trebuie să mai rezolv cu lumina de la portiera șoferului de sub oglindă și sub portieră .scuzati calitatea pozei, m-am chinuit sa reduc rezoluția  sub 1.O24kb. O seară plăcută.

[F l o r i n]

Pai cum asa? Vezi... Nimic nu apare peste noapte...

[Vasile87]

Am umblat mai demult la siguranțe  că nu mergea la mașină ștergatoarele ?, celebra problemă cu ansamblul gripat,le-am verificat si din greșeală am schimbat poziția.

[raduletz]

Buna ziua,

Am patit si eu sa nu se mai incuie usa dreapta spate, nu merge sa cobor geamul si nici lumina de la portiera nu merge. Banuiesc ca e de la broasca. Am demontat-o si planuiesc sa cumpar una SH. Un alt simptom interesant, care a inceput cam de-odata si nu stiu daca e o coincidenta e ca se descarca bateria de la o zi la alta. Initial am crezut ca este de la bateria si am cumparat una noua. Patesc la fel. Am verificat incarcarea la alternator si este 13.7V, ceea ce e bine.

1. Posibil oare sa fie legate intre ele cele doua probleme?

2. Dupa inlocuirea broastei, trebuie codata cu VCDS sau merge sa schimb pur si simplu?

(M-a mancat undeva si am demontat broasca. Au sărit ceva arcuri pe acolo, iar acum sunt nevoit sa o schimb chiar daca nu de la ea e problema pentru ca nu mai am nici o sansa sa le pun la loc)

Este vorba despre un Passat din 2009, CR, 2.0 TDI. Cod motor CBBB

Mulțumesc



Am scanat cu VCDS Si am doua erori, una legata de modulul de usa spate dreapta, iar alta legata de ECM Power Relay. Cea din urma posibil sa fie un efect al descarcarii bateriei (sau poate aia sa fie cauza?). Atasez poze cu erorile

[F l o r i n]

doar o montezi.

De, reconditionarea yalei necesita ceva indemanare si experienta

[Al Bundy]

@raduletz NU inteleg de unde ai tras tu concluzia ca problema este de la broasca atata timp cat nu merge nimicpe acea usa si ai eroare de comunicatie cu ea.

Verifica fire;le de alimentare si comunicatie cu usa spate.

[raduletz]

@F l o r i n Mersi de raspuns. Deja am luat una SH, dar nici o diferenta. Tot nu imi detecteaza cand deschid usa.

@Al Bundy concluzia am tras-o citind alte postari similare pe aici pe forum, iar majoritatea raspunsurilor sugerau ca ar fi de la broasca. Intr-adevar nu are sens sa fie de la broasca din moment ce nu merge nici geamul. Firele de la burdufurile tuturor usilor le-am verificat si nu par sectionate sau uzate. Acum, nu stiu ce o fi sub camasa cablurilor dar parca nu m-as pune sa le "belesc" ca sa vad daca nu sunt intrerupte litele din interior.

Se pare ca geamul merge de la butonul de pe usa din spate, insa nu merge de la butonul de pe usa de la sofer. Clar undeva e un fir intrerupt sau in scurt. Mai degraba as crede ca e un scurt, din moment ce mi se descarca si bateria.

De unde ma sfatuiti sa incep? Modulul central e in usa de la sofer?

@Al Bundyai vreo schema cu firele de alimentare? sau ai stii sa imi spui care fire sa le verific mai exact?

[F l o r i n]

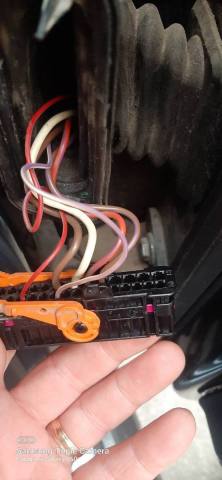

Verifica firele dintre usa fata si caroserie , din mansonul de cauciuc. Firul mov, mov alb...e LIN., verifica-l
