DIY - Montare camera video rear assist AM pe replica RNS510

[BTeo]

Mai revin cu o intrebare. Pana la urma am achizitionat camera de scirocco si am dat comanda de cablu oem pt semnal video. Sa leg camera cu un condensator 50v si 4300uF sau un releu? Daca trebuie releu, ce caracteristici trebuie sa aiba si de unde as putea sa-l iau (adica, gasesc ceva pe cod oem sau sa merg la magazin de electrice)? Urmeaza sa finalizez achizitionarea de piese si sa merg la un prieten mai priceput sa ma ajute sa fac tot montajul.



Multumesc anticipat!

[D@ny]

Pentru camera OEM nu ai nevoie de improvizatii!

[BTeo]

Am inteles. Deci am un cablu de alimentare cu 3 conductori: rosu, albastru si negru. Rosu merge catre panoul de sigurante, albastru la centrala si negru la un surub ceva legat de caroserie?

Impreuna cu cablul video mi-a venit si un alt conductor rosu cu un pin in capat si celalat liber. Ala trebuie folosit?

Atasez si niste poze.



Scuze ca vin cu atatea intrebari dar vreau sa fiu sigur ca fac bine inainte sa desfac tot :)





Modificat 23 Iulie, 2015 de BTeo

[BTeo]

up pt putin ajutor..



Deci am studiat toate postarile despre camera .. va rog cineva sa-mi confirme daca fac bine sau nu.



- rosu - am comandat cablu OEM 000-979-133-E cu pini pentru a introduce in locul #16 cablul rosu de alimentare de la camera pentru un plus curat. Din cate am citit pe internet, ar trebui prelungit cu inca 50cm ca sa ajunga

- albastru - trebuie dus in centrala la pin 28 dar nu are rost deranjul deoarece ori acolo ori in pragul din stanga e acelasi lucru daca ma bag in "cablul gri/alb cel de la becul din stanga si negru/albastru cel din dreapta"

- negru - tot in spate la un pct al caroseriei

- cel rosu venit impreuna cu cablul video - e in plus

- cablul video - din rns in camera



E corect?

[Al Bundy]

corect.

[Al Bundy]

Cel rosu nu e in plus, il duci de la camera in spate la radio si de acolo alimentezi camera.

[BTeo]

Pai am o data rosu de la cablul de alimentare al camerei cu mufa mare (cel cu rosu, albastru si negru) care il pun in panoul de sigurante. Nu-si ia camera + de acolo?



Celalalt rosu a venit impreuna cu cablu 5M1970161 AC cu un pin in capat si in celalat lasat liber.

[Al Bundy]

Daca tot duci cablul video la navigatie, nu mai are rost sa te duci cu un fir la sigurante.

[BTeo]

Am inteles. O ultima intrebare, daca cablul rosu care a venit cu cel video are si un pin pentru introdus intr-o mufa, asta inseamna ca este vreun loc valabil pt + in rns la spate? Sau trebuie sa dau izolatia la o parte la alimentarea rnsului si sa ma leg acolo.

[Al Bundy]

Pinul il introduci in mufa pereche celei care este pe cablajul ce vine de la camera.

[BTeo]

Am inteles, sper ca de acum revin cu o poza cu montajul facut.

Multumesc mult pentru informatii!

[BTeo]

O informatie utila pentru cei care au si senzori de parcare si vor si camera: trebuie codate amandoua, si pe OPS si pe navigatie trebuie de codat existenta camerei.



Daca este bifat doar pe navigatie, nu si pe parking system apare:



Cand sunt bifate amandoua apare cum trebuie:



In rest montajul a reusit, Multumesc pt ajutor!

[padrefloryn]

Salut! Am montat pe passat un aparat Pioneer F9310BT și am montat o cameră pt. mers înapoi. Camera este universală, integrată în suportul de la număr și are ieșire RCA.Am achiziționat de pe ebay un adaptor (RCA harness) cu diferite intrări video și audio. Am legat alimentarea camerei la lampa de mers înapoi, dar nu dă semnal în unitate. Poate fi de la cablul RCA video care are pe lângă el un fir roșu și pe care nu l-am legat nicăieri?

[F l o r i n]

Automat. Vezi alimentarea camerei si semnalul de la marsarier - daca unitatea il preia de pe can....sau direct in unitate.

[padrefloryn]

Salutare din nou! Nu reușesc sa fac camera sa meargă. Am trecut alimentarea camerei prin releu, dar nu ştiu cum să leg acel fir roşu ataşat pe cablul rca video. Ajutor

[F l o r i n]

il legi la plusul curat - prin releu, daca l-ai trecut prin el.

[Danny]

Are cineva idee cat ajunge o camera pe mers inapoi (sub emblema) pe original, OEM ? Se poate cumpara/monta la reprezentanta?

[F l o r i n]

camera din sigla - majoritatea vin cu sistemul Highline (foarte greu sa gasesti un lowline - cel care contine doar camera si cablaj) - care are si modul comanda, etc - cel cu liniile care se misca, cand rotesti de volan - sistemul  (camera, cablaj si modul) sigur depaseste 1000 euro la reprezenta

Modificat 3 Octombrie, 2016 de F l o r i n

[Danny]

Si alta varianta, care sa fie la fel, sub emblema? Sau singura solutie (mai ieftina) e cu camera montata in alta parte (gen rama de la numarul de inmatriculare, etc) ?

[F l o r i n]

exista si model Lowline - destul de greu de gasit - cu camera in sigla.

altfel, kit-ul cu camera bagata in bara.

[aurel b.]

Salut Biwak, foarte bine detaliata procedura. Pentru VW Golf 5, am achizitionat o unitate navigatie Eonon GA6153F care a fost insotita de o camera video si releu regulator. Camera video am legat-o astfel: firul de plus al camerei la firul negru / albastru de masarier, identificat in portbagaj, iar firul de minus al camerei la masa. Releul nu l-am montat inca, pentru ca nu stiam de faza cu interferentele. Rezultatul fiind urmatorul: daca pun doar contactul si maneta cutiei de viteze este pe pozitia masarier, camera functioneaza perfect. Daca pornesc motorul, pe ecranul navigatiei apar imagini cu interferente sau ecranul devine negru cu un semn de exclamatie.

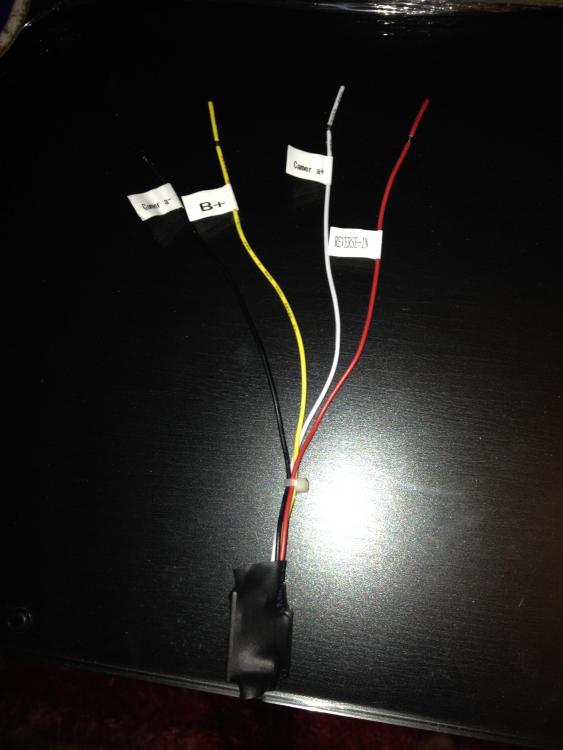

Am atasat imaginea releului. Din etichetele existente pe fiecare fir al releului ar trebui sa realizez legaturile astfel ?

-  la firul rosu (reverse in) al releului se leaga firul de masarier negru / albastru al masinii;

- la firul galben (B+) al releului se leaga firul de plus curat permanent adus de la bricheta;

-  la firul alb (camera +) al releului se leaga firul plus al camerei;

- iar firul negru (camera -) al releului si firul minus al camerei se leaga impreuna la firul de masa de pe caroserie?

intreb pentru a nu face vreo "duda"

Multumesc anticipat pentru ajutor.



[stefan_alexandru25]

Salut.

In prima poza avem asa:

1 - se conecteaza la RNS 510
2 - alimenatrea + si -
3 - unde se conecteaza ??
4 - unde se conecteaza ??
5 - este lumina pentru numar (se conecteaza la mufa de la lampa numar)
6 - alimentare camera ( se conecteaza la becul de marsarier)
7 - trebuie plus permanent

1. Unde se conecteaza firele rosii 3 si 4 ?
2. Care este plusul permanent sa leg firul 7 ?
3. Unde pot lega 2 din firele care duc la RNS 510 pentru alimentare ?

Multumesc!

Poze dupa dropbox ( sunt prea mari si nu le-am putut urca aici)

https://www.dropbox.com/s/g8sn7vty7pmuxrv/2016-08-16 20.02.56.jpg?dl=0

https://www.dropbox.com/s/ge2kcink3ag1dxv/2016-12-27 16.41.14.jpg?dl=0

https://www.dropbox.com/s/4mgoe9mzsnxbjow/HTB10KlaIFXXXXXgXpXXq6xXFXXXE.jpg?dl=0

[Al Bundy]

nu mai bine iei o camera OEM, care este mai simplu de legat si se vede mai OK ?



[stefan_alexandru25]

Nu, pentru ca o camera originala este undeva la 200 euro pentru golf 6.

Deja am cumparat-o pe asta, care a fost aproximativ 50 euro

Si se vede la fel de bine ca cea originala.

Intr-adevar, e putina bataie de cap cu legaturile dar sper ca sa sa le dau de cap pana la urma. Am mai aflat niste lucruri unde se leaga.

Mai trebuie doar sa aflu care este acel plus permanent la RNS 510, daca nu stie nimeni .... o sa masor fiecare fir si il gasesc pana la urma.

[Al Bundy]

RNS 510 nu are decat alimentare permanenta, 2 fire rosu/galben.
