Difuzoare spate

[Aurelian 6n2]

Da-mi wiring diagram pt. ambele aparate si-ti zic eu cum sa le legi.

Modificat 19 Octombrie, 2012 de Aurelian 6n2

[sonykx]

Pfff...la subwoofer nu am niciun manual de instructiuni pentru ca nu l`am luat nou...iar la CD player este la fel ca acesta http://service.us.pa...F/CQDFX501U.PDF pagina 25

Asta este tot ce am gasit despre el.Multumesc de ajutor!

Tip Tun de bass activ auto SAL XB-10/A 250W

Difuzor 250mm

Raspuns in frecventa (Hz): 80 - 180

Membrana din celuloza impregnata

Inel extern din cauciuc

Capac antipraf din polipropilena de dimensiune mare

Magnet 1.3 kg, bobina dubla

Dimensiuni 310 x 480 mm

Amplificator incorporat Putere la iesire 50 Watti

Transfer de frecventa reglabil 20-80 Hz/ 20-180 Hz

Intrari de semnal de nivel inalte si joase

Sumator incorporat pentru semnal canal dreapta si stanga

Posibilitatea de pornire automata la primire semnal

Modificat 19 Octombrie, 2012 de sonykx

[christensen]

pe CDplayer ai un "subwooofer cord", alea vin la intrare Audio al subwooferului.

Dupa aceea iti mai trebuie iesirea de la antena care iti va porni subwooferul(pt asta trebuie sa ai o intrare dedicata, nu-l poti conecta pe alimentarea subwooferului!)

[sonykx]

Aha...deci pica ideea de a-mi pune un Tun de bass? :(

Sau trebuie sa schimb CD Playeru?

Modificat 19 Octombrie, 2012 de sonykx

[christensen]

NU, din descrierea data de tine cdplayerul are iesire audio si una pt antena. In mod normal subwooferul trebuie sa aiba o intrare de pornire/standby(aici poti rezolva prin alimentarea de la un intrerupator) si intrarea audio(mono).

Un subwoofer are:

1. intrare audio(semnal si masa)

2. alimentare(+ si -)

3. alimentare pornire (+12V)

[sonykx]

Aha...si cum as putea sa fac legaturile intre CD Player si subwoofer(asa arata statia din el http://www.altex.ro/subwoofer-auto-activ-sal-xb-12-a-80w-30-cm) si ce mufe imi trebuie?

Imi poti face o schema cat de cat sa o inteleg?

[christensen]

fa o poza cu statia, unde sunt conexiunile, dar sa fie de calitate. Intrarea audio trebuie sa aiba mufa RCA.

[sonykx]

OK...calitatea nu era prea buna asa k ti`am tus un link este identic http://www.okazii.ro/sisteme-audio/altele/schimb-subwoofer-boxxer-sal-a55983232

Multumesc de ajutor!

Modificat 24 Octombrie, 2012 de sonykx

[Aurelian 6n2]

Hai sa o luam cu inceputul si anume conexiunile si tipurile de cabluri care trebuie folosite. Deci cel care ti-a vandut aparatul trebuia neaparat sa-ti dea si cablaraia aferenta de alimentare si de intrare audio.

Asadar iti trebuie :

- 4m cablu multifilar alimentare cu sectiunea de 5 mm2

- 1m cablu multifilar pt. masa cu sectiunea de 5 mm2

- 4m cablu multifilar pt comanda stand-by cu sectiunea de 1.5 mm2

- 5m cablu + mufe RCA pt semnal audio

- suport + siguranta de aprox. 10 - 15 A - asta e musai !

- Papuci + mufe la cablaraia de alimentare

- Comutator de foarte buna calitate cu un curent de rupere de min. 15 A daca amplificatorul iti consuma mai mult de 150mA in stand-by

Sa stii ca puterea sub-ului care este scrisa cu litere de-o schioapa reprezinta puterea muzicala si nu RMS-ul (Randament Maxim Sinusoidal) sau putere reala mai pe scurt, asadar puterea reala a sub-ului tau este de 250/4 = 62.5 W.

Asadar la aceasta putere vei avea un curent la iesire de aprox.5 A la o tensiune de 12V. Nu stiu ce fel de amplificator are, adica ce clasa de amplificare este asa ca e un calcul simplu, aproximativ. Deci punem la acest curent de iesire unul dublu de absorptie adica vreo 10 A, daca amplificatorul are un randament de 50 % (desi ma indoiesc sa fie asa de bun), deci punem o siguranta de protectie cuprinsa intre 10 si 15 A, se va vedea prin tatonare daca amplificatorul "trage" mai mult curent de atat. Sa nu neglijezi siguranta ca ai toate sansele sa iei foc !

Se vor face conexiuni foarte solide de tip surub + piulita, cu riglete si cabluri de calitate. Masa va fi cat mai aproape de amplificator, gasesti vreun surub sanatos pe acolo de care sa te legi cu papuci de calitate si nu orice mizerii de prin talcioc.

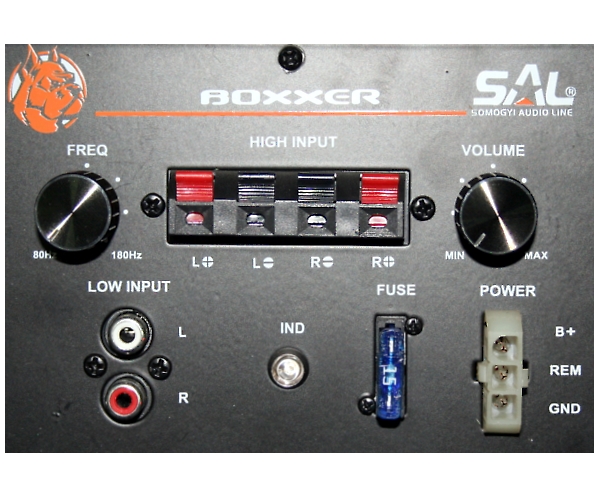

Pe panoul de comanda/intrare al sub-ului vei lega firele astfel :

- B+ => alimentare baterie, trecuta prin siguranta si comutator(daca ai consum mai mare de 150 mA in st-by)

- GND => masa, legata la caroserie cat mai aproape de subwoofer.

- REM => comanda stand-by, se leaga la firul albastru inchis al CD-player-ului (ala pe care scrie "amp. relay control" sau "motor antenna relay"

- LOW INPUT => intrare audio cu cablu si mufe RCA de la iesirea CD-player-ului notata cu SW OUT rosu+alb.

Vei pozitiona cele 2 potentiometre la jumatatea cursei pt. a nu intra in distorsiuni dupa care in urma testelor le vei gasi o pozitie care sa te satisfaca in functie de volumul CD-ului.

Iti atasez niste poze cu cablaraie + panou control ca sa-ti faci o idee.

Spor la treaba.

[sonykx]

Multumesc mult pentru ajutor!

[Dj_Cuba]

Stie cineva pt ce sunt cele 2 cabluri albe neconectate linga cel audio pt amplificator de sub bancheta spate?Unu vine de sub bord iar al doi-lea e legat la caroserie sub bancheta!Sa fie tot pt amplificator plusu de la baterie si masa legata la caroserie??Multumesc

[Aurelian 6n2]

Nu cred ca sunt oem acele cabluri, ci montate after-market. Mergi la un electronist bun sa vada ce si cum e cu ele, ca sa nu faci vreun scurt ceva pe acolo.
