Tablou sigurante Golf / Jetta 5

17 Noiembrie, 2013

Va salut,

ziceam in postul asta http://vwforum.ro/topic/63937-tablou-sigurante/?p=2242549 ca nu-mi merge incalzirea in scaune, si lumina din plafon.

Acum pot spune ca merg toate :) datorita lui Andrei18, caruia vreau sa-i multumesc pentru ajutorul acordat.

Am avut sigurantele arse la incalzire, iar in plafon nu facea contact bine butonul de aprindere/stingere lumini.

O zi frumoasa sa aveti.

12 Decembrie, 2013

Ziua buna tuturor,

Incepand de ieri am ramas cu portbagajul blocat pe inchis. Nu il pot deschide nici din cheie (butonul special pentru portbagaj) nici local din clapeta. Azi am observat ca nici stergatorul lunetei nu mai functioneaza dar stropitoarea isi face treaba in continuare.

Momentan circul cu o baterie de 61 A de serviciu, deoarece bateria mea a fost declarata defecta si astept inlocuirea ei. In aceasta perioada am observat ca stergatorul lunetei pornea odata cu pornirea motorului fara ca eu sa actionez maneta de langa volan, si nu se oprea decat atunci cand reporneam masina.

Acum vad ca stergatorul nu mai functioneaza absolut deloc, iar portbagajul, cum spuneam, a ramas inchuiat.

Pana reusesc sa ajung la o verificare VAGCOM, e vreo siguranta ce necesita a fi verificata (VW GOLF MK5, 1.9 tdi, din octombrie 2005, BKC)? Pe cele de sub capota si din dreapta volanul le-am verificat, sunt ok.

Multumesc!

Modificat 12 Decembrie, 2013 de harap09

15 Decembrie, 2013

Cred ca ai fire intrerupte in mansonul de cauciuc dintre haion si caroserie.

15 Decembrie, 2013

Ziua buna tuturor,

Incepand de ieri am ramas cu portbagajul blocat pe inchis. Nu il pot deschide nici din cheie (butonul special pentru portbagaj) nici local din clapeta. Azi am observat ca nici stergatorul lunetei nu mai functioneaza dar stropitoarea isi face treaba in continuare.

Momentan circul cu o baterie de 61 A de serviciu, deoarece bateria mea a fost declarata defecta si astept inlocuirea ei. In aceasta perioada am observat ca stergatorul lunetei pornea odata cu pornirea motorului fara ca eu sa actionez maneta de langa volan, si nu se oprea decat atunci cand reporneam masina.

Acum vad ca stergatorul nu mai functioneaza absolut deloc, iar portbagajul, cum spuneam, a ramas inchuiat.

Pana reusesc sa ajung la o verificare VAGCOM, e vreo siguranta ce necesita a fi verificata (VW GOLF MK5, 1.9 tdi, din octombrie 2005, BKC)? Pe cele de sub capota si din dreapta volanul le-am verificat, sunt ok.

Multumesc!

Si eu am fix aceleasi probleme ca tine. Portbagajul l-am rezolvat cu un spray wd40 (15 lei) si am dat in gaura din interiorul de la portbagaj pe unde daca rabatezi bancheta spate il poti deschide de urgenta gen. Cat despre stergatorul din spate nu stiu ce sa iti zic nu am reusit sa il fac pana acum dar tot asa face si la mine. Stropitoarea merge dar stergatorul nu.

22 Decembrie, 2013

Regret off topic-ul, Al Bundy avea dreptate. Eu am taiat mansonul si l-am izolat temporar. La primavara o sa il lipesc cu o solutie pentru latex. De pe telefon nu ma lasa sa uploadez poza.

15 Ianuarie, 2014

Inseamna ca e bun Golfu pe electrice daca nu gasesc nicaieri schema electrica la floricica
Oricum ma gandeam eu ca n-are ce sa se intample daca pun io de capu meu sigurante... ( se intampla doar daca pui mai mare )

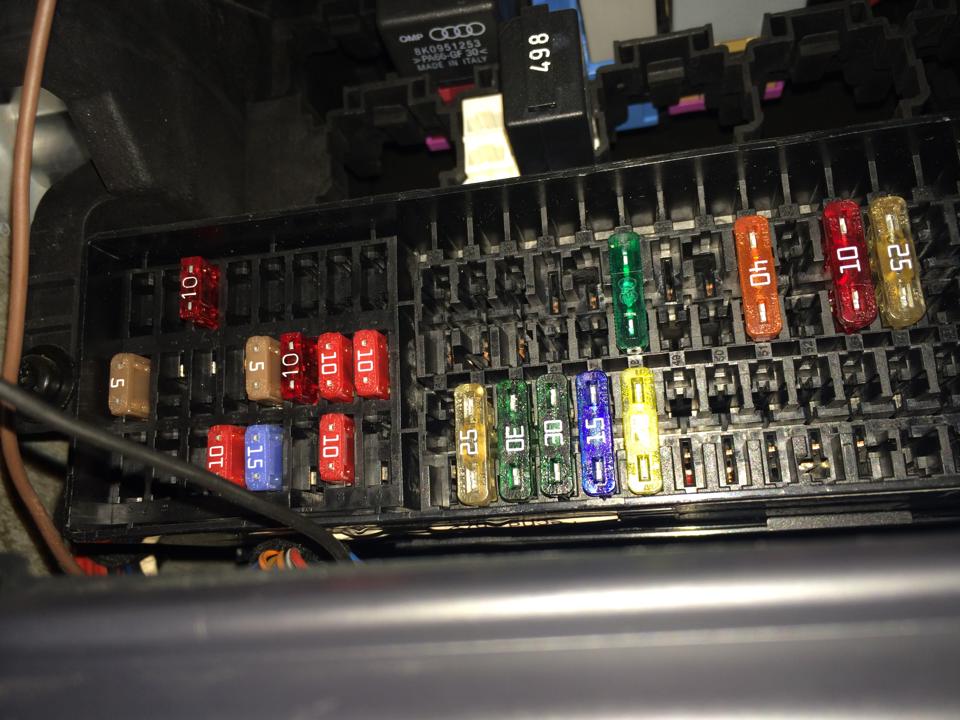

Are cineva schema instalatiei pentru G5? ( sau nu exista ... pt ca nu are probleme ) )

cam are ce sa se intample , am umblat si eu aiurea pe la sigurante si uite cam ce s-a intamplat.... de 2 zile tot incerc sa-mi dau seama ce as putea sa ii fac sa mearga iar... prima data pornea si in 2 -3 secunde se oprea acum nu mai porneste deloc, i-am facut un scan si imi da asta:

Chassis Type: 1K (1K0)

Scan: 01 03 08 09 15 16 17 19 25 37 42 44 46 52 56 62 72 7D

VIN: WVWZZZ1KZ4W005890 Mileage: 180550km/112188miles

01-Engine -- Status: Cannot be reached 1100

03-ABS Brakes -- Status: Malfunction 0010

04-Steering Angle -- Status: OK 0000

08-Auto HVAC -- Status: Malfunction 0010

09-Cent. Elect. -- Status: Malfunction 0010

15-Airbags -- Status: Malfunction 0010

16-Steering wheel -- Status: Malfunction 0010

17-Instruments -- Status: Malfunction 0010

19-CAN Gateway -- Status: Malfunction 0010

25-Immobilizer -- Status: OK 0000

37-Navigation -- Status: Malfunction 0010

42-Door Elect, Driver -- Status: Malfunction 0010

44-Steering Assist -- Status: Malfunction 0010

46-Central Conv. -- Status: Malfunction 0010

52-Door Elect, Pass. -- Status: Malfunction 0010

56-Radio -- Status: Malfunction 0010

62-Door, Rear Left -- Status: Sporadic communication error 1000

72-Door, Rear Right -- Status: Sporadic communication error 1000

7D-Aux. Heat -- Status: Malfunction 0010

-------------------------------------------------------------------------------

Address 01: Engine

Cannot be reached

-------------------------------------------------------------------------------

Address 03: ABS Brakes Labels: 1K0-907-379-MK60-F.lbl

Part No: 1K0 907 379 K

Component: ESP FRONT MK60 0103

Coding: 0023170

Shop #: WSC 01279 785 00200

VCID: 3A7BD46375AA42CE9A7-806F

4 Faults Found:

01299 - Diagnostic Interface for Data Bus (J533)

004 - No Signal/Communication - Intermittent

01314 - Engine Control Module

013 - Check DTC Memory - Intermittent

00474 - Control Module for Immobilizer

004 - No Signal/Communication - Intermittent

01314 - Engine Control Module

004 - No Signal/Communication

-------------------------------------------------------------------------------

Address 08: Auto HVAC Labels: 1K0-907-044.lbl

Part No: 1K0 907 044 L

Component: ClimatronicPQ35 061 0201

Shop #: WSC 00000 000 00000

VCID: 306FF64BA3D6889E243-8065

4 Faults Found:

01299 - Diagnostic Interface for Data Bus (J533)

004 - No Signal/Communication

01317 - Control Module in Instrument Cluster (J285)

004 - No Signal/Communication

01316 - ABS Control Module

004 - No Signal/Communication

01314 - Engine Control Module

013 - Check DTC Memory

-------------------------------------------------------------------------------

Address 09: Cent. Elect. Labels: 3C0-937-049-23-M.lbl

Part No SW: 1K0 937 049 H HW: 1K0 937 049 H*

Component: Bordnetz-SG 1.0 H27 0601

Revision: 00027000 Serial number: 00000000128588

Coding: F48B8F0600041800001400001400000000

Shop #: WSC 20031 975 200319

VCID: 3467FA5B57CEB4BE40B-8061

Subsystem 1 - Part No: 1K1 955 119 A Labels: 1KX-955-119.CLB

Component: Wischer VW350 011 0301

Coding: 00065493

Shop #: WSC 20031

Subsystem 2 - Part No: 1K0 955 559

Component: RegenLichtSens 002 0405

Coding: 00217125

Shop #: WSC 20031

10 Faults Found:

02395 - Parking Light Front Right (M3)

012 - Electrical Fault in Circuit - Intermittent

00059 - Terminal 30 for Interior Lighting

012 - Electrical Fault in Circuit - Intermittent

01800 - Light Switch (E1)

008 - Implausible Signal - Intermittent

00924 - Relay for Headlamp Cleaning System (J39)

009 - Open or Short to Ground - Intermittent

01333 - Door Control Module; Rear Left (J388)

004 - No Signal/Communication - Intermittent

01334 - Door Control Module; Rear Right (J389)

004 - No Signal/Communication - Intermittent

00906 - Horn (H1)

009 - Open or Short to Ground - Intermittent

00926 - Terminal 30

011 - Open Circuit - Intermittent

00188 - Control Circuit 1; Relay for Supply Voltage Terminal 50

010 - Open or Short to Plus - Intermittent

00187 - Control Circuit; Relay for Supply Voltage Terminal 75X

007 - Short to Ground - Intermittent

-------------------------------------------------------------------------------

Address 15: Airbags Labels: 1K0-909-605.lbl

Part No SW: 1K0 909 605 A HW: 1K0 909 605 A

Component: 06 AIRBAG VW8 021 0500

Revision: 03021000 Serial number: 0033FD029J2N

Coding: 0012342

Shop #: WSC 01268 785 00200

VCID: 2A5BE423850AF24EEA7-807F

Subsystem 1 - Serial number: 6332MSME49715200

Subsystem 2 - Serial number: 6342MSME0E045200

Subsystem 3 - Serial number: 6351HSME21091F00

Subsystem 4 - Serial number: 6361HSME22451B00

2 Faults Found:

00588 - Airbag Igniter; Driver Side (N95)

001 - Upper Limit Exceeded - MIL ON

01317 - Control Module in Instrument Cluster (J285)

004 - No Signal/Communication - Intermittent - MIL ON

-------------------------------------------------------------------------------

Address 16: Steering wheel Labels: 1K0-953-549-MY8.lbl

Part No SW: 1K0 953 549 A HW: 1K0 953 549 A

Component: Lenksäulenmodul 009 0030

Coding: 0000022

Shop #: WSC 01279 785 00200

VCID: 306FF64BA3D6889E243-8065

1 Fault Found:

01299 - Diagnostic Interface for Data Bus (J533)

004 - No Signal/Communication - Intermittent

-------------------------------------------------------------------------------

Address 17: Instruments Labels: 1K0-920-xxx-17.lbl

Part No: 1K0 920 850 F

Component: KOMBIINSTRUMENT VDD 1218

Coding: 0005101

Shop #: WSC 69159 143 86520

VCID: 2A5BE423850AF24EEA7-807F

2 Faults Found:

01299 - Diagnostic Interface for Data Bus (J533)

004 - No Signal/Communication - Intermittent

01314 - Engine Control Module

004 - No Signal/Communication

-------------------------------------------------------------------------------

Address 19: CAN Gateway Labels: None

VCID: 55A167DFBCF48DB6975-8000

No Faults Found

or DTCs not supported by controller

or a communication error occurred

-------------------------------------------------------------------------------

Address 25: Immobilizer

Cannot be reached

-------------------------------------------------------------------------------

Address 37: Navigation

Cannot be reached

-------------------------------------------------------------------------------

Address 42: Door Elect, Driver Labels: 1K0-959-701-MIN1.lbl

Part No: 1K0 959 701 E

Component: Tuersteuergeraet 09 0102

Coding: 0000052

Shop #: WSC 01279 785 00200

VCID: 306FF64BA3D6889E243-8065

2 Faults Found:

01330 - Central Control Module for Central Convenience (J393)

004 - No Signal/Communication - Intermittent

00100 - Drivers Interior Locking Button (E308)

008 - Implausible Signal - Intermittent

-------------------------------------------------------------------------------

Address 44: Steering Assist Labels: 1Kx-909-14x-44.clb

Part No: 1K1 909 144 H

Component: EPS_ZFLS Kl.2 1502

Shop #: WSC 00000 000 00000

VCID: 306FF64BA3D6889E243-8065

4 Faults Found:

01314 - Engine Control Module

004 - No Signal/Communication - MIL ON

Freeze Frame:

Mileage: 0 km

Temperature: 20.0°C

Voltage: 12.30 V

Voltage: 12.10 V

00668 - Supply Voltage Terminal 30

002 - Lower Limit Exceeded - Intermittent

Freeze Frame:

Mileage: 0 km

Temperature: 11.0°C

Voltage: 8.30 V

Voltage: 10.10 V

00625 - Vehicle Speed Signal

004 - No Signal/Communication - Intermittent

Freeze Frame:

Mileage: 0 km

Temperature: 14.0°C

Voltage: 12.30 V

Voltage: 12.20 V

00778 - Steering Angle Sensor (G85)

000 - -

Freeze Frame:

-------------------------------------------------------------------------------

Address 46: Central Conv. Labels: 1K0-959-433-MIN.clb

Part No: 1K0 959 433 C

Component: KSG 0201

Coding: 18E802487F2D8404080F0100

Shop #: WSC 20031 975 200319

VCID: 306FF64BA3D6889E243-8065

6 Faults Found:

01333 - Door Control Module; Rear Left (J388)

004 - No Signal/Communication - Intermittent

01334 - Door Control Module; Rear Right (J389)

004 - No Signal/Communication - Intermittent

01299 - Diagnostic Interface for Data Bus (J533)

004 - No Signal/Communication

00830 - Convertible Top Control Module (J256)

004 - No Signal/Communication

01517 - Control Module for Trailer/Towing Sensor (J345)

004 - No Signal/Communication

00930 - Locking Module for Central Locking; Rear Left (F222)

012 - Electrical Fault in Circuit - Intermittent

-------------------------------------------------------------------------------

Address 52: Door Elect, Pass. Labels: 1K0-959-702-MIN1.lbl

Part No: 1K0 959 702 E

Component: Tuersteuergeraet 09 0102

Coding: 0000052

Shop #: WSC 01279 785 00200

VCID: 3169F34FA8DC81962BD-8064

1 Fault Found:

01330 - Central Control Module for Central Convenience (J393)

004 - No Signal/Communication - Intermittent

-------------------------------------------------------------------------------

Address 56: Radio (J0506) Labels: 1T0-035-680.clb

Part No SW: 1T0 035 680 H HW: 1T0 035 680 H

Component: RNS-MID H64 4020

Revision: AB001001 Serial number: VWZ6Z7M9142101

Coding: 0400040204000080000C

Shop #: WSC 01357 011 00200

VCID: 3365F94792C0B386591-8066

4 Faults Found:

00821 - Antenna 2 for Radio (R93)

011 - Open Circuit

Freeze Frame:

Fault Status: 01101011

Fault Priority: 5

Fault Frequency: 85

Reset counter: 74

Mileage: 180344 km

Time Indication: 0

Date: 2000.00.00

Time: 15:37:07

01523 - Microphone for Telephone (R38)

011 - Open Circuit

Freeze Frame:

Fault Status: 01101011

Fault Priority: 5

Fault Frequency: 39

Reset counter: 74

Mileage: 180350 km

Time Indication: 0

Date: 2000.00.00

Time: 15:25:30

01305 - Databus for Infotainment

004 - No Signal/Communication

Freeze Frame:

Fault Status: 01100100

Fault Priority: 5

Fault Frequency: 1

Reset counter: 74

Mileage: 0 km

Time Indication: 0

03138 - Input AUX IN

011 - Open Circuit

Freeze Frame:

Fault Status: 01101011

Fault Priority: 5

Fault Frequency: 1

Reset counter: 74

Mileage: 180557 km

Time Indication: 0

Date: 2000.00.00

Time: 01:10:55

-------------------------------------------------------------------------------

Address 62: Door, Rear Left Labels: 1K0-959-703-GEN1.lbl

Part No: 1K0 959 703 C

Component: Tuersteuergeraet 05 0108

Coding: 0000016

Shop #: WSC 01279 785 00200

VCID: 306FF64BA3D6889E243-8065

No fault code found.

-------------------------------------------------------------------------------

Address 72: Door, Rear Right Labels: 1K0-959-704-GEN1.lbl

Part No: 1K0 959 704 C

Component: Tuersteuergeraet 05 0108

Coding: 0000016

Shop #: WSC 01279 785 00200

VCID: 3169F34FA8DC81962BD-8064

No fault code found.

-------------------------------------------------------------------------------

Address 7D: Aux. Heat Labels: 1K0-963-235.lbl

Part No SW: 1K0 963 235 C HW: 1K0 963 235 C

Component: PTC-Element 0404

Revision: 00600000 Serial number:

Shop #: WSC 00000 000 00000

VCID: 2B55E1278AF0EB46111-807E

3 Faults Found:

00361 - Heater Element for Auxiliary Heater (Z35)

014 - Defective

01299 - Diagnostic Interface for Data Bus (J533)

005 - No or Incorrect Basic Setting / Adaptation - Intermittent

01314 - Engine Control Module

004 - No Signal/Communication - Intermittent

End ---------------------------------------------------------------------

16 Ianuarie, 2014

In functie de an fabricatie, cod motor, nuvel de echi[pare ai cutie low sau high, si difera sigurantele.

Eu zic asa, umple toate locurile libere si incearca sa pornesti. VB de cutia din fata de la motor.

9 Februarie, 2014

Salut, am un vw jetta 2010 platforma A5 , 2.0 tdi, cod motor cbd ,as avea nevoie de o schita sau de o descriere a tabloului de sigurante din partea stanga a bordului, se potriveste oare cu schema sigurantelor din 2006 prezentata in acest forum?

9 Februarie, 2014

schema

Printing from Tmplt6.htm.pdf

14 Martie, 2014

Salut! Exista cumva o siguranta numai pentru lampile de la numar? Am masurat direct la mufe si nu am curent deloc. Specific ca absolut celelalte lumini functioneaza, doar cele de la numar nu.

16 Martie, 2014

Salut,

imi puteti trimite si mie schema pentru sigurante pentru Golf 5, 1.6 FSI, 2005 ?

Multumesc mult pentru ajutor.

18 Martie, 2014

Imi cer scuze pentru double post, dar nu am mai putut edita mesajul. Am uitat sa specific motorizarea completa.

Golf V, 1.6 FSI, BLF ( 2005 ).

Modificat 18 Martie, 2014 de Andrei-13

24 Martie, 2014

Nu stiu daca am postat unde trebuie dar nu imi mai merge lumina in torpedou, la bec m am uitat filamentul este intreg, mufa este bagata! Nu stiu siguranta care este, daca si siguranta ar fi buna ce altceva ar putea fi?

25 Martie, 2014

Nu ai siguranta numai pentru acel bec.

jos torpedoul si verifica switch-ul care il comanda.

11 Aprilie, 2014

Imi poate spune cineva, va rog pentru golf5 din 2005 care este siguranta pentru spalatorul de faruri si daca este ok sa o scot pentru a nu mai fi functionala functia :)

Multumesc mult!

Modificat 11 Aprilie, 2014 de m@rt

11 Aprilie, 2014

Sig 36 din ce imi aduc aminte.

11 Aprilie, 2014

36 este :)

Multumesc mult!

4 Iulie, 2014

Salut, poate ma ajutati sa remediez singur o problema care a apărut la ventilatorul de sub torpedo...

Am rămas fara ventilatie in timpul mersului iar când am ajuns acasa am verificat sigurantele din stânga bordului. Siguranța de 20 era arsa, am înlocuit-o cu una de 15 ( doar asta o aveam la îndemâna ) si totul a intrat in normal ! Insa doar pt 2 zile! Ventilatorul a ars siguranța de 15 ( normal ). Am înlocuit-o cu una de 20 si...astept ( sa se ardă) :)

E foarte ciudat, daca era ceva in scurt sarea siguranța din prima, nu mergea atat!

Singura intervenție făcută recent in zona a fost înlocuirea filtrului habitaclu ( cu carbon ) insa de atunci am parcurs 1500 km fara evenimente!

Deci, de ce arde siguranța?

5 Iulie, 2014

CA e gripat motorasul si consuma curent mult, Se da jos, se curata si se greseaza.

5 Iulie, 2014

Salutare!

Am si eu o problema de curand mi `am luat un golf 5 si am observat ca mi se apride in bord un martor cum ca am un bec incandescent ars am gasit problema becul de pe ceata spate dreapta nu era deloc asa ca l `am cumparat un phillips P21W dar cand l `am pus mi `a disparut martorul din bord dar becul pe spate nu se aprinde poate fi de la panoul de sigurante?.Daca se poate sa ma ajutati multumesc mult:).

7 Iulie, 2014

nu. Poate sa fie de la cablaj, conectica sau centrala electrica. Verifica firele din mansonul de cauciuc dintre hayon si caroserie.

8 Iulie, 2014

pai asa ar fi fost aprins si in bord zic eu...martorul din bord se aprinde si cand pui un anume bec care nu-l suporta masina.De exemplu am vrut sa pun de alea la numar albe cu 25 lei parca si se aprindeau 3 secunde se stingeau si dupa se aprindea martorul in bord si cand m-am dus la nenea ala imi zice"aaa pai de ce n-ai zis ca vrei becuri nu-stiu-cum" si eu pai da-ti-mi de alea ,cat costa? 60 de lei sau 80 de lei parca mi-a zis...am dat cu tot cu transport parca 90 de lei pentru semnalizarea de pe oglinda si sa dau aproape la fel pt 2 beculete mici la numar=))...Tunningu asta :))))te rupe de bani.

9 Iulie, 2014

da, in teorie trebuia sa-i aprinda martorul in bord - oricum, e de verificat..... eventual sa te uiti la codarile centralei electrice, etc.

edy - cand vrei sa aprinzi ceata spate, martorul din bord - cel de ceata spate - se aprinde ?

3 August, 2014

Incerc sa ajut un coleg ramas in Grecia. Masina sa oprit in mers. Descoperit o siguranta arsa. Inlocuit. La actionarea motorului siguranta se arde instant. Este vorba de sig de 10A ,randul doi,din cele mici ,rosie,cu scrisul invers,a treia de la dreapta la sanga.Poza atasat..

3 August, 2014

F14 - Fuse 14 on fuse holder C -SC14- 10 A - Left steering column switch -EX19-

ABS control unit -J104-

Light switch -E1- , (T10h/4) (AW1 only)

Airbag coil connector and return ring with slip ring -F138-

Fuel pump control unit -J538-

Data bus diagnostic interface -J533- , (only AW1)

Tablou sigurante Golf / Jetta 5

Postare recomandată

staycu

Link către comentariu

Distribuie pe alte siteuri

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Al Bundy

Al Bundy

adyp2003

Posted Images

harap09

Link către comentariu

Distribuie pe alte siteuri

Al Bundy

Link către comentariu

Distribuie pe alte siteuri

Sebi Capatina

Link către comentariu

Distribuie pe alte siteuri

harap09

Link către comentariu

Distribuie pe alte siteuri

alyn.alyn

Link către comentariu

Distribuie pe alte siteuri

Al Bundy

Link către comentariu

Distribuie pe alte siteuri

AnDr3i

Link către comentariu

Distribuie pe alte siteuri

Al Bundy

Link către comentariu

Distribuie pe alte siteuri

iuly_an

Link către comentariu

Distribuie pe alte siteuri

Andrei-13

Link către comentariu

Distribuie pe alte siteuri

Andrei-13

Link către comentariu

Distribuie pe alte siteuri

RobertRobi

Link către comentariu

Distribuie pe alte siteuri

F l o r i n

Link către comentariu

Distribuie pe alte siteuri

m@rt

Link către comentariu

Distribuie pe alte siteuri

Al Bundy

Link către comentariu

Distribuie pe alte siteuri

m@rt

Link către comentariu

Distribuie pe alte siteuri

mimih

Link către comentariu

Distribuie pe alte siteuri

Al Bundy

Link către comentariu

Distribuie pe alte siteuri

edy10

Link către comentariu

Distribuie pe alte siteuri

F l o r i n

Link către comentariu

Distribuie pe alte siteuri

Golf520TDI

Link către comentariu

Distribuie pe alte siteuri

F l o r i n

Link către comentariu

Distribuie pe alte siteuri
