Manson si nuca schimbator de viteze

[clpos]

Imaginea vectoriala se face cu Adobe Photoshop si ulterior cu Adobe Illustrator. E ceva de lucru. Dar se face. Ca autocolant ar merge facut intr-adevar sa se poata lipi pe plasticul transparent. Ar merge facut din plexiglas transparent un cadru in forma liniilor aferente treptelor de viteza pentru a transfera in mod egal lumina unui led. Nu va sperie taierea in plexiglas...cu traforaj e foarte usor. :vaidecapulmeu:

[C o s m i n]

Vortexo, dar cum se scoate plasticul ala cu tot cu partea cromata?

Se tine doar in cele 3 cleme?

Bagi o surtubelnita sub el si iese?

[clpos]

cosmine partea nichelata si cu figurina cu vitezele iese daca bagi surubelnita sub partea nichelata, deci intre inelul nichelat si nuca schimbatorului.

PS : mai bine bagi o unghie mai "tare" decat surubelnita

[vortexo]

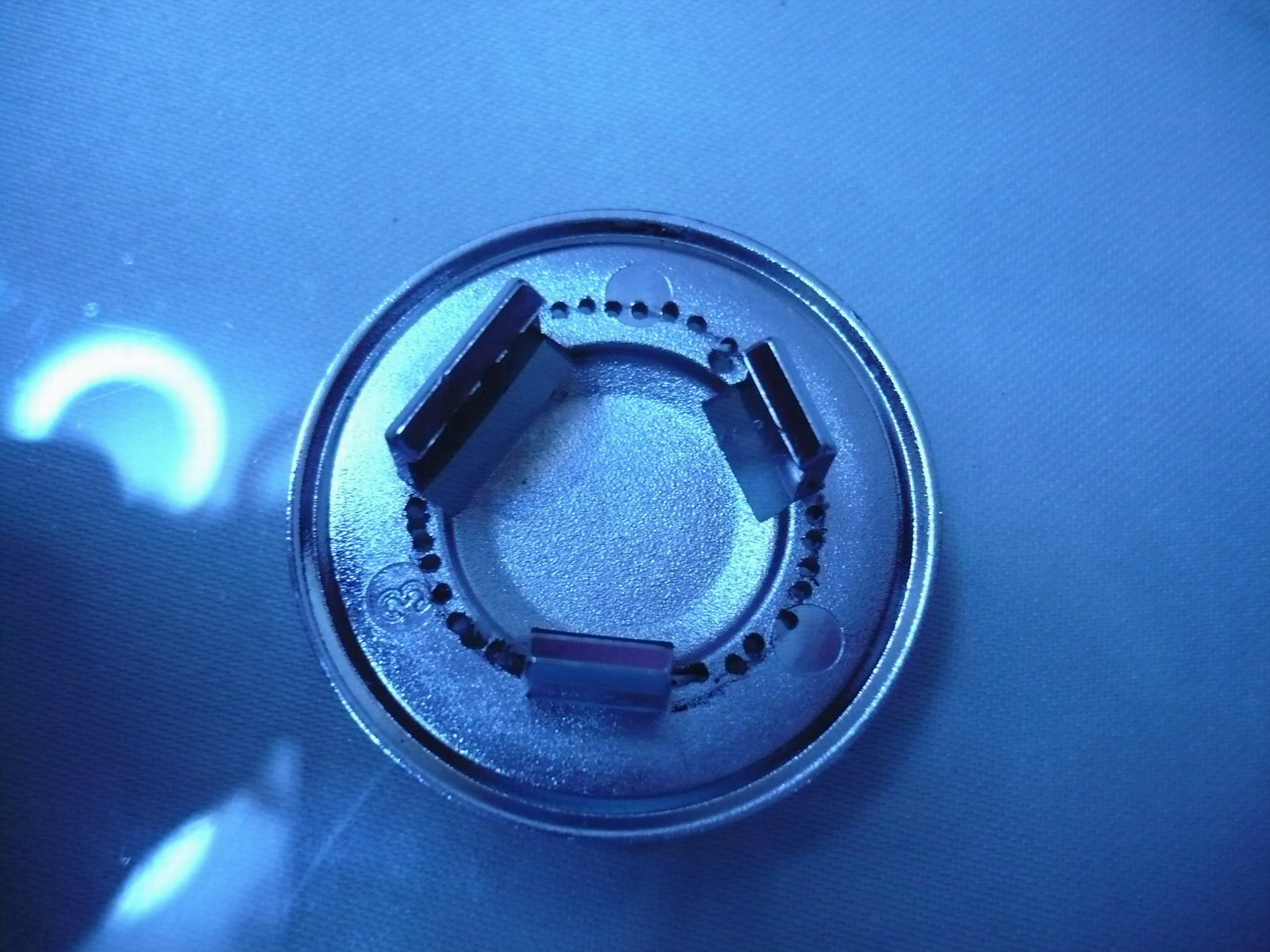

Exact.Se tine doar in cele trei cleme si l-am scos cu unghia.Dupa scoatere ..... surpriza :acel plastic nichelat este de fapt transparent dupa razuire.Am vazut asta dupa ce l-am decupat :blah_: ,asa ca ar fi si alta varianta de lucru.la mine e deja prea tarziu

[clpos]

Aoleu vortexo. Cine sa stie ca nu stiai. Eu stiam de vineri ca vazusem "agitatia" din topic si am prevazut ideea ca e din plastic asa ca l-a razuit un pic pe spate. Numai ca e mat alb nu transparent. Sau asa am vazut eu din cat am razuit.

[vortexo]

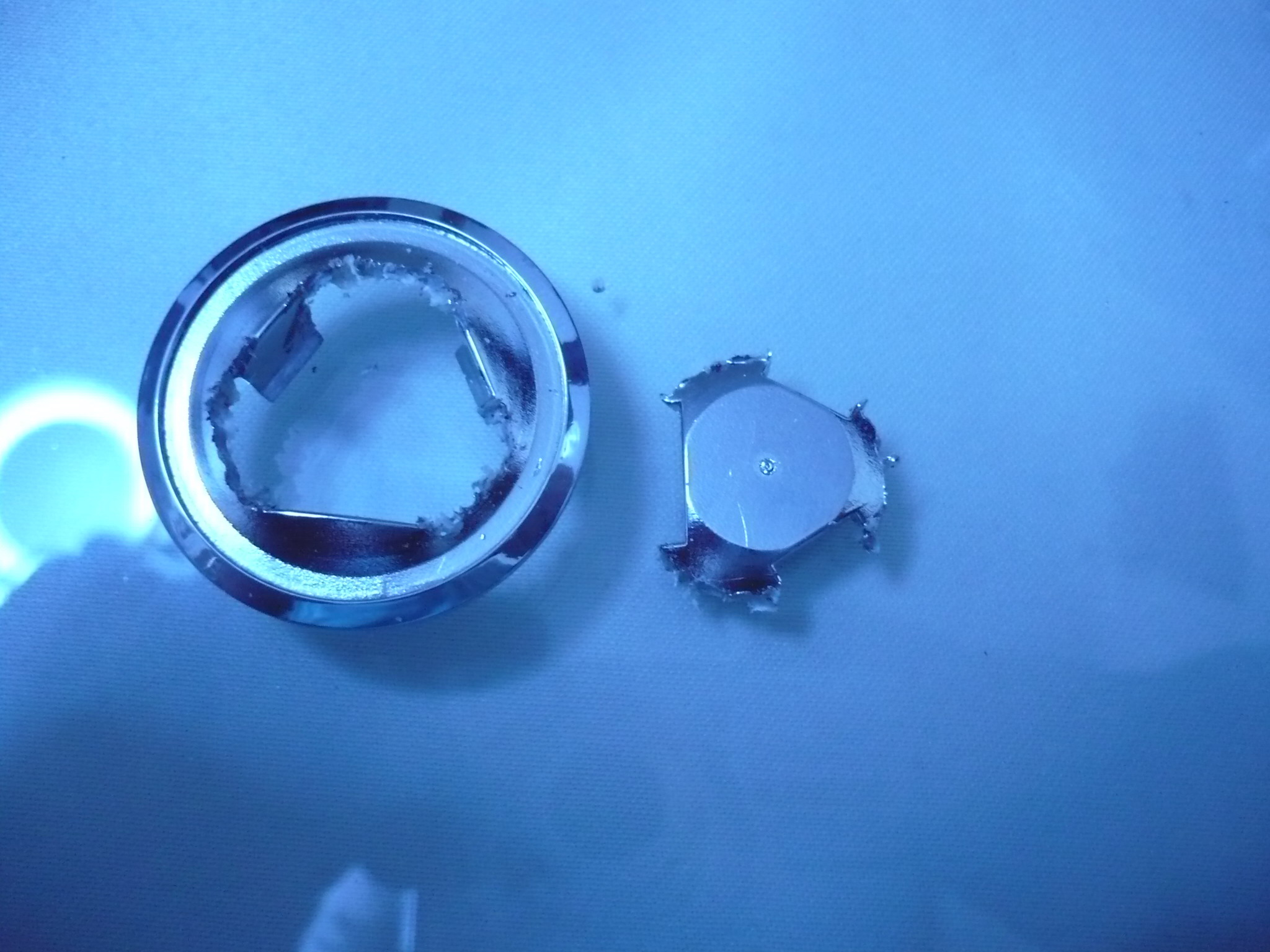

Nu are prea mare importanta,oricum decuparea eu cred ca se impune altfel nu voi obtine ce vreau.Pun cateva poze:

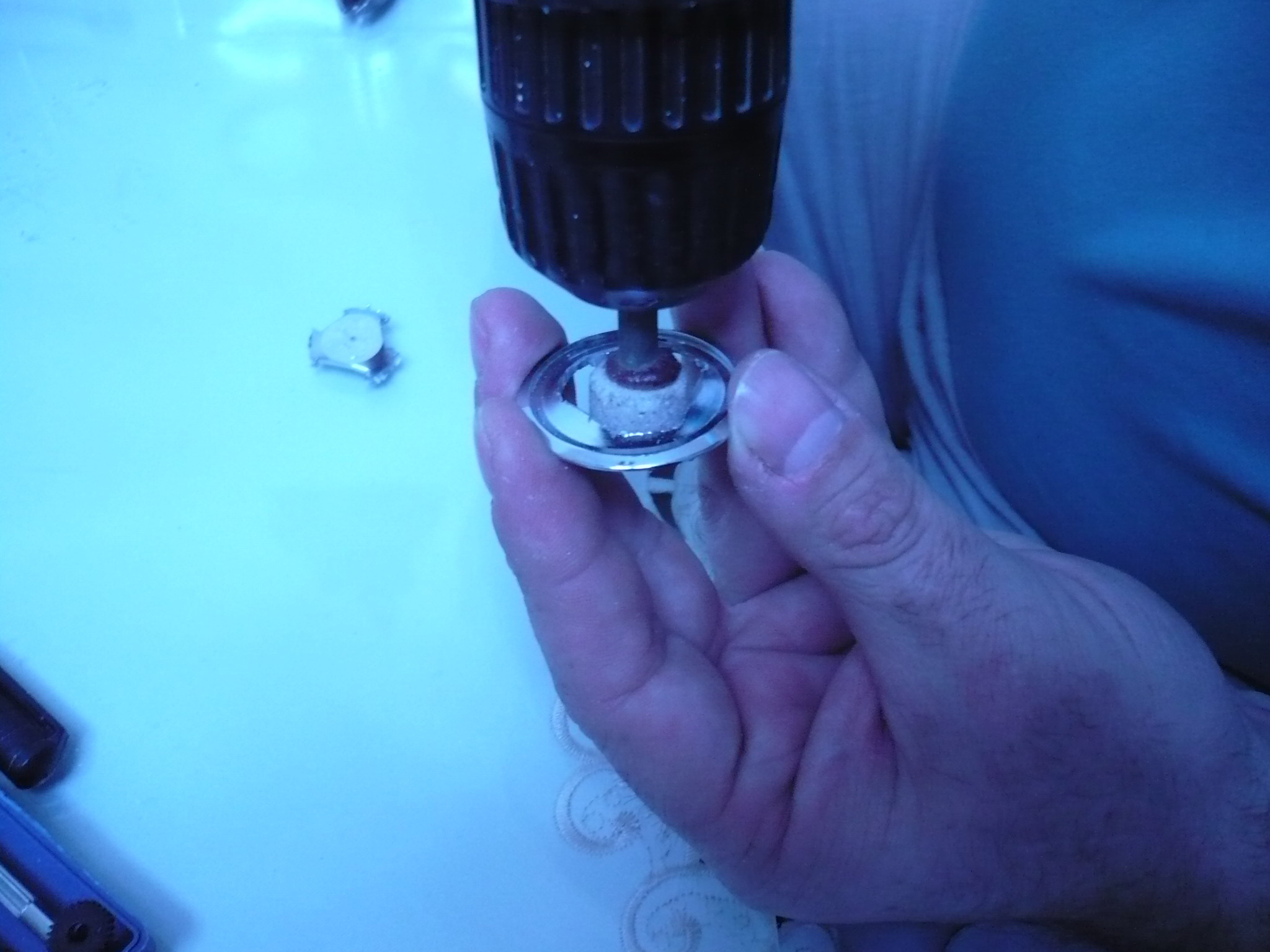

un burghiu de 1 mm....

un cutit mic

un pic de acetona

si putina rabdare

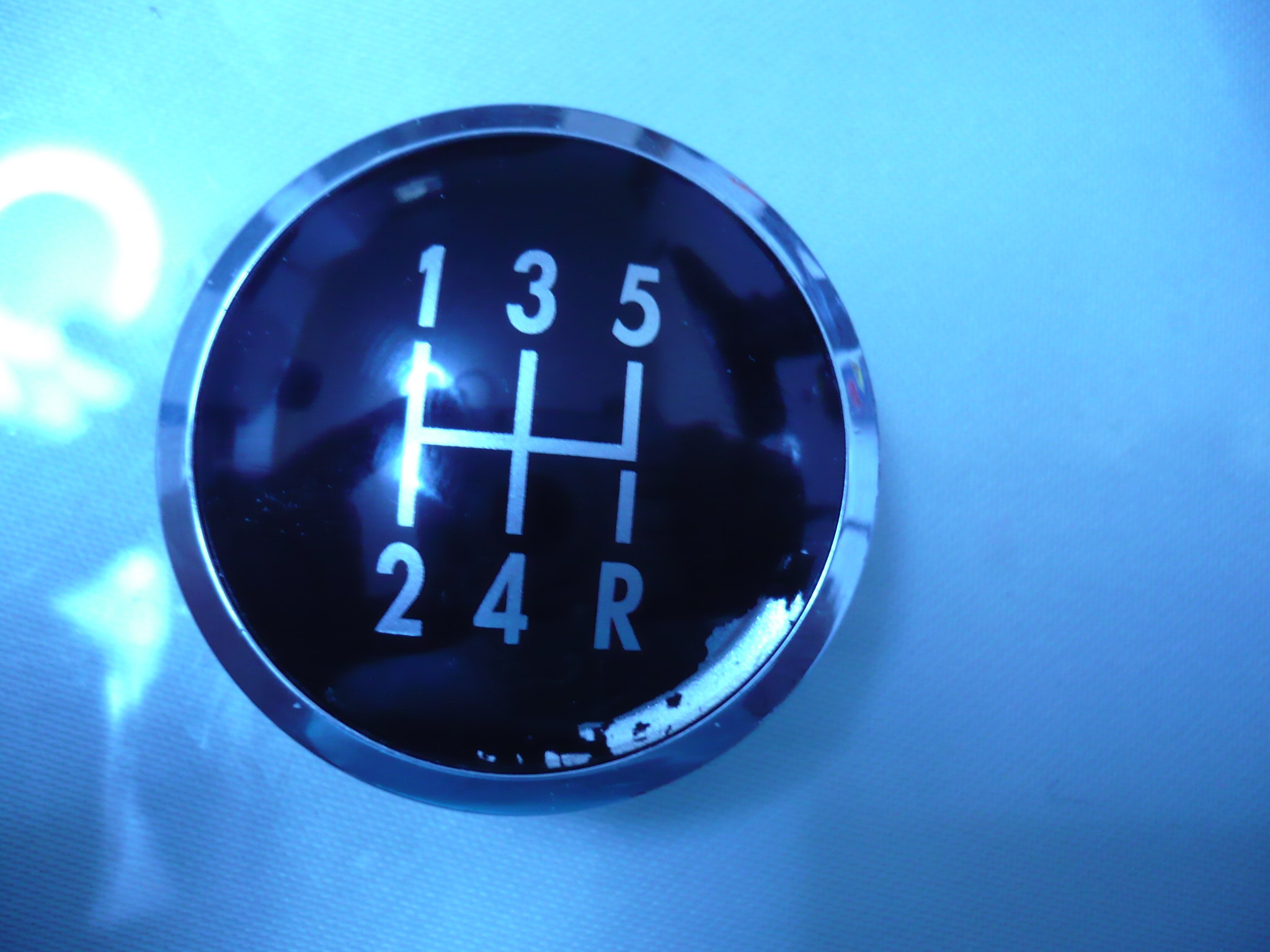

iar aproape de final...

[clpos]

Ce nu inteleg eu !

Cifrele de pe nuca...alea originale, sunt transparente ? Adica ar merge doar curatat nichelul pe spate si pe fata si ar trece lumina prin ambele?

[misu tdi]

Cred ca vopseaua neagra, de fond, acopera totul si siglele argintii. Deci, nu trece lumina prin ea.

[vortexo]

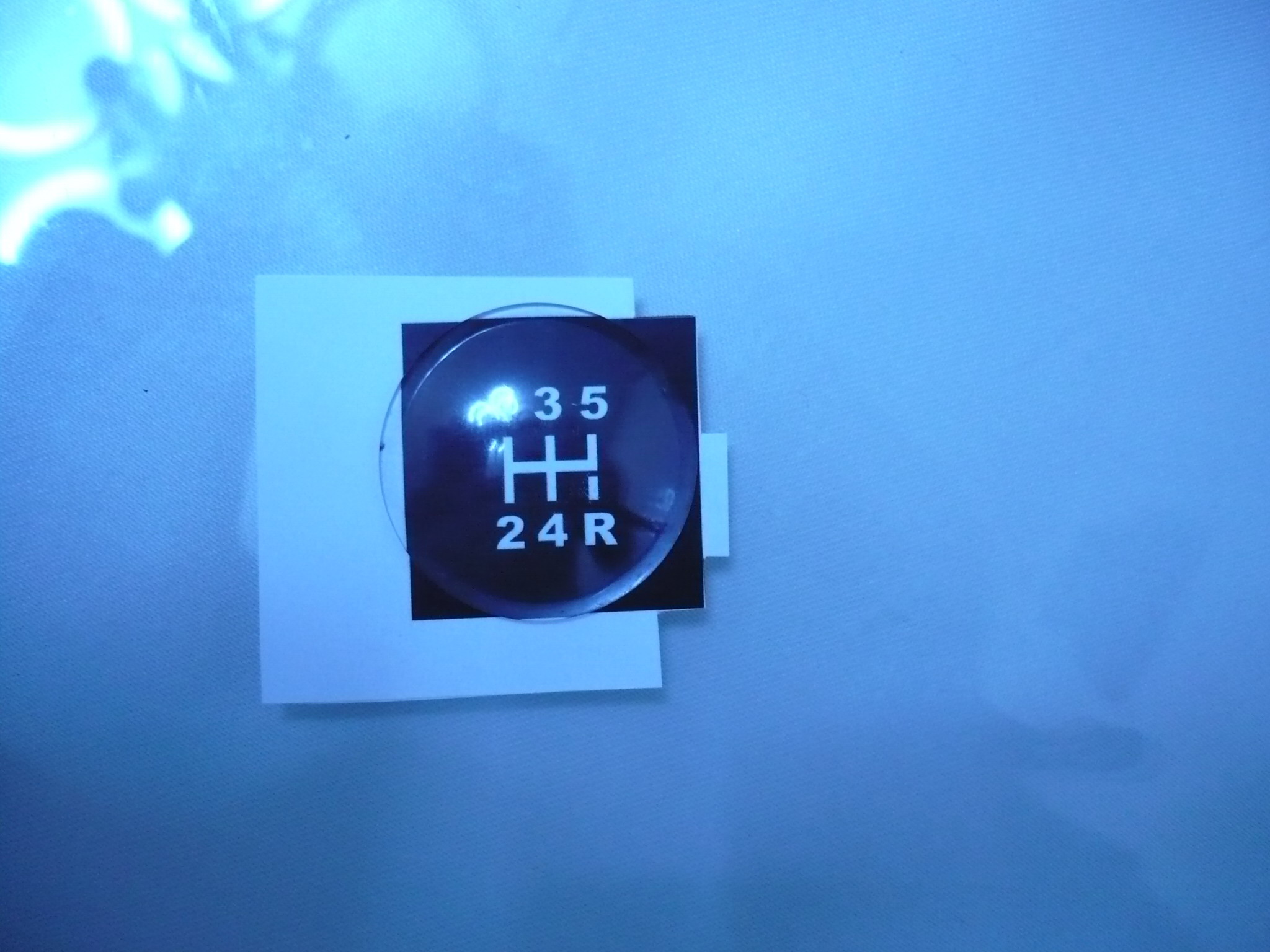

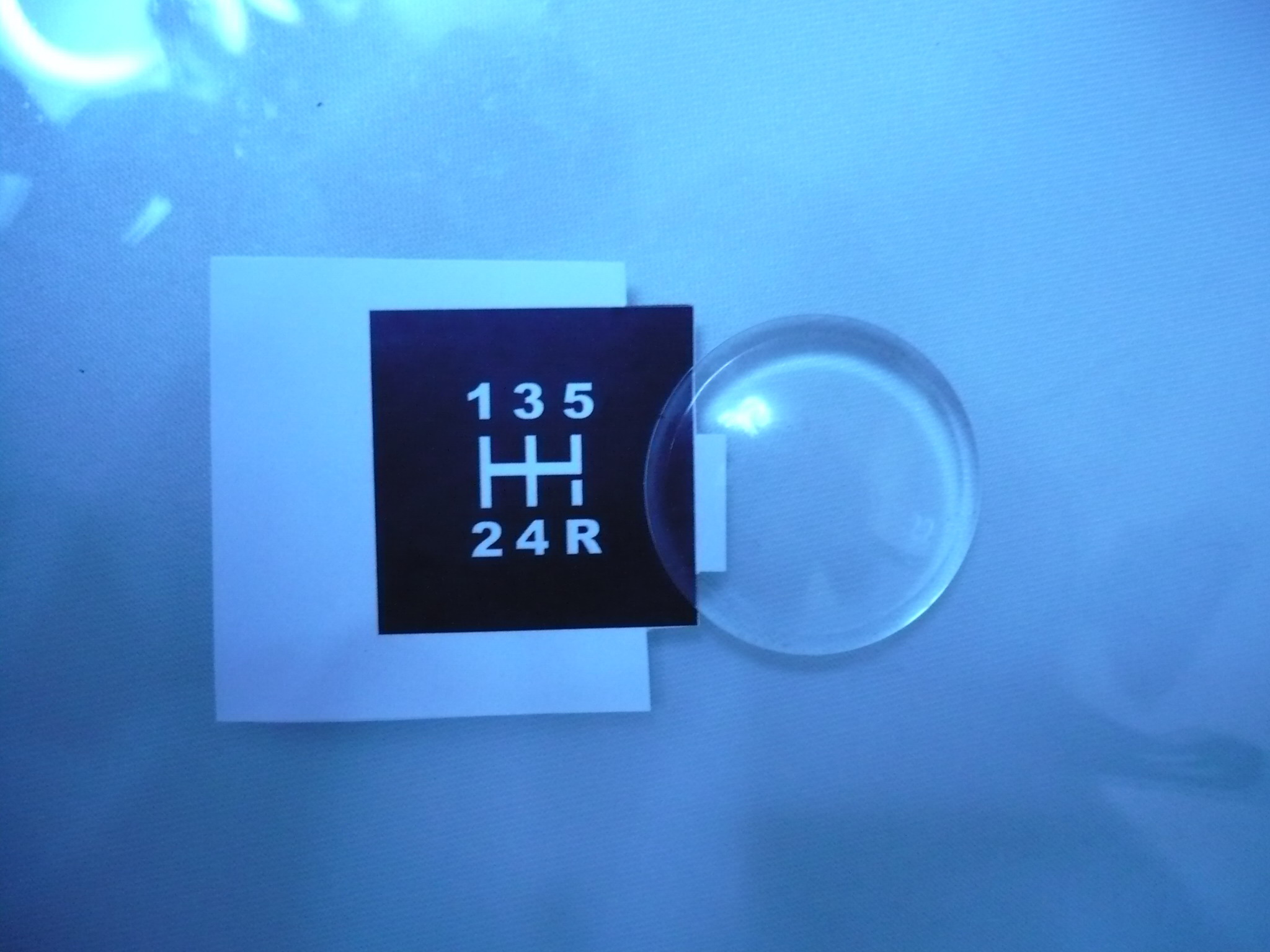

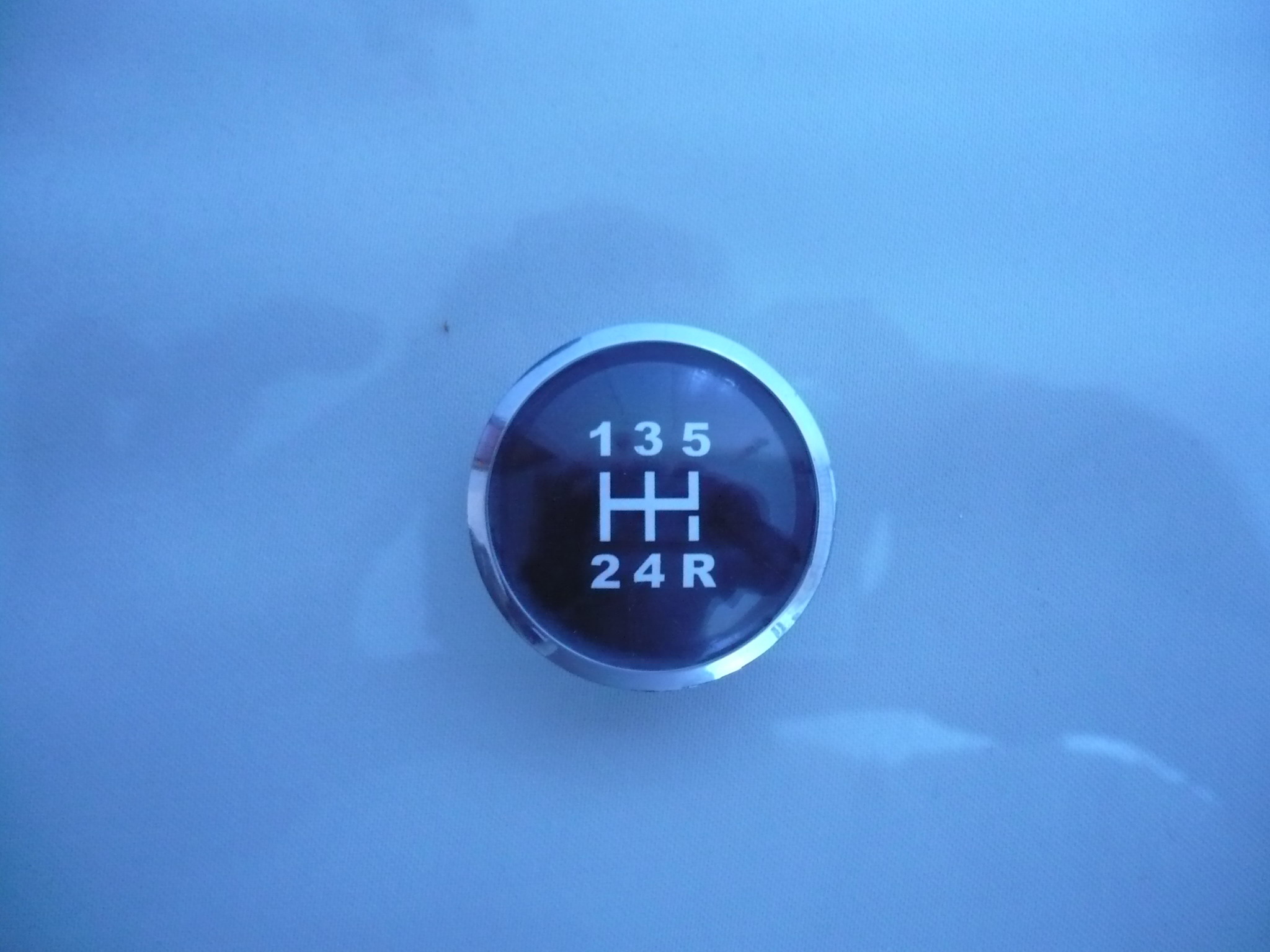

vicius in ultima poza deja e ALTCEVA

adica

[clpos]

Da este, dar difra de original. in primul rand fontul folosit si apoi marimea "imprimatului", adica mai mic decat originalul. Mai mare nu iti permitea gaura creata de tine in inelul cromat ? Merge folosit un led alb, in dreptul cifrelor o folie rosie si in dreptul liniilor cu folie albastra ori invers. Asta ca sa fie folosit doar un led...alb

Modificat 22 Aprilie, 2009 de vicius_the_one

[vortexo]

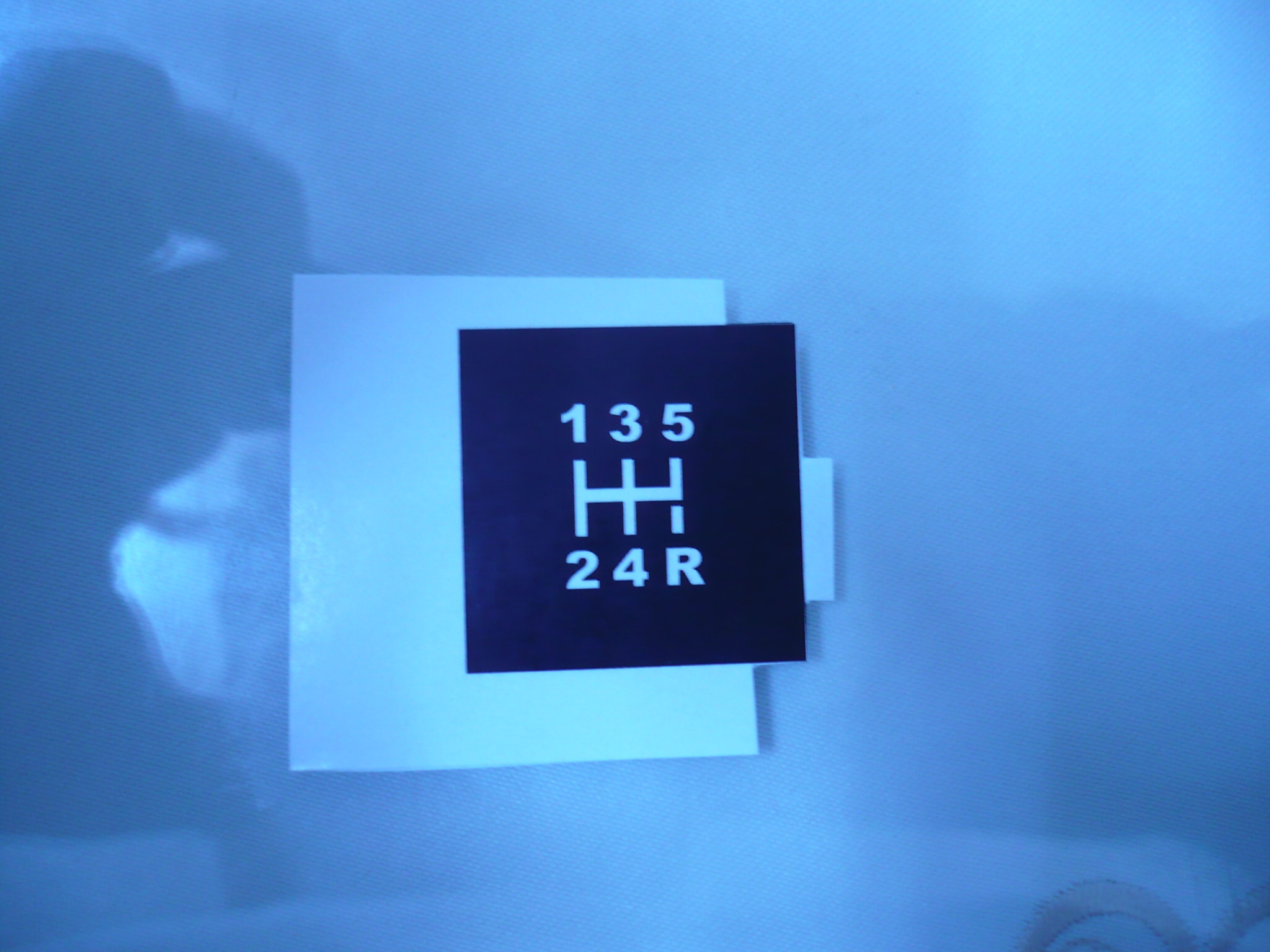

asta

Ba permitea dar inca nu e desenul final

[clpos]

Sa nu ma intelegi gresit.

[vortexo]

Da ar merge,dar nu sunt pe deplin multumit de rezultat inca.Sper ca intr-o zi doua sa finalizez.Oricum ideea cu imprimanta laser a fost buna.

[C o s m i n]

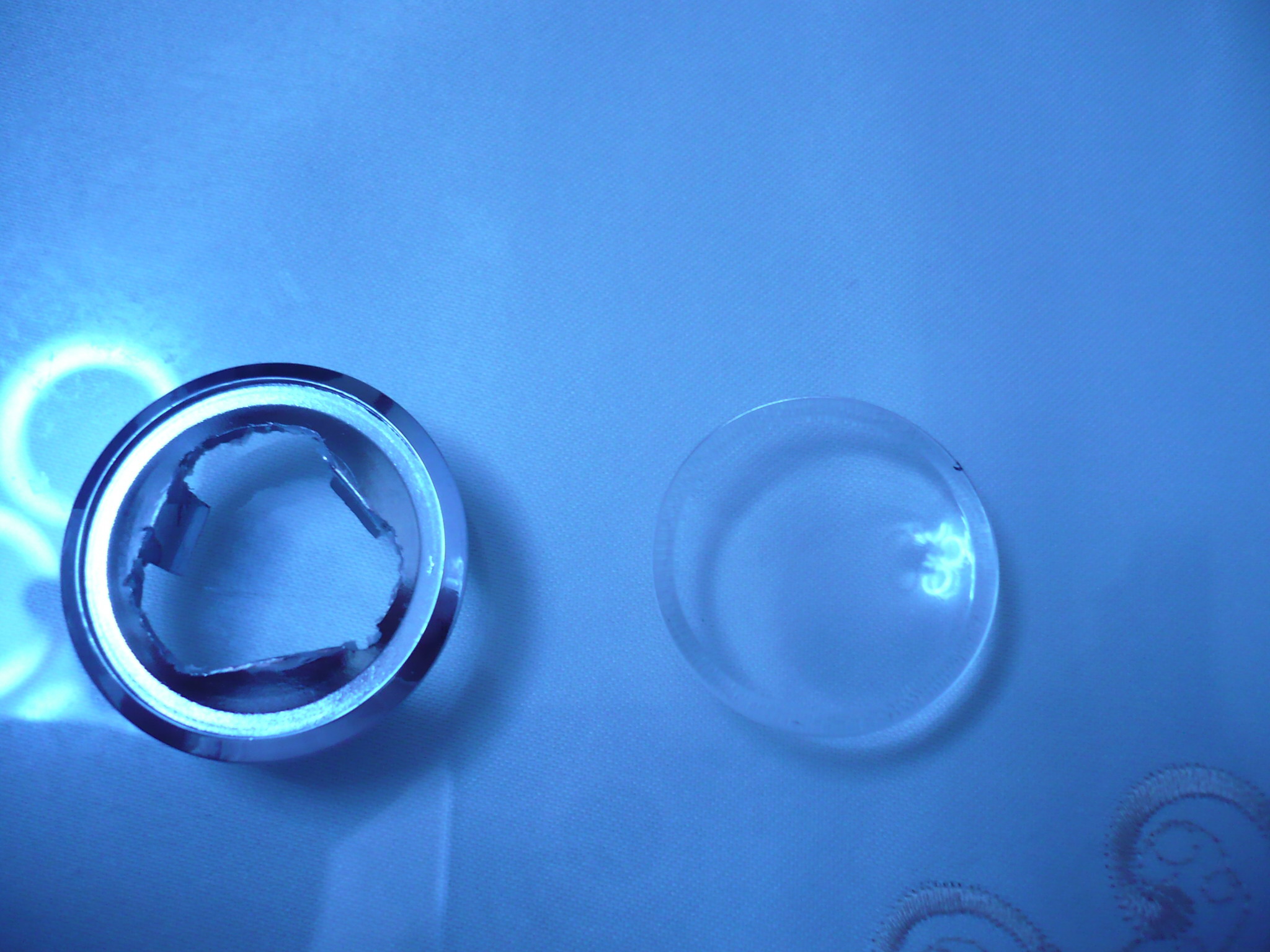

Deci plasticul ala semisferic pe care il vad acolo e ceea ce a fost inainte emblema originala?

[vortexo]

Da.Putina acetona si cam asa arata.Cam deranjanta forma lui sferica pentru ca desenul face cute la lipire si necesita taieturi

[misu tdi]

Exact la asta m-am gindit dupa ce am vazut desenul.

Dar cu un feon , si o bila , sau ceva rotund care sa respecte curbura plasticului, cred ca se poate da forma dorita.

[C o s m i n]

Eu o sa merg pe varianta confectionarii la un atelier de-ala de firme si gravari. Si asta cat de curand. Asa, imi ramane si emblema originala, pentru orice eventualitate.

[misu tdi]

Si, iti confectioneaza si plasticul acela rotund, concav ?

[C o s m i n]

Pai precis. Doar ei au tot felul de scule pentru asta.

Sambata o sa ajung in Cluj si merg sa aflu detalii.

[misu tdi]

Super lucrare, daca fac asta. Deja m-ai bagat in asteptare.

Am vb si eu azi cu astia de la mine, dar nu fac asta, doar inscriptionarea si pe drept.

[carceacristian]

Salutare,

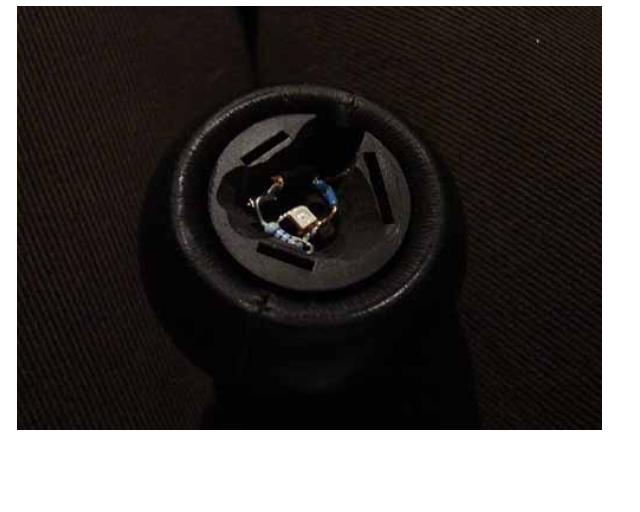

Am vazut ce incercati sa faceti voi si ma mananca si pe mine,sa fac si eu la Seat.Cine se indura sa imi dea si mie va rog,o schema cu treptele de la nuca pentru Golf/Seat cu 5trepte?.Eu nu le am cu Adobe Photoshopu am incercat sa ma uit la el sa fac ceva,da se uita el la mine :salut: .PS:Rezistenta aia sau ce naiba o fii,din imaginea asta pt ce e pusa si cum se numeste/de cat e?(Nu prea le am cu electrica).Mersi baieti,o sa va tin si eu la curent.

Modificat 25 Aprilie, 2009 de carceacristian

[clpos]

Rezistenta se pune pentru ca alimentarea ledului se face la 12v insa el are nevoie doar de 2-2,5V. O rezistenta de 800Ohm-1KOhm ajunge

[C o s m i n]

Limitarea curentului prin dioda Zenner ce stabilizeaza tensiunea pentru LED. :ceuameni:

Pe mine ma nedumereste altceva. Eu cred ca decupajul ala in nuca nu va asigura iluminarea in intregime a pictogramelor.

Vortexo, ai luat asta in calcul?

Plasticul ala cu pictograma e doar lipit pe cel cromat? Sau cum se da jos?

LE: Am fost la firma respectiva din Cluj, dar au program doar de luni pana vineri orele 9-17. Cam greu sa ajung in intervalul asta, dar o sa discut cu ei telefonic, sa vad cum am putea rezolva.

Am vazut ca au multe lucruri interesante gravate in plexiglass transparent si chiar iluminat. Si lucreaza si unicate.

[vortexo]

Da Cosmine am luat in calcul acest aspect si se incadreaza numai ca am micsorat desenul.Original se incadreaza intr-un cerc cu diametru de 24 mm iar actual diametrul cercului in care ''incape'' este de 22 mm.De fapt eu am cam terminat ,trebuie doar sa-l pun pe masina.Cum termin pun si poze mai putin alea din pdf-ul de sus.

Din pacate nu prea vor baietii sa faca lucrari din astea unicat.Ei vor mii de bucati....Am rezolvat dar foarte greu ...multa migala

[F l o r i n]

Am vb cu un prieten sa faca din colant schema. A zis ca o sa scaneze nuca de pe masina si cu un program o sa rezolve. Poate vortexo ne da si noua fisierul sa nu ne mai chinuim.
