Iluminare Butoane Cd Volkswagen

[grim22]

Salut, am incercat si eu sa fac cum a spus colegul Gadaffi mai sus, doar ca atunci cand incerc sa conectez pinii 1 si 2 in 6 si 8 din acea schema face scurt, nu se mai aprind nici pozitiile pana nu le scot. Fac eu ceva gresit? Pinii 6 si 8 sunt unul albastru subtirel, respectiv unul maro mai gros

[F l o r i n]

iluminarea are plus pe mufa ISO la pin 6 (mufa neagra), masa -  fir maro - vezi sa nu ai scurt in pinii de la cd player - daca nu ai pus cu mufa originala.

[GeForce90]

Salutare

De ceva timp am schimbat radiocasetofonul original al masinii care era Beta, cu un player nou.Radiocasetofonul avea separat cdplayer.Din motive estetice am decis sa las cdplayerul la locul lui in consola centrala.Dupa modificarea asta nu mai lumineaza butoanele de la cdplayer SELECT si EJECT cu toate ca exista mufa pentru iluminare separata fata de radiocasetofon.

Am verificat cu un aparat de masura mufa pt iluminare a cdplayerului si are curent la pornirea pozitiilor, dar nimic.Iluminarea functioneaza doar impreuna cu radiocasetofonul, când e cuplat doar cdplayerul, nu mai functioneaza.In schimb iluminarea radiocasetofonului functioneza si fara a fi cuplat cdplayerul.

Care sa fie oare problema??

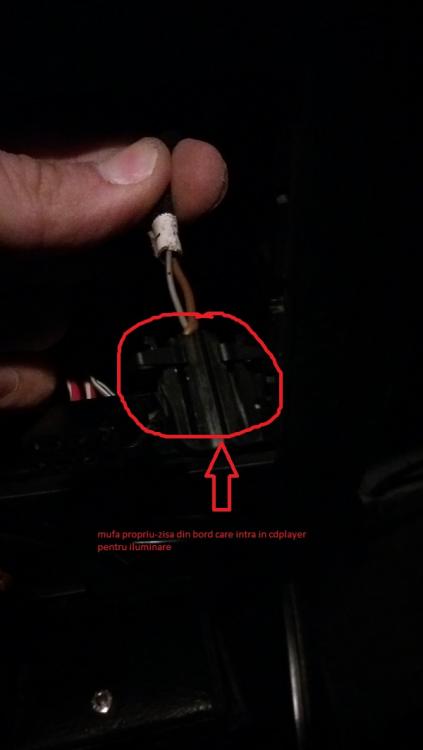

Atasez cateva poze cu cdplayer-ul sa va faceti o idee

Modificat 15 Septembrie, 2017 de GeForce90

[Al Bundy]

Si masa ai alimentare de unde-si mai ia daca ai scos mufa ?



[GeForce90]

Pai cu mufa introdusa nu lumineaza.

Eu am demontat o ca sa se vada despre ce e vorba

[Al Bundy]

Si eu vorbesc de mufa mare, ce face legatura cu HU< nu de aia mica.

[GeForce90]

Pai masa are si pe mufa mica, firul maro

Si cu mufa mare introdusa in player ul nou tot nu lumineaza

[Mihaitadicu]

Salutare

Ieri am legat și eu magazia la iluminatul de la radio și funcționează perfect. Legăturile le-am făcut exact cum au descris colegii de mai sus. Mufa care intra în magazie se poate lua și de la boxele mici de la passat, se potrivește perfect, fără a mai face improvizații.
