Montare carlig

[yo3icw]

Detin un Passat Altrak 2018 si vreau sa montez un carlig deoarece am rulota.Carlig am gasit la dezmembrari, inclusiv calculatorul.Deschid acest topic sa colectam informatii despre ce implica aceasta operatiune.Materiale, codari....

Deci, carligul vine cu cablaj, pt inceput as vrea sa stiu unde vine montat calculatorul de la carlig si ce cablaje mai sunt necesare.

Modificat 8 Decembrie, 2020 de yo3icw

[F l o r i n]

Carligul este cu actionare electrica?

[yo3icw]

Desigur Florin.

[F l o r i n]

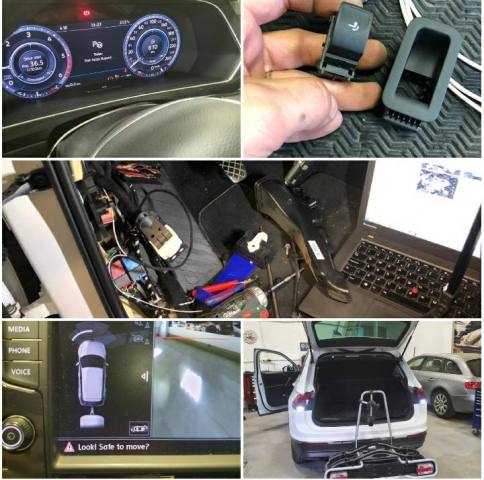

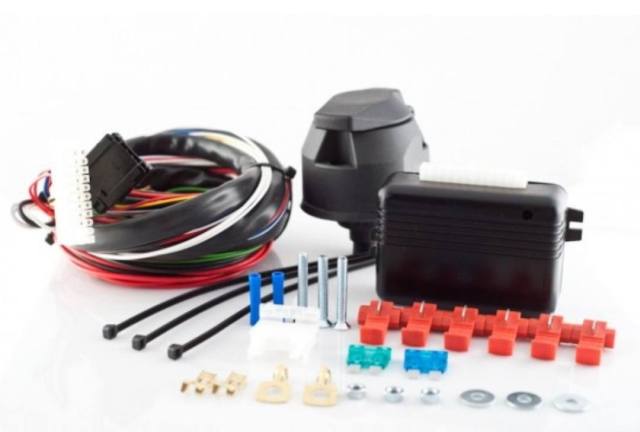

Buton, modul, cablajele aferente, carligul. De legat, trebuie in panou sigurante, BCM, can gateway.



Asta e la un Tiguan 2017 la care am montat ultima data.

Modificat 8 Decembrie, 2020 de F l o r i n

[yo3icw]

Inteleg ca exista un cablaj care se duce din calculatorul de carlig aflat in portbagaj pana in bord?Daca da de unde outem lua cablajul asta?Poti da mai multe detalii daca stii?

[F l o r i n]

Se poate confectiona........sau se comanda. Poti vedea pe kufatec.de



Pai in fata ai sigurantele, BCM ul si can gateway,  ca sa te poti conecta la ele.

[OviVal]

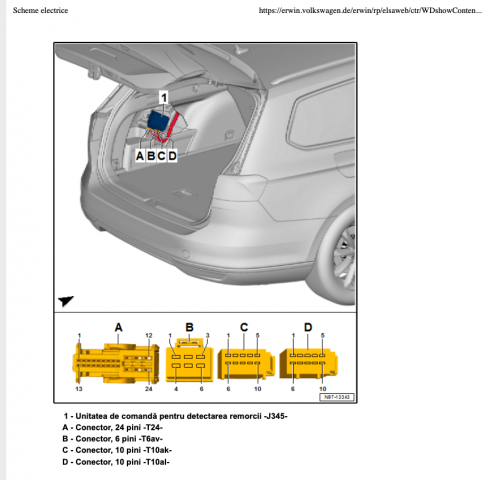

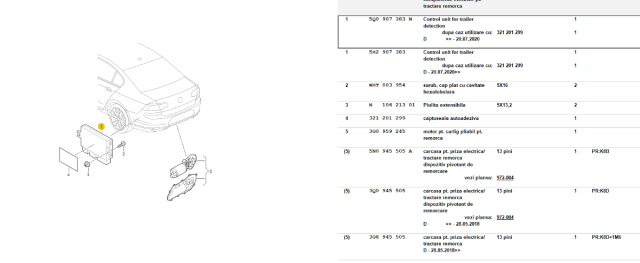

Locatie controller variant



[OviVal]

cablaj 250euro cu tot cu dongle

https://www.kufatec.com/de/komfort-nachruestungen/anhaengerkupplung/kabelsatz-schwenkbare-anhaengerkupplung-ahk-zentralelektrik-fuer-vw-passat-b8-arteon-3h-t-roc-a11-40950?number=40950





[yo3icw]

Sa recapitulam!



Stie cineva codurile(pe original evident) la carlig, modul si cablaj?

Inteleg ca, cablu care vine din mufa carligului se leaga in modul, la randul sau modulul mai are un cablu care se duce sub bord, banuiesc ca priin zona volanului unde se leaga in panoul de sigurante?

Si inca ceva?Carligul este identic la break cu cel de berlina?Eu am Altrak, deci ar trebui sa se potrivesca cel de brek, gresesc cu ceva?

[OviVal]

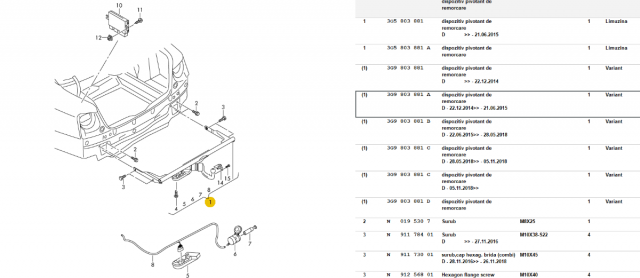

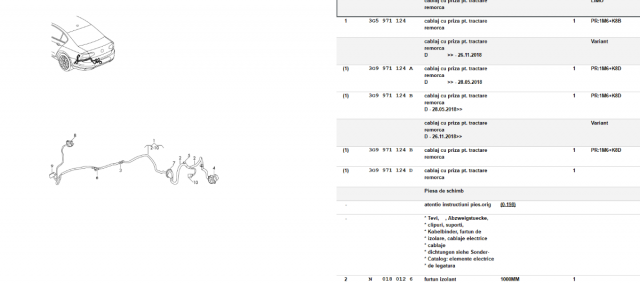

In general codurile de limuzina incep cu 3G5 iar cele de variant cu 3G9

[Jucarieee]

Salutare,



Am luat azi din dezmembrari urmatoarele:



carlig - 3G9 803 881 A - dar jos de pe B8 break (am inteles ca prinderile in lonjeroane sunt aceleasi si se potrivesc de la break la sedan)

modul - 5Q0 907 383 G (eu cautam cu N dar un montator de acolo spune ca ultima litera nu influenteaza prea mult - sigur e o chichita undeva dar sper sa scap)

buton - nu reusesc sa identific codul (probabil e scris pe buton dar nu il am acum la indemana - dar spun ei ca este dat jos de pe aceeasi masina)



Ce probleme am inainte de a ma apuca de montaj:



1. Nu am cablajul de legatura dintre buton si modul

2. Nu am cablajul de legatura intre modul si masina



Unde le gasesc sau daca se pot confectiona, exista undeva o diagrama si eventual unde as putea gasi conectorul de 6 pini si cel de 10 pini (aceastia am inteles ca ar lipsi).



A montat cineva pe un sedan B8 asa ceva ?



Astept sfaturi si va multumesc frumos.



Masina: Passat B8 biti - 2016 - 176 kw

[OviVal]

Chiar dacă prinderile sunt identice, o diferența trebuie sa fie, altfel făceau un singur model la vw. variant are codul cu 3G9, berlina cu 3G5.
Sufixul la un controler determina pe ce model de mașina se montează sau ce opțiuni are. Cine ți-a zis ca nu contează e meseriaș. 😉
Cel cu sufixul N se montează pe mai multe modele dar pe Passat 2015>> se montează doar N

Cel cu sufix G se montează pe golf 2013-2020, Tiguan, audi a3, seat ateca , Skoda Fabia, kodiaq, Octavia,Superb. Și atât, zice Etka.
Singura problema ar putea fi (in cel mai bun caz) compatibilitatea listei cu adaptări care s-ar putea ( nu știu sigur) sa se rezolve cu o reparametrizare, asta însemnând VCP Pro sau ODIS.

Codul butonului e 3G0 959 511 B pt berlina A pt variant.
La buton ai nevoie și de un suport din plastic 5G0 868 345



Conector buton:

1K0 972 704 C



Conectori controller:

24pin 5Q0 972 724

6pin 4F0 937 731

10pin 6R0 972 930 negru

10pin 6R0 972 930 A rosu

Cel mai simplu, dacă nu gasesti cablajul deja făcut pe AliExpress sau pe kufatec.de e sa mergi tot la dezmembrări și sa ceri murele cu 20-30 cm de fir ( nu stau aia să-ți descâlcească cablajul pana la panoul de siguranțe, taie cablurile ) și sa le prelungești. Dar e mult de munca și ai nevoie și de papucii care vin in panoul de siguranțe și in BCM. Iar in panoul de siguranțe vin vreo 4 fire și ca sa fie și mai complicat unul sau dou nu au alimentare deci trebuie ori sa improvizezi ori sa alimentezi acea siguranța ( alte fire alți papuci de conectare )



Cand ajung diseară acasă pun schemele electrice.


Atasez niște poze de la mine, zilele trecute am făcut retrofiting la deschidere electrică hayon și dacă tot era dezmățată mașina, și aveam deja cablajul pt trailer de pe alta mașina, am trecut și firele pt trailer. Controlerul pt trailer e montat exact lângă cel pt deschidere electrică, in stânga, in portbagaj.





Modificat 7 Ianuarie, 2021 de OviVal

[Jucarieee]

Multumesc frumos de informatii. Imi sunt de mare ajutor. Ma duc acum sa schimb modul si caut restul de piese.



Totusi, la carlig sper sa nu fie pb...din 3G9 cum am eu achizitionat carligul sa fie pb...vedem...nu stiu daca pot sa setez carligul (sa vad daca functioneaza) pana sa incep sa desfac masina ... nush daca il pot pozitiona macar in portbagaj sau pe langa masina sa il setez si sa vad daca functioneaza...



Ma cam sperie totusi cablajul din spatele masinii pana in fata...parca ca trebuie sa cam desfac parte din masina ceea ce nu prea imi place...



Revin cu info cand mai am nelamuriri.



Multumesc inca o data.



Fac o completare:



Ma puteti ajuta cu codurile cablurilor (deja facute daca exista) pt urmatoarele:



1. Cablaj de la modul la buton actionare

2. Cablaj de la modul la calculatorul masinii



Passat B8 Sedan 2.0 bitdi - 239 cp - 2016 an fabricatie.



Multumesc frumos.

[OviVal]

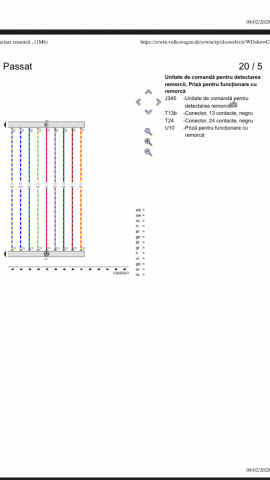

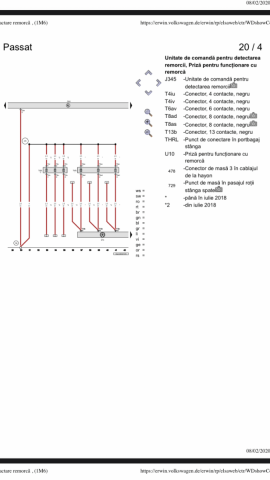

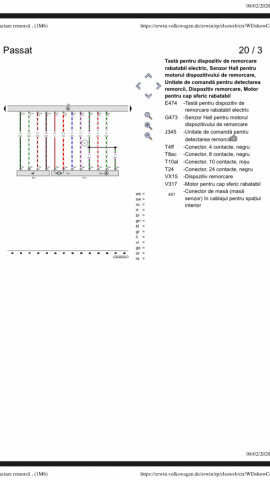

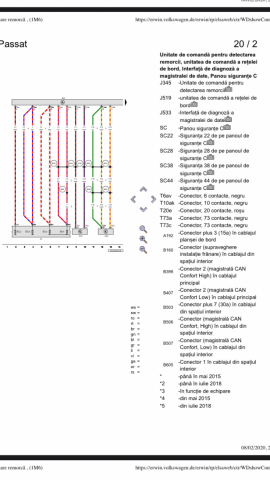

Avem aici și schemele electrice promise. 😉

pdf și printscreenuri



20_Regim tractare remorcă , (1M6) 2.pdf





Modificat 8 Ianuarie, 2021 de OviVal

[Jucarieee]

Multumesc frumos dar din pacate schemele electrice nu prea se inteleg...daca dau zoom se pierde calitatea si nu mai se distinge nimic.

Gasesc pdf-ul pe undeva ?



Multumesc.

[OviVal]

Am încărcat și PDF-ul

Am văzut și eu acum ca nu se înțelege nimic cu zoom, nu le controlasem.
Descarca PDF-ul

[yo3icw]

Stie cineva un cod de piesa pt cablul care pleaca din modul pana in bord?

[Al Bundy]

Nu exista de cumparat cu cod OEM. Il faci sau poate il gasesti pe Kufatec.

[F l o r i n]

Da  se găsește pe kufatec,  am comandat eu pt carlig electric la un Tiguan 2018

[OviVal]

109€ plus 20€ transport

https://www.kufatec.com/en/comfort-retrofits/trailer-hitch/cable-kit-trailer-hitch-central-electric-for-vw-passat-b8-arteon-3h-t-roc-a11-40950

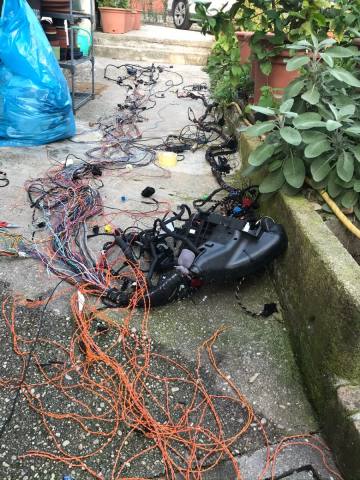

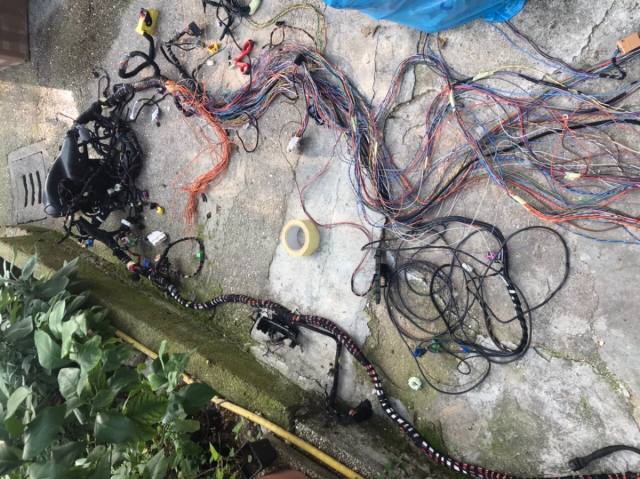

Eu am luat de pe eBay din Germania cablajul complet de pe un Passat. 130€ inclus transport in Italia ( am ofertat și am economisit vreo 20-30€)

Din cablaj am scos ( a fost ceva de munca sa desfac toate firele, dar așa am înțeles și cum sunt cablate  pe original ) cablajele pentru trailer, pt area view ( nu sunt complete, mai e nevoie de cablul de la partea motor pana in fata , portiere, și cel din hayon), pt DCC, încălzire scaune, pt webasto, camera frontala parbriz și nu mai țin minte ce opțiuni mai avea.
Eu aveam nevoie doar de area view și trailer, celalalte sunt Bonus, pot fi vândute pe olx de ex, plus o cutie de mufe și cabluri rămase din care deja am avut nevoie de unele pt alte retrofitinguri, economisind  sa mai cumpar altele. A fost și pt a “omora timpul” cu un hobby și fixația mea sa fie totul ca pe original 😁

[F l o r i n]

3 hours ago, OviVal said:

130€ inclus transport in Italia ( am ofertat și am economisit vreo 20-30€)

L-ai luat foarte ieftin, a meritat.

[yo3icw]

Despre codari, ce trebuie activat stie cineva?



Ia priviti ce am gasit:



https://www.ebay.de/itm/Passat-B8-Elektrisch-Schwenkbare-Anhangerkupplung-Kabel-5Q0907383N-Schaltertaste/184297001154?hash=item2ae8f510c2:g:U-AAAOSwNI5ewmeu

[F l o r i n]

Da, ai de codat pe mai multe module, merge cu vcds sau odis, nimic spectaculos

[yo3icw]

Stie cineva daca este nevoie sa leg pin-ul 12 la pin-ul 3 la mufa rulotei?Se pare ca asta se face pt ca ecu sa detecteze remorca.



[Jucarieee]

Salutare,



Intrucat am deschis acest topic am reusit intr-un final sa rezolv si carligul. A durat pentru ca nu prea am avut timp sa ma ocup.

Acum dupa sprijinilor colegilor de mai sus (in special cu codurile mufelor) am rezolvat f rpd treaba.

Montajul si testarea carligului este f simpla (normal...daca este facuta de un meserias) dar cu 2 drumuri la service-ul cu care lucrez de ceva timp m-au rezolvat baietii si cu codare si tot.

Mie cablajele mi le-au facut tot ei si iesi mai ieftin decat sa le comanzi de pe net...practic montajul carlig cu cablaj tras a dus cu totul undeva la 200 EUR ori daca stai sa dai 150  EUR pe alte cablaje plus manopera si codare duce si mai mult...



recomand pt cine vrea (eu l-am pus pe sedan) sa ia carlig din dezmebrari original (se potriveste si cel de la break) + modulul sa fie luat cu atentie pe cod iar mufele (pt ca in general la dezmembrari astia taie firele ca ciobanii) le gasesti imd pe net (bineinteles sa aveti codurile pieselor).



Merge brici totul acum si este clar incomparabila calitatea decat unul aftermarket cu 1500 RON sudat sau pe surub.



Bafta !
