Instalatie 6v

[althomas]

M-am apucat de instalatia electrica la oval. Am ajuns cu firele la releul de incarcare si la dinam.
Am nimerit firele la D+, DF si 61 - becul din bord. Am schema de pe samba, pare ok pana acum.

Releul meu este Bosch, cu prindere separata pe tulumba, nu direct pe dinam.
Intrebare :
Din releul de incarcare, de sub el,  pleaca 2 fire sigilate la capat intr-un papuc cu gaura. Nu scrie nimic pe ele, si nici schema nu ma ajuta.
Aveti vreo schema "mura in gura" ptr incepatori ?
Multumesc

[alinfa]

Salut, sint interesat de subiect.



Ai putea sa pui niste poze cu schema pe care o ai si cu releul, incerc sa te ajut daca stiu.



Modificat 14 Septembrie, 2020 de alinfa

[alinfa]

Din cite stiu, daca firele sint negre, de obicei se leaga la masa (negru sau maro).

Modificat 14 Septembrie, 2020 de alinfa

[TZepeSH]

La VW negru este KL15, plus dupa contact. Doar maro este masa.

[althomas]

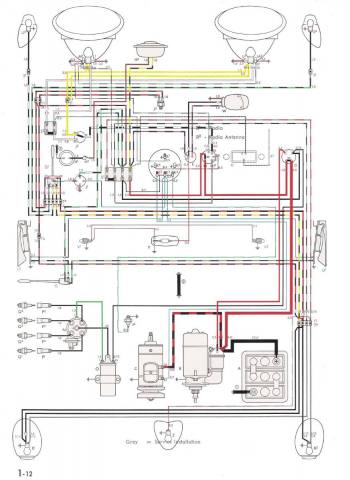

Schema este asta, de pe samba.
Firele care pleaca de sub releu sunt rosii, ambele unite intr-un papuc cu gaura de 4.

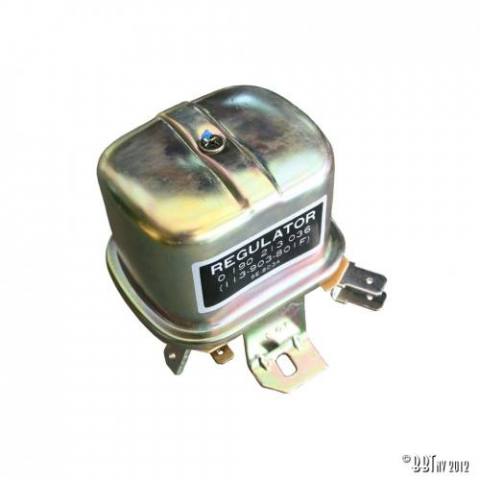

Am 2 relee, ambele noi si cu aceleasi fire. Ceva asemanator cu poza atasata, doar ca are 2 fire in plus.

[alinfa]

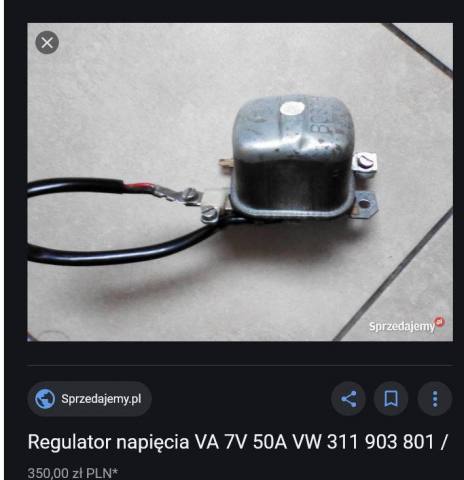

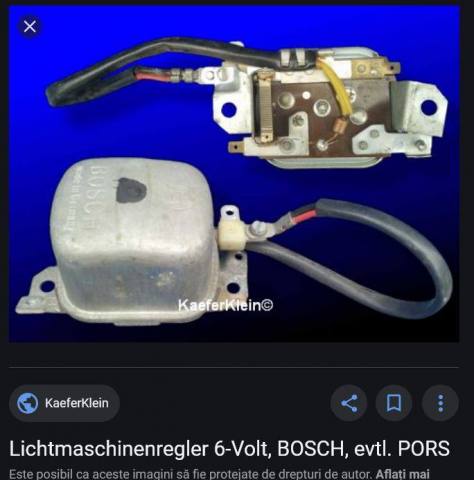

vezi mai jos, poate te ajuta, am cautat dupa 311 903 801, nu stiu daca asta e releul pe are il ai de fapt.



nu stiu... mai asteapta si alte pareri.

Modificat 15 Septembrie, 2020 de alinfa

[althomas]

Asta e Multumesc ! Sa vad acum cum se cheama plotul in care intra cablul : +, 51 sau B+

Modificat 15 Septembrie, 2020 de althomas

[althomas]

Am gasit ceva schema, poate ajuta si pe altii.

[althomas]

Revin cu intrebarea :

UNDE se conecteaza firele incercuite, ce provin din corpul regulatorului ? In ce plot ?

De ce au folosit firele respective si nu au legat direct intre ploturi?



Are cineva la masina un releu asemanator, sa-mi confirme pozitia conectarii si ca functioneaza ?

Multumesc

556.jfif
