Retrofit Lane Assist, (TSR,HBA,TJA,Emergency Assist) la Karoq 2019


sabinx
 Share

Recommended Posts

Salutare tuturor!

De curand am implementat acest sistem pe masina. Piesele necesare sunt:


Cod parbriz incalzit + bracket pentru camera: 57A845011F NVB


Trim.uri negre (pentru camera frontala)575868437A 9B9
3g0858633 82V
3g0858634 82V

camera 3Q0980654S (este ultima versiune de soft - montata din fabrica pe Tiguan 2019 - compatibila cu modelul Karoq)

cablaj (este fabricat de un amic).

In cazul meu, Karoq-ul pe care il detin este echipat de fabrica cu ACC si Front Assist.

Schema pentru cablaj este urmatoarea:

Conexiune camera 3Q0:
6 pin — "+"
5 pin — "-"
2 pin — Can extended low
8 pin — Can extended high
4 pin —> 1pin heater 3Q0 camera
10 pin —>2pin heater 3Q0 camera

АСС MQB Platform
1 pin camera А5 (R242) ---> 6 pin radar АСС (J428)
7 pin camera A5 (R242) ---> 5 pin radar АСС (J428)

Am intampinat usoare dificultati, si anume aveam cablajul facut pt a lega direct radarul - insa cand m-am apucat de treaba am constatat ca acesta avea deja firele trase (ma refer la cele 2 fire intre camera si radar). Cateva telefoane, putin citit si am gasit firele in pragul din stanga in mufa bej.

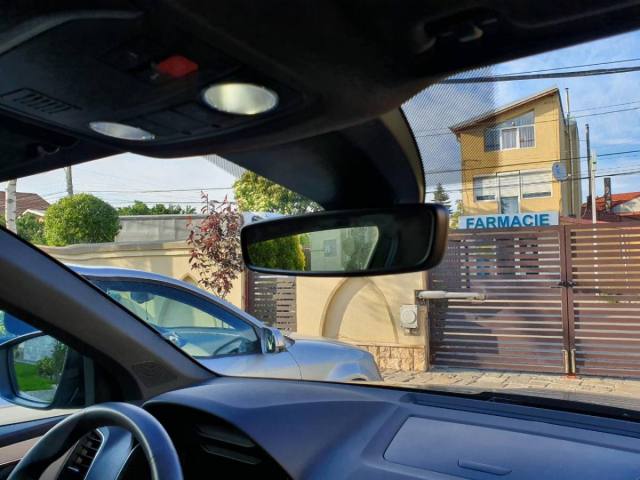

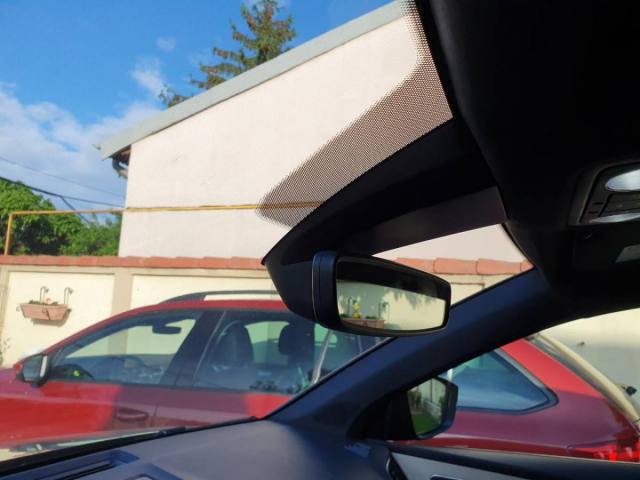

Am atasat poze din timpul montajului (in poze apar legaturile la can-ext (in gateway) si rezultatul final al codarilor.

Calibrarea a iesit OK (a functionat dupa cea de a doua incercare). Am testat Traffic Jam Assist si Emergency Assist. Functioneaza ireprosabil.

In cazul TJA acesta functioneaza la viteze sub 60km/h. Masina tine banda, franeaza si accelereaza singura.

Emergency Assist intra daca nu mai tinem mainile pe volan. Daca dupa 15 sec sistemul nu detecteaza activitate primim un semnal sonor si avertizare pe AID, apoi urmeaza prima franare, la alte 4 secunde a doua franare si daca tot nu intervenim masina incetineste, baga avariile si in cele din urma opreste. In tot timpul asta nu paraseste banda.












Continuare poze. Succes tuturor care vor incerca acest retrofit! Saptamana viitoare va urma retrofitul Side Assist (BSD,RTA).











Link to comment
Share on other sites

De curiozitate cit a costat distractia?

Link to comment
Share on other sites

Parbrizul cel mai ieftin de pe piata (original cu sigla skoda) - 1600 lei (eu l-am luat cu 1050)

camera - 80 EUR gata parametrizata

cablaj 30 EUR

transport 35 EUR

trimuri aprox. 150 lei

Calibrare - 400 lei

Codare: Subsemnatul (Nepretuita)

Edited by sabinx
Link to comment
Share on other sites

Calibrarea ai facut-o la service autorizat?

Link to comment
Share on other sites

Salut. Da.

Calibrarea este facuta la reprezentanta Skoda.

Initial am plotat plansa de calibrare. Am incercat sa fac singur operatiunea insa fara succes. Este nevoie de rabdare (cand nu ai cele necesare respectiv standul). Nu am reusit asa ca am apelat la un amic. Care lucreaza la Skoda.

La costuri se adauga vama. Am uitat sa mentionez.

Montaj parbriz (200 lei + 200 la baieti ca sa iasa bine / au scos si parbrizul vechi intreg - parbriz care s-a vandut instant cu 500 lei.)

Si mai este manopera pt montaj. In cazul meu a fost "0".



Edited by sabinx
Link to comment
Share on other sites

Bravo, e o realizare remarcabila.

Link to comment
Share on other sites

Au sosit trimurile. Dupa 2 saptamani de asteptare :)



Link to comment
Share on other sites

  • 3 months later...
Iftimie Bogdan

Salut domnilor.

Mi-am achiziționat un karoq style, aproape full (front assist, side assist și radio bolero). Am uitat să-mi pun pe el Lane Assist.  Se mai poate monta acum pe el?

Sistemele Traffic Jam Assist si Emergency Assist sunt active doar cu line assist sau intra în dotarea standard pe card eu am din fabrica.

Vă mulțumesc.

Edited by Iftimie Bogdan
Link to comment
Share on other sites

Doar cu lane assist. Si da se poate pune!

Edited by sabinx
Link to comment
Share on other sites

  • 11 months later...

Cum/unde pot primi mai multe detalii? Se pierde garantia masinii?

Edited by Bebeee
Fara quote la postul anterior!
Link to comment
Share on other sites

F l o r i n

ce vrei sa faci, ce masina ?

da, in teorie, orice modificare adusa sistemului electric, poate invalida garantia. Asta daca sunt probleme pe partea electrica si ei doresc sa scape de tine, pot motiva astfel.

Link to comment
Share on other sites

salut. oricand prin pm ma poti contacta. bafta!

Link to comment
Share on other sites
