DIY - Lumini ambientale scoica si maner usi spate


Aerofan
 Share

Recommended Posts

Pentru cei ce doresc sa-si puna lumini ambientale in scoica si la maner in spate la Golf 7 am incropit un DIY.
Ca si materiale e nevoie de:
- Lumini ambientale scoica:
5G0 919 415 A partea stanga
5G0 919 416 A partea dreapta
- Lumini ambientale maner:
5G0 947 355 D partea stanga
5G0 947 356 D partea dreapta
- Mufe pentru conectare
- furtun termocontractor
- banda de izolat tesa din material textil
- masina de gaurit
- pistol cu batoane din plastic
...si multa rabdare si indemanare. Pun niste poze cum arata pe fata pentru ca de acolo m-am inspirat cum sa fac in spate:

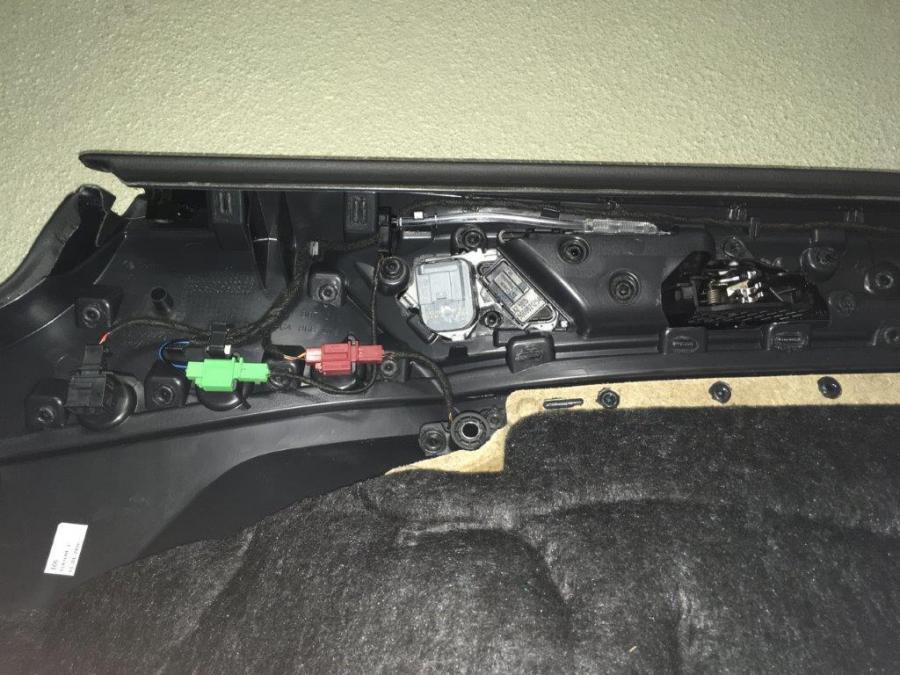

IMG_4247.thumb.JPG.0f504d077ebb3ad0a58314fa2e3caab3.JPG IMG_4249.thumb.JPG.0f5fe942057eecde22c07c232a1332cf.JPG IMG_4251.JPG.5222b0b7b1a0464c2f1a3fd292c8f1ba.JPG.bfb8a56157ab1341f2e8fc2bafef82e0.JPG
Asa arata la usa spate:

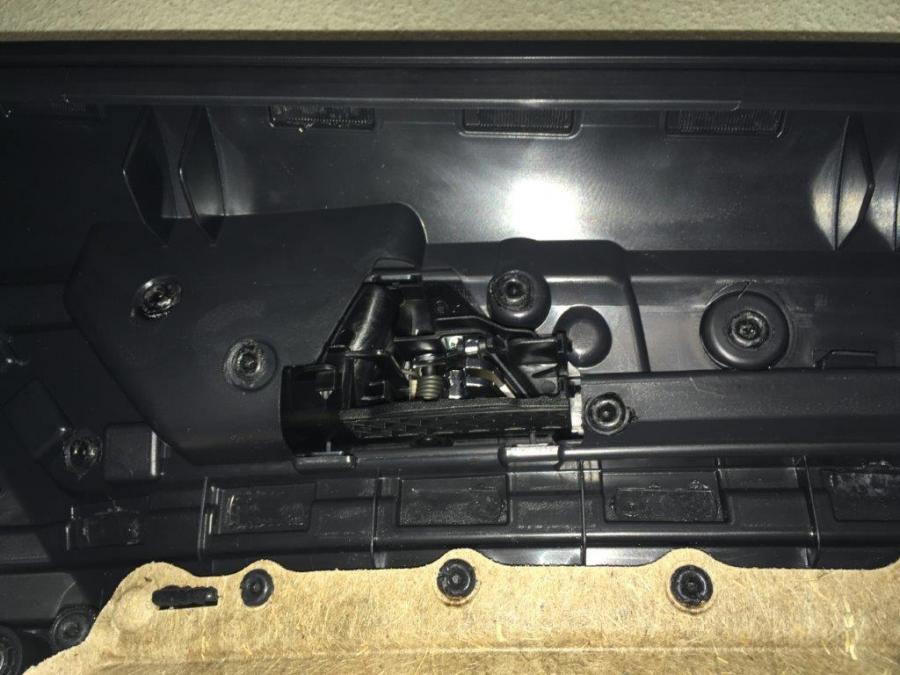

IMG_4242.thumb.JPG.1ed09acda38024550060577b4715d8d0.JPG IMG_4245.thumb.JPG.55b69c69515e5cc8355be1ee099396ec.JPG
Se incepe prin a se desface fetele de usi, nu am facut instructiune, se gaseste pe youtube, de ex aici: https://www.youtube.com/watch?v=EvLgODz45kc&vl=de

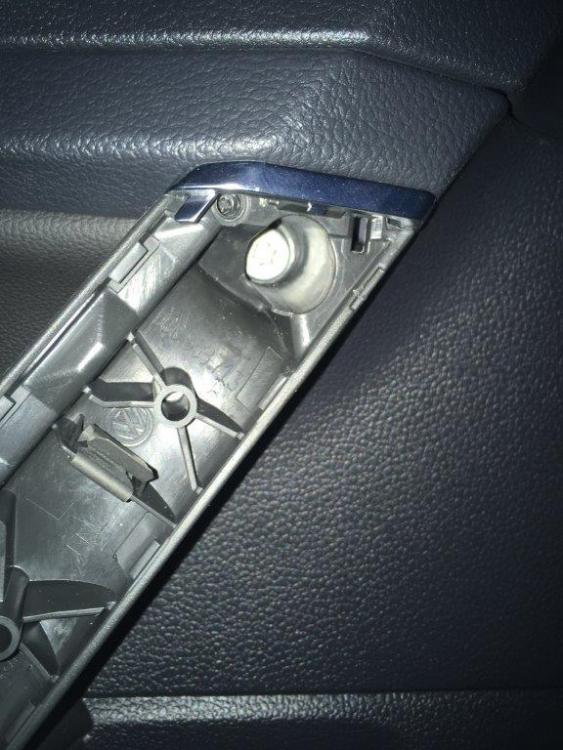

Pentru maner se pozitioneaza ledul astfel incat umarul de sustinere sa fie in dreptul carcasei ledului (vezi ultima poza de mai sus, din pacate in spate nu exista decat un umar nu 2 ca in fata). Se marcheaza locul unde se da gaura, gaura trebuie data mai jos decat marcajul pentru ca zona este curbata. Atentie sa fie destul de jos LED-ul pozitionat pentru ca daca sta prea sus nu se mai poate pune la loc capacul manerului.

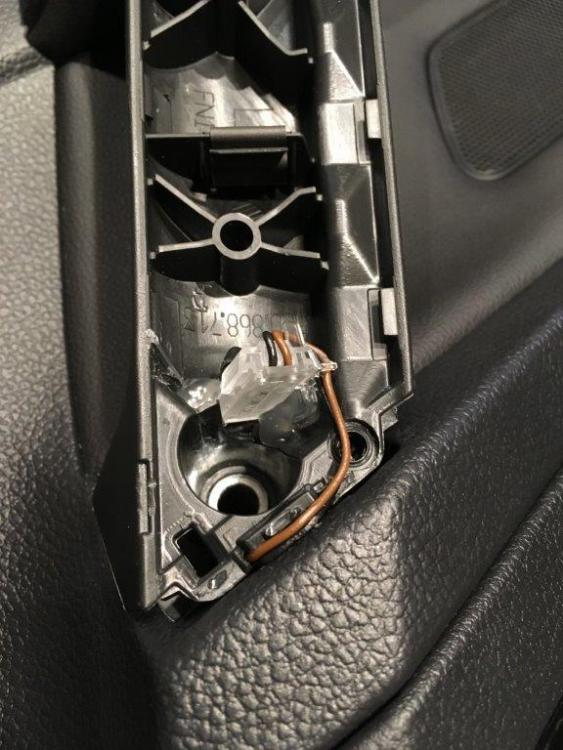

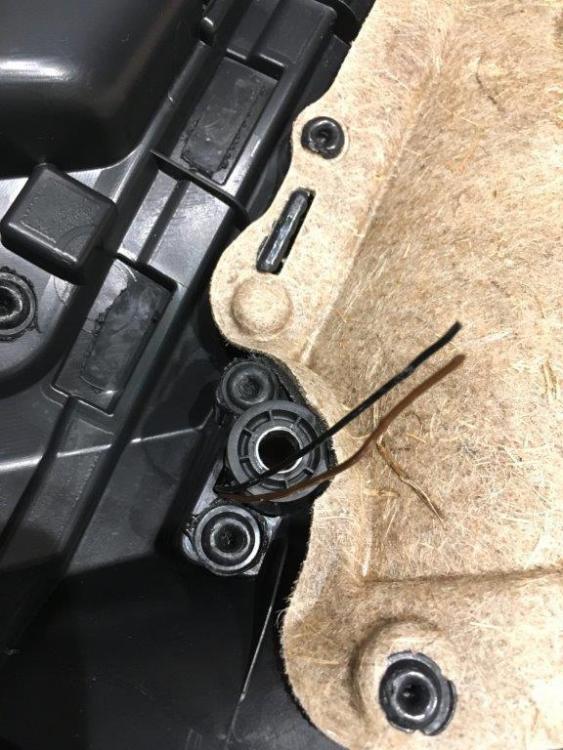

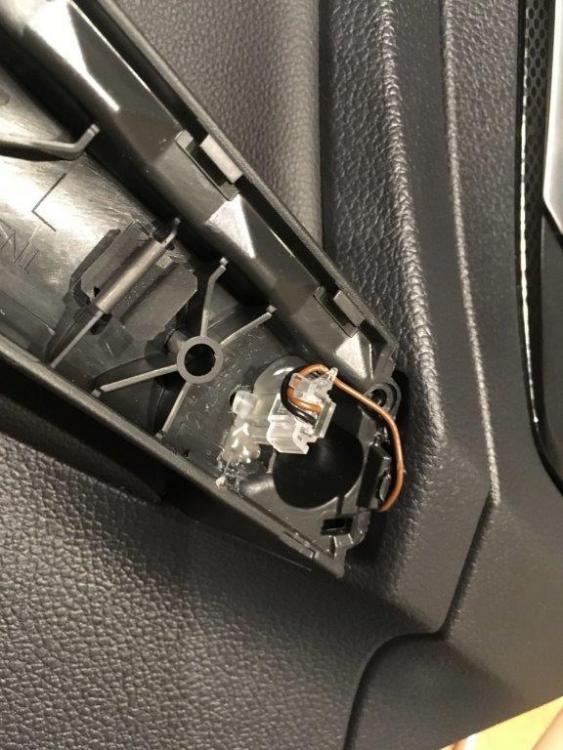

Dupa ce se da gaura se monteaza ledul si se lipeste cu plastic sa stea fix si apoi se trag firele pe langa ornamentul argintiu, exista loc pe acolo. Eu am ales sa dau jos ornamentul (i-am rupt din pacate clemele, cred ca in mod normal nu se poate da jos) apoi l-am lipit tot cu plastic la loc.

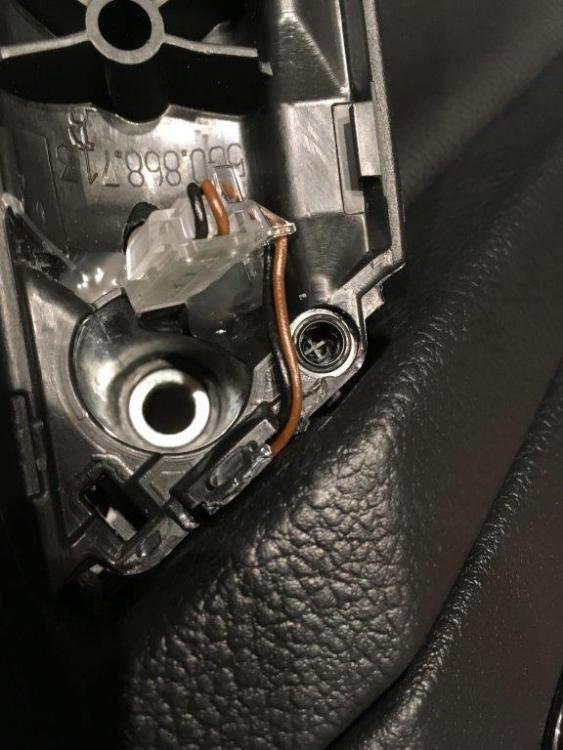

IMG_4256.thumb.JPG.f63e7e514fc1366b8c7c5753bb0db970.JPG IMG_4255.thumb.JPG.41d5ffdbb2c02ee617eb56b0b5f54e70.JPG IMG_4258.thumb.JPG.2213fbcd12c88f6b8e6b78574f8359c3.JPG IMG_4257.thumb.JPG.1471d57b4df1e28d1669f11f710a8d62.JPG
Dupa aceasta parte relativ usoara trebuie sa facem si partea cea mai grea, sa decupam locul pentru LED-ul de la scoica. Din pacate in spate locul pe unde este tras ledul este acoperit de un plastic ceea ce ne ingreuneaza munca.

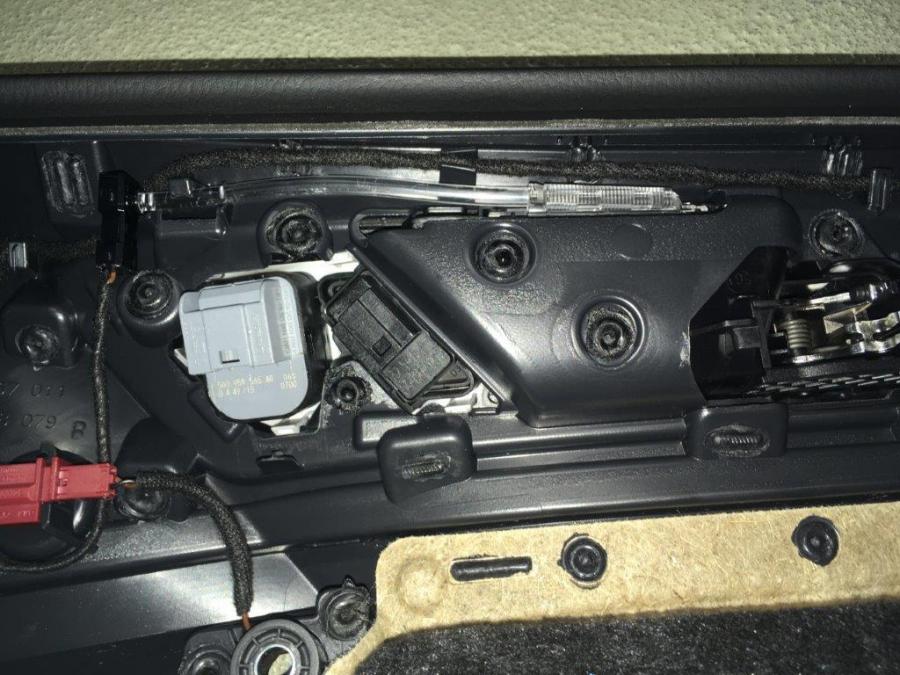

Fata  IMG_4249.thumb.JPG.0f5fe942057eecde22c07c232a1332cf.JPG  vs spate IMG_4242.thumb.JPG.1ed09acda38024550060577b4715d8d0.JPG

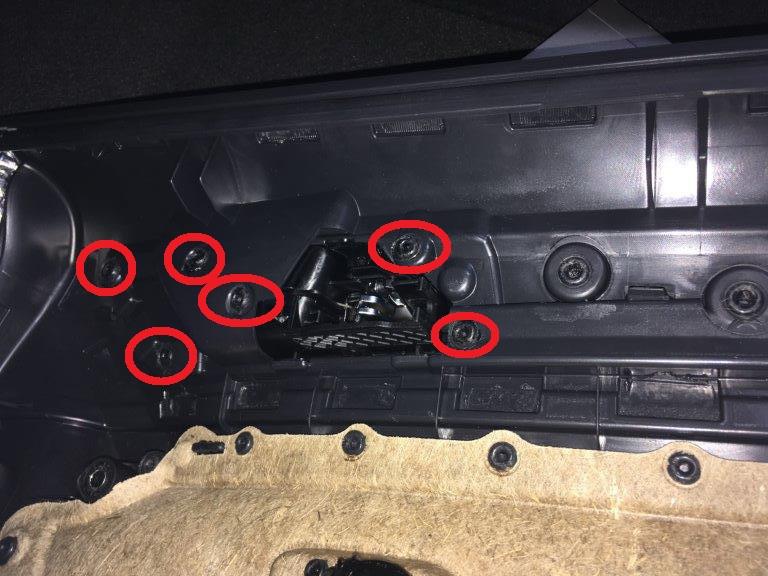

De aceea trebuie sa "stricam" lipiturile din plastic si sa taiam zona ca sa putem pozitiona LED-ul din scoica. Eu am folosit un burghiu sa rup cele 6 puncte de sudura ca sa pot scoate scoica afara sa o decupez. Am "forat" cu burghiul doar materialul topit fara a strica de tot materialul si apoi am tras de blenda pana am reusit sa scot scoica.
IMG_4240.JPG.f9af07695e4fff70d1439025f1e9e540.JPG IMG_4259.thumb.JPG.2804640f2cab1f0a177bc401a3275144.JPG
Atentie sa nu trageti tare ca sa nu rupeti blenda, blenda e prinsa prin niste carlige de scoica.

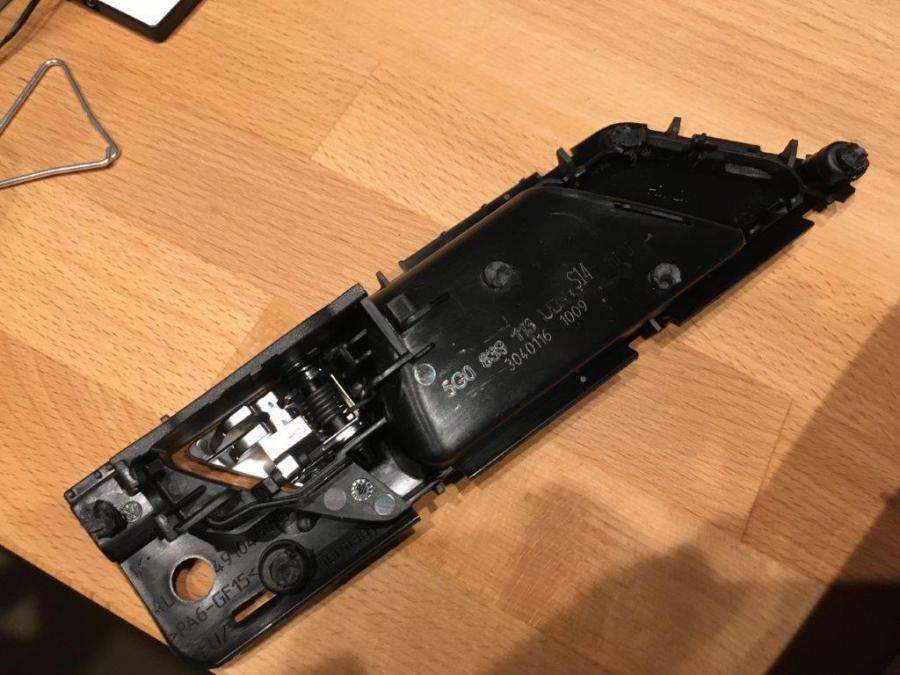

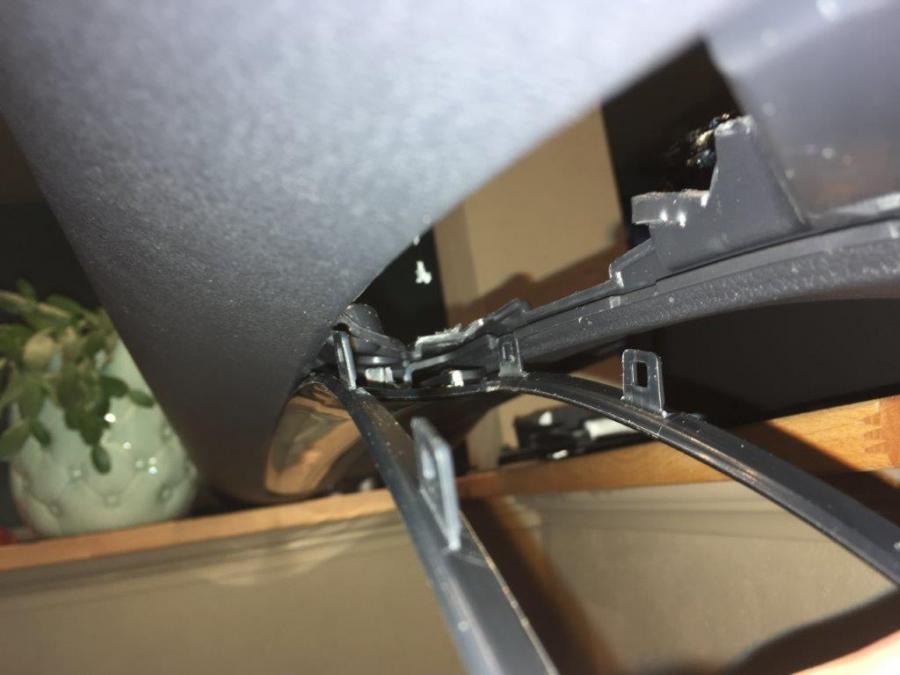

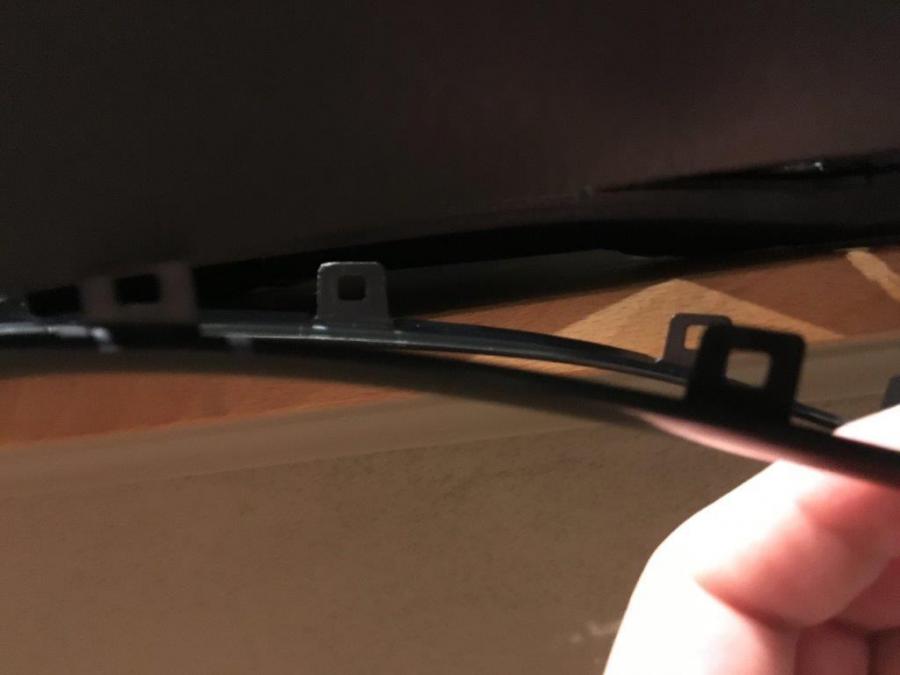

IMG_4260.thumb.JPG.d56c3288f9344848deba809407a4a32c.JPG  IMG_4263.thumb.JPG.f018c3343ac43c4c525754504faaeee5.JPG IMG_4265.thumb.JPG.0b0488a97a511c2d3b4f356a4d40762c.JPG

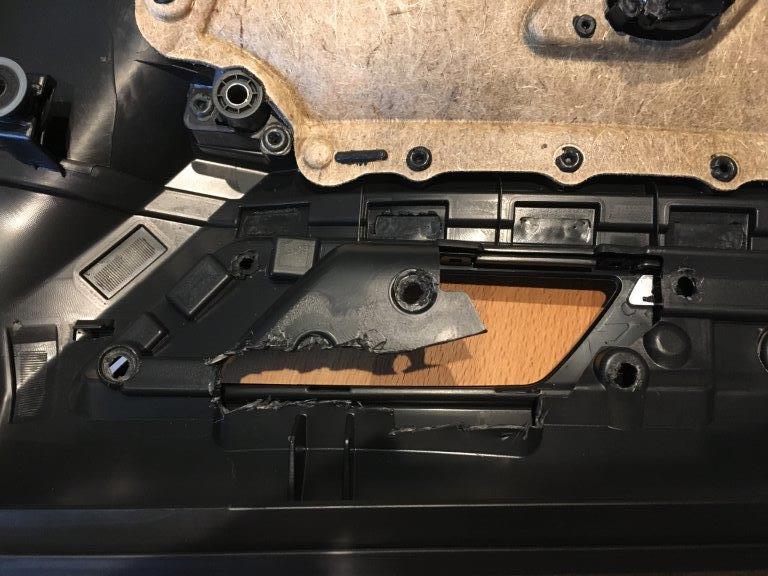

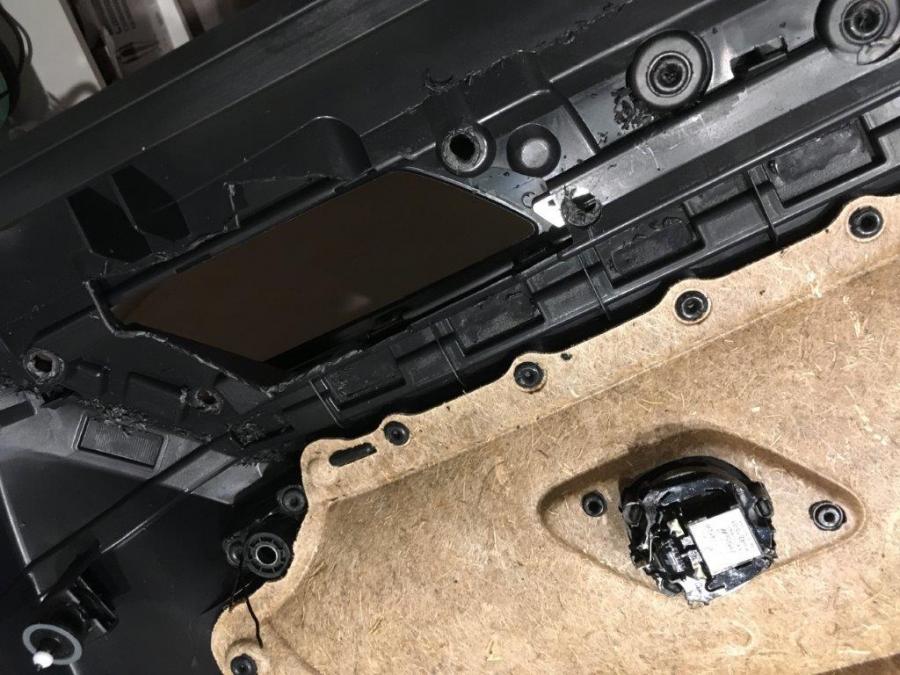

Se taie plasticul care acopera scoica pentru a se face loc LED-ului, eu nu l-am taiat asa frumos dar pe cine intereseaza ca e in spate si nu se vede :D

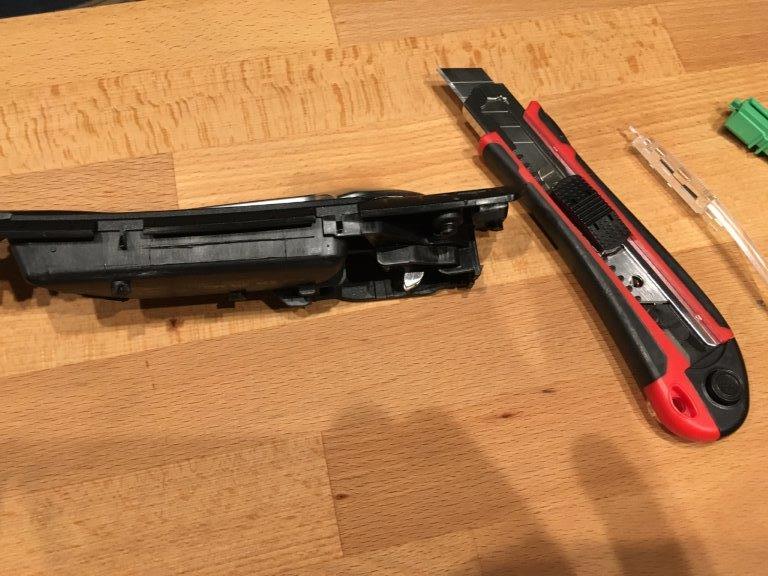

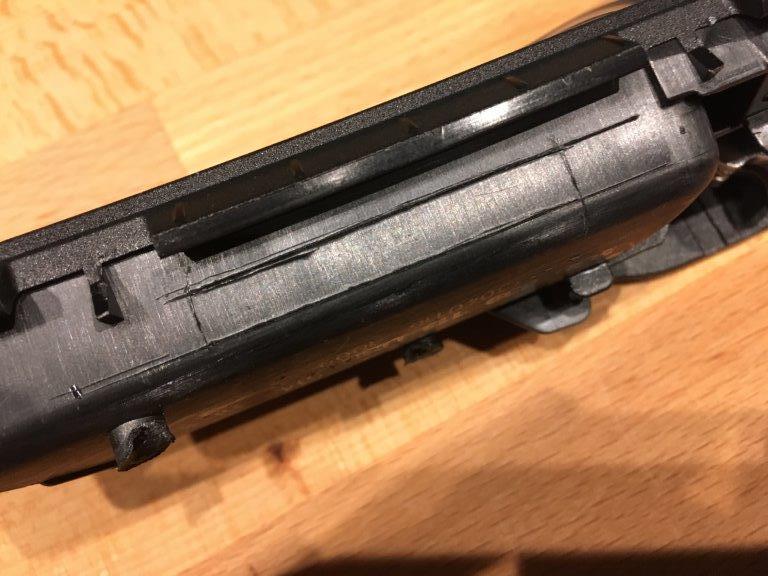

Apoi am trecut la decuparea scoicii, am decupat-o cu cutterul, aici e nevoie de rabdare pentru ca trebuie taiat incontinuu pana se subtiaza plasticul, se poate taia si cu un dremel insa atunci nu va fi chiar asa de drept sau va fi spatiu prea mare intre LED si locul taiat. eu am preferat sa tai cu cuterul ca sa se potriveasca la fix. a durat cam 15 minute pe fiecare scoica si l-am taiat la fix, LED-ul a intrat cu putin ajutor si statea si fara sa-l lipesc.

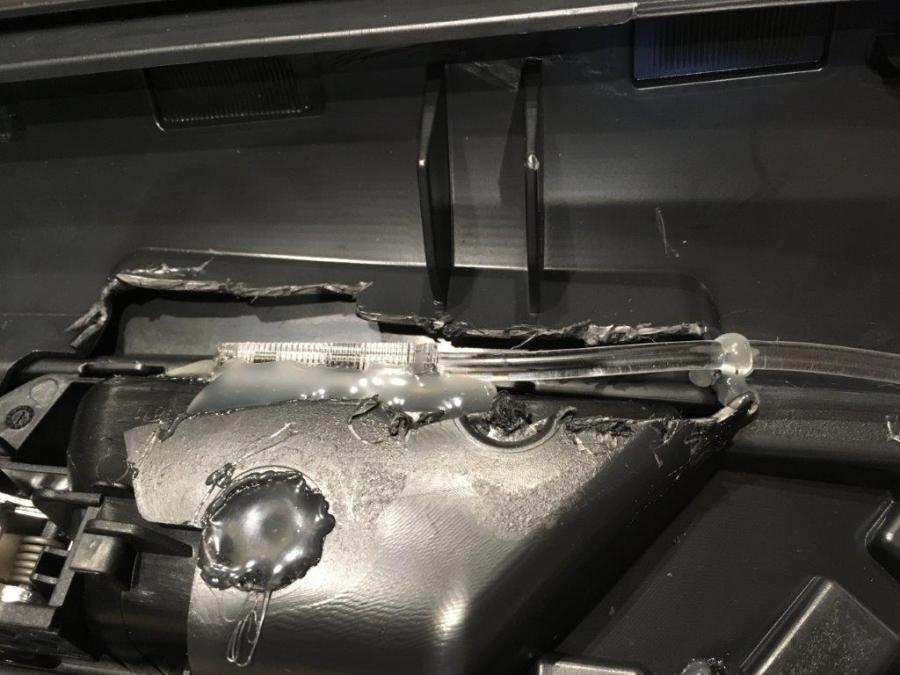

IMG_4266.JPG.03cfb6684c1cd74e1b9ca0e0b88a36e0.JPG  IMG_4267.JPG.9c19f7a697a6e2a934fcf8888199c61e.JPG  IMG_4268.JPG.d037a612e33e0ec88c30e924c74ca7d8.JPG
Dupa actiunea "taierea", se monteaza inapoi scoica si se lipesc inapoi punctele de sudura tot cu plastic, aici trebuie tinut apasat de blenda si scoica pana se intareste lipiciul de plastic (cam 10 minute). Apoi se monteaza LED-ul si se lipeste tot cu plastic pentru ca sa tina (pe fata de usa din fata sunt niste carlige pe care pe fata de usa spate nu le avem). Am lipit si capatul cel mai lung tot cu lipici ca sa nu vibreze.

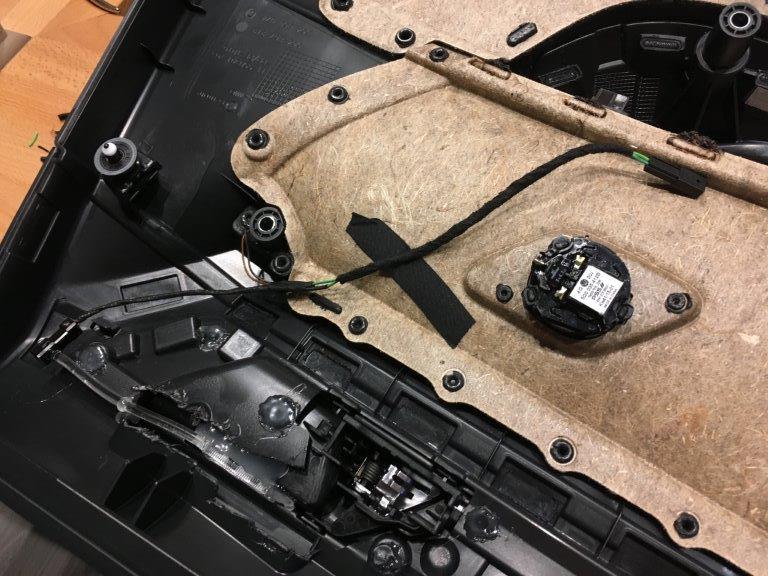

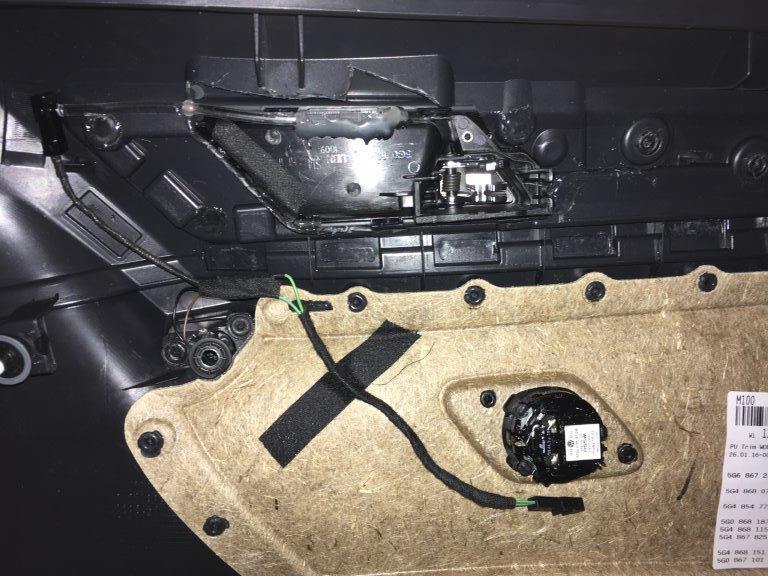

Dupa ce s-a intarit am legat firele impreuna si am pus un cablu cu un stecker pentru a se putea deconecta daca va mai trebui data jos fata de usa vreodata.
IMG_4281.JPG.a8250dabb69149a9b1a0e221ee971fb0.JPG  IMG_4271.JPG.419d93859d4b1dc8300494425b703eca.JPG
Totul dureaza in jur de 4 ore (cu asteptat pentru intarirea lipiciului).

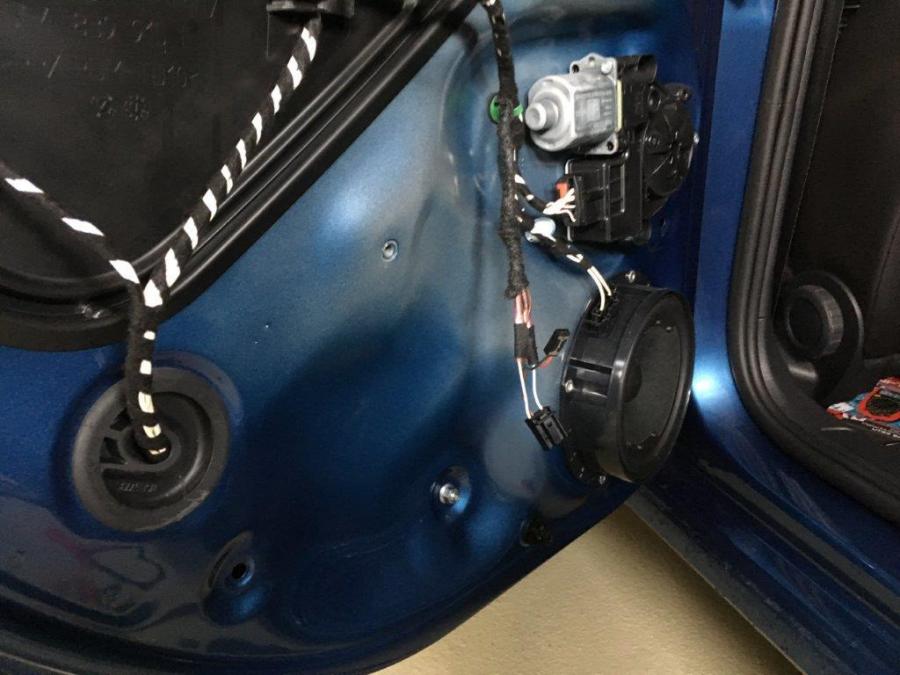

In masina ne legam de singurul cablu care ne furnizeaza curent (in afara de boxe si tweeter), este mufa de la switch-ul de coborare a geamului. Sunt 2 fire albe si un fir maro. Ne legam de cele 2 fire albe care sunt la extremele mufei. Se verifica sa se vada care este plus si care minus, eu am verificat direct cu ledurile de pe usa inainte de a monta fata de usa, apoi am legat tot si am montat fata de usa

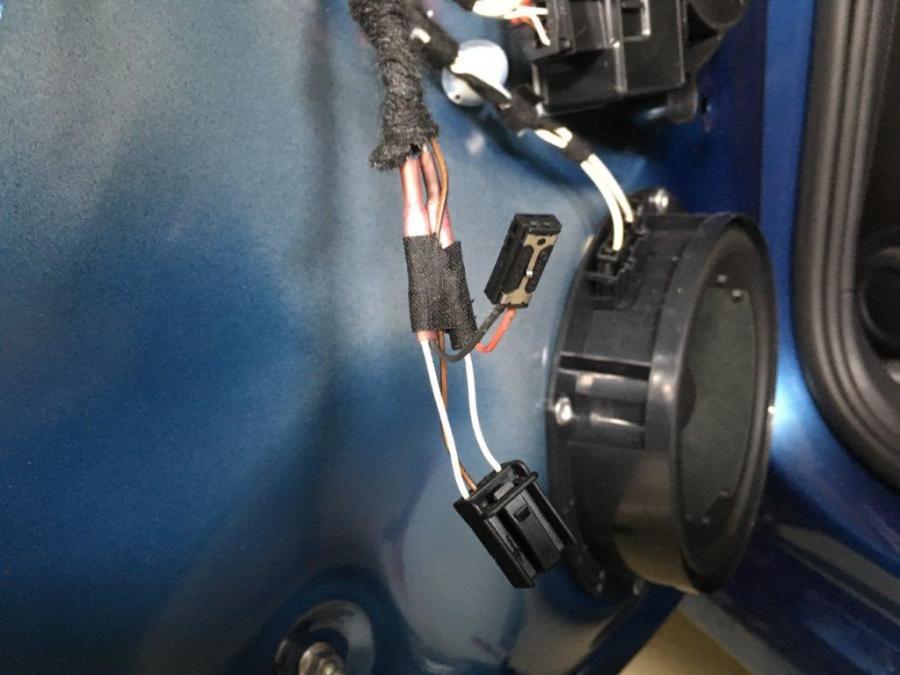

IMG_4272.thumb.JPG.ba84f78b06953167b7a74b2c735e3103.JPG  IMG_4273.thumb.JPG.0b90efcb715a2ccb387a64b010ed342b.JPG

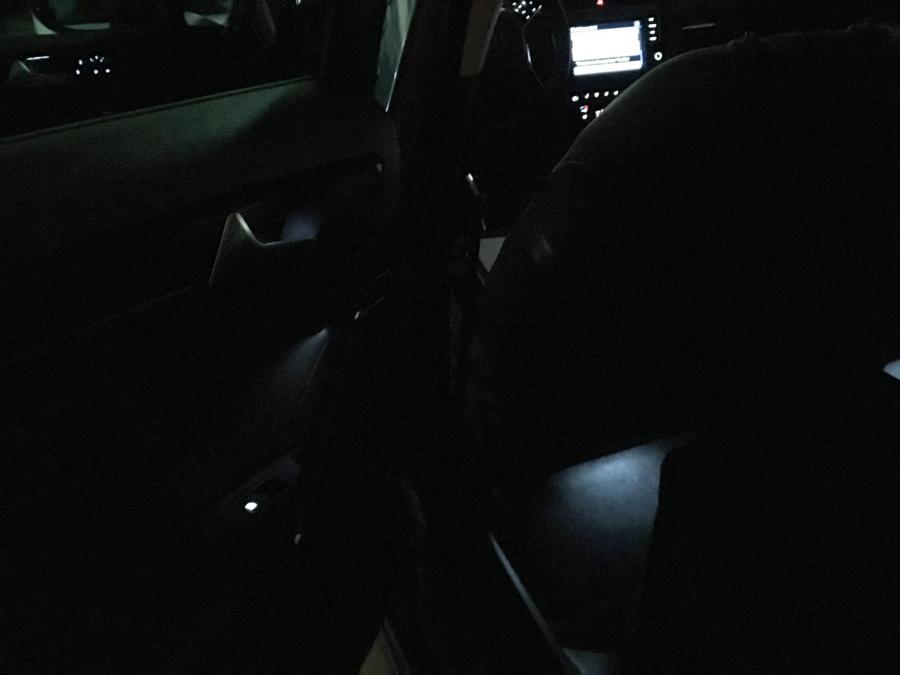

Si rezultaul final, functioneaza doar cand sunt aprinse pozitile pentru ca doar atunci este luminat si butonul. Pe noapte arata super si se regleaza intensitatea din meniul navigatiei ca si pe fata.
In poza apar si luminile de la picioare care sunt legate la luminile din fata prin mufa de la scaun. Mufa de la scaun are locuri libere si se pot monta pini astfel incat cand se da jos scaunul sa se deconecteze si LED-urile de la picioare. Acolo e foarte simplu de facut, nu cred ca e nevoie de DIY.
