Problema servodirecte+abs+airbag

[mmveracruz]

Salut, deschid un topic nou pentru ca nu am gasit problema de care m-am lovit in totalitate. De cateva zile a ineput sa imi faca masina figuri. E un polo 9n din 2002, 1.2 azq. Problema se manifesta prin aprinderea martorului de la servodirectie(implicit nu mai functioneaza nici servodirectia) cel de la airbag si cel de la abs+frana de mana pentru o secunda si bipaie de 3 ori. Cel de la abs+frana de mana se tot aprind asa pentru cate o secunda odata cam la 3-5 secunde si bipaitul incepe odata cu aparitia lor. Are momente cand functioneaza, se stinge becul de la servodirectie si daca opresc si pornesc motorul in mers sau daca viteza imi scade sub 15kmh imi porneste servodirectia. Am facut azi un drum mai lung si jumate a fost show de beculete iar cealalta jumatate a mers fara nicio problema. Becul de la airbag odata aprins, aprins ramane pana cand sterg erorile. Am sters toate erorile, a mers fara probleme pana cand s-a aprins becul de la servodirectie pentru 2 sec si s-a stins din nou.

Atasez si scanarea cu VCDS.



Quote

Wednesday,28,August,2019,15:24:38:39744
VCDS -- Windows Based VAG/VAS Emulator Running on Windows 7 x64
VCDS Version: 17.1.3.0 (x64)
Data version: 20170203 DS267.2
www.Ross-Tech.com

VIN: WVWZZZ9NZ2D068150   License Plate: POLO
Mileage: 166140km-103234mi   Repair Order:

--------------------------------------------------------------------------------
--------------------------------------------------------------------------------

Chassis Type: 9N (9N - VW Polo (2002 > 2010))
Scan: 01 02 03 08 09 15 17 19 25 37 44 45 46 56 76

VIN: WVWZZZ9NZ2D068150   Mileage: 166140km-103234miles
-------------------------------------------------------------------------------
Address 01: Engine        Labels: 03E-906-033-AZQ.lbl
   Part No: 03E 906 033
   Component: 1,2l/4V SIMOS3  00HS4340
   Coding: 00071
   Shop #: WSC 31414
   VCID: 5DB64236D7AACEA9A2-515A
   WVWZZZ9NZ2D068150     VWZ7Z0B4840387

6 Faults Found:
16514 - Oxygen (Lambda) Sensor B1 S1
            P0130 - 35-00 - Malfunction in Circuit
18058 - Powertrain Data Bus
            P1650 - 35-10 - Missing Message from Instrument Cluster - Intermittent
17811 - EGR System
            P1403 - 35-10 - Regulation Deviation - Intermittent
18045 - Powertrain Data Bus
            P1637 - 35-10 - Missing Message from Electric Load Controller - Intermittent
18057 - Powertrain Data Bus
            P1649 - 35-10 - Missing Message from ABS Controller - Intermittent
16885 - Vehicle Speed Sensor
            P0501 - 35-10 - Implausible Signal - Intermittent
Readiness: 0000 0000

-------------------------------------------------------------------------------
Address 03: ABS Brakes        Labels: 6Q0-907-37x-ABS2.lbl
   Part No: 6Q0 907 379 E
   Component: ABS FRONT MK60      0103
   Coding: 0001097
   Shop #: WSC 31414 000 00000
   VCID: 3F8A98BE6DE6FCB9D0-513C

No fault code found.

-------------------------------------------------------------------------------
Address 08: Auto HVAC        Labels: 6Q0-820-045.lbl
   Part No: 6Q0 820 045
   Component: Klimaanlage        X0840
   VCID: 6ADC19EA16E4A91157-513C

No fault code found.

-------------------------------------------------------------------------------
Address 09: Cent. Elect.        Labels: 6Qx-937-049-B.lbl
   Part No: 6Q1 937 049 B
   Component: BORDNETZ-SG.        1S31
   Coding: 25758
   Shop #: WSC 31414
   VCID: 3A7CE9AA26C4D991E7-515A

3 Faults Found:
01316 - ABS Control Module
            49-10 - No Communications - Intermittent
01598 - Drive Battery Voltage
            07-10 - Signal too Low - Intermittent
01309 - Power Steering Control Module (J500)
            49-10 - No Communications - Intermittent

-------------------------------------------------------------------------------
Address 15: Airbags        Labels: 6Q0-909-605-VW5.lbl
   Part No: 6Q0 909 605 S
   Component: 09 AIRBAG VW5  03   0007
   Coding: 12345
   Shop #: WSC 31414
   VCID: 479A805E6536B47968-515A

1 Fault Found:
01312 - Powertrain Data Bus
            37-10 - Faulty - Intermittent

-------------------------------------------------------------------------------
Address 17: Instruments        Labels: 6Q0-920-xxx-17.lbl
   Part No: 6Q0 920 820 N
   Component: KOMBI+WEGFAHRSP VDO V11
   Coding: 01131
   Shop #: WSC 39187
   VCID: 3A7CE9AA26C4D991E7-515A
   WVWZZZ9NZ2D068150     VWZ7Z0B4840387

3 Faults Found:
01316 - ABS Control Module
            49-10 - No Communications - Intermittent
01322 - Control Module for Multi-Function Unit (MFA) (J501)
            49-10 - No Communications - Intermittent
01309 - Power Steering Control Module (J500)
            49-10 - No Communications - Intermittent

-------------------------------------------------------------------------------
Address 19: CAN Gateway        Labels: 6N0-909-901-19.lbl
   Part No: 6N0 909 901
   Component: Gateway K<->CAN    1S31
   Coding: 00014
   Shop #: WSC 31414
   VCID: 70E80B82303853C119-515A

2 Faults Found:
01316 - ABS Control Module
            49-10 - No Communications - Intermittent
01309 - Power Steering Control Module (J500)
            49-10 - No Communications - Intermittent

-------------------------------------------------------------------------------
Address 44: Steering Assist        Labels: 6Q0-423-156.clb
   Part No: 6Q0 423 156 AA
   Component: LenkhilfeKYO        V957
   Coding: 10150
   Shop #: WSC 13765
   VCID: 6ED415FA2A0C45310B-513C

5 Faults Found:
00566 - Steering Assistance Operation
            27-10 - Implausible Signal - Intermittent
01312 - Powertrain Data Bus
            37-10 - Faulty - Intermittent
01314 - Engine Control Module
            49-10 - No Communications - Intermittent
01321 - Control Module for Airbags (J234)
            49-10 - No Communications - Intermittent
01317 - Control Module in Instrument Cluster (J285)
            49-10 - No Communications - Intermittent

-------------------------------------------------------------------------------
Address 46: Central Conv.        Labels: 6Q0-959-433.lbl
   Part No: 6Q0 959 433 E
   Component: 2X Komfortgerát     0002
   Coding: 00067
   Shop #: WSC 13765
   VCID: 3D76E2B637EAEEA9C2-4B18

   Subsystem 1 - Part No: 6Q2959802A
   Component: 1G Tõrsteuer.FS TFK 0003

   Subsystem 2 - Part No: 6Q2959801A
   Component: 1G Tõrsteuer.BF TFK 0003

No fault code found.

End-------------------------(Elapsed Time: 03:13)--------------------------



[F l o r i n]

Unul dintre modulele implicate, îți face o problema pe linia de can.

[mmveracruz]

Si s-ar putea depista care dintre ele? Ca daca ma apuc sa le schimb unul cate unul nu prea cred ca e o solutie...

[F l o r i n]

Bănuiesc.... Dar e destul de greu... Ca bănuială, as merge pe modulul pompei servo....dar este doar o bănuială.

[mmveracruz]

Am inceput sa iau tot ce e mufa la verificat. Am dat de cele de la sondele lambda care erau putin ruginite stand asa jos, dar nimic grav, curatate si puse la loc. Am ajuns la mufa de CAN de la pompa servo. Ce sa vezi, un pin era verde. L-am curatat si acum sa vedem daca mai face. Revin cu un update dupa cateva zile de mers

[F l o r i n]

Da deci am bănuit corect... Sper... Sa ma anunți dacă s-a rezolvat, sunt curios

[mmveracruz]

A decedat de tot. Nici VCDS nu se mai poate conecta la ea. Am comandat mufa noua de CAN si mai trebuie sa cauti pini noi sa o schimb sa vad daca se rezolva ceva.

[mmveracruz]

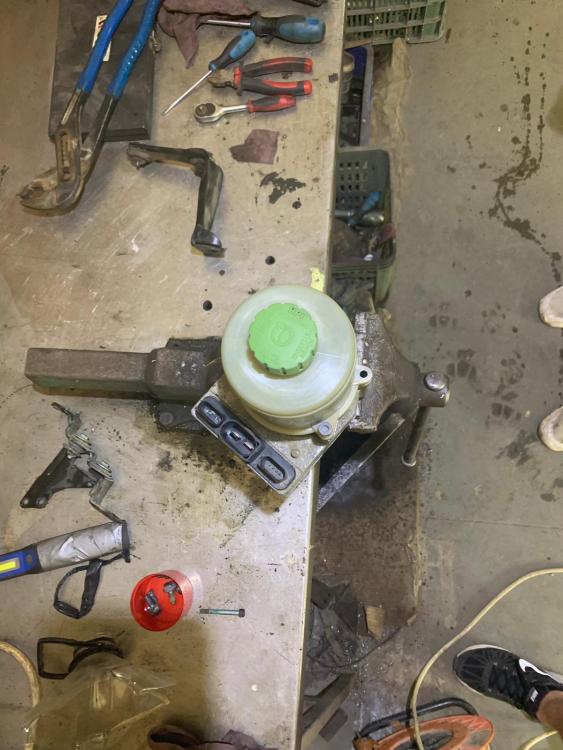

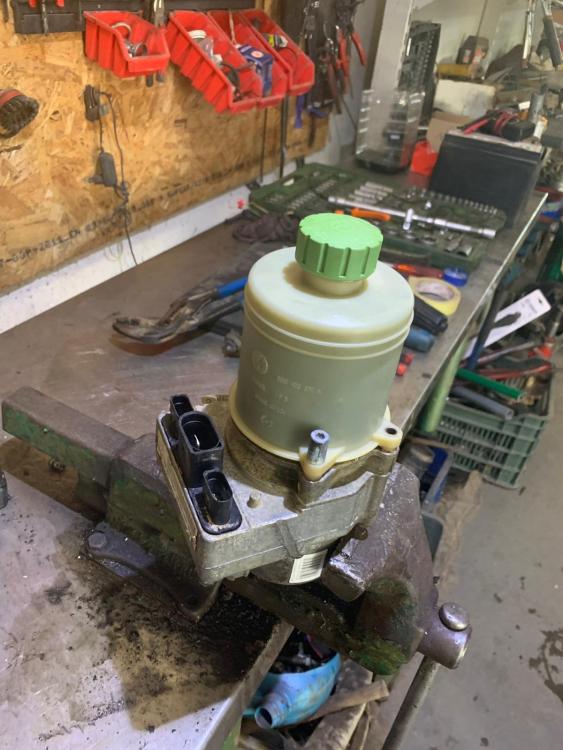

Astazi am dat jos pompa, am schimbat mufa de la CAN si ce sa vezi, un pin rupt in interiorul mufei de CAN de pe pompa.



In videoclipul de mai jos, exact la inceput sunt simptomele pe care le-am avut si eu.



https://www.youtube.com/watch?v=qGWUv3LV8d8

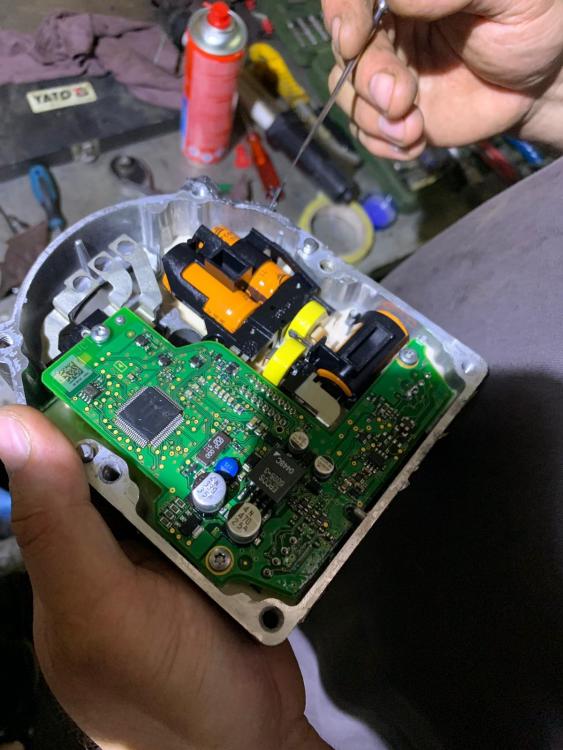

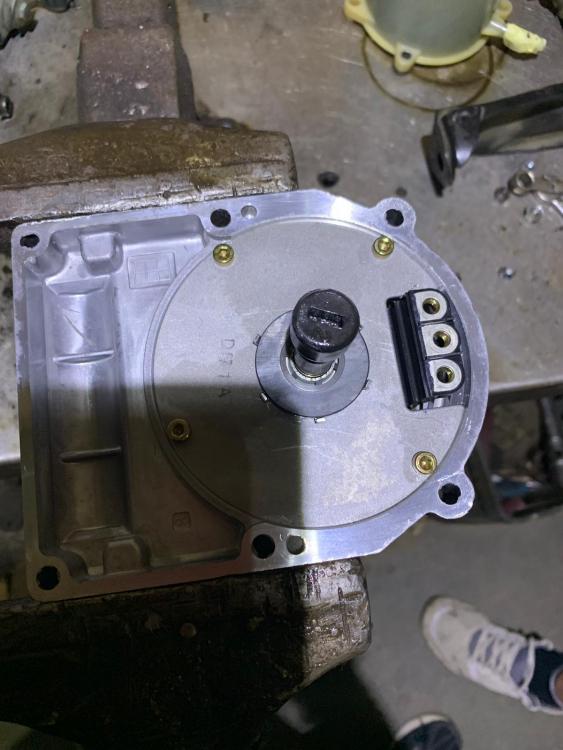

Am desfacut pompa bucati si am ajuns la concluzia ca din cei 4 pini pe care ii are mufa, doar 3 sunt folositi. Am urmarit si masurat cel nefolosit pe placa dupa ce am desfacut-o sa vad daca chiar e pus de frumusete sau are si el vreo legatura. Nu am gasit nimic, am facut o punte intre cei 2 pini(cel rupt cu cel nefolosit) si am inceput sa o reasamblez. Ulterior am inversat oridinea firelor si in mufa masinii care se conecta la pompa si am facut o proba. Beculetul s-a stins, am scanat cu VCDS, am sters erorile si totul pare sa fie in regula acuma. Revin cu un feedback dupa cateva zile. Mai urmeaza sa ii fac un flush si intregii instalatii.



Mai am ceva poze de la demontaj. Revin cu un L.E.



Dar da, ai avut dreptate Florin, din pompa servo a fost tot "jocul de lumini" din bord.







Modificat 2 Septembrie, 2019 de mmveracruz
L.E

[F l o r i n]

Ok. Ma bucur ca ai rezolvat
