DIY - Montare camera video rear assist AM pe replica RNS510

[F l o r i n]

nu, nu merge asa - ai nevoie de un modul de conversie, ca sa mearga pe AV  - camera fiind RGB

[Al Bundy]

1 hour ago, CiprianChiriac said:

Salut colegii .am pe masina sotiei camera high line in sigla ce a fost montata pe un rcd 510 care nu mai functioneaza .

am montat in loc o navigatie AM

pot sa pastrez camera Oem si sa o leg pe navigatia Am

Alimentare camera pe 12 v curat si celelalte 2 fire de semnal legate la mufa rca de la navy Am este ok asa.Multumesc!

cate fire are cablul de semnal ce pleaca din camera? Ai cumva si modul in dreapta portbagajului? Liniile de ghidaj se misca cand iei de volan ?



[CiprianChiriac]

Din camera pleaca 4 2 alimentare cu 2 semnal da are si modul dar nu cred ca o sa.l mai pot folosi ma leg direct pe camera cu mufa rca d la navy ..oricum ghidaj linii dupa can are navigatia AM

în urmă cu 7 ore, F l o r i n a scris:

nu, nu merge asa - ai nevoie de un modul de conversie, ca sa mearga pe AV  - camera fiind RGB

Nu cred ca e rgb  are 2 fire semnal si 2 alimentare

Modificat 3 Octombrie, 2017 de ForceTurbo
Quote la postul anterior. Atentie, se sanctioneaza!

[Al Bundy]

Atunci legi direct camera in navigatia AM.

[3vw1995]

Am un golf 6 din 2012 si un rcd330g 187A cu ugrade de ram.

Inainte de a sparge aproximativ 30 de euro pe aliexpress pe o camera de marsarier, as vrea sa va cer si voua parerea:

Ma gandeam sa iau una wireless: https://www.aliexpress.com/item/Car-CCD-HD-520-TV-Night-Vision-Reverse-Backup-Parking-Waterproof-Rear-View-Camera-For-VW/32811829959.html?spm=a2g0s.13010208.99999999.262.6WQv1O). Aveti idee daca sunt bune, quality-lag wise, si daca voi scapa de cablajul pana la unitate?

Tot nu imi este clar daca trebuie sa comand si acest dispozitiv de Time Delay Device Relay Filter (https://www.aliexpress.com/store/product/Car-Rear-View-Backup-Parking-Camera-Delay-Timer-Relay-Filter-for-VW-RCD330G-Plus-Passat-Tiguan/421238_32808577617.html?spm=2114.12010612.0.0.18024d4fcLad2o)

[F l o r i n]

link-ul camerei nu prezinta una wireless... da, trebuie sa cumperi si time delay-ul.

[F l o r i n]

15 hours ago, CiprianChiriac said:

Nu cred ca e rgb  are 2 fire semnal si 2 alimentare

daca este cu doua, atunci nu este RGB - scoti mufele din cablul care duce spre modulul camerei (pe care nu-l mai poti utilizezi) si vei face direct conexiunea spre mufele HU.

Camerele low line sunt RGB la aceasta generatie si nu merg fara convertor la VGA

[3vw1995]

Sub pret, la color name, e ultima optiune.

O intrebare mai am, nu stiu care din astea doua se potriveste unui golf 6 din 2012 (conform descrierii amandoua se potrivesc golf-urilor)

1. https://www.aliexpress.com/item/Car-CCD-HD-520-TV-Night-Vision-Reverse-Backup-Parking-Waterproof-Rear-View-Camera-For-VW/32811829959.html?spm=2114.10010108.1000013.3.6243326dXMO3ls&traffic_analysisId=recommend_2088_2_90158_iswistore&scm=1007.13339.90158.0&pvid=6e4150ab-e39d-43a3-87e5-c94e7c6b5198&tpp=1 (dimensiuni 78mm cu 29mm) - are loc de bagat becul

2. https://www.aliexpress.com/item/Car-HD-520TV-Night-Vision-Backup-Rear-View-Camera-For-Volkswagen-VW-Passat-CC-B6-Polo/32812524209.html?spm=2114.search0104.3.73.pGwVXM&ws_ab_test=searchweb0_0,searchweb201602_3_10152_10065_10151_10068_10344_10342_10343_10340_10341_10304_10307_10301_10060_10155_10154_10056_10055_10054_5370015_10059_10534_10533_10532_100031_10099_10338_10339_5580015_10103_10102_10052_10053_10142_10107_10050_10051_10171_10084_10083_10080_10082_10081_10110_5590015_10111_10112_10113_10114_143_10312_10314_10078_10079_10073,searchweb201603_25,ppcSwitch_5&btsid=df5f3911-27b2-4431-84f2-43d54848115e&algo_expid=26c8218a-4d0f-41ba-a3a7-868c8d7ffcbb-9&algo_pvid=26c8218a-4d0f-41ba-a3a7-868c8d7ffcbb (dimensiuni 78mm cu 28mm) - cred ca are ceva led



[F l o r i n]

ai masina.....banuiesc ca e usor sa masori, dimensiunile lampii tale.

[danutvw]

buna tuturor,

ma gandesc sa imi pun si eu o camera reverse.

ce ma sfatuiti sa fac ? sa pun un suport de numar cu camera sau sa merg pe sistemul cu camera in sigla ? ce produse sunt pe piata ? sunt bune astea de la after market ?

stiti pe cineva care le si monteaza ? cam cat ma duce toata povestea ?

multumesc anticipat



[spido]

Intai spune-ne ce aparat ai pe masina.Rns,Rcd,After market?

Ptr gama aparatelor oem-te orientezi la o camera oem.In functie de provenienta..undeva la 600 -700 ron cu cablaj cu tot.Cele AM sunt mai ieftine...cca 150 ron dar nu merg cu aparatele OEM decat cu un adaptor.

[danutvw]

salut, am un aftermarket si am si meniu in el ...sigur merge si camera pe el pentru ca asa scria in prospect.

dar camerele astea cu 200-300 ron nu sunt ok ? ma tine 5 ani ?  ma gandesc ca 700 ron este cam mult ...

merci

[spido]

Daca ai AM mergi tot pe o camera AM impreuna cu cablajul aferent.Verifica sa ai si conectorul care intra in spatele aparatului cu mufa Rca galbena.

[mihaitapreda]

Salut. Ma bate de mult timp gandul sa iau camera AM. DAR.... Are cineva idee daca acele adaptoare de pe aliexpress sunt bune de ceva? Am auzit ca se ard foarte repede...

 vreo sugestie de astfel de adaptor? Ms frumos

Modificat 20 Octombrie, 2017 de mihaitapreda

[Al Bundy]

ce adaptor? poate vorbesti de convertoarele CVSB ?



[F l o r i n]

On 20.10.2017 at 8:43 PM, mihaitapreda said:

Salut. Ma bate de mult timp gandul sa iau camera AM. DAR.... Are cineva idee daca acele adaptoare de pe aliexpress sunt bune de ceva? Am auzit ca se ard foarte repede...

 vreo sugestie de astfel de adaptor? Ms frumos

sa o montezi pe ce unitate ?

[mihaitapreda]

Sa o montez pe rns 510

[F l o r i n]

Pt RNS 510 cumpara kit camera oem.

La cea AM, trebuie si interfata, etc... si tot nu o sa lucreze cum trebuie, iar la pret tot pe acolo.

[seanjohnn]

Buna seara m-ar interesa montarea unei camere in sigla VW spate, am vazut pe net ca una originala ar fi in jur 250-300 kitul, ar mai trebui altceva pe langa kit-ul acela am vazut necesarul acesta facut?  Care ar fi costurile si cat de greu este montajul!

Pentru cei ce doresc montarea camerei am facut necesarul de piese

5K0 827 469 R - Emblema haion cu camera pentru RNS 510 sau RCD 510 daca acesta suporta video in

5M1 970 161 AC - Cablu coaxial video cu connector

3B0 972 722 - mufa 4 pini

4B0 973 712 - mufa 4pini

1J0 973 802 - mufa 2 pini

1J0 972 924 - mufa 3 pini

191 972 713 - mufa 3 pini

000 979 133 – cablaj cu pini x 2

000 979 131 - cablaj cu pini x 4

000 979 132 – cablaj cu pini x 1

000 979 129 – cablaj cu pini x 2

000 979 950 – Banda adeziva (10M)

5K6 827 861 – Furtun drenare

1.5m cablu ~grosime 1mm (5 – 7.5amp)

Siguranta mica de 5 A x 1

Spor la modificari.

[seanjohnn]

Trebuie cumparat si modulul ”Modul Highline Camera Marsarier VW Passat 3C9907441” ?

[seanjohnn]

Stiti pe cineva prin zona Cluj care sa stie sa monteze o astfel de camera?

[DariusM]

@seanjohnn Cei de la PWG Autoservice fac o treaba buna la orice e VW sau Audi inclusiv montari etc.  Garantat mai gasesti lume care sa se priceapa, eu spre exemplu mi-am montat personal camera, inclusiv cu montare de siguranta suplimentara in blocul de sigurante (in total cam 6h de munca, mentionez ca sunt priceput, dar nu ma ocup cu asa ceva in mod normal).

Modificat 20 Ianuarie, 2018 de DariusM

[seanjohnn]

@DariusM , multumesc pentru raspuns, camera oem tot in sigla, cat te-a costat?

Am gasit ceva pe internet

https://www.ebay-kleinanzeigen.de/s-anzeige/original-vw-passat-cc-rueckfahrkamera-komplettset/783408389-223-2862

[DariusM]

@seanjohnn camera la Jetta este incorporata in manerul portbagajului. Camera cu cabluri cu tot a fost de pe AlliExpress si a costat 92$. Cablul pentru panoul de sigurante 12lei, iar banda neagra din material textil pentru a "imbraca" cablurile ca si cele de fabrica a mai fost 11lei ( a mai fost 50bani siguranta de 2A si 1leu o clema de plastic pe care am reusit sa o rup cand dadeam plasticele jos pentru a trage firele).

De mentionat este ca nu am linii de ghidaj care se misca cu rotirea volanului, dar nu imi sunt necesare avand si senzori de parcare (camera o gasesc foarte utila pentru borduri inalte, stalpisori si alte "obstacole").

La tine montarea camerei fiind in sigla VW este putin mai complexa, dar nu cu mult (dureaza mai mult si costa putin mai mult).

[RO-VW]

Va salut Domnilor,

La masina din semnatura( VW CC 2012, 170CP,, 6+1, coupe, CFGB))

Cu rugaminte va solicit parerile legat de o problema a (RVC) camera din spate. Mai precis, asa peste noapte s-a hotarat sa nu mai functioneze.  La pornire imi apare pe display un mesaj ca "bla, bla...,  camera not available" .  Emblema spate se basculeaza si apare camera,  senzorii si asst. parking merg doar camera nu transmite nimic. Am dat jos de pe capota spate coverul ala sa verific daca nu s-a intamplat ceva ..conexiuni intrerupte, mufe cu contact slab, etc. dar totul pare perfect acolo. Am avut la dispozitie cateva minute sa verific cu aparatul de masura cele doua fire (alb si mov din imaginea atasata) dar pe niciunul din ele n-am tensiune fatza de sasiu. In momentul verificarii era pus contactul si in marsarrier masina...acuma nu stiu daca are vreo importanta ca era deschis portbagajul (altfel n-aveam cum masura)  daca este conditionata functionarea respectiv aparitia unor tensiuni in functie de starea inchis/deschis a portbagajului.

Este instalatia originala a masinii, nu s-a schimbat intervenit la nimic (mesterit, recodat, etc) la ea.

Am cautat pe net o schitza, o schema a circuitului camerei si am gasit ceva asemanator de la alt tip de masina si ca principiu se potriveste dar nu e suficient pentru a face masuratori precise. Acuma, din ce am apucat eu sa vad am stabilit (deocamdata) urmatoarele:

-camera  se alimenteaza pe firul negru si rosu care vine conectat la firele alb si violet (ce vin din fatza de la RNS 510}..Aici am o dilema: alimentarea camerei are un plus permanent de 12v dintr-o siguranta dedicata?  sau primeste aceasta tensiune din RNS ?..., care oricum are aceasta tensiune permanenta.

-Firul maro  (mufa labastra) vine din lampa marsarier si cred ca se intoarce in bord pentru a valida pozitia de mers inapoi pt camera.

- Pentru semnal video vin  din camera doua fire: galben si negru. Banuiesc ca e semnal si masa. care se conecteaza (in mufa gri) cu cablul coaxial ce merge la RNS. Nu stiu de ce n-au venit pana in mufa tot cu cablu coaxial de la camera....

Acuma, lampa mers inapoi are tensiune, functioneaza, ca dovada ca basculeaza sigla si iese camera afara... Ar mai ramane cele doua fire negru/rosu camera respectiv alb/violet ce duc in fatza la RNS. si deci pe firul alb (corespondentul din mufa firului rosu ce vine din camera) ar trebuii sa am tensiune, 12 v permanent, da? Poate confirma cineva asta?  Imi scapa mie ceva aici? ca banuiesc ca nu se alimenteaza camera si n-as desface tot bordul sa vad de unde se alimenteaza si daca primeste aceasta tensiune. Vreau sa elimin posibile cauze cat mai usor.

Am facut si o scanare legat de asta:

                Address 6C: Back-up Cam.       Labels: 5N0-907-441.clb
Control Module Part Number: 3C8 907 441 A    HW: 3C8 907 441 A
  Component and/or Version: J772__Rearview      0140
           Software Coding: 0010008
            Work Shop Code: WSC 05311 000 00000
                      VCID: 285593559B16CF6107B-807D
1 Fault Found:

02203 - Audio / Video Input 1
            011 - Open Circuit
             Freeze Frame:
                    Fault Status: 01101011
                    Fault Priority: 4
                    Fault Frequency: 2
                    Reset counter: 131
                    Mileage: 189685 km
                    Time Indication: 0
                    Date: 2012.05.10
                    Time: 11:57:22

             Freeze Frame:
                        Term 15 On
                        Reverse OFF
                    Count: 3

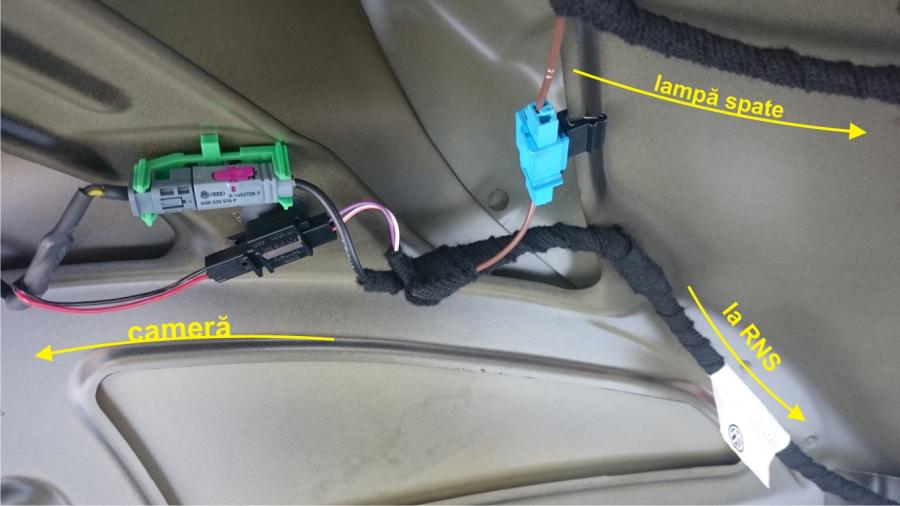

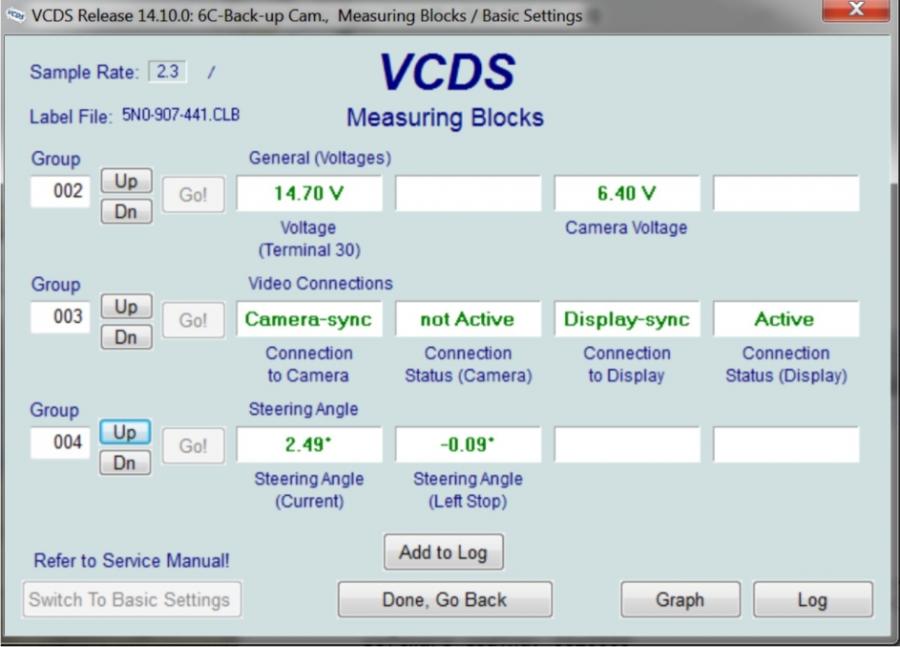

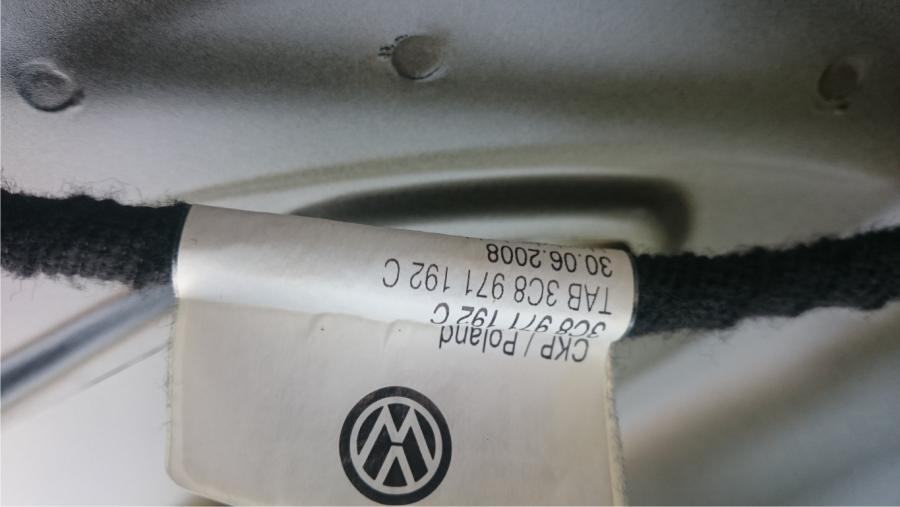

Am intrat si in masuratori si pun o poza cu unele valori daca ajuta la ceva. Tot aici am pus si imagine cu conexiunile din apropierea camerei.

Orice sfaturi, sugestii sunt binevenite....



O seara placuta.







Modificat 28 Ianuarie, 2018 de RO-VW
