Schimbare ceasuri bord (Touareg 7L)

[katalinscrob]

Va salut, am urmatoarea problema si un sfat din partea voastra ar fi binevenit:

Se da un Touareg 2005 V10TDI, cu RNS2 si instrument cluster color (Part No: 7L6 920 881 B) pe care as vrea sa-l schimb cu unul de pe T2 facelift (2007 - 2010) cum ar fi 7L6 920 890C ( sau alternativ: 885J, 875G, 885 Q, 885, 855J, 990N, 980D, 885P, 875P, 876, 880NX, 890BX etc etc.) pentru a face upgrade astfel la can gateway din 1.6 in 2.0 (pentru rns 510, alarma, long coding vcds etc etc). Alte modele vw au modul fizic separat care se poate schimba f usor si cu o simpla codare a noului modul avem can 2.0 pe masina simplu si rapid (a se vedea golf 5, octavia etc).

Ce stiu:

1. ca in IC se afla integrat fizic modulul can gateway TP 1.6 pentru ca e model 2005, prefacelift.

2. in Touareg exista 3 magistrale can, confort, infotainment si powertrain.

3. ca in acest IC nu se afla modulul Immo si astfel la schimbarea bordului nu este necesara readaptarea cheilor samd.

4. in urma upgrade-ului la can 2.0 voi putea face codari ale modulelor ce suporta codare long coding, inclusiv viitorului instalat RNS 510.

5. in urma upgrade-ului se va face update doar la can pe partea de infotainment de la 1.6 la 2.0 (celelalte 2 ramanand la fel adica 2.0), adica exact de ce am eu nevoie.

Ce nu stiu:

6. ce presupune in plus schimbarea unui bord la o masina vag in general ca si procedura (codare cu PIN /SKC access, adaptarea cheilor, rescrierea km initiali etc ) si la Touareg in special dat fiind ca bordul acestuia e atipic oarecum.

7. presupunand ca voi trece de pasul schimbarii bordului, codarea can gateway cum trebuie facuta cat mai corect, astfel incat sa nu pierd din module.

8. daca integrarea unei alarme viper color sst cu pornire motor va fi posibila plug and play cu interfata programabila de la Directed fara a pune alta cheie in bord (asa cum se face in situatia actuala cand avem 1.6 si nu poate fi bypassed altfel modulul de Immo, long story).

Mentionez ca noul bord va fi sh si cat mai apropiat ca si part no de ce am eu nevoie.

Va rog pe cat posibil sa faceti referire la punctele de mai sus daca aveti vreo solutie/sfat/parere dat fiind ca treaba e ceva mai complexa si trebuie pastrata claritatea topicului si pentru altii interesati la fel de nebuni ca mine.:)

Multam pt rabdare si sper sa iasa ceva interesant...

[katalinscrob]

Intr-un final am deslusit toata povestea, alarma e deja montata, rns-510 la fel (fara adaptoare can, fara battery drain), urmeaza montajul efectiv dupa ce lamuresc inca un aspect legat de anumite module care la mine teoretic sunt prea vechi pentru protocolul 2.0 pe care il voi avea (sper).

in curand voi putea face upgrade-uri pentru cei ce vor bord de T facelift si navigatie utila cat de cat (rns-510, o harta, un mp3, un Bt, etc).

off:cine e dispus sa-si piarda 10min si e interesat de o diagnoza gratis cu vcds-ul (al meu original) sa-i sterg eventualele erori, o codare ceva, la un touareg dupa 2007, sau cine are un log de la o scanare as fi recunoscator. am nevoie ca sa compar gateway list-ul si codurile de la module cu ce am eu.

Multam fain.

[katalinscrob]

Am infrant.

In cazul meu, de la 1 la 2 facelift mai trebuie sa schimb modulul front wiper si cel de aux.heat (prea vechi pt noul CAN, nu comunica). Cu restul nu-s probleme (cel putin la mine) mai ales cu RNS-510. La cata ingramadeala a fost pe topicul asta si la cat ajutor am primit (un amarat de log n-am avut de unde sa iau de la ce aveam nevoie pentru info) nici nu ma mai obosesc sa detaliez, doar atat mai zic: de azi schimb instrument-clustere Touareg ori generatia 1 cu 1 ori generatia 1 cu 2 (upgrade-uri de la red dot la color prefacelift sau facelift).

Drum bun.

[steamroller]

salut, se pare ca sunt putine touareguri pe forum si mai putini cei cu touareg care au habar de ce ai facut tu.

eu am achizitionat recent un exemplar din 2005 si ma batea gndul la un rns510 sau un rcd310 sau 510 (510 nu stiu daca este pt touareg ca inca nu am vazut) dar ma gandem ca nu se va intelege cu gateway-ul care e vers. veche , oricum pana la asta mai am de rezolvat cateva probleme si poate ma poti ajuta cu sfaturi.

am carkit dinala cu suport de telefon infipt in bord si mai am o unitate bluetooth premium de pe touareg achizitionata mai demult in ideea de a o pune pe un golf5 , crezi ca merge sa schimb unitatea car-kit originala cu suport de tel cu cea bluetooth ?

mai am o prblema , se conecteaza cu vcds pe modulul de confort 46 insa nu vrea sa afiseze erorile si se blocheaza acolo

nu comunica cu car-kit ul si nu incaraca telefonul pus in suport (lipsa sig. 4 din tabloul din dreapta , daca o pun incarca tel. dar inca nu am scanat cu ea pusa sa vad daca vede acum modulul,asta am descoperit numai azi ca e lipsa siguranta aia)

uite si o scanare, poate ma ajuti cu problemele detectate:

Saturday,14,May,2011,19:05:34:10074

VCDS Version: Beta 11.2.0

Data version: 20110207

--------------------------------------------------------------------------------

--------------------------------------------------------------------------------

Chassis Type: 7L - VW Touareg

Scan: 01 02 03 05 06 08 09 11 13 15 16 17 18 19 1C 22 29 32 34 36

37 39 3C 46 47 55 56 57 64 65 68 69 6C 6D 6E 75 76 77

VIN: WVGZZZ7LZ5Dxxxxxx Mileage: 98910km/61459miles

-------------------------------------------------------------------------------

Address 01: Engine Labels: 022-906-032-BMX.lbl

Part No SW: 022 906 032 GA HW:

Component: MOTRONIC ME7.1.1G 6384

Coding: 0000133

Shop #: WSC 31414 000 00000

VCID: 50AB7473B823

No fault code found.

Readiness: 0000 0000

-------------------------------------------------------------------------------

Address 02: Auto Trans Labels: 09D-927-750.lbl

Part No: 09D 927 750 BN

Component: AL 750 6A 0555

Coding: 0012328

Shop #: WSC 31414 000 00000

VCID: 7BF1F3DF4125

No fault code found.

-------------------------------------------------------------------------------

Address 03: ABS Brakes Labels: 7L0-907-379-MK25.lbl

Part No: 7L0 907 379 E

Component: ESP ALLRAD MK25 0202

Coding: 0014338

Shop #: WSC 31414 000 00000

VCID: 3B7133DF01A5

No fault code found.

-------------------------------------------------------------------------------

Address 05: Acc/Start Auth. Labels: 3D0-909-13x-05.lbl

Part No SW: 3D0 909 135 J HW: 5WK 470 21

Component: Kessy 6400

Coding: 0000232

Shop #: WSC 31414 000 00000

VCID: 2C530083F4CB

Part No: XXXXXXXXXXX

Component: ELV XXXX

1 Fault Found:

00457 - Control Module for Network (J519)

004 - No Signal/Communication - Intermittent

-------------------------------------------------------------------------------

Address 08: Auto HVAC Labels: None

Part No: 7L6 907 040 H

Component: CLIMAtronic R/L X 3716

Coding: 0000030

Shop #: WSC 31414 000 00000

VCID: 356525E72781

No fault code found.

-------------------------------------------------------------------------------

Address 09: Cent. Elect. Labels: 7L6-937-049.lbl

Part No: 7L6 937 049 K

Component: 2703

Coding: 0101628

Shop #: WSC 31414 000 00000

VCID: 448348237C5B

1 Fault Found:

00907 - Intervention load Management

000 - -

-------------------------------------------------------------------------------

Address 15: Airbags Labels: 3D0-909-601.lbl

Part No: 3D0 909 601 E

Component: 0B Airbag 8.4E+ H10 0951

Coding: 0012354

Shop #: WSC 31414 000 00000

VCID: 2545F5A79721

No fault code found.

-------------------------------------------------------------------------------

Address 16: Steering wheel Labels: 7L6-953-549.lbl

Part No: 7L6 953 549 D

Component: Lenksäulenmodul 3301

Coding: 0000031

Shop #: WSC 31414 000 00000

VCID: 408B44336843

No fault code found.

-------------------------------------------------------------------------------

Address 17: Instruments Labels: 7L6-920-xxx-17-7LA.lbl

Part No: 7L6 920 870 J

Component: KOMBIINSTRUMENT RB8 1821

Coding: 0007111

Shop #: WSC 31414 000 00000

VCID: 3D753DC71FB1

1 Fault Found:

00457 - Control Module for Network (J519)

004 - No Signal/Communication - Intermittent

-------------------------------------------------------------------------------

Address 19: CAN Gateway Labels: 6N0-909-901-19.lbl

Part No: 6N0 909 901

Component: Gateway K<>CAN 0101

Coding: 0000006

Shop #: WSC 31414 000 00000

VCID: F0EB54F39863

2 Faults Found:

00457 - Control Module for Network (J519)

004 - No Signal/Communication - Intermittent

01303 - Telephone Transceiver (R36)

004 - No Signal/Communication

-------------------------------------------------------------------------------

Address 22: AWD Labels: None

Part No: 0AD 927 755 BE

Component: TRANSFERCASE 0122

Shop #: WSC 00000 000 00000

VCID: 7F0907CF553D

No fault code found.

-------------------------------------------------------------------------------

Address 29: Left Light Labels: 3D0-909-157.lbl

Part No: 3D0 909 157

Component: EVG GDL+AutoLWR(l) 0001

Coding: 0000002

Shop #: WSC 31414 000 00000

VCID: E6C732ABAAA7

No fault code found.

-------------------------------------------------------------------------------

Address 39: Right Light Labels: 3D0-909-158.lbl

Part No: 3D0 909 158

Component: EVG GDL+AutoLWR® 0001

Coding: 0000002

Shop #: WSC 31414 000 00000

VCID: E7D93FAFADAD

No fault code found.

-------------------------------------------------------------------------------

Address 46: Central Conv. Labels: 7L0-959-933.lbl

Part No: 7L0 959 933 E

Component: G5 HSG 0201

Coding: 0000065

Shop #: WSC 10175 599 51540

VCID: 3E773ACB12B7

Part No: 7L0 959 701

Component: Tuersteuergeraet FS 0201

Part No: 7L0 959 702

Component: Tuersteuergeraet BF 0201

Part No: 7L0 959 703

Component: Tuersteuergeraet HL 0201

Part No: 7L0 959 704

Component: Tuersteuergeraet HR 0201

Part No: 7L0 907 719

Component: Neigungssensor 0020

Part No: 7L6 951 171

Component: A Innenraumsensor 0019

1 Fault Found:

00000 - End of output

000 - -

-------------------------------------------------------------------------------

Address 56: Radio Labels: 3B7-035-1xx-56.lbl

Part No: 7L6 035 195

Component: Radio DE2 0012

Coding: 0003407

Shop #: WSC 31414 000 00000

VCID: F0EB54F39863

5 Faults Found:

00878 - Connection to Speaker Front Left

012 - Electrical Fault in Circuit - Intermittent

00879 - Connection to Speaker Front Right

012 - Electrical Fault in Circuit - Intermittent

00880 - Connection to Speaker Rear Left

012 - Electrical Fault in Circuit - Intermittent

00881 - Connection to Speaker Rear Right

012 - Electrical Fault in Circuit - Intermittent

01303 - Telephone Transceiver (R36)

004 - No Signal/Communication

-------------------------------------------------------------------------------

Address 68: Wiper Electr. Labels: None

Part No: 7L0 955 119 F

Component: Front Wiper 2416

Coding: 0000004

Shop #: WSC 31414 000 376832

VCID: 37792FEF3D8D

No fault code found.

End

ai idee cum il fac sa bipaie cand incui/descui masina (are alarma de fabrica cu sirena) ?

multumesc

[katalinscrob]

Salut, o sa incerc sa fiu cat mai concis asa ca iti raspund pe rand la idei:

1. Avand in vedere ca pana in 2007 T are can TP 1.6 iar controllerul se afla in instrument cluster, RNS510 se integreaza prin urmatoarele variante in ordinea nivelului de satisfactie, tinand cont ca vcds este indispensabil la tot pasul:

-unitatea si atat, cu firmware corect astfel incat sa nu avem pb cu battery drain (eu am sw2760 si merge perfect, merg si mai noi dar modificate pt can vechi). Se codeaza prin can 2.0 (ori alta masina cu 2.0 ori cu un bord de T facelift cum am facut eu). Fara comenzi pe volan si afisaj in mfd. Pe mine nu ma deranjeaza sincer.

-pentru cei ce vor comenzile functionale si tot tacamul, se apeleaza la montarea un can adaptor 1.6-->2.0 (momentan cei de la canshack.de au reusit cea mai completa si stabila varianta ). Dezavantaj ar fi preturile ( http://www.canshack....-2003-2006.html ). Sper sa nu se considere reclama, departe de mine gandul.

-se schimba instrument clusterul cu unul compatibil (dupa 2007, anumite litere in coada codului de piesa doar, pentru integrare perfecta cu celelalte 2 magistrale can, drivetrain si comfort). Rezulta functionalitate 100% rns510 impreuna cu noul mfd, identica modelul facelift. Dezavantaje: putin timp si ceva banuti in plus fata de acel adaptor (vezi ce-am scris mai sus in primele posturi pt lamuriri). Efortul eu zic ca merita, beneficiezi ca si in cazul variantei cu adaptor de toate avantajele rns-ului.

2. Pt. partea de telefon mergi pe ce ai deja, adica bluetooth premium. Montaj, codat cu vcds corect si voila. Eu am in cotiera suportul si modul de bluetooth din fabrica instalat, l-am recodat si merge si cu alte telefoane, dar dat fiind ca am trecut la rns510 am in plan si eu un premium d-asta. Multe versiuni, multe preturi, e loc de ales.

3. Modulul 46 central conv. banuiesc ca ar avea probleme de cablaj la mufa din el. Se investigheaza mai amanuntit oricum problema. Din ce am vazut momentan asta e concluzia mea.

4. Ai schimbat bateria recent sau ai probleme cu bateria in sensul ca e obosita, trebuie stearsa eroarea de intervention load management care genereaza si celelalte probleme de comunicare pe network prezente in scanare.

5. Bipait la inchidere deschidere se face prin codare . Daca ai vcds si ti le faci singur e simplu, pe google sunt o gramada de DIY.

Spor la treaba.

Modificat 30 Mai, 2012 de katalinscrob

[steamroller]

Salut, in primul rand vreau sa-ti multumesc pentru raspuns !

Am reusit sa scot modulul de car kit si surpriza , este dinala cu 2 mufe , mic dreptunghiular ca pe passat B5,5 deci nu pot pune modulul BT premium deact daca fac rost de si de mufa cu fire sau ma apuc sa improvizez, deci cred ca renunt la car kit , macar am scos suportul ala din bord , sa vad cu ce astup gaura sau pun un monitor mic pentru mers inapoi...

Bateria n-am vreificat-o , trebuie sa ma documentez cum ajung la ea , voltmetrul din bord arata cam 13V cu contactul pus si motorul oprit, mi se conecteaza foarte greu sau deloc pe can gateway si pe modulul de confort , o sa incerc cu motorul pornit si cu alta interfata si versiune de soft.

daca vrei iti pot trimite modulul BT premium sa vezi cum e (poate facem un biznis) , eu l-am luat d epe ebay mai demult pentru un golf 5 dar nu l-am mai pus pentru ca erau multe fire de tras si acum golful il folosesc rar asa ca nu se mai justifica oboseala

mai ai IC-ul vechi cu display color?

am gasit un pdf cu electrical system , unde sunt modulele plasate etc. o sa il studiez si ma apuc de treaba ca nu-mi place sa am erori si sa nu stiu de unde si de ce

[katalinscrob]

Salut, am pus la pastrat momentan bordul nou de facelift, mai trebuie sa schimb cateva module ca sa fie treaba cum trebuie 100%, asta cand voi avea timpul necesar operatiunilor (sper sa nu schimb masina pana atunci la cat timp liber am la dispozitie pt hobby-urile astea :)) ). La fel si cu BT premium, oricum ca idee cam la ce pret te-ai gandit pt el? Daca erai din Bucuresti ne vedeam la o bere direct cu magaoaiele si ma uitam si eu atent la a ta poate ii dadeam de cap ...bateriile se schimba f usor, una sub scaunul soferului si alta in portbagaj sub roata de rezerva (la tine tinand cont ca e 3.2 benzina ai doar sub scaun). Pur si simplu scoti scaunul din suruburi si-l ridici cat sa ai acces la baterie. Gasesti DIY usor pe google. Bafta !

[George19760312]

Bună ziua

Am un touareg din 2004 și am luat un ceas bord de la dezmembrări de pe unul 2005-6. L am montat da nu îmi merg ștergătoare fata și îmi apar martori în bord care nu se sting abs triunghiul etc. În rest pornește merge. Poate sa mi spună cineva cum îl adaptez sau ce sa fac sa meargă.

[Mihai_c]

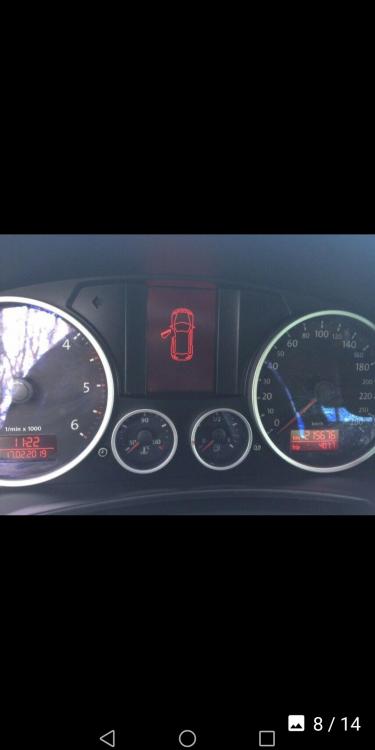

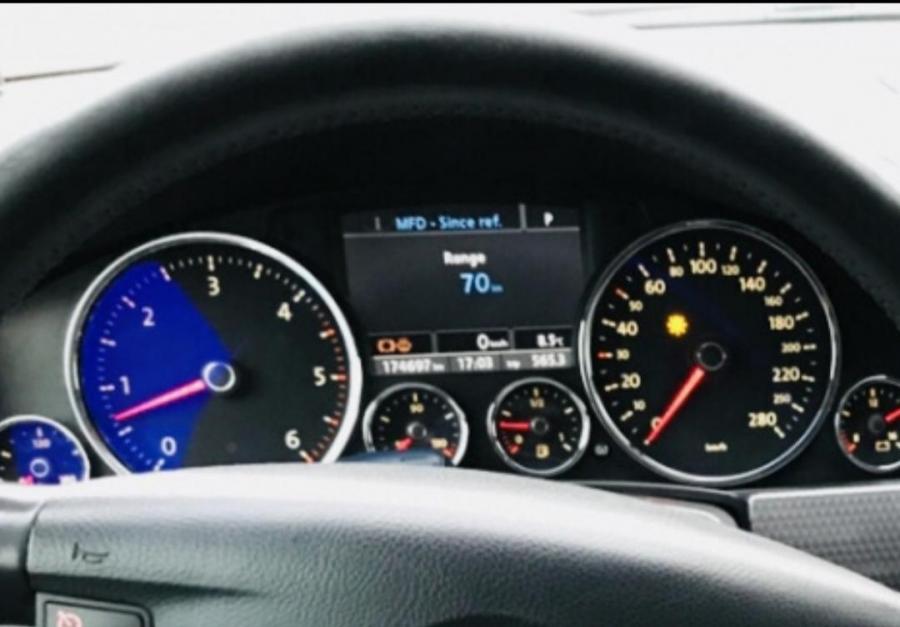

Am si eu o intrebare pentru ca doresc sa cumpar un touareg. Cum se cheama afișajele astea doua dintre ceasurile de bord. Multumesc.

[F l o r i n]

Afișaje.... Unul este monocrom, celalalt color

[ovydik]

A reusit cineva upgrade-ul de CAN? Ma gandesc sa incerc si eu daca e vorba doar wiper motor si incalzire auxiliara ce trebuie inlocuite pe langa instrument cluster.

OP se pare ca a renuntat la forum din pacate...

Modificat 18 August, 2020 de ovydik

[ovydik]

Firele de CAN BUS din mufa ceasurilor verde (T32b) sunt pe pinii 19 si 20? stie cineva? Mersi

[F l o r i n]

daca imi aduci aminte maine si imi dai datele masinii, iti verific maine

[ovydik]

ti-am lasat datele  si pe Whatsapp, multumesc frumos! eu cred ca sunt firele 19 si 20.



VIN: WVGZZZ7LZ4D075957   License Plate: B666xxx
Mileage: 199540km-123988mi   Repair Order:



Modificat 22 Septembrie, 2020 de ovydik

[ovydik]

Daca se poate, spune-mi te rog si ce pini trebuie schimbati pentru a instala ceasuri de facelift.

[puky]

Salut am si eu o problema daca ma poate ajuta cineva. Am schimbat bordul la al meu Touareg 3.00BKS si cel de pe care e liat bordul avea perini de aer al meu e pe arcuri si am eroare im bord ca nu merge suspensia. Ma poate ajuta cineva. Cum codez bordul? .

[EEXCALADE]

Copii codarea de la ceasurile vechi (cea mai sipla varianta)
