Numerotare pini Sirena alarma

[MihaiXp]

Vreau sa montez o sirena pe masina, dar nu am mufa originala si nu stiu care e numerotarea corecta a pinilor. Are cineva vreo ideie (sau solutie)?

Din schema electrica de principiu rezulta ca pinul 2 e masa (pinul e clar cel din mijloc), pinul 3 e conectat la +12V si pinul 1 la ECU Convenience. Problema e care pinul 1 si care e 3?

Modificat 3 Martie, 2011 de MihaiXp

[pronet]

Vezi aici:

http://forums.vwvortex.com/showthread.php?3604801#post44436986

http://forums.vwvortex.com/showthread.php?3624336

Spor la citit.

[@DRI@N]

Sal.,

Unde se monteaza aceasta sirena?

Ca eu as vrea sa montez asa ceva doar pentru activarea sirenei pe inchiderea centralizata a masinii.

Si ma refer la faptul ca inchid masina si sa ma faca atent acustic ca masina sa inchis.

O seara buna

Modificat 3 Martie, 2011 de @DRI@N

[draganuta]

Se monteaza sub aripa dreapta, e fixata pe contraaripa sub protectia de plastic de la aripa.

[MihaiXp]

Multumesc pronet. Intradevar mufa conector de la sirena era acolo.

[@DRI@N]

MihaiXp

Sal.,

Da si tu mai multe detalii din timpul montajului.

Eventual si ceva poze, si ce codari trebuie facute ca sa mearga sirena.

Trebuie facute ceva adaptari la instalatia electrica ?

Multumesc.

O zi buna.

Modificat 10 Martie, 2011 de @DRI@N

[draganuta]

Sirena are 3 pini care se leaga in felul urmator:

pinul 1 la pinul T6ao din Central Conv.

pinul 2 la masa

pinul 3 la +12V, siguranta fuzibila 6 de pe partea stanga.

La 46 Central Conv. se activeaza in Long coding sirena.

Restul e munca, demontare si montare: torpedo, protectie plastic roata dreapta fata,tras fire.


[adriannnn]

passat b6 1,9 2007 BXE

Am facut o scanare cu vagcom (nu mai suna alarma la confirmare inchidere/deschidere din telecomanda) si am primit mesajul asta:

01134 - Alarm Horn (H12)

004 - No Signal/Communication - Intermittent

am dat jos sirena si am verificat daca vine curent la mufa(3 pini). VINE!

porma am cuplat de la un redresor pus pe 12 volti, curent la sirena, si nici un sunet.

daca tot urmeaza sa schimb goarna actuala (1K0 951 605 B, care nu are decat un sunet monoton si destul de slab), gasesc undeva una care sa fie compatibila, care sa sune mai tare (de ex, cand inchid si deschid masina din telecomanda, abia se aude/auzea sunetul de confirmare) si sa aiba totusi alt sunet, nu liniar ( unu care sa semene totusi cu o alarma) ?

[draganuta]

Nu cred sa existe diferenta semnificative privind puterea sonora intre diferitele tipuri de sirena, respectiv 1K0 951 605 A, 1K0951605B, 1K0 951 605 C sau 1K0 951 605 D. Puterea sonora este limitata mai ales datorita normelor draconice referitoare la tulburarea linistii publice din tarile UE (spre deosebire de RO unde oricine poate cumpara o alarma cu 100 lei care deranjeaza, datorita alarmelor false, un cartier intreg ore in sir).

In schimb sunetul poate fi setat din 46: Central Conv. astfel:

Frequency modulated alarm signal

- is used in England

Discontinuous alarm signal

- is used in the other countries (RoW)

Referitor la sunetul de la inchiderea deschiderea masinii, acesta special a fost creat sa fie discret deoarece atunci sirena nu genereaza semnale de alarmare ci doar de confirmare a efectuarii unei functii.

Am facut o scanare cu vagcom (nu mai suna alarma la confirmare inchidere/deschidere din telecomanda) si am primit mesajul asta:

01134 - Alarm Horn (H12)

004 - No Signal/Communication - Intermittent

am dat jos sirena si am verificat daca vine curent la mufa(3 pini). VINE!

Pt. verificarea erorii 01134, se verifica daca exista semnal la pinul 1.

Modificat 13 Martie, 2011 de draganuta

[Al Bundy]

Si cum verifici acel semnal de acolo, ca ne lovim iar de acel protocol de comunicatie LIN BUS ?

Atat timp cat exista alimentare la sirena si firele pana la modulul de confort sunt OK, trebuie inlocuita sirena.

[draganuta]

Deocamdata nu am raspunsul la intrebare. Singura informatie este urmatoarea (dintr-un SSP):

Modificat 14 Martie, 2011 de draganuta

[alexdanny]

salut...stie cineva unde se afla sirena de la alarma,la un passat b6 din 2006?

[Ex member]

Ai citit posturile #4 si #5?

[alexdanny]

am gasit.o...bateria din interior e crapat iar acidul a curs si ars cam tot pe acolo...are cineva habar de un pret,pt o noua sirena?

[draganuta]

Nu s-a inteles f. bine! A curs bateria din interiorul sirenei?

[alexdanny]

da....bateria sirenei:(

[Turbocip]

Stie cineva daca e compatibila sirena 1K0 951 605C cu modulul de confort de pe Audi A4/B6 ?

Stiu , o sa spuneti de comunicarea pe LIN

Am sirena si vreau sa ii aud sunetul pe masina mea :)

Atasez o foto cu modulul de pe masina mea ,,,

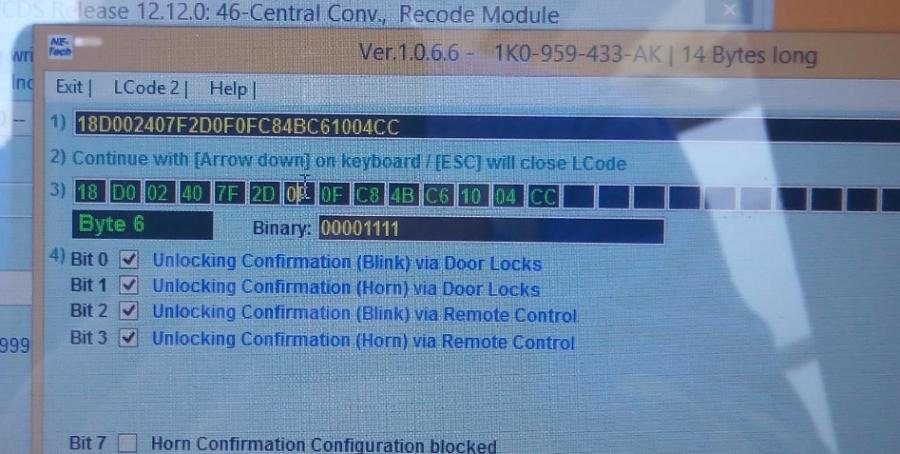

Sa vedem care ar fi si codarea corecta a modulului de confort.

[pioneer]

Salut,

Am pe masina alarma originala dar nu  mai merge goarna de sub roata cod 1k8951605.

Va rog sa-mi spuneti cum trebuie masurat daca vine curent pe mufa care se cupleaza la goarna ? Trebuie activata alarma sau exista acolo pe pinul 2 -, iar pe pinul 3 + permanent.

Daca alimentez goarna separat cu 12V pe pinul 2 si 3, trebuie sa functioneze ? sau trebuie semnal de la ccm ?

Am desfacut deja goarna si bateria este ok.



[Al Bundy]

Ai alimentare si masa si semnal LIN. nu o sa functioneze decat legata la CCM.

[cridaia]

Sirena are 3 pini care se leaga in felul urmator:

pinul 1 la pinul T6ao din Central Conv.

pinul 2 la masa

pinul 3 la +12V, siguranta fuzibila 6 de pe partea stanga.

La 46 Central Conv. se activeaza in Long coding sirena.

Restul e munca, demontare si montare: torpedo, protectie plastic roata dreapta fata,tras fire.



vreau sa montez si eu o sirena strict doar pentru "confirmare" inchidere/deschidere masina si daca are importanta codul ei (1k0 951 605C sau xxx xxx 605D ).

...... si daca se poate "detalia" putin.

• pinul 1 la pinul T6ao din Central Conv. - la ce pin din T6ao intra ?
• pinul 2 la masa - unde se poate/trebuie prins ?
• pinul 3 la +12V, siguranta fuzibila 6 de pe partea stanga. - ok

multumesc pentru lamuriri,

Modificat 17 Iunie, 2013 de cridaia

[cridaia]

Sirena are 3 pini care se leaga in felul urmator:

pinul 1 la pinul T6ao din Central Conv.

pinul 2 la masa

pinul 3 la +12V, siguranta fuzibila 6 de pe partea stanga.

La 46 Central Conv. se activeaza in Long coding sirena.

Restul e munca, demontare si montare: torpedo, protectie plastic roata dreapta fata,tras fire.



vreau sa montez si eu o sirena strict doar pentru "confirmare" inchidere/deschidere masina si daca are importanta codul ei (1k0 951 605C sau xxx xxx 605D ).

...... si daca se poate "detalia" putin.

• pinul 1 la pinul T6ao din Central Conv. - la ce pin din T6ao intra ?
• pinul 2 la masa - unde se poate/trebuie prins ?
• pinul 3 la +12V, siguranta fuzibila 6 de pe partea stanga. - ok

multumesc pentru lamuriri,



revin cu o intrebare.... la masina din semnatura, model 2009, firul 3 merge tot pe siguranta fuzibila 6 ?

[DonzDonz]

pentru mine, pentru my 2007, trebuie un plus permanent pentru pinul 3 sau neaparat la siguranta fuzibila numarul 6 din panoul din stanga? ca mi-ar fi mai la indemana sa il conectez la un plus permanent din panoul din dreapta daca nu trebuie neaparat pe siguranta 6 din panoul din stanga.



Multumesc!

Modificat 20 Iunie, 2013 de DonzDonz

[F l o r i n]



Sirena are 3 pini care se leaga in felul urmator:

pinul 1 la pinul T6ao din Central Conv.

pinul 2 la masa

pinul 3 la +12V, siguranta fuzibila 6 de pe partea stanga.

La 46 Central Conv. se activeaza in Long coding sirena.

Restul e munca, demontare si montare: torpedo, protectie plastic roata dreapta fata,tras fire.



vreau sa montez si eu o sirena strict doar pentru "confirmare" inchidere/deschidere masina si daca are importanta codul ei (1k0 951 605C sau xxx xxx 605D ).

...... si daca se poate "detalia" putin.

• pinul 1 la pinul T6ao din Central Conv. - la ce pin din T6ao intra ?
• pinul 2 la masa - unde se poate/trebuie prins ?
• pinul 3 la +12V, siguranta fuzibila 6 de pe partea stanga. - ok

multumesc pentru lamuriri,



revin cu o intrebare.... la masina din semnatura, model 2009, firul 3 merge tot pe siguranta fuzibila 6 ?



la SC17.



[DonzDonz]

Ma poate ajuta si pe mine cineva cu niste schite de cum se demonteaza un torpedo de passat b6 cu magazie de cd-uri?

Am avut vreo doua incercari esuate.

Multumesc!

[pronet]

Suntem OT aici, totusi uita-te in attach. Spor la treaba.

removind glove compartment.pdf

torpedou1.ppt
