Mirror Down [Passat CC]

[R_a_z_v_a_n]

La cererea colegului CristianMarin aveti mai jos problema descrisa:

Citind manualul CC-ului am gasit ca oglinda dreapta poate cobori (pentru vizibilitatea bordurii) la selectarea pozitiei pentru mers inapoi.

Procedura este descrisa in doua cazuri, pentru echiparea cu scaun sofer cu memorie sau scaun sofer fara memorie.

In cazul al doilea se asociaza pozitia oglinzii cu cheia activa in acel moment. De aici rezulta (dupa deductiile mele) ca in cazul scaunului cu memorie se pot memora patru (parca) pozitii, iar in cazul celalalt sunt limitat la numarul de chei, adica doua.

Eu nu am scaun cu memorie, si aici intervine problema.... nu pot seta pozitia oglinzii pentru ca nu am optiunea in computerul de bord (daca e nevoie pot sa caut numele optiunii in carte, nu am retinut-o pentru ca era scrisa in germana).

La dealer mi s-a spus ca optiunea respectiva nu functioneaza decat cu scaun cu memorie si cartea ar fi prost tradusa. Am verificat si in cartea de la Passat B6 si acolo exista aceleasi doua variante, fara insa a fi nevoie sa accesezi vreo optiune in BC. Am o vaga indoiala ca nemtii ar fi scris prost cartea (ca aia care au tradus-o nu aveau de unde sa inventeze) si sunt curios daca "asa e la toate".

Rog posesorii de CC sa ma lamureasca.

[xceoss2010]

daca nu ai memorie in scaune nu ai aceasta optiune, pozitia oglinzii se poate memora in functie de cheie , sa zicem ca sunt doi soferi pe masina , unu are o cheie al doilea alta, fiecare si-a memorat scaunul si oglinzile pe cheia care o are , iar pozitia pentru vizibilitatea la bordura e una singura, e gresit manualul , ideea e ca nu ai aceasta optiune daca nu ai memorie in scaune , asa e la toate masinile, mercedes, range rover, honda , etc si iti spun ca nu e de loc buna , am pe un range rover sport treaba asta si am dezactivat-o , pentru ca nu mai vezi unde dai cu spatele, vezi doar bordurile . pt cc cea mai buna optiune este camera video de mers inapoi

Modificat 7 Iulie, 2010 de R_a_z_v_a_n

[CristianMarin]

Multumesc de raspuns. Acum am inteles logica... cu scaunul si cheia. Era doar o curiozitate.... consider ca senzorii sunt suficienti pentru parcare.

[BobyCC]

Vizavi de coborarea oglinzi dreapta la mersul inapoi ... ea poate cobori doar daca vrei si numai atunci cand parchezi langa bordura,,in rest nu, ideea e ca poti seta sa nu se plieze de fiecare data cand mergi cu spatele .Eu mai detin un seria 5 si am un butonas pe care al comut atunci cand vreau sa parchez langa bordura si numai atunci oglinda coboara.La cc-ul meu nu am aceasta optine ,nici scaun cu memorie nu am ...desi mi-as dori ...daca cineva gaseste cum se activeaza si la cele fara memorie rog sa ne impartaseasca.

Modificat 15 Iulie, 2010 de BobyCC

[CristianMarin]

Si la CC oglinda se misca in pozitia presetata daca se muta butonul de reglare a oglinzilor in pozitia "R".

[C o s m i n]

In topicul acesta o sa gasiti o gramada de informatii in acest sens.

Modificat 16 Iulie, 2010 de C o s m i n

[MihaiXp]

In general toate modulele din usa suporta ,,scaune cu memorie,, deci e OK (nu am intilnit modul sa nu suporte codarea)

Principala conditie pt. activarea Mirror Down este NUMAI existenta motorasului 3D0 959 578 C (se scoate oglinda din dreapta si pe motoras e codul. daca e cu B adio, nu va merge niciodata, trebuie cumparat motoras cu C la final).

Daca exista motorasul (in cazul in care il punem ulterior este nevoie si de 2 cabluri intre oglinda si ECU din usa pasager) se face codarea in ECU pasager pt. ,,scaune cu memorie,, (Mirror Down) si gata.

Banuiesc ca acum totul e f. clar si discutiile nu-si mai au rostul.

Oricine poate sti intr-un minut daca are oglinda cu Mirror Down sau nu (si poate sa-si puna oricand daca vrea, si are banii necesari).

[cridaia]

Am nevoie de ajutorul vostru.... la motorasul cu C, care sunt cele 3 fire corespondente pentru motorasul cu B (la Passat B6 din 2009)?

....in momentul de fata, doresc sa fac un "downgrade" la o masina (dar vreau sa raman functionala), insa din cele 7 fire in momentul de fata, nu stiu care sunt cele 3 fire corespondente pentru motorasul cu B.



Modificat 22 Octombrie, 2017 de cridaia

[F l o r i n]

Conexiuni motoras oglinda fara mirror down

T16l/12 la V25

T16l/4 la V150

T16/5 la comun



Conexiuni mirror down

T16l/12 la T8as/2

T16l/1 la T8as/7

T16l/2 la T8as/5

T16l/3 la T8as/1

T16/9 la T8as/3

T16l/4 la T8as/8

T16l/5 la T8as/6

oglinda.svg

Modificat 22 Octombrie, 2017 de F l o r i n

[cridaia]

Am ajuns la modificare dar m-am impotmolit, pentru ca din schema ceva nu imi iasa...... in conectorul cu mirror down de la 1 la 8, am 7 fire unde locasul 2 este gol iar restul ocupate.

Pe motorasul fara mirror down am conectorul cu 3 fire: 1-alb / 2-maro-alb / 3-rosu

......care este corespondenta firelor din cele 7, ca sa ramana functionala cu 3 (fara mirror down) ?

Modificat 3 Noiembrie, 2017 de cridaia

[Al Bundy]

DAr un post de mai sus ai citit ?



[cridaia]

Am citit, insa nu mi-e clar......eu inteleg ca firele corespondente ar fi cele din T16

T16l/12 la T8as/2

T16l/4 la T8as/8 (se leaga la alb ?)

T16l/5 la T8as/6 (se leaga la maro/alb ?)

Cum in momentul de fata T8as/2 este gol, care este al 3-lea fir ? ....sau nu inteleg eu bine schema ?

[Al Bundy]

TU, daca renunti la mirror down nu mai ai mufa t8as, deci nu8 mai citi despre ea, ai doar cele 3 fire de mai jos.

[cridaia]

Stiu Cristi.....mufa T8as va fi inlocuita, insa ce nu stiu e care din cele 7 fire actuale din T8as (3 la numar), trebuie legate la cele 3 fire (1-alb / 2-maro-alb / 3-rosu) din noul conector/motoras (fara mirror down).

[bibi1411]

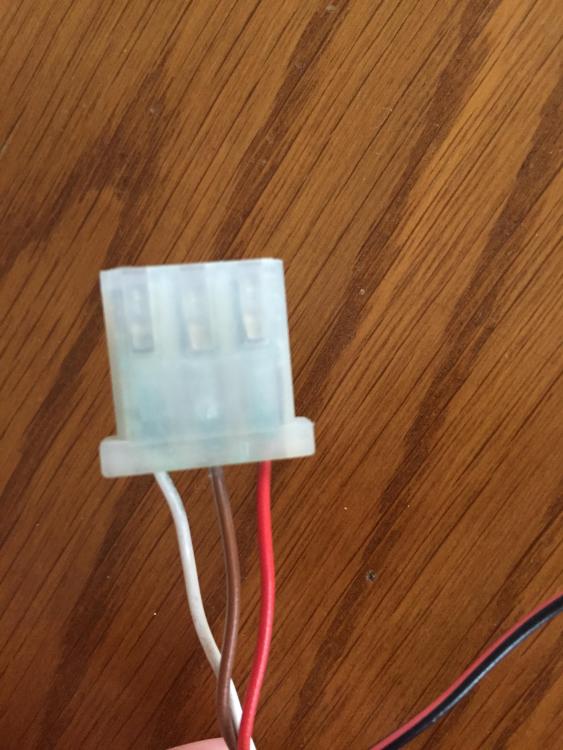

Mufa motoras fara mirror down passat b6 2010, presupun ca asta va trebuie.

[cridaia]

Off, de ce nu ma intelege nimeni....... in momentul de fata masina donatoare are mirror down, implicit mufa aferenta cu 7fire in conector din 8posibile.

Vreau (si trebuie) sa ramana functionala fara mirror down (cu motorasul aferent) la care DETIN si mufa cu cele 3fire corespondente (1-alb / 2-maro-alb / 3-rosu).

Ceea ce nu stiu este, care dintre cele 7fire actuale trebuie lipite de cele 3fire, din noua mufa fara mirror down.

Modificat 4 Noiembrie, 2017 de cridaia

[bibi1411]

Dar de ce nu dati fata de usa jos si porniti de la modulul de usa, urmarind firele din pinii 12,4 si 5(cum au spus Florin si Al bundy) si ati rezolvat rapid problema.

Modificat 4 Noiembrie, 2017 de bibi1411

[cridaia]

Tocmai asta vreau sa evit pe frigul asta......sa nu rup clemele in primul rand.

In al 2-lea rand, am inteles pentru firele 4 si 5 din modul, dar cum ramane cu 12 din modul care merge in 2 in conectorul cu mirror down si defapt este gol !

T16l/12 la T8as/2 (acum este gol)

T16l/4 la T8as/8 (se leaga la alb)

T16l/5 la T8as/6 (se leaga la maro/alb)

[Al Bundy]

NU inteleg ce este asa de greu, daca te uitai pe schemele de mai sus si la culorile firelor din mufa acuala cu 8 sloti, vedeai ca ai chiar cele 2 fire, rosu, alb si alb.maro printre celelalte 7.



Acum este clar ?





Modificat 4 Noiembrie, 2017 de Al Bundy

[Al Bundy]

Vezi ca nu pinul 2 este liber in mufa, ci pin 4.

[cridaia]

On ‎22‎.‎10‎.‎2017 at 22:33, F l o r i n a scris:

Conexiuni motoras oglinda fara mirror down

T16l/12 la V25

T16l/4 la V150

T16/5 la comun



Conexiuni mirror down

T16l/12 la T8as/2

T16l/1 la T8as/7

T16l/2 la T8as/5

T16l/3 la T8as/1

T16/9 la T8as/3

T16l/4 la T8as/8

T16l/5 la T8as/6

oglinda.svg

Aceasta schema/descriere, este valabila si la Passat B7 din 2015 ?......la masina actuala nu am mirror down si as vrea sa fac retrofit.

[F l o r i n]

da, este valabila.

[ccdrept]

Salut. Ma poate lamuri cineva cum pot remedia problema cu oglinda din dreapta.

Pana acum ceva vreme pentru mers inapoi se lasa singura in jos pentru borduri, acum se ridica.

Multumesc

[F l o r i n]

ai incercat sa ii rememorezi pozitia pentru mers inapoi ?



[Iulian994]

Bună ziua,

   Urmărind topicul acesta și cel de la "Golf 5 & Jetta" privind MIRROR DOWN, am adunat câteva idei.

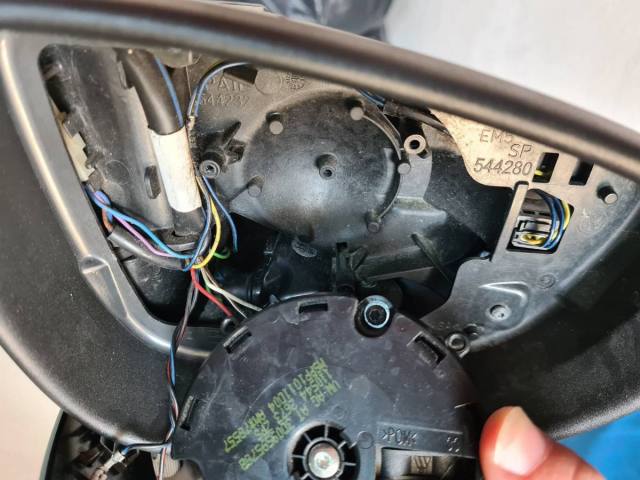

   Aș vrea să-mi fac și eu pe un Passat B6 din 04/2009 fără memorii scaun, motoraș oglindă cod 3D0 959 578B, cu oglinzi de B7 rabatabile și cu calculator de ușă B7 cod

3C0 959 792C (poza1).
   În cazul setup-ului mașinii mele, am citit că doar motoraș cu terminație C e nevoie (fără să mai conteze scaunele cu memorii), și mi-am "tradus" mai pe limba mea schița de mai sus a colegului @F l o r i n pt a face modificarea pinilor între calc ușă -> motoraș cu mirror down:

Calculator ușă                Motoraș cu mirror down                Motoraș fără mirror down (actual)
(mufă cu 16 sloturi)         (mufă cu 8 sloturi)                            (mufă cu 3 sloturi)
Pin 12                               Pin 2                            (alb)              Pin 1

Pin 4                                Pin 8                            (alb+maro)    Pin 3
Pin 5                                Pin 6                            (roșu)             Pin 2
Pin 1                                 Pin 7
Pin 2                                Pin 5
Pin 3                                Pin 1
Pin 9                                Pin 3



   Din ce am văzut și citit, pin4 de la mufă motoraș nu există.

   Voiam să întreb dacă cei 3 pini de la motorașul vechi (adică pin12 alb / pin4 alb+maro / pin5 roșu din calc ușă) pot să rămână pe traseu fără să-i mai scot afară din "tubul" oglinzii și să-i repun corect în noua mufă a motorașului cu C (conform schițe); și să introduc pe "tub" doar ultimii 4 pini? +codare în 2 locuri și cam atat...?
