@Akaiu

Deja deviem prea mult si nu intentionez de loc sa te conving ca e mai bine cu controller sau fara, fiecare cum vrea. Daca tot zici ca analizezi in amanuntime sistemele poate te interesezi si ce face controller-ul ala ca vad ca te faci ca nu intelegi (sau poate ma exprim eu aiurea). Nu contest faptul ca se poate si mai ieftin, dar nu a fost scopul meu la acest retrofit (altfel poate luam un ANS).

Si cu asta sper sa incheiem polemica, merci.

[CristianMarin]

Gata si calibrarea camerei!

[@DRI@N]

Sal.,

Poti sa ne spui si noua cum ai procedat pentru calibrarea camerei ?

Si ce este chestia aia cu buline negre de pe asfalt si de unde se poate procura / face ?

Ca la noi la reprezentanta nu stiu cum se face aceasta calbrare .

Cica trebuie sa aduca de la Bucuresti nu stiu ce aparat de calibrat !!!!!!

Multumesc .

[CristianMarin]

Ce tare! La reprezentanta nu stiu? O sa-ti scot din ELSA procedura. Chestia aia cu buline este VAS 6350. Bine cel original este un pic mai complicat si mai are un laser de centrare. Eu l-am printat pe un plotter.

[@DRI@N]

OK.

Poate-mi zici si cum fac rost de acea schema pentru VAS 6350, pentru a o putea printa la un PLOTTER .

Multumesc inca o data .

[CristianMarin]

Uite procedura de pe Ross-Tech:

Calibration Device (VAS 6350) and Distance Laser (VAS 6350/2) positioned as described in the factory repair manual.

Vehicle must be standing on a firm and even surface.

Make sure no persons are being/working in/on the vehicle while performing the calibration.

Do not move the vehicle and do not operate the vehicle doors while performing the calibration.

Rear Lid must be closed.

Front Wheels straight, Steering Angle Sensor (G85) close to 0.0 ° (Ch 44).

Ignition must be ON, Engine must NOT be running, you may connect a charger to keep the system voltage up.

Back-Up Camera active and the MMI shows Back-Up Camera Video Signal.

Make sure you do NOT have light reflections on the Calibration Device (VAS 6350).

For vehicles with Level Control, set the Hight to automatic.

In VCDS:

[select]

[6C - Back-Up Camera]

[security Access - 16]

Enter 22351, to enable the adaptation.

[Adaptation - 10]

Channel 005

[Read]

500 mm is the basis value of channel 005. Measure the heights between the Calibration Device (VAS 6350) and the surface (e.g. 80 mm), add 500 mm to it and enter the final value as new value (e.g. 500 + 80 = 580 mm).

[Test]

[save]

Channel 004

[Read]

20000 mm is the basis value of channel 004, 2711 mm is the axle distance. Measure the Distance between the Calibration Device (VAS 6350) and the rear axle (e.g. 1500 mm), and subtract it from 20000 mm minus 2711 mm enter the final value as new value (e.g. 20000 - 2711 - 1500 = 15789 mm).

[Test]

[save]

Channel 001

[Read]

To save your above adaptation save a new value of 1 to channel 001.

[Test]

[save]

[Done, Go Back]

Now double check the calibration status.

[Meas. Blocks - 08]

Block 130

[Go!]

Block 005 Field 3 (Calibration Status)

Specification: 0x0000 (Calibration Successful)

[Done, Go Back]

[Close Controller, Go Back - 06]

Daca te pasioneaza o scot si din ELSA.

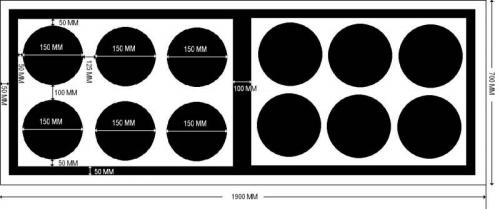

VAS 6350

Calibration target.pdf

[@DRI@N]

Ok.

Multumesc mult .

O ultima intrebare mai am .

Pe ce suprafata ai facut VAS 6350 ?

Cat latime pe cat lungime ?

La ce distanta se pune in spatele masinii ?

O seara buna .

[CristianMarin]

Tu ai citit ce am postat? Te-ai uitat la ce am atasat? Ai toate informatiile acolo.

[@DRI@N]

Da am citit dar aici spune unde si cum sa plasez dispozitivul "VAS 6350" iar pe mine ma mai intereseaza si dimensiune pe care l-ai printat cu plotter-ul .

Din poza atasata in timp ce ti-ai facut calibrarea reiese ca VAS 6350 trebuie sa fie ca lungime cat latimea masinii, corect?

Dar ce latime are acest VAS 6350 facut de tine ?

Multumesc,

O seara buna .

[CristianMarin]

Si la atasamente te-ai uitat?

Sent from my Galaxy using Tapatalk 2

[@DRI@N]

Sorry dar am descarcat doar pdf-ul si am crezut ca e cel din poza .

Multumesc mult,

O seara buna .

[CristianMarin]

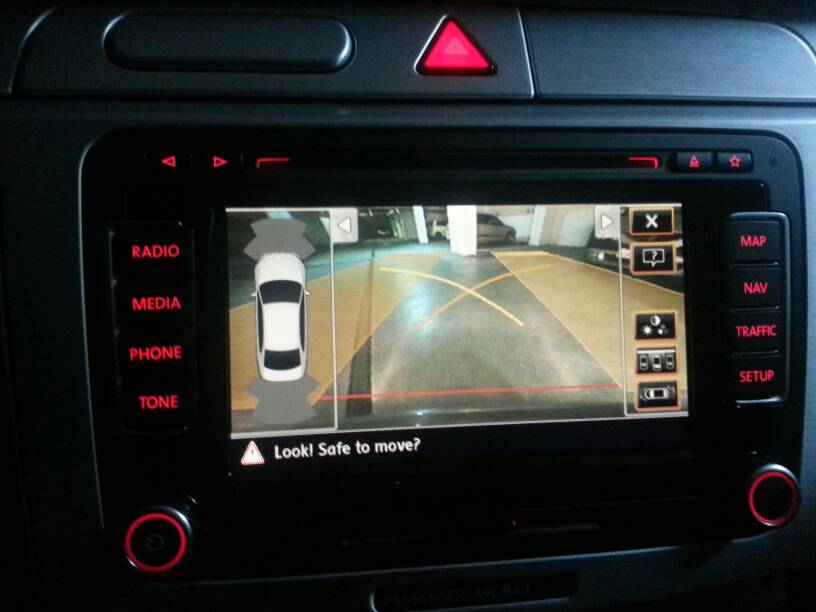

Si imaginea, cum ar trebui sa fie:

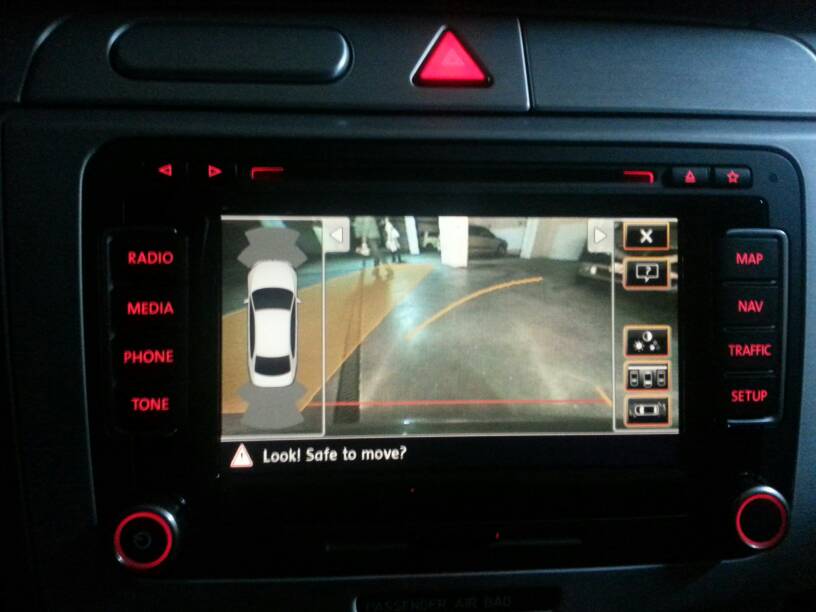

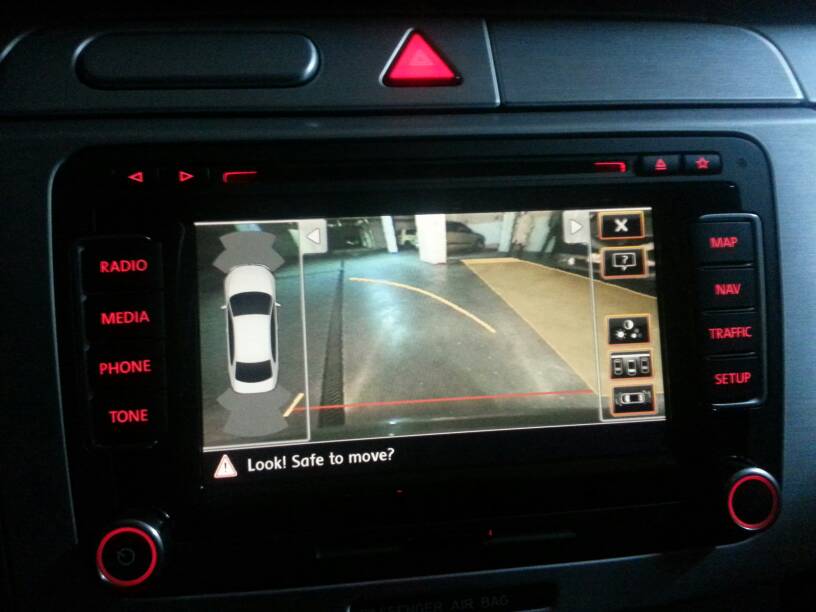

Modul parcare perpendiculara:

@Adrian

Cu pdf-ul te duci la print-shop, cu dimensiunile din poza verifici rezultatul.

Sent from my Galaxy using Tapatalk 2

Modificat 4 Decembrie, 2012 de CristianMarin

[@DRI@N]

Sal.,

As vrea sa te intreb daca ai idee care este diferenta intre controlerele pentru camera 3C0 907 441 si 3C8 907 441 ?

Si care din ele e mai compatibil cu masina mea tinand cont ca este din 2007 .

Si daca poti sa-mi spui ce coduri au camera + controlerul montate de tine ?

Multumesc,

O zi buna .

Modificat 6 Decembrie, 2012 de @DRI@N

[CristianMarin]

Controlerul cu 3C0 este pentru Passat, iar cel cu 3C8 pentru Passat CC.

Pe MY2007 nu apare pe Passat. Din 2008.

Controller-ul meu este 3C8 907 441 A, e scris in acest topic..... Camera nu stiu ce cod are ca nu mi-am notat, dar trebuie sa fie cu 5K0 827 469 AP ULM sau AQ.

Modificat 6 Decembrie, 2012 de CristianMarin

[@DRI@N]

Sal.,

Am gasit o camera 5K0 827 469 H ULM e buna ?

Ce reprezinta acest ULM ?

Din ce am citit pe Carsystem.pl eu spun ca pentru camerele HIGH adica alea care se misca liniile in momentul in care invarti de volan mufa fakra ar trebui sa fie Gri si nu Albastra .

La tine ce culoare are mufa ?

Multumesc.

O zi buna

[CristianMarin]

Nu stiu de la ce masina e camera aia cu H. ULM este culoarea - crom cu negru.

Albastra. Cel putin asa-mi amintesc.

Modificat 6 Decembrie, 2012 de CristianMarin

[CristianMarin]

Eu in ETKA la B6 nu vad emblema cu camera incorporata. Doar la B7.

[CristianMarin]

Si procedura din manualul de reparatie VW.

RVC - calibrare.pdf

[@DRI@N]

Sal.,

Am aflat de pe ce masina e camera cu H in coada .

Este de pe Golf MKVI .

Oare e vreo diferenta intre camerele de Passat 3C si cele de Golf MKVI ?

O seara buna .

[CristianMarin]

Tu ai citit ce-am scris mai sus? Nu ma exprim clar?

Sent from my Galaxy using Tapatalk 2

Modificat 6 Decembrie, 2012 de CristianMarin

[@DRI@N]

Da mai omule am vazut ca nu ai gasit in ETKA camera in emblema pentru B6 ci doar de B7 .

Sa inteleg ca nu se poate pune camera pe B6 limo ?

Sau ?

Modificat 6 Decembrie, 2012 de @DRI@N

[CristianMarin]

Habar n-am ca nu ma pasioneaza B6. Vezi si tu pe net daca a facut cineva retrofit. Ia vezi, de exemplu, daca deschizi portbagajul ai in cant chiar sub emblema o gaura mica astupata cu un dop de cauciuc?

Sent from my Galaxy using Tapatalk 2

[B_U_T]

Chiar asa de greu e sa raspunzi frumos la niste intrebari? Daca nu-ti face placere sa dai detalii despre ceea ce faci masinii nu mai posta, nu te obliga nimeni ;)

Modificat 6 Decembrie, 2012 de B_U_T

[CristianMarin]

Tu zici ca eu n-am raspuns frumos? Eu cred ca am dat toate detaliile despre ce am facut la masina. Faptul ca nu stiu daca se aplica la B6 e o crima cumva? Poate ar fi mai bine sa posteze pe topicul de retrofit dedicat, zic eu. I-am oferit cautarile mele de 2 saptamani. Poate ar fi bine sa ma abtin pe viitor. Facerea de bine.....

Sent from my Galaxy using Tapatalk 2

[atti206]

Salut , ai incercat sa schimbi la parck assist valoarea la ''ilustration'' sa iti arate imaginea la camera dupa ce scoti din R?
