Instalare carlig OEM din piese SH piese NU pentru 4 Motion, R32, GT, GTI

[cllaudyuu]

Salut,

Am un modul 1K0 907 383F se potriveste pe Jetta 2008?

Daca ma puteti ajuta si cu o schema.

Multumesc anticipat!

[VAGon]

Va salut! Mi-am luat un carlig care a venit si cu modulul 8p0 907 383. Ce credeti merita sa ma chinui sa il conectez sau mai bine ma leg direct la triple. Voi folosi un suport de bicicleta la care vreau sa pun stopuri pe led(poate il pacalesc la faza cu bec ars). Am vazut ca treaba nu e chiar simpla pentru ca nu am partea de circuit de la modul la blocul de sigurante. Ce credeti? Am vreun avantaj daca pun modulul? Mufa e pe 13 pini. Toate cele bune!

[Mihai.Nechifor]

Daca ai senzori de parcare OEM vor face "urat" daca nu e instalat ok. Daca va fi vreo eroare pe partea electrica nu iti vor aparea erorile. Parerea mea fa instalarea cat mai OEM.

[janos]

Vezi topicul meu: http://vwforum.ro/topic/67520-instalare-carlig-oem-din-piese-sh-piese-nu-pentru-4-motion-r32-gt-gti/

Modificat 2 Septembrie, 2015 de janos

[VAGon]

Merci. Tocmai pentru ca citisem deja topicul tau am zis ca e cam naspa de conectat modulul si ma gandeam sa ma leg pe direct. Nu am senzori de parcare. M-am uitat in panoul de sigurante si am vazut ca nemtii au facut economie si la papuceii de la sigurantele pentru trailer.☺ De unde sa gasesc asa ceva? Vroiam sa stiu daca ar fi o problema la conectarea directa.

[janos]

Iti va da erori de bec ars, cu o eventuala remorca se va comporta altfel la franare.

[VAGon]

Am masurat cu contactul pus si mufa conectata la tripla spate tensiunile sa pot identifica firele la care sa ma leg. Ciudatenia este ca pe frana si semnalizare am 12 volti iar pe pozitie 2,5. Asta se intampla pe ambele parti. Stie cineva de ce? Totul in schimb functioneaza in regula.

[janos]

Nu am masurat niciodata tensiunile de la becuri, nu stiu cat  ar trebui sa fie, insa daca nu uit am sa  verific cu ocazia schimbarii viitorului bec ars :)

Pe modulul de carlig vine semnal codat, la tripla vine unul normal. Intensitatea becurilor de pozitie sunt corespunzatoare? Se vad? (Partea asta nu prea tine de topic dar, na...)

[Al Bundy]

Deoarece atat pe frana cat si pe pozitie ai acelasi bec, un singur filament. Se aprinde slab la pozitie si maxim la frana. LA masina ta nu poti pune remorca decat cu acel modul dedicat pentru asta.

[cipica_i]

Buna ziua
Vreau sa montez un carlig de tractare pe Golf V  din 2004.
Am inteles ca trebuie si un modul pentru instalatia electrica.
Cei care au montat , acest cod de piese este ok ?  5F001V2

Multumesc

Modificat 15 Februarie, 2017 de cipica_i

[emilmusat]

Salutare la toti , mi-am montat pe masina din semnatura un carlig pe original , cu cod modul CAN 8P0907383 , am mufa rosie ce vine din modul cu firele taiate , din cate am studiat , firele trebuie prelungite pana in fata in panoul de sub volan si in cel de sigurante,  va rog daca se poate sa ma ajutati cu o schema unde exact trebuie sa conectez fiecare fir si cu sfaturi de montare daca se poate.  Va multumesc !  P.S. masina este din 2006

Modificat 12 Martie, 2017 de emilmusat

[emilmusat]

On 17.04.2011 at 4:43 PM, Al Bundy said:

Alea subnt pe masina . deoarece calc de remorca a fost legat la centrala electrica pe pinii din mufa G si acolo erau fire.

Buna. Am o nelamurire , ce fac cu firele existente 7 si 8 din modului G de la panoul electric ?  Lepot lega in paralel cu cele CAN low siCAN high de la modul ? Multumesc !

[loghy]

@emilmusat

Daca nu ai rezolvat intre timp verifica aici, poate te ajuta:



[emilmusat]

Mulțumesc de raspuns,  am si eu acest manual , dilema mea sunt cablurile  notate cu 15 si 16 , eu nu le am instalatia mea , din cate am inteles din schema din nanual ar fi ceva retururi pentru cablurile de can , dar nu imi dau seama, am mai vazut pe un manual de la Jager , ei legau in paralel firele de can la pini 7 si 8 din mufa G.

[bv20goevw]

Salut,

am cumparat un carlig Westfalia 3C0 803 881 B, cu modul can-bus 1k0907 383 (cod westfalia 506153) si l-am montat pe masina, mai putin partea electrica.

Nu am avut pachetul trail pe masina, adica nu am mufa necesara pentru a conecta carligul la masina.

Sunt din Brasov, ma poate ajuta cineva cu montajul electric?

Sau are cineva schema de la modul can-bus 1k0907 383 pe partea de mufa 6Q0972883B (pe care nu o am deocamdata)

Spoiler

[loghy]

Am refacut link-ul in postul meu anterior.

Vezi daca te ajuta.

[bv20goevw]

Da, este de folos, am gasit si eu informatiile acestea, dar, eu nu am cablu de la modulul can-bus pana la panoul masinii. Mi-ar prinde bine daca m-ar sfatui cineva de unde se achizitioneaza sau daca m-ar ajuta cineva cu montajul.

Modificat 19 Septembrie, 2017 de loghy
Quote post anterior

[loghy]

Te rog nu mai da quote la postul anterior, ca se sanctioneaza.

In ceea ce priveste cablajul, nu stiu daca merita sa il cumperi, poate doar daca il gasesti la dezmembrari.

Cauta in aria comerciala pentru ca sunt colegi care se ocupa de retrofit-uri si cu siguranta te pot ajuta cu construirea lui.

In aceeasi situatie am fost si eu si nu a fost nevoie sa cumpar altceva decat mufele care intra in modul, restul s-a confectionat pe loc.

[bv20goevw]

Stie cineva de unde pot sa cumpar cablu cu mufa 6Q0972883B?

Vinde cineva acest produs?

Poate cineva sa confectioneze contra cost acest cablu?

[Al Bundy]

acel cablu se face pe masina.

[bv20goevw]

Multumesc de informatie, problema este ca nu am cu cine sa o fac...

[schumitza]

Salutare,

Trebuie sa fac acelasi transplant si la masina din semnatura, ....de curiozitate, cat a costat fusta neagra cu capac pt bara spate 1K6 807 433 9B9 ?

Multumesc

Modificat 23 Septembrie, 2017 de schumitza

[bv20goevw]

Nu am cumparat fusta cu capac, am decupat-o pe cea de pe masina. Nu stiu daca merita sa dai in jur de 300 ron doar pentru posibilitatea de a masca cand dai jos carligul.

[Adutz]

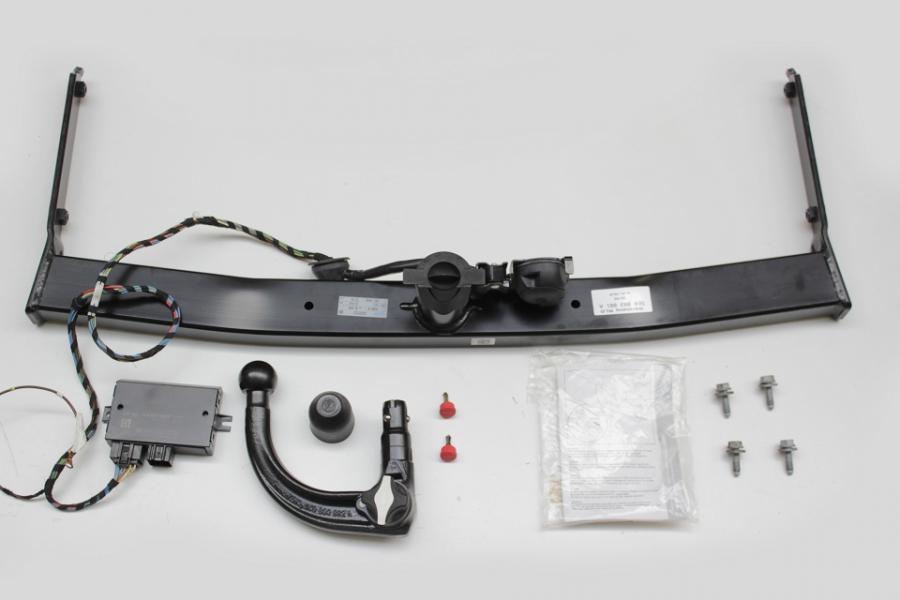

Salutare! Am achizitionat un carlig second de pe un golf 5 si vreau sa il montez tot pe golf 5 2.0 bkd, 2005. Problema e ca am doar carligul cu priza si fire pana in porbagaj. Modulul e lipsa. Ce model de modul ar trebui sa iau? Pe carlig e o placuta pe care scrie codul 1k0 803 881 si pe cui e scris 1k0 803 882, iar din ce am cautat pe olx, modelul asta ar veni cu modul carlig 8p0 907 383 westfalia. Trebuie sa pun modul cu codul asta sau pot pune alt cod de modul(ex:1k0907383 e)?

[Bionuttt]

Salutare , am facut retrofit la carligul de remorcare, un carlig luat din dezmembrari (brink 4375) cu instalatie electrica OE Westfalia.

Am montat carligul toate bune si frumoase , am activat din modulul 19 can gateway modulul 69 trailer , apoi am schimbat bitul pentru rest of world , bitul unde spunea ca tow bar is installed ceva de genul asta si  terminal 30 (9 pin ) activated when trailer connected , ceva de genul, dar am martorul de bec ar in bord si am 3 erori care persista 2 pe centrala electrica trailer turn left signal defective si right si pe modulul 69 eroarea (03621 socket for trailer)

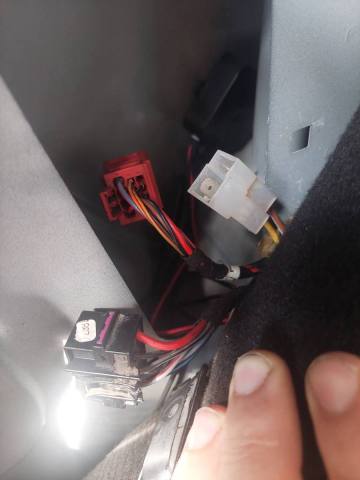

Am gasit ceva pe forum sa scot mufa de la modulul carligului sa o las pana can - ul intra in sleep apoi sa pun contactu si sa apas frana dar pare ca nu merge, sau poate nu fac ceva bine.

A mai intampinat cineva problema asta stie cineva cum as putea sa o rezolv ?

Mufa carligului are 13 pini si pare ca numai 12 ar fi "conectati"



Masina in cauza din descriere -> Golf 5 1.6 MPI 2005

Saturday,17,August,2024,22:08:55:00009
VCDS -- Windows Based VAG/VAS Emulator Running on Windows 11 x64
VCDS Version: 22.9.0.0 (x64)
Data version: 20220830 DS341.0
www.Ross-Tech.com


VIN: WVWZZZ1KZ5W128576   License Plate:
Mileage: 231810km-144040mi   Repair Order:



--------------------------------------------------------------------------------
--------------------------------------------------------------------------------


Chassis Type: 1K (1K0)
Scan: 01 03 08 09 15 16 17 19 25 37 42 44 46 52 56 62 69 72

VIN: WVWZZZ1KZ5W128576   Mileage: 231810km-144040miles

01-Engine -- Status: Malfunction 0010
03-ABS Brakes -- Status: OK 0000
04-Steering Angle -- Status: OK 0000
08-Auto HVAC -- Status: OK 0000
09-Cent. Elect. -- Status: Malfunction 0010
15-Airbags -- Status: OK 0000
16-Steering wheel -- Status: OK 0000
17-Instruments -- Status: OK 0000
19-CAN Gateway -- Status: Malfunction 0010
25-Immobilizer -- Status: OK 0000
37-Navigation -- Status: Sporadic communication error 1000
42-Door Elect, Driver -- Status: OK 0000
44-Steering Assist -- Status: OK 0000
46-Central Conv. -- Status: Malfunction 0010
52-Door Elect, Pass. -- Status: OK 0000
56-Radio -- Status: OK 0000
62-Door, Rear Left -- Status: OK 0000
69-Trailer -- Status: Malfunction 1010
72-Door, Rear Right -- Status: OK 0000

-------------------------------------------------------------------------------
Address 01: Engine        Labels: 06A-906-033-BGU.lbl
   Part No: 06A 906 033 CA
   Component: SIMOS71 1.6l 2VG    5755
   Revision: --H04---    Serial number: VWZ7Z0D0901317
   Coding: 0000071
   Shop #: WSC 28193 002 1048576
   VCID: 60CF1587B343AA8D23-8034
   VINID: 9E69EAAAA05BA859C108814718E23757CC

1 Fault Found:
17811 - EGR System
            P1403 - 008 - Regulation Deviation - Intermittent
             Freeze Frame:
                    RPM: 1472 /min
                    Bin. Bits: 00001000
                    Load: 22.0 %
                    Load: 94.9 %
                    RPM: 2208 /min
                    Bin. Bits: 00001000
                    Load: 21.6 %
                    Load: 96.9 %

Readiness: 0010 1000

-------------------------------------------------------------------------------
Address 03: ABS Brakes        Labels: 1K0-907-379-MK60-F.lbl
   Part No: 1K0 907 379 K
   Component: ESP FRONT MK60      0104
   Coding: 0019073
   Shop #: WSC 01392 785 00200
   VCID: 3A7B87EF755F905D4D-806E

No fault code found.

-------------------------------------------------------------------------------
Address 08: Auto HVAC        Labels: 1K0-907-044.lbl
   Part No: 1K0 907 044 AC
   Component: ClimatronicPQ35 066 0404
   Shop #: WSC 00000 000 00000
   VCID: 68DF0DA75B73D2CDEB-803C

No fault code found.

-------------------------------------------------------------------------------
Address 09: Cent. Elect.        Labels:. 3C0-937-049-23-H.lbl
   Part No SW: 1K0 937 049 N    HW: 1K0 937 049 N*
   Component: Bordnetz-SG     H34 0803
   Revision: 00H34000    Serial number: 00000001111650
   Coding: E58D8F0600041800001400001400000000087F075C
   Shop #: WSC 12345 123 12345
   VCID: 3A7B87EF755F905D4D-806E

   Subsystem 1 - Part No: 1K1 955 119 B  Labels: 1KX-955-119.CLB
   Component: Wischer VW350  012  0401
   Coding: 00065493
   Shop #: WSC 12345

   Subsystem 2 - Part No: 1K0 955 559 M  Labels: 1K0-955-559-AF.CLB
   Component: RegenLichtSens 005  0605
   Coding: 00217125
   Shop #: WSC 12345

2 Faults Found:
02565 - Trailer; Right Turn Signals (M63)
            012 - Electrical Fault in Circuit
02566 - Trailer; Left Turn Signals (M62)
            012 - Electrical Fault in Circuit

-------------------------------------------------------------------------------
Address 15: Airbags        Labels: 1K0-909-605.lbl
   Part No SW: 1K0 909 605 C    HW: 1K0 909 605 C
   Component: 07 AIRBAG VW8   013 2100
   Revision: 02013000    Serial number: 0033HD00BV3
   Coding: 0012343
   Shop #: WSC 01373 785 00200
   VCID: 2C57B1B78F0B3EEDCF-8078

   Subsystem 1 - Serial number: 6332MSME07386C5FR

   Subsystem 2 - Serial number: 6342MSME053C5F23H

   Subsystem 3 - Serial number: 6351HSME044A0D244

   Subsystem 4 - Serial number: 6361HSME042F15421

No fault code found.

-------------------------------------------------------------------------------
Address 16: Steering wheel        Labels: 1K0-953-549-MY8.lbl
   Part No SW: 1K0 953 549 B    HW: 1K0 953 549 B
   Component: Lenks ulenmodul 500 0010
   Coding: 0002042
   Shop #: WSC 01392 785 00200
   VCID: 3169A0C3A8295305FC-8064

   Subsystem 1 - Part No: XXXXXXXXXXX
   Component: Lenkradmodul    004 0030

No fault code found.

-------------------------------------------------------------------------------
Address 17: Instruments        Labels: 1K0-920-xxx-17.lbl
   Part No: 1K0 920 861 A
   Component: KOMBIINSTRUMENT VDD 0814
   Coding: 0007103
   Shop #: WSC 00012 000 00000
   VCID: 275D4E9B96ED1DB522-8072

No fault code found.

-------------------------------------------------------------------------------
Address 19: CAN Gateway        Labels:. 1K0-907-530-V2.clb
   Part No SW: 1K0 907 530 K    HW: 1K0 907 951
   Component: J533__Gateway   H09 0178
   Revision:   H09       Serial number: 2700104A150CED
   Coding: 3D3F434807000002
   Shop #: WSC 01392 785 00200
   VCID: 2F6DA6BBBE1D45F5EA-807A

2 Faults Found:
01517 - Control Module for Trailer/Towing Sensor (J345)
            004 - No Signal/Communication - Intermittent
             Freeze Frame:
                    Fault Status: 00100100
                    Fault Priority: 2
                    Fault Frequency: 1
                    Reset counter: 165
                    Mileage: 231655 km
                    Time Indication: 0
                    Date: 2000.00.00
                    Time: 01:15:27

01300 - Control Module for Navigation with CD-Rom (J401)
            004 - No Signal/Communication - Intermittent
             Freeze Frame:
                    Fault Status: 00100100
                    Fault Priority: 2
                    Fault Frequency: 1
                    Reset counter: 167
                    Mileage: 231672 km
                    Time Indication: 0
                    Date: 2000.00.00
                    Time: 14:25:31


-------------------------------------------------------------------------------
Address 25: Immobilizer        Labels: 1K0-920-xxx-25.clb
   Part No: 1K0 920 861 A
   Component: IMMO            VDD 0814
   Shop #: WSC 00000 000 00000
   VCID: 275D4E9B96ED1DB522-8072

No fault code found.

-------------------------------------------------------------------------------
Address 37: Navigation
Cannot be reached

-------------------------------------------------------------------------------
Address 42: Door Elect, Driver        Labels: 1K0-959-701-MIN1.lbl
   Part No: 1K0 959 701 E
   Component: Tuersteuergeraet 09 0147
   Coding: 0000052
   Shop #: WSC 01392 785 00200
   VCID: 306FA5C7A3235A0DF3-8064

No fault code found.

-------------------------------------------------------------------------------
Address 44: Steering Assist        Labels: 1Kx-909-144-G2V2.clb
   Part No: 1K1 909 144 G
   Component: EPS_ZFLS Kl.1       1401
   Shop #: WSC 00000 000 00000
   VCID: 2F6DA6BBBE1D45F5EA-807A

No fault code found.

-------------------------------------------------------------------------------
Address 46: Central Conv.        Labels:. 1K0-959-433-MIN.clb
   Part No: 1K0 959 433 BL
   Component: 01 KSG              0301
   Coding: 80C802087F2D8505484F010010
   Shop #: WSC 12345 785 00200
   VCID: 7BF542EB3AE5695516-802E

   Subsystem 1 - Component:   Sounder n.mounted

   Subsystem 2 - Component:       NGS n.mounted

   Subsystem 3 - Component:      IRUE n.mounted

1 Fault Found:
01517 - Control Module for Trailer/Towing Sensor (J345)
            004 - No Signal/Communication - Intermittent

-------------------------------------------------------------------------------
Address 52: Door Elect, Pass.        Labels: 1K0-959-702-MIN1.lbl
   Part No: 1K0 959 702 E
   Component: Tuersteuergeraet 09 0147
   Coding: 0000052
   Shop #: WSC 01392 785 00200
   VCID: 3169A0C3A8295305FC-8064

No fault code found.

-------------------------------------------------------------------------------
Address 56: Radio
Cannot be reached

-------------------------------------------------------------------------------
Address 62: Door, Rear Left        Labels: 1K0-959-703-GEN1.lbl
   Part No: 1K0 959 703 C
   Component: Tuersteuergeraet 06 0213
   Coding: 0000016
   Shop #: WSC 01392 785 00200
   VCID: 306FA5C7A3235A0DF3-8064

No fault code found.

-------------------------------------------------------------------------------
Address 69: Trailer (J345)       Labels:. 1K0-907-383-V2.clb
   Part No SW: 1K0 907 383 F    HW: 1K0 907 383 F
   Component: Anhaenger     H12 0100
   Revision: 3A001001    Serial number: 00000411918898
   Coding: 010D000200000000
   Shop #: WSC 12345 123 12345
   VCID: 306FA5C763235A0DF3-8064

1 Fault Found:
03621 - Socket for Trailer Connection
            011 - Open Circuit
             Freeze Frame:
                    Fault Status: 01101011
                    Fault Priority: 3
                    Fault Frequency: 1
                    Reset counter: 130
                    Mileage: 231812 km
                    Time Indication: 0
                    Date: 2000.00.00
                    Time: 01:02:40


-------------------------------------------------------------------------------
Address 72: Door, Rear Right        Labels: 1K0-959-704-GEN1.lbl
   Part No: 1K0 959 704 C
   Component: Tuersteuergeraet 06 0213
   Coding: 0000016
   Shop #: WSC 01392 785 00200
   VCID: 3169A0C3A8295305FC-8064

No fault code found.

End-------------------------(Elapsed Time: 01:45)--------------------------



Modificat 17 August de Bionuttt
