Webasto Pe B6

[@DRI@N]

Pai ce site au cei cu reprezentanta WEBASTO din Militari ?

Ca eu sunt din Galati si nu pot sa vin la Bucuresti pentru o bucata de teava la 90 de grade .



Acum legat de partea electrica a Webasto-ului .

Am ceva nelamuriri legate de anumite lucruri din schema de mai jos :

Schema Electrica Webasto cu Telestart - 4.pdf

Mufa T2cn cu 2 pini pentru alimentare cu curent (nu mai stiu daca am mai intrebat) .

Pinul 1 se leaga la Ebox la pinul F21 dar trece prin T40 / 20 (care este un conector cu 40 de pini - UNDE ESTE POZITIONAT ACEST CONECTOR ?)

Pinul 2 merge la masa (caroserie) = OK



Mufa T8ai cu 8 pini pentru legatura cu TELESTART / CAN / POMPA DE DOZARE

Pinul 8 pleaca la acel 71 (CE ESTE ACEL 71 SI UNDE VINE POZITIONAT - TREBUIE SAU NU TREBUIE LEGAT ?)

Pinul 7 pleaca la acel 68 can-h (ASTA ESTE PE MODUL-UL CAN - SAU UNDE VINE POZITIONAT ACEL 68 ?)

Pinul 5 pleaca la pompa de dozare la Pinul 1 al acesteia = OK

Pinul 4 pleaca la acel 67 can-l (ACELEASI INTREBARI CA LA Pinul 7)

Pinul 2 pleaca la modului telestart la Pinul 2 al acestuia = OK



Pompa de dozare

Pinul 2 pleaca catre masa (caroserie 675) dar trece prin acel 382 (Ce este si unde se gaseste acest 382 (Earth connection 17, in main wiring harness)?)



Acum ceva nelamuriri la TELESTART dupa aceasta schema :

Schema Electrica Webasto cu Telestart - 5.pdf

Mufa T6i cu 6 pini TELESTART

Pinul 2 pleaca la acel 4 dar trece prin B327 (Ce este acel 4 si acest B327 - Unde se afla acest B327 (Connection 13 (30a), in main wiring harness)?)

Pinul 6 mergela masa (caroserie 675) dar trece prin acel 382 (ACEEASI INTREBARE CA LA POMPA DE DOZARE)



Ceva raspunsuri ?

Multumesc .



Iar ca o informatie primita de la colegul atti206 si conform pozei de mai jos :

La masinile cu climatronic nu este nevoie de acele relee PCU si K3 .

O zi buna .

Modificat 25 Iulie, 2014 de @DRI@N

[Al Bundy]

To-am mai spus, t40 este sub ebox.

68,71 le cauti pe bara cu numere crescatoare din josul fiecarei pagini.

Nu te lega se punctele intermediare de masa, le legi unde gasesti o masa cat mai aproape unde ai nevoie.

La fel si la alimentare, urmateste unde duc firele de la punctul 327 si te legi acolo de unde pleaca.

Modificat 25 Iulie, 2014 de Al Bundy

[@DRI@N]

68,71 le cauti pe bara cu numere crescatoare din josul fiecarei pagini.



La fel si la alimentare, urmateste unde duc firele de la punctul 327 si te legi acolo de unde pleaca.

Pai tocmai asta e problema Al, ca in bara de jos din schema nu apare nici un numar 68 / 69 sau 71 iar la legenda nu da nici un detaliu despre ele in nici una din cele 7 pagini care mi le-ai dat pe PM .

Iar B327 siguranta de 30A (cred ca asta este o siguranta), unde trebuie sa o caut ?

1. La Ebox ?

2. La unul din panourile de sigurante din bord ?

3. La centrala electrica de deasupra pedalelor unde sunt si acele relee ?

4. La modulul comfort din dreapta acolo nde se leaga si sirena ?

Sau este vre-un releu din centrala electrica ?

Ca daca ma apuc sa desfac trebuie sa stiu si ce sa desfac si unde sa ma leg, nu sa fac vraiste toate masina .

Modificat 25 Iulie, 2014 de @DRI@N

[Al Bundy]

Cum sa nu fie?

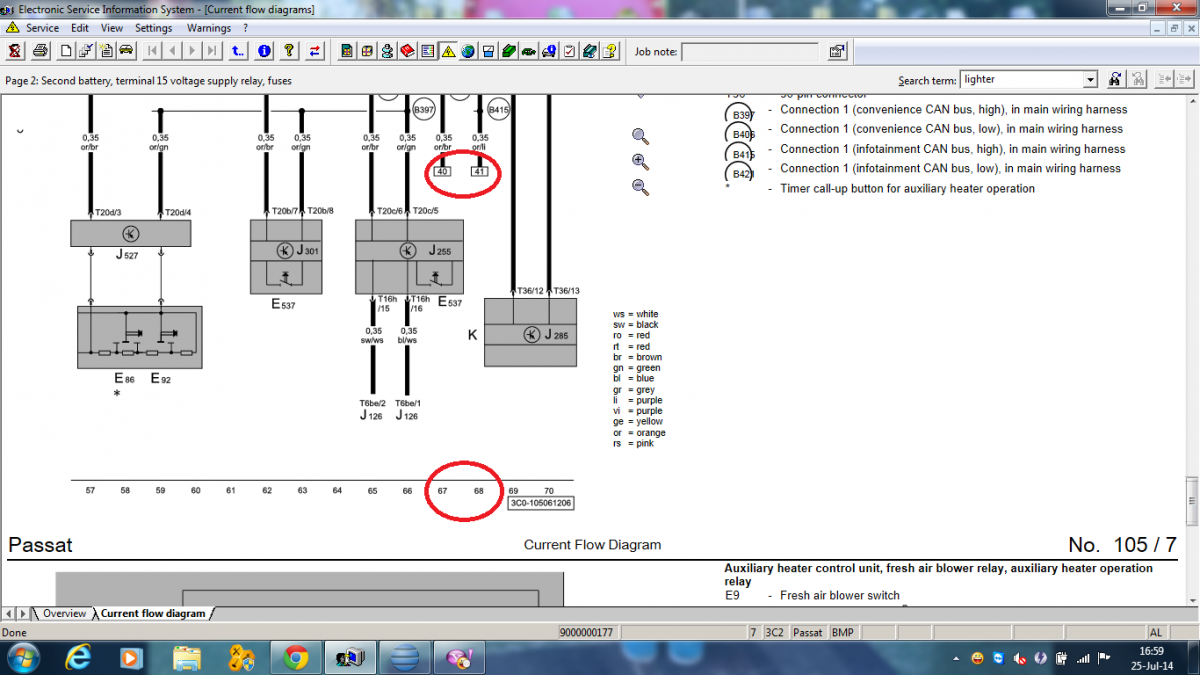

incercuite in poza ce sunt ?



Iar B327 siguranta de 30A (cred ca asta este o siguranta), unde trebuie sa o caut ?





B327 se continua cu un 4 in dreptunghi, il cauti pe bara la 4 si duci o verticala , si acolo vezi ca duce la sig SC17, si SC17 este in panoul din stanga.

Pompa de dozare

Pinul 2 pleaca catre masa (caroserie 675) dar trece prin acel 382 (Ce este si unde se gaseste acest 382 (Earth connection 17, in main wiring harness)?)



Punct final de masa, in portbagaj, in dreapta.

Pinul 6 mergela masa (caroserie 675) dar trece prin acel 382 (ACEEASI INTREBARE CA LA POMPA DE DOZARE)

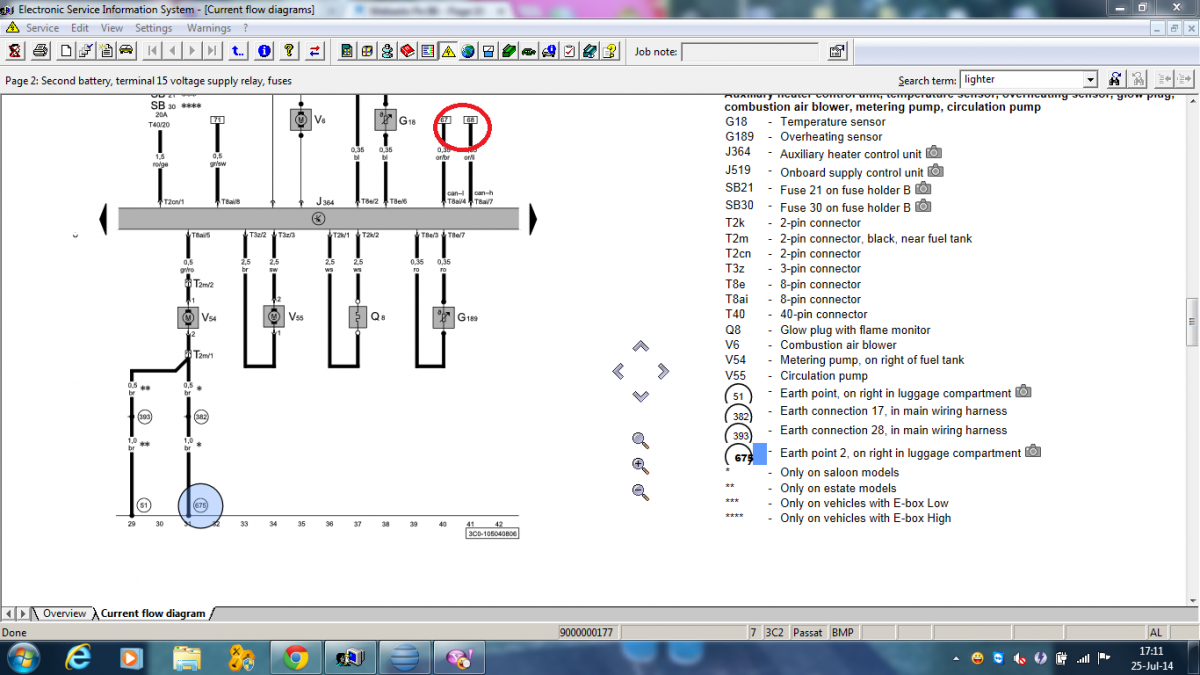

Al 2-lea punct de masa din portbagaj, dreapta. ca doar scrie si pe schema unde este.







Ai inteles acum ce este cu cifrele din dreptunghiurile de la capatul firelor ?

uite unde duc:



Modificat 25 Iulie, 2014 de Al Bundy

[balanel66]

@DRI@N, sonda pentru rezervor am eu, pe mp pot sa-ti spun si pretul, cred ca nu am voie aici.

Tu te-ai complicat rau de tot cu aceasta instalatie pe OEM, mai bine mergeai pe Eberspacher universal si il aveai de mult pe masina si montat in doar 2-3 zile fara mari batai de cap, acum e prea tarziu sa mai dai inapoi si ar fi pacat sa mu il termini.

Modificat 25 Iulie, 2014 de balanel66

[@DRI@N]

balanel66

Pune intai o poza aici ca sa vad ce fel arata .

Multumesc .

[Al Bundy]

Ai inteles unde vin pinii si firele ?

[balanel66]

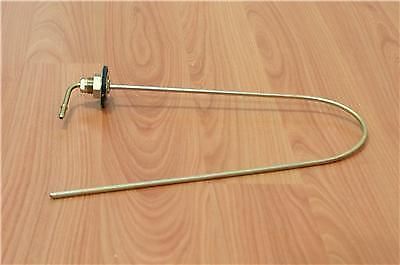

Poza cu sonda si un manual de conversie de la incalzire auxiliara la stationara, in el specifica clar folosirea releului IPCU la climatronic, poate te ajuta cu ceva acel manual, daca mai gasesc ceva te ajut cu mare placere.





9013730h_vw_passat_2005_d_aufrstung.pdf

[@DRI@N]

Sal.,
Am deja sorb denasta .
Nu poti sa faci rost de cotul ala de conducta tot de la Eberspacher care am intrebat eu mai sus ?
Iar de PDF, stiu dar nu prea inteleg limba Germana .
Multumesc .
O seara buna

Ai inteles unde vin pinii si firele ?

Nu prea, dar am vb. cu un prieten electrician auto si o sa-mi faca el instalatia electrica .

Modificat 26 Iulie, 2014 de @DRI@N

[balanel66]

Poti sa-l comanzi si tu doar ca e scump cu draci.

http://www.auto-teile-shop24.de/osaa/catalog/product_info.php/tankentnehmer-langer-stutzen-5mm-brennstoffsystem-webasto-9008021a-p-1103

[balanel66]

In manualul de la Eberspacher scrie:

Controlul ventilatorului se face la siguranța F40 sub tabloul de bord de pe partea stângă.

Doc3.doc

[balanel66]

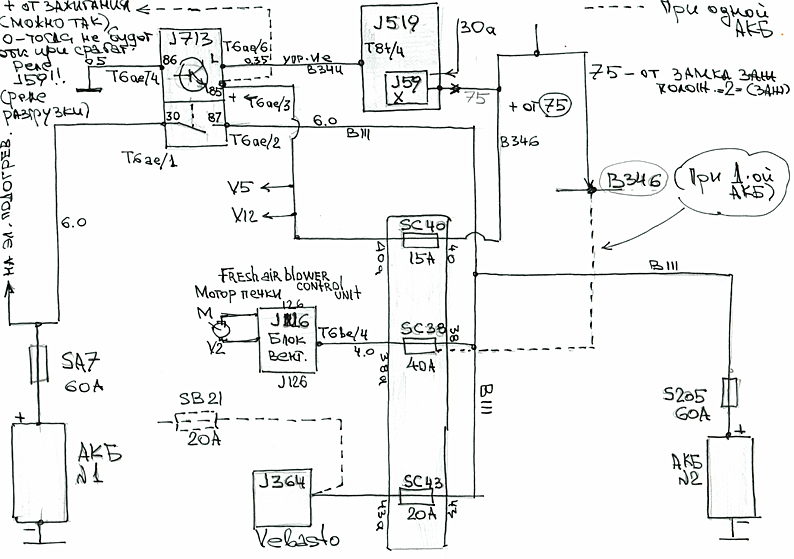

Daca ai sti Rusa sigur o sa-i dai de cap cu schema de mai jos.

http://translate.google.ro/translate?hl=ro&sl=ru&u=http://passat-b5.ru/showthread.php%3Ft%3D209906&prev=/search%3Fq%3Dwebasto%2Bthermo%2Btop%2Bvevo%26start%3D10%26sa%3DN%26biw%3D1280%26bih%3D641

[@DRI@N]



Sal.,

Ma poti ajuta cu codul pinilor la mufa de la pompa de dozare 8E0973202 ?

Sam macar sa-mi zici daca N90764701 e bun codul ?

Parca am mai intrebat odata dar am scris codul gresit cu W in loc de E .

Multumesc .

O zi buna .

Modificat 28 Iulie, 2014 de @DRI@N

[popilam]

000 979 009 A  sau  000 979 009  - fir cu doi pini

[@DRI@N]

@ popilam

NU MA INTERESEAZA  decat PAPUCII (CONECTORII) .

Adica fara cablu !!!

O seara buna .

Modificat 28 Iulie, 2014 de @DRI@N

[Hayate]

Sal.,

Ma poti ajuta cu codul pinilor la mufa de la pompa de dozare 8E0973202 ?

Sam macar sa-mi zici daca N90764701 e bun codul ?

E bun.



@DRI@N, pentru kitt-ul de reparatie 000 979 009 se folosesc pinii N90764701



Aici un link cu pini.

[@DRI@N]

Sal.,

Aveti idee unde se afla gaura data in caroserie in dreapta fata prin care sa pot scoate firele ce vin de la modul-ul telestart si cele de la pompa de dozare ?

Daca puneti ceva poze si eventual o schita cu ce trebuie demontat pentru a ajunge la ea ar fi si mai OK .

Si as mai vrea sa va intreb ce diametru are gaura de la papucii de masa ?

Multumesc .

O zi buna .

Modificat 5 August, 2014 de @DRI@N

[Al Bundy]

Sunt de 6 si de 8 papucii de masa.

[popilam]

Stie cineva ce codari trebuie facute ca sa apara in meniul ceasurilor de bord, submeniul de programare pentru Webasto.

Porneste din telecomanda, din butonul de pe climatronic, dar nu reusesc sa fac meniul sa apara pe maxidot.

[balanel66]

Poate te ajuta codarile din linkul de mai jos.

http://bronken.de/sth/

[Pic_hon]

Poza cu sonda si un manual de conversie de la incalzire auxiliara la stationara, in el specifica clar folosirea releului IPCU la climatronic, poate te ajuta cu ceva acel manual, daca mai gasesc ceva te ajut cu mare placere.



Cat e sorbul metalic?

Pot sa-l montez pe pompa de alimentare din rezervor de la Passat 2004 1.9 tdi , motor avf ?

Am montat pe masina un Eberspracher D4WSC si inca nu am reusit sa leg instalatia de alimentare cu motorina , direct din rezervor.

Merci!

[balanel66]

@Pic_hon, ti-am trimis mp.







[vladucianu]

Buna seara! Poate sa ma imi spuna cineva daca webasto 3CO 815 065 B se potriveste pe passat B6 din 2010 si ce model de webasto este thermo top C sau V (3CO 815 065 B).

Multumesc!

[vladucianu]

si care este diferenta intre Zuheizer si Standheizung?

[popilam]

Daca e cu 3co... Mai mult ca sigur e termotop V, deci merge pe Passat 3C.

Zuheizer e incalzire auxiliara, iar standheizung e incalzire stationara.
