RCD 200

[Al Bundy]

10 hours ago, alynutzu_cvm said:

Ms de raspuns, Florin. Ideea e ca in mufa neagra a masinii ,am 7 fire(rosu, maro, maro+rosu, rosu+alb, mov ,gri+albastru si gri+alb ).Prin intermediul adaptorului doar 3 sunt conectate la CDR si 3 (care au fire neconectate) nu. Astfel (in mufa masinii) rosu corespunde pozitiei 16 din cdr,maro corespunde  pozitiei 12 din cdr si maro+rosu    corespunde pozitiei  15.

Legat de cele 3 fire neconectate corespund pozitiilor 9,10 si 11 de pe schema CDR exact problema mea

Intrebarea mea este...daca eu am  in mufa masini 7 fire din  care 4 neutilizate   cum as putea afla care din ele este pentru can - si can+? Are cineva, va rog schema  electrica cu semnificatia   firelor din mufa neagra a masinii ?

Din poza reiese ca tu nu ai fire de can in mufa neagra, fiind o mufa iso, doar in mufele fakra exista can. Asa ca trebuie sa le tragi tu de la ceasuri sau de la climatronic.

[F l o r i n]

da, nu le au - la toate - Golf 4, Passat, etc - cu mufe iso, nu au decat K line, de aceea i-am dat si pinout-ul mufeei de la RCD - precum si conexiunile din ceasuri - clima

Cristi, mufa quadlock, nu fakra

Modificat 28 Decembrie, 2016 de F l o r i n

[alynutzu_cvm]

Multumesc  inca o data pentru  raspunsuri

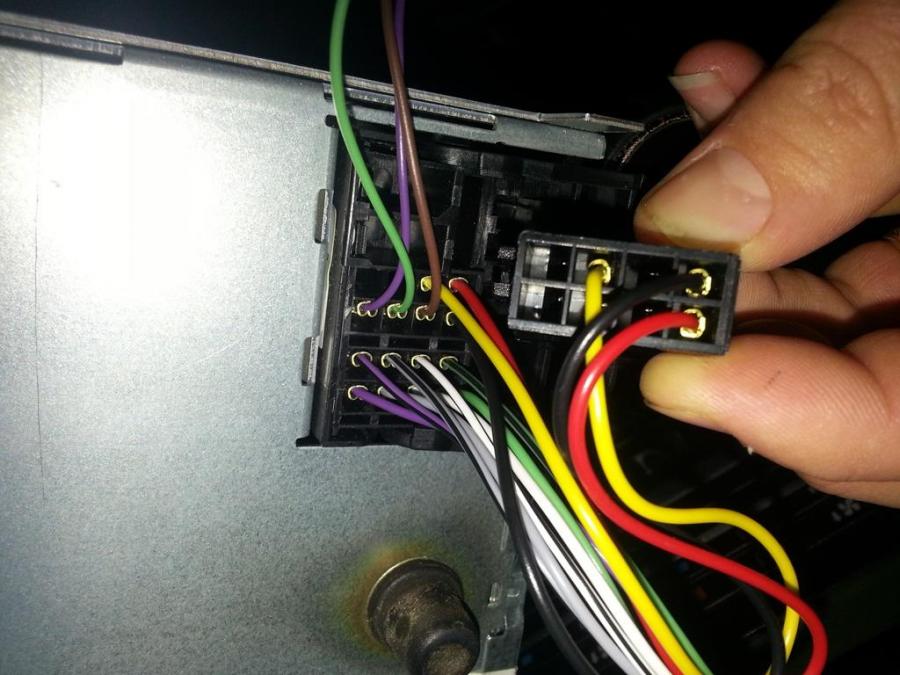

  Cum am precizat , da , in quadlock sunt 3 fire nelegate (mov , verde si maro ) - Fig 1 , pe care ar trebui sa le conectez la climatronic/ceasuri conform schemei din Fig 2  si celelalte (galben , rosu , negru ) raman conectate exact cum sunt, corect ?



can Low - in ceasuri - MOV - in mufa T32a, pin 8,

can Hi - in ceasuri - VERDE- in mufa T32a , pin 9

sau

in dublu climatronic - Mufa T12 (cea din mijloc)  pin9 si pin 10 ???



Legat de faptul ca imi cere codul tot timpul la pornire trebuie sa inversez galben cu rosu in QUADLOCK sau gresesc ?

O zi buna

Modificat 28 Decembrie, 2016 de alynutzu_cvm

[F l o r i n]

tu trebuie sa legi doar firele de can - si atat - in climatronic, in mufa cu 12 pini (mica, neagra) - este una singura.

can HI in mufa aparatului este mov la tine, verde can Lo - maro - nu ai treaba, decat daca ai car kit pe masina

Modificat 28 Decembrie, 2016 de F l o r i n

[alynutzu_cvm]

Florin , sunt 3 mufe la dubluclimatronic (rosu , alb si albastru) , nu am nici una neagra (Poate la Passat, da , dar la Sharan, nu) . Asta inseamna ca trebuie sa fac conexiunea in ceasuri . Revin cu detalii dupa montajul de sambata .

[F l o r i n]

da, ai altfel climatronicul la Sharan - ca sa nu mai stam la cautat, mergi direct in ceasuri.

Vezi ca ai doua suruburi pe sub bord, pe langa coloana volan - care fixeaza ceasurile, in partea inferioara - iti trebuie o sutubelnita foarte lunga, torx, t20

[ionutMK4]

Vreau si eu un sfat. Vreau sa ma leg la ceasuri, doar ca la mine pinul 8 este cel cu verde si pinul 9 este cel cu maro. Care este HI si care LOW? La mine sunt incersate culorile la pinuri. Ma iau dupa pini sau dupa culori?Pe forum am gasit scris ca Hi este pinul 8 care ar trebui sa fie cu maro si Low este pinul 9 care trebuia sa fie cu verde.

[F l o r i n]

cel cu maro este can Lo

[alynutzu_cvm]

On 12/28/2016 at 2:41 PM, F l o r i n said:

da, ai altfel climatronicul la Sharan - ca sa nu mai stam la cautat, mergi direct in ceasuri.

Vezi ca ai doua suruburi pe sub bord, pe langa coloana volan - care fixeaza ceasurile, in partea inferioara - iti trebuie o sutubelnita foarte lunga, torx, t20

Florin ,

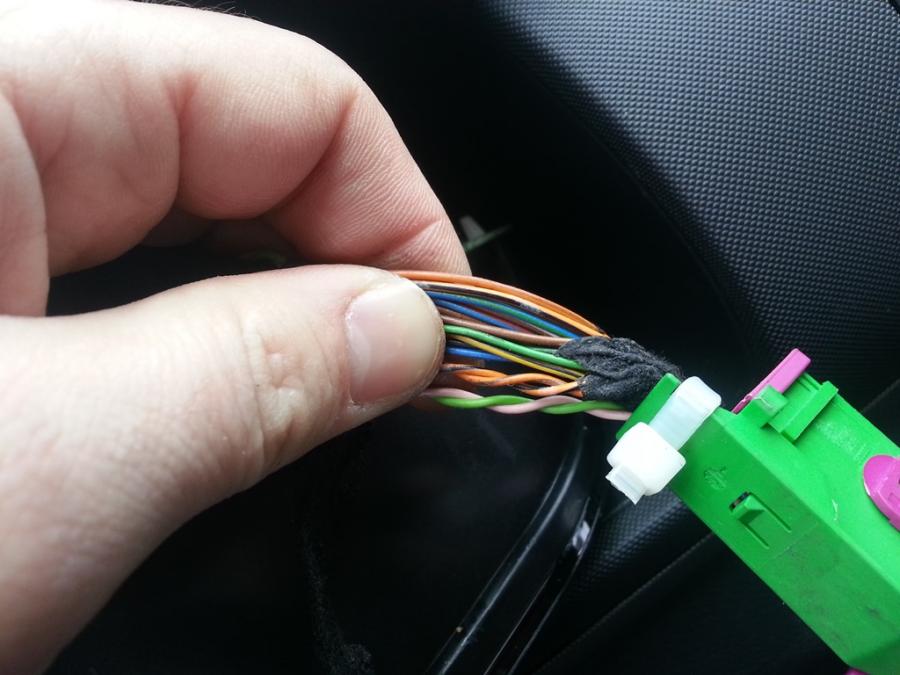

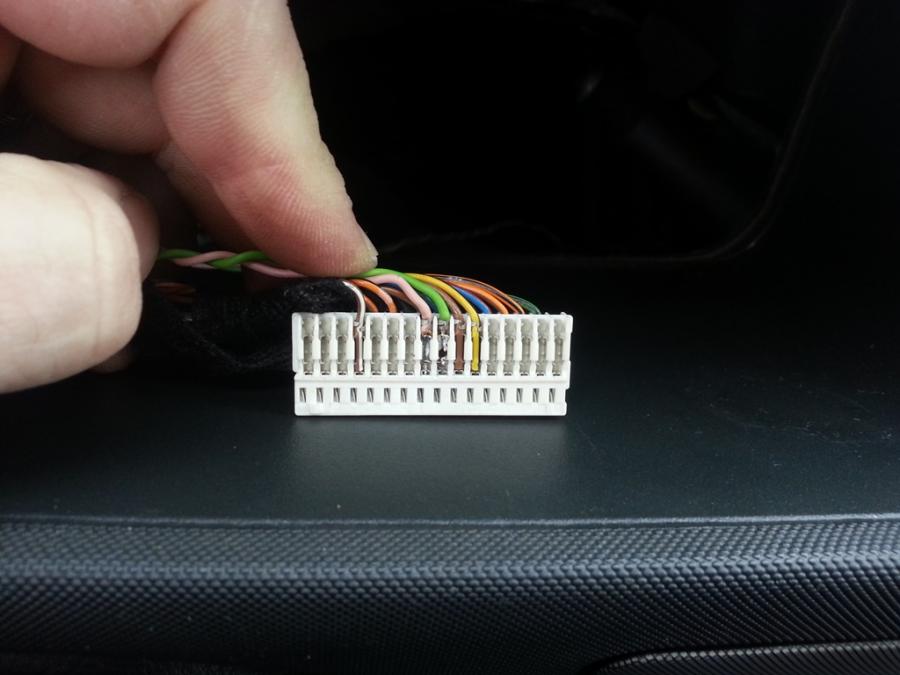

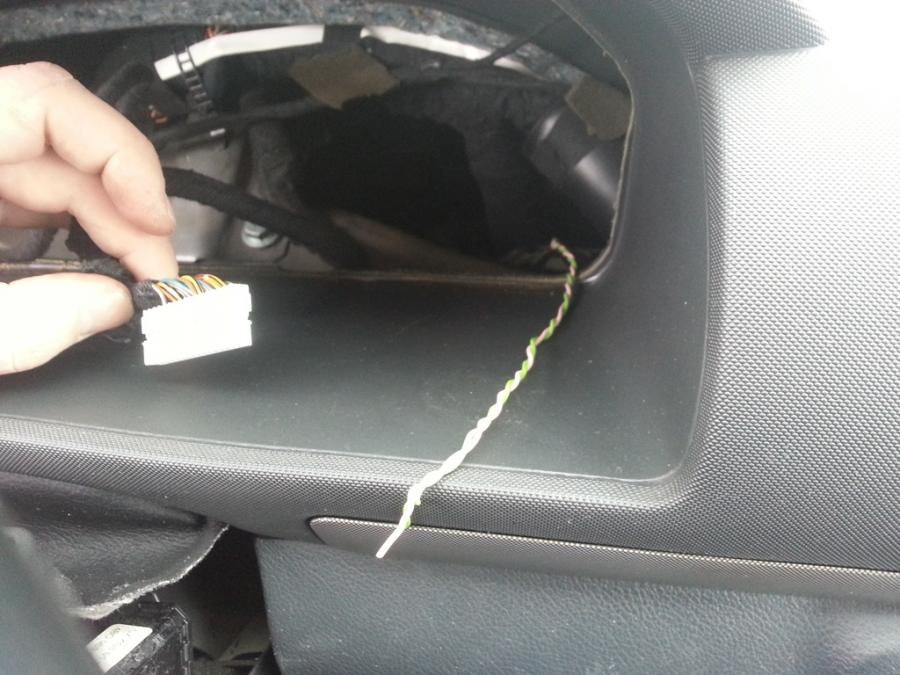

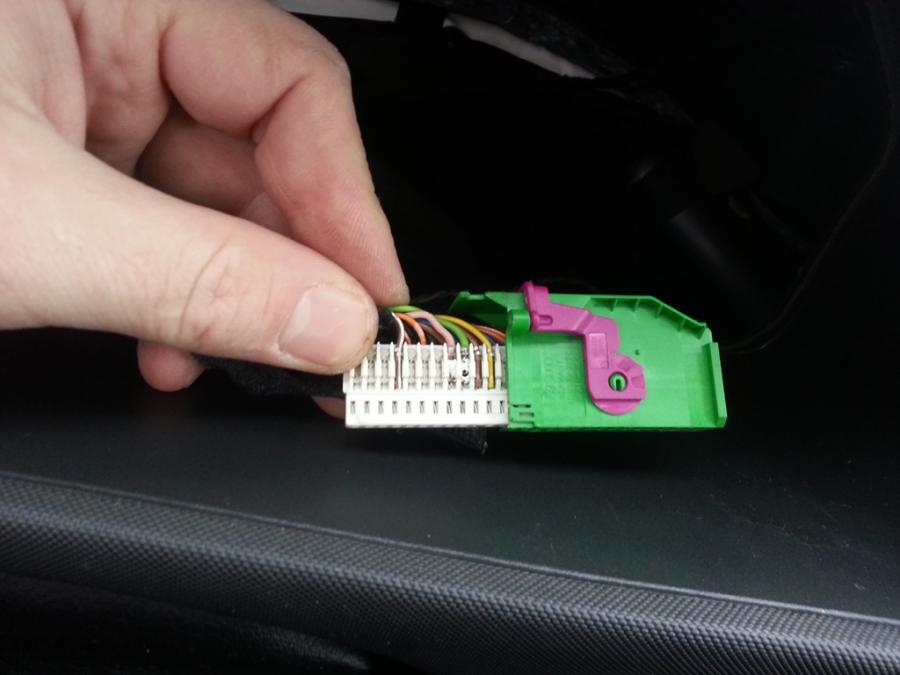

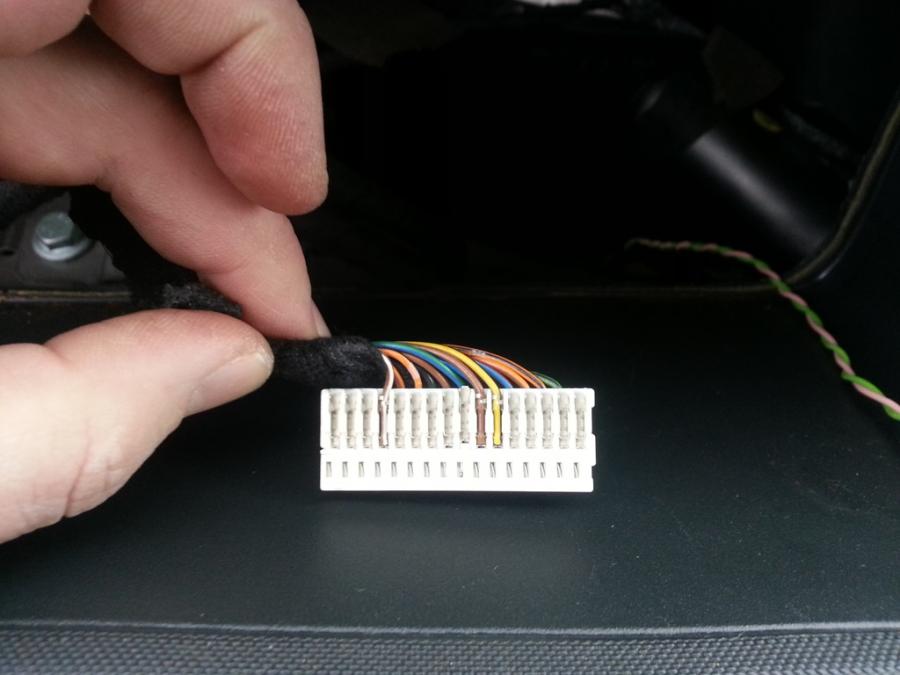

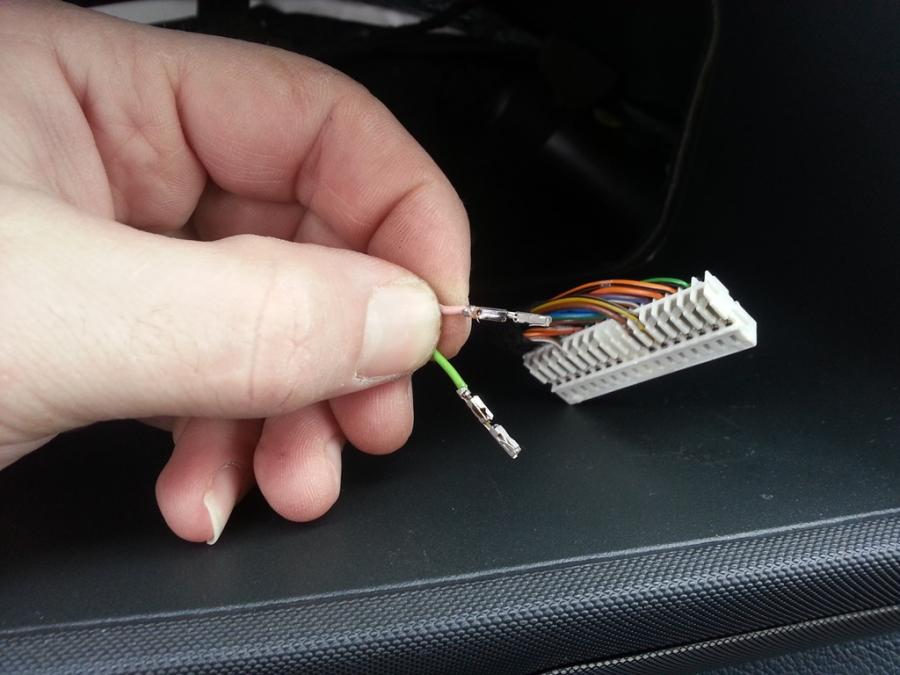

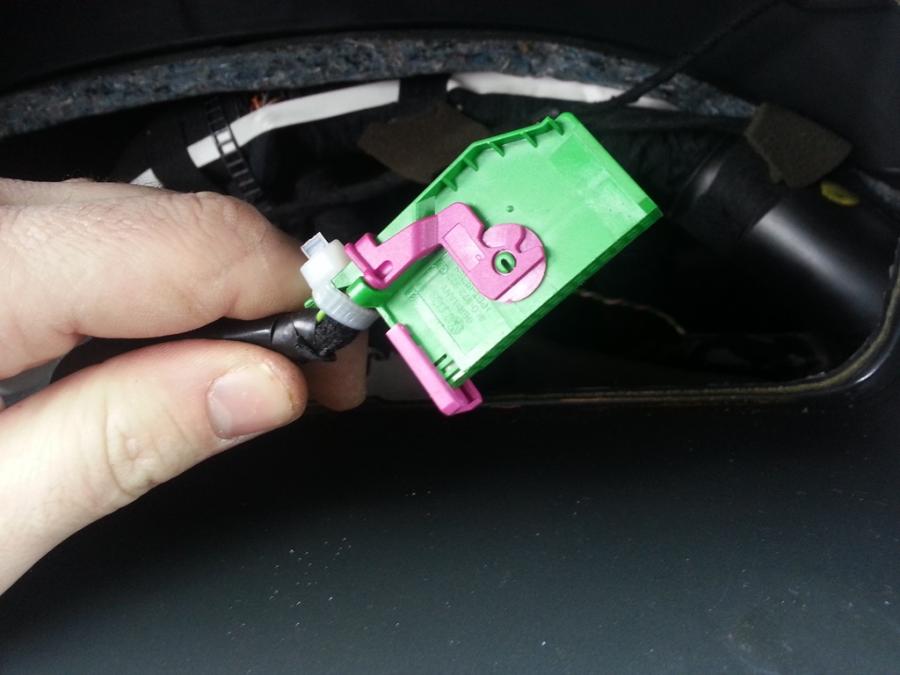

revin cu detalii dupa o luna de inactivitate .....se pare ca ceva nu e ok . Am dat astazi ceasurile jos de la masina , am desfacut mufa verde  din dreapta , am cautat cele doua fire care vin la pinul 8 si 9 dar lipsesc cu desavarsire din cablaj . Am atasat cateva poze cu mufa inainte , dupa lipirea firelor roz si verde (inainte era mov si verde le-am schimbat pt ca  erau scurte ) dar nu s-a schimbat nimic...nu isi seteaza acelasi contrast la iluminare , nu isi ia codul .....

Poti te rog sa imi mai dai ceva sfaturi?



[Al Bundy]

ai verificat daca 8 de la ceasuri se duce in 9 la radio si 9 de la ceasuri la 10 la radio ?



[alynutzu_cvm]

Salut Al.Conform schemei, 8 de la ceasuri se duce in 10 la rcd si 9 e la ceasuri se duce in 9 la rcd, nu?

 In pozele atasate de mine , la poza 4 de ieri :

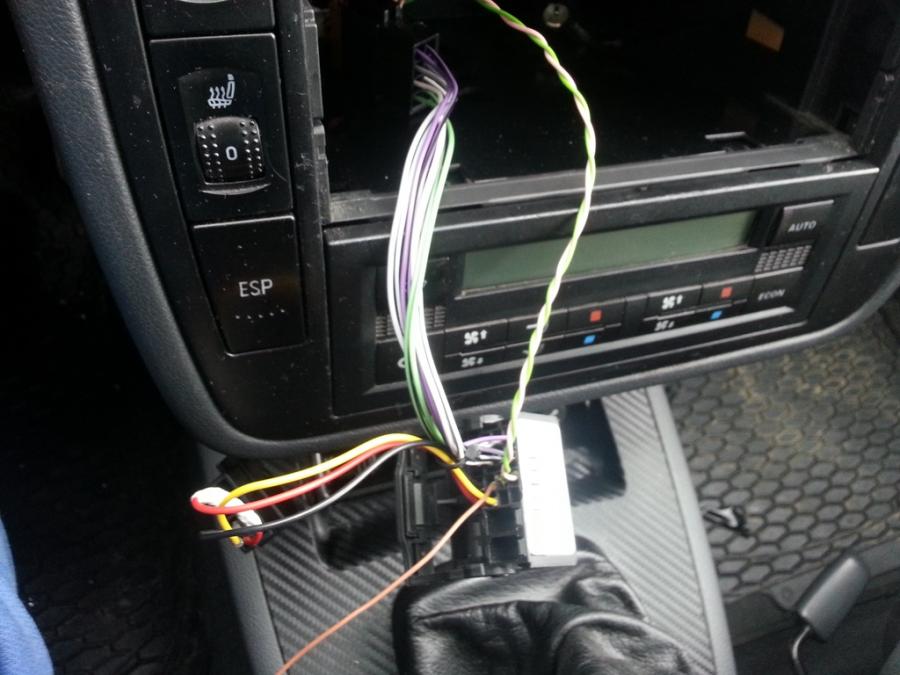

* firul verde can - (pin 8) , se duce in pin 10 la quadlock (fig.5)

* firul crem can+ (pin 9) se duce in pin 9 la quadlock(fig. 5)

Poate gresesc eu ceva...desi nu mi-e clar de ce nu am firele specificate de voi (portocaliu cu maro si portocaliu cu verde) in ceasuri.

Modificat 1 Februarie, 2017 de ForceTurbo
Quote la postul anterior. Atentie, se sanctioneaza!

[Al Bundy]

Firele merg asa cum am scris eu. Si nu le ai ce nu ai avut pe masina radio care sa mearga pe can.

[alynutzu_cvm]

Buna seara. Al, conform spuselor tale am inversat firele 9 cu 10  in quadlock si nu s-a schimbat nimic...aceeasi intensitate,cerinta de a reintroduce codul de fiecare data cand scot si bag cheia...mi-a mancat deja o luna de chin fara rezultat.

[MRC]

Pe mufa quadlock trebuie sa ai doua plusuri permanente, fara plus contact. Ai facut asa?

[alynutzu_cvm]

Salut MRC,ai poze cu mufa mea mai sus atat cea de quadlock cat si cea de dinainte de quadlock care face conexiunea cu masina. Din cate se pare sunt ok....galben si rosu...

[Al Bundy]

PAi ia si masoara, daca ai plus dupa contact nu e ok, trebuie sa ai 2 plusuri permanente.

[hanu]

Puteți să îmi recomandați niste boxe fata pt.rcd 200

Mulțumesc



[F l o r i n]

de ce vrei sa le schimbi pe cele originale - se aud ok, in formula cu rcd200. Daca sunt defecte, eu as opta tot pentru boxele oem - unele aftermarket care sa se auda mai bine, o sa fie destul de scumpe.

[B777PAO]

Buna ziua . Merge montat rcd 200 mp3 pe o skoda octavia 1? Ce mai imi trb sa merga

[F l o r i n]

da, merge - dar masina sa fie dupa 2001 - trebuie trase firele de can la unitate si sa cumperi si mufa quadlock

[sdR+]

On 12/30/2015 at 8:57 AM, F l o r i n said:

Esti la limita... daca masina este immo2 - da, nu o sa lucreze cum trebuie. Nu poate prelua de pe can informatia legata de iluminare pozitie si pornit/oprit din contact. In rest va functiona, o sa fie aprinsa iluminarea la el tot timpul, cat e pornit.



se pot schimba ceasurile in acest caz si poti trece la immo3.



daca este immo 3 - nu.



ca sa vezi ce immo are masina ta, pune contactul si vezi unde apare martorul imobilizatorului - ti-am pus poza sa vezi despre ce e vb

La mine ar trebui sa functioneze ok daca am martorul imobilizatorului in partea dreapta si mai trebuie trase fire pentru can in cazul asta?Am pus o poza cu firele http://imgur.com/a/TKHJE

Ma tenteaza sa mi cumpar unul si vreau sa stiu daca intamplin probleme.





[F l o r i n]

da, daca ai martorul imobilizatorului in vitezometru, este immo 3 masina - va functiona.

Da, trebuie trase firele de can, de la ceasuri sau climatronic (cine are), la RCD.

[puricele]

salut,

am pe masina un rcd 200, pana acum nu am simtit nevoia de intrare auxiliara, dar acum as vrea sa adaptez un fir pentru a putea conecta telefonul/tableta.

am gasit pe internet poza de mai jos, daca, conectez firul de intrare la AUX IN NF-R si AUX IN NF-L este bine?

in meniu nu am buton pentru a comuta pe AUX, cum procedez?

Multumesc!

[cxr2test]

Sunt diferite module,ce poti adapta 3.5mm jack,bluetooth mp3,sd card play,etc

Un exemplu ai aici:



[puricele]

eu vreau sa adaptez xoar un simplu cablu, fara interfata.
