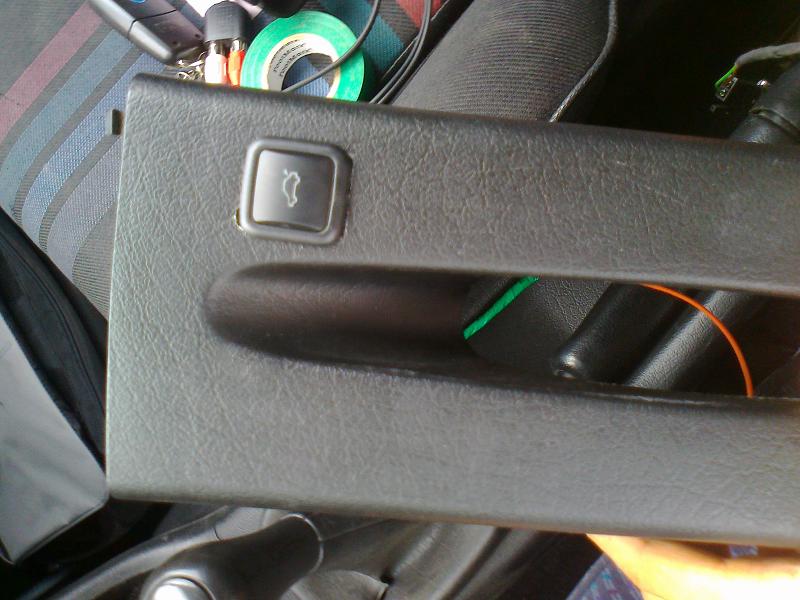

am revenit cu amplificatorul de putere al actuatorului si cu pozitionarea noului buton

:D

[MAS92]

Salut :) Imi poti trimite si mie te rog schema de la geamurile electrice? Mersi

[musteata]

salve..cer scuze moderatorilor daca postez gresit, dar am si eu nevoie de ajutor in urmatoarea problema ca vad ca baietii de aici se pricep mai bn in electrica la G3..... am primit de la cineva 2 macarale electrice pt golful meu, dar pe care nu reusesc sa le leg..am instalatia originala a masinii cu tot cu butoane, dar motorasul de pe macara are decat 2 fire pe cand eu am o mufa lata care ar trebui sa intre in el...intrebarea e urmatoarea: cum reusesc sa leg motorasul respectiv la instalatia mea sa mearga normal...stima...atasez si imagine cu motorasul respectiv

[e13]

Macaraua pe care o ai nu este orginala. Cele originale au un montaj electronic pe ele in care iti intra mufa de care vorbesti. O imperechere a inst originale cu aceste motoare este foarte dificila daca nu chiar imposibila.

[paul_ral]

Se poate face un montaj cu 2 relee.

[diamondextasy]

are cineva scheva schema de la incalzirea in scaune? si de la computerul de bord?.....am ambele instalatii si nu stiu unde si cum sa le leg multumesc anticipat

[paul_ral]

Sper să se înțeleagă.

g3_schemaelectrica_scaune.pdf

[valy_alesu]

salut. ma poti ajuta cu o schema electrica pentru geamuri la un golf 3? eu am geamuri pe masina dar nu stiu daca sunt cele originale sau e vreo improvizatie facuta de propietarii dinaintea mea si nu imi functioneaza cum trebuie. pe langa asta imi mai dau bataie de cap si asezarea papucilor pe butoane. as fi foarte recunoscator daca mai putea ajuta. cu stima badea valentin florin.(email: valy_alesu@yahoo.com)

[SethBv]

Daca ai papuci pe butoane si nu mufe e clar ca nu sunt originale.

Schemele sunt aici http://vwforum.ro/index.php?app=core&module=attach&section=attach&attach_id=238229

Modificat 17 Octombrie, 2012 de SethBv

[valy_alesu]

Pentru cine doreste am in format electronic schemele electronice :ABS, airbag,aer conditionat,cruise-control,scaune incalzite,geamuri electrice,pozitionarea mufelor pe placa cu relee, etc.

te rog mult ma poti ajuta cu o schema pt geamuri la un golf 3 si o schema cu butoanele sau ceva de gen pt ca nu stiu cum vin firele in buton. raman dator!!! multumesc!

[valy_alesu]

Daca ai papuci pe butoane si nu mufe e clar ca nu sunt originale.

Schemele sunt aici http://vwforum.promo...ttach_id=238229

multumesc pentru ajutor SethBv. imi vor fi de mare ajutor schemele. app daca ma poti lamuri cu butoanele...cum adik mufe la butoane? sau e vb de mufele dintre usa si stalpul masinii? pentru ca aceste butoane le am cumparat noi din magazin si legatura cu macaraua se face prin papuci. o sa revin cu poze cu macaraua pe care o detin...

[SethBv]

Sunt niste mufe care intra in butoanele alea, nu cu papuci cum ai tu

Modificat 17 Octombrie, 2012 de SethBv

[paul_ral]

Scheme pentru geamuri electrice pentru Jetta au fost indicate prin link de SethBv. Mai pun niste scheme pe care le am prin calculator, sunt un pic mai încâlcite, dar sper să te descurci.

g3_schemaelectrica_geamuri.pdf

g3_schemaelectrica_power_windows.pdf

[SethBv]

Ca tot veni vorba de scheme electrice am si eu o "problema" mi-am luat toata instalatia de oglinzi electrice si geamuri electrice pentru golful din semnatura. Oglinzile si geamurile le-am legat, sunt ok, dar nu stiu unde ma pot lega cu incalzirea oglinzilor, stiu ca la butonul de dezaburire dar nu imi dau seama cum erau legate de fabrica si nu as vrea sa tai firele si sa le prelungesc pana la buton (nici nu imi dau seama ce culori ar trebui sa aiba din scheme). Problema e ca instalatia din usi e de pe golf 3 in 2 usi iar cea din masina de pe passat in 4 usi, mai am 2 mufe ramase in aer laga panoul de sigurante una cu 8 pini si una cu 6, una din ele banuiesc ca este de la geamurile de pe spate dar cealalta nu stiu...Poate cineva care a mai dezmembrat masini sau si-a pus geamuri/oglinzi ma poate ajuta si pe mine :)

Modificat 18 Octombrie, 2012 de SethBv

[phun]

Pai vezi ca eu asa le-am facut. Ca nu a avut masina oglinzi incalzite din fabrica si i-am pus eu. Instalati-a i-am tras-o de la butonul dezaburirii lunetei. Merge tzais.

[SethBv]

Ce fire ai tras? culorile...e vreo mufa sau trebuie taiate firele?

Modificat 19 Octombrie, 2012 de SethBv

[phun]

Le suntesti. Stai ca uite acum cobor eu la masina si iti fac o poza. Ca mi-am dat si eu butonul jos de la dezaburire sa ii repar lumina. S-a nimerit tocmai bine.

[b-66-six]

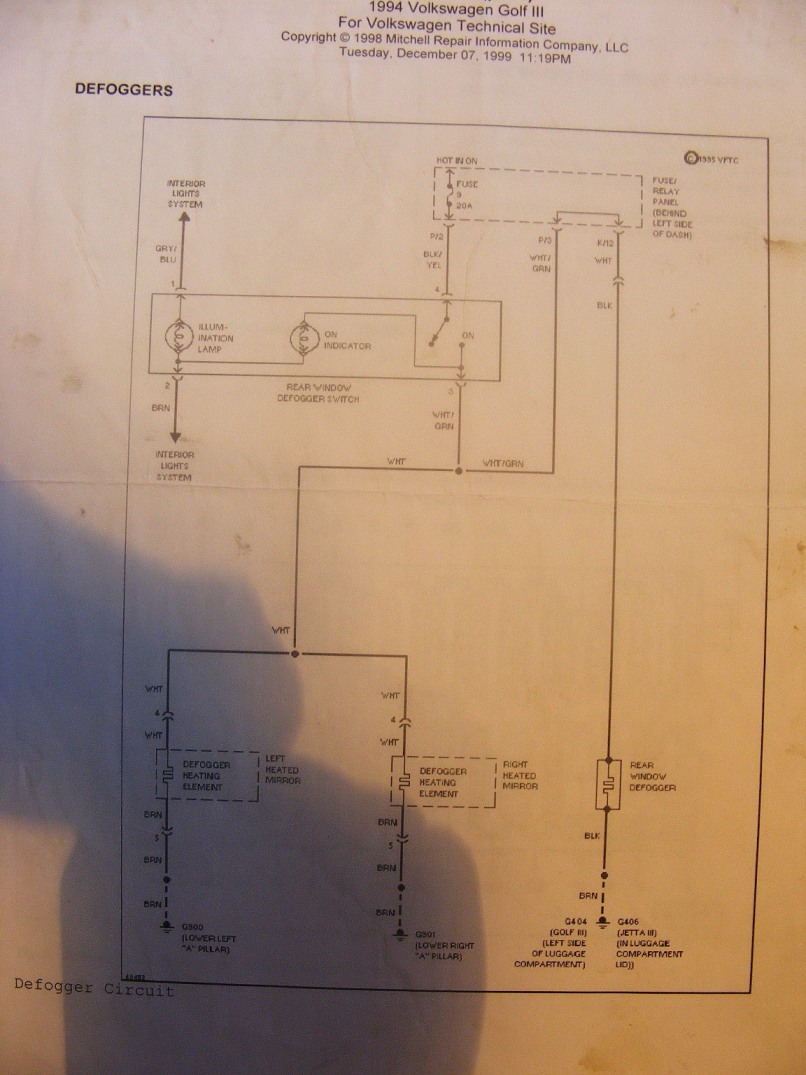

Cu firul de la incalzirea oglinzilor trebuie sa ajungi in mufa K pinul 12 de la tabloul de sigurante. Instalatia de oglinzi la mine are un fir alb cu o mufa alba care am cuplat-o cu o alta mufa alba care era libera deasupra releelor.

Modificat 19 Octombrie, 2012 de b-66-six

[SethBv]

Problema e ca nu mai am nici o mufa alba "in aer", am instalatia oglinzilor cu tot cu instalatia geamurilor, singurele mufe care au ramas in aer au 6 pini respectiv 8. Una din ele stiu sigur ca este de la geamurile spate pentru ca instalatia provine de pe o masina in 4 usi. In manunchiul de fire nu am nici un fir alb sau maro cum scrie in schema. Mi se pare ca instalatia provinde de pe un passat b4 si probabil difera culorile.

[b-66-six]

identifica firul care vine de la incalzirea oglinzii si te legi cu el ori in spatele tabloului de sigurante pe pinul 12 mufa K (daca nu stii care e iti pun o poza), ori la firul care pleaca de la butonul de degivrare a lunetei (cel gros alb/verde)

[SethBv]

Te rog sa pui o poza cu mufa K, am o mufa alba cu un fir alb de la instalatia masinii dupa panou de asta zici? o sa actionez butonul de degrivare si o sa masor daca am curent pe acea mufa. Masa mai trebuie legata sau este comuna cu masa geamurilor?

Modificat 19 Octombrie, 2012 de SethBv

[b-66-six]

Masoara cand actionezi butonul de degivrare (cu motorul pornit) si vezi daca ai 12V pe ea. Masa e comuna cu cea a geamurilor

Modificat 19 Octombrie, 2012 de b-66-six

[phun]

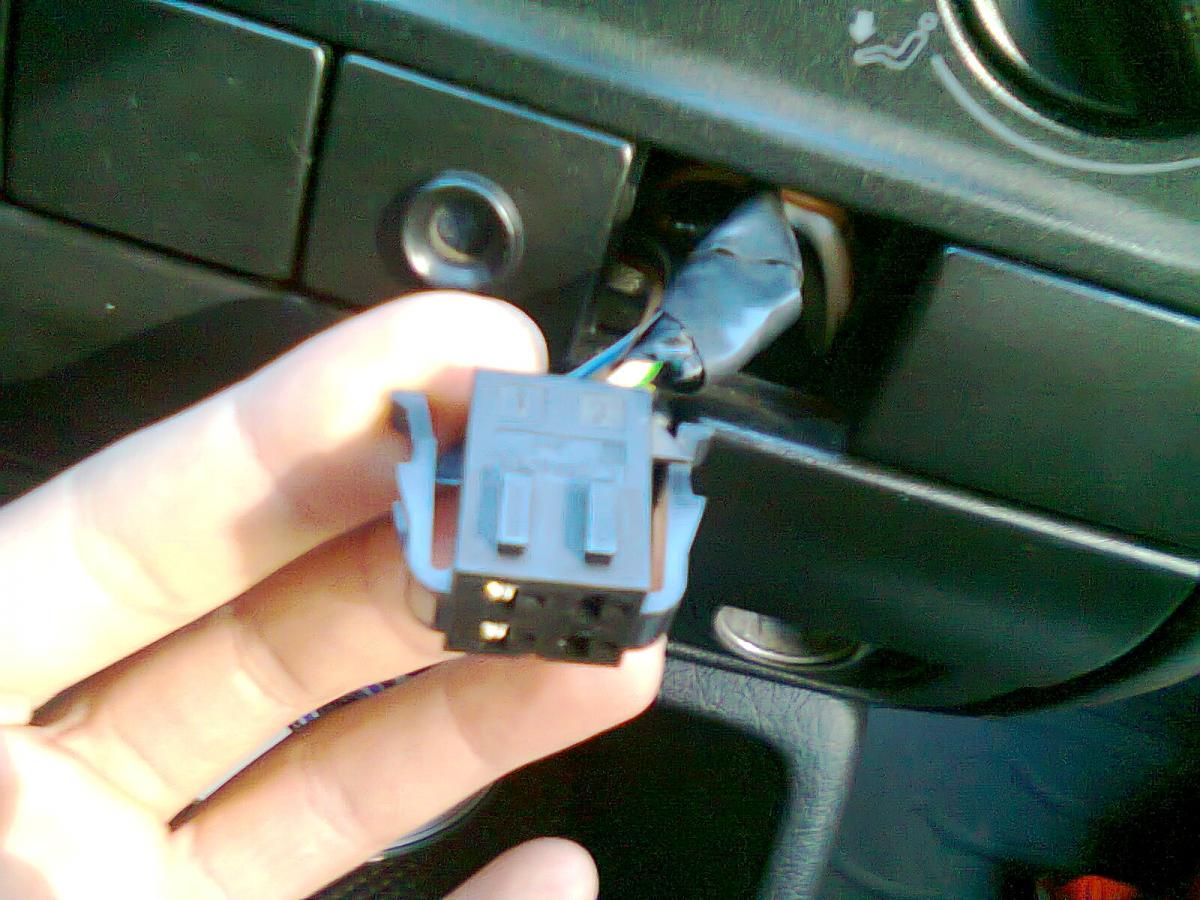

Eu am facut in felul urmator. Cu PLUS pentru oglinzi m-am legat de firul gros de culoare alba cu dunga verde (pe mufa este pinul cu nr 3). MINUS am luat de la un surub care vine oglinda prinsa de usa. M-am uitat in DIY-ul de aici de pe forum.

Uite poze cu legaturile de la mufa mea.

[SethBv]

Am descoperit firul, mai trebuie doar sa il leg, este ab-verde cel de la incalzirea oglinzilor. Multumesc pentru ajutor.

Modificat 19 Octombrie, 2012 de SethBv

[phun]

:icon_thumleft: Ala e da. Cu placere.
