Scheme electrice Golf3/Vento

[DAGVW]

Salut ,,, cine are sa_mi dea si mie scheme electrice cu geamuri,,si ac manual,, multumesc :icon_bounce:

[paul_ral]

Scheme

g3_schemaelectrica_ac.pdf

g3_schemaelectrica_geamuri.pdf

[colt45ro]

Salut Paul , Mi-am achizitionat si eu de curand un VW golf 3 cabrio din 94 si am probleme cu urmatoarele: proiectoare ceata, semnale , butoane geamuri si incalzire(ventilator.)Imi poti trimite si mie pe mail daca ai ceva pentru el. Multumesc.

[paul_ral]

da-mi mailul tau si iti trimit

[munteanusergiu]

poti sa imi trimiti si mie schema iluminare bord si aeroterma , pe adresa mea de mail munteanu.sergiu83@yahoo.com

[DRX]

salut ! am o nelamurire in legatura cu bujiile..unde gasesc si eu releul pentru bujii incandescente la un golf 3 :-??

am ramas intr`o dimineata cu buza umflata deoarece nu pornea masina...ce sa aibe..ce sa aibe? am mai intrebat pe unu si altu si am primit raspunsuri la fel: bujiile trebuie schimbate.

bun! inainte sa schimb bujiile sun pe un prieten sa intreb daca are vreo problema cand desfac teava de la injector ca sa ajung la bujii si el ma invata sa fac o improvizatie ca sa vad daca sunt bujiile stricate..si anume: sa conectez un fir de pe plusul bateriei la bujii cam 10-12 secunde apoi sa ii dau cheie. am ramas uimit ca a luat`o la sfert de cheie..pornire ce nu a avut de cand am cumparat`o...dupa ce am facut proba cu improvizatia am mai dat o cheie sa incerc sa o pornesc si rezultate zero !! apoi l`am sunat sa ii spun ca a pornit si mi`a zis sa schimb releul de bujii incandescente...credeti ca se va rezolva problema? :D:D

astept raspuns va rog mult

[paul_ral]

Este ultimul din dreapta pe randul de jos cum te uiti la blocul de relee. Are inscris unul din nr. 102, 103, 104 sau 142. Din cate stiu exista si o siguranta in compartimentul motor de 60 A. Verific-o si pe aceea.

[mihai_mihai]

Este sigur ca bujiile nu primesc curent,asa am patit si eu la un T4,numai ca la T4 mai are si o siguranta de putere inseriata intre releu si bujii si era arsa siguranta,nu stiu cum e la G3 daca are acea siguranta,daca nu are sigur este releul defect.

PS in timp ce iti scriam ti-a raspuns si Paul.

Modificat 9 Noiembrie, 2011 de mihai_mihai

[Bujic?.Bogdan]

Vreau si eu, te rog !

[paul_ral]

Ti-am trimis pe mail

[MickeyEXC]

pe schemele electrice sunt si scheme cu mufele din instalatie ?

care unde vin ? ms

[paul_ral]

fiecare mufă are un cod, sunt notate cu "T" si un număr sau un număr însoțit de o literă scrisă cu minuscule care indică numărul de pini. după această codificare este un" / "urmat de o cifră care reprezinta numărul pinului în cauză. Locația mufei este prezentată în nota de subsol.

[bota92]

si eu as dori o schema cu toate firele electrice ce intra in tabloul de sigurante si relee daca se poate

alexandru.bota92@yahoo.com Va multumesc!!!

[rares F.]

Vreau sa instalez pe un golf 3 in 4 portiere geamuri electrice.AM facut rost de toate piesele,insa nu am mufele de legatura.Asa ca rog pe cineva sa ma ajute cu ordinea firelor care ies din comanda fata stanga,cum e in poza atasata.Am niste mufe de conatact,insa nu stiu care si cum sa le leg.Stiu ca imi trebuie un fir pt masa,unul pt plus,altele pt iluminat butoanele si comada la motoras,insa nu stiu care si cum sunt.Multumesc!

Modificat 2 Februarie, 2012 de rares F.

[paul_ral]

vezi schema din postul 302.

[cocopicasso]

^{salut paul ....vad ca tu esti specialistul :).....daca poti trimite-mi si mie schema cu semnificatia firelor ce intra in mufa ceasurilor bord sa nu mai tot caut :)....vreau sa fac o adaptare la digifiz de golf 2 :) ... ( serdean.cosmin@gmail.com)....multumesc anticipat.}

[paul_ral]

Aici ai semnificatia pinilor.

inst_clust_g_93.pdf

[marif]

Am cumparat o caroserie g3 cu climatronic pe care vreau sa o instalez pe vw wento 1,9 tdi. Cand sa ma apuc de treaba am observat ca baieti m iau taiat firele care duc la releul lung FCM si au taiat si mufa de la calculator .

la fcm la mufa cu 4 pini am 3fire si anume fir rosu gros care duce la borna baterie , fir rosu cu gri gros , fir rosu cu alb gros

la mufa cu 10 pini am 7 fire de la mufa T12 vin 4 fire si anume = megru cu galben ; galben cu rosu ; gri cu verde ; si verde cu alb acestea intra in releu ; si de aici pleaca 3 fire si anume - fir rosu cu galben la sonda apa ; -fir verde cu negru la compresor ; -si maro cu verde care duce la compresor si la ventilator .

Asi vrea sa stiu la ce pini sa lipesc firele taiate la FCM . SI de la mufa T12 PINUL 2 FIR VERDE la ECU ? SI PIN 3 FIR ALBASTRU TOT la ECU ? MULTUMESC :exclaim:

[paul_ral]

Ce motorizare avea mașina de pe care ai luat climatronicul. Îți pot da o schemă pentru 1,8 sau 2.0. Te poți documenta si petopicul pe care l-am deschis in subaria DIY

[marif]

Golful de pe care am luat climatronicul era tot 1.9 tdi ca si vento.

As avea rugamintea daca ai putea sa-mi spui care din aceste doua relee ar trebui folosit pentru climatronic:

- FCM 357 919 506 - are un cerculet alb

- FCM 357 919 506 A -are doua cerculete albe

Mersi.

[paul_ral]

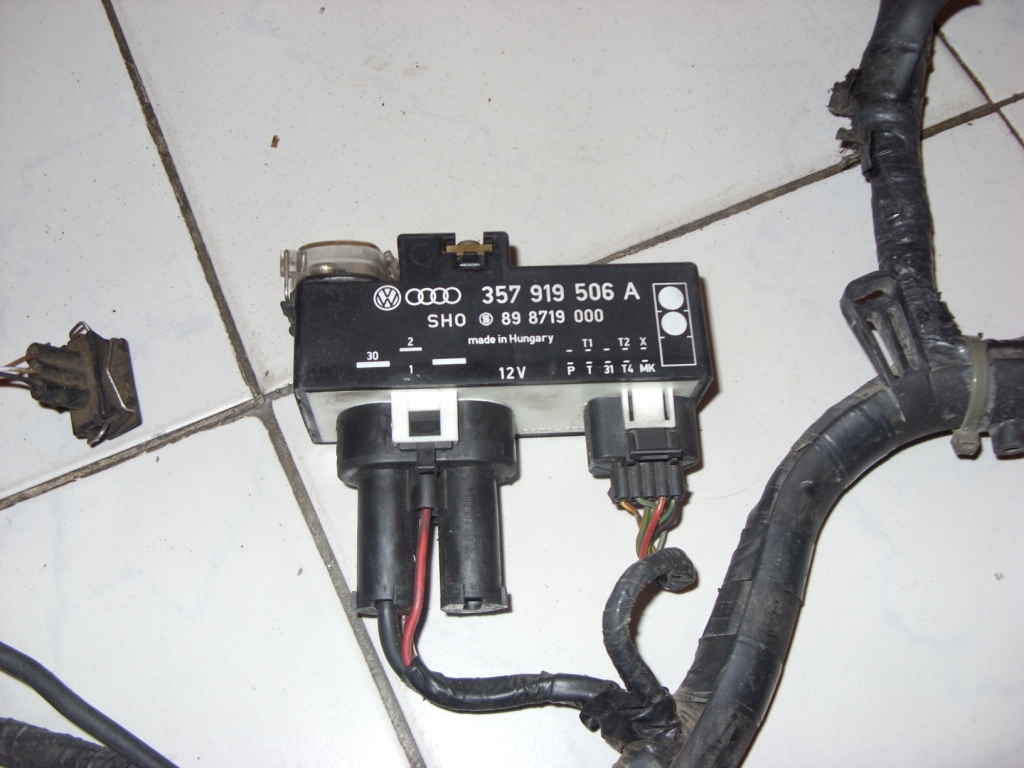

S-au utilizat ambele variante, cel care are un sigur cerculeț este folosit în cazul variantelor cu 3 viteze la ventilatorul radiatorului de răcire. Eu am varianta cu 2 cerculete, in acest caz, doar 8 pini din 10 sunt conectați, vezi foto.

schema climatronic golf 3 originala.pdf

Modificat 18 Martie, 2012 de paul_ral

[chelu1.6]

salut. care e semnificatia firelor de la butonul pentru dezaburire luneta? are urmatoarele fire: maro subtire (cred ca e masa), albastru/gri subtire, alb/verde gros, negru/galben gros.. va multumesc

[b-66-six]

maro = masa

gri/albastru = + lumini interior (cand aprinzi pozitiile/ farurile se aprinde simbolul de pe buton)

negru/galben = + din blocul de relee (siguranta 9 de 20A)

alb/verde = din comutator spre luneta

[marif]

iti multumesc pt schieme paul ral dar eu nu sunt electrician si nu pricep nimic din acele desene ,iar electricieni de aici au spus ca nu se baga la asa ceva. daca gasesc alta instalatie sau sa o lipesc pe a mea ne apucam de lucru .daca i mi poti spune firul de culoare ... se lipeste la pinul nr ....ar fi perfect .as dori sa te sun daca se poate .........................

[paul_ral]

Dacă îmi poti trimite prin posta instalația ti-o fac eu. E destul de greoi ca să discutam si aici, si pe telefon, fiecare fir ce și cum...îți dai seama, nu pot ține minte pe de rost legăturile. Un electrician bun, cu schema în față, rezolva problema, însă sunt comozi.

Ai telefonul meu în profil.

Modificat 20 Martie, 2012 de paul_ral
