Salutare,



Pentru faptul ca nu gasesc informatii suficiente referitoare la acest subiect, doresc sa deschid aici un topic cu toate detaliile pentru cine mai mare nevoie.



Am sunat la Audi in Cluj-Napoca si costul pentru aceasta operatie se incadreaza undeva intre 3500 si 3800lei.



Am decis sa fac acest retrofit sigur, pe masina mea un Audi A4 B9 2018, 2.0TDI, 150 cai.



Am cumparat kit-ul de aici : https://www.carsystems.eu/ami-audi-music-interface-8-pin-wiring-harness-aux-in-and-2x-usb-audio-interface-control-module,id4095.html



Urmeaza sa fac montajul, dar inainte sa desfac orice plastic, nu sunt 100% sigur unde vine conectat fiecare cablu din cablajul achizitionat.



Cei de la CarSystems mi-au transmis urmatoarea informatie:



1.⁠ ⁠Red/Yellow- +12V Fuse no.5 (5A) on fuse holder SC, on left under dash panel
2.⁠ ⁠Brown - GND Earth Point in front left footwell
3.⁠ ⁠Violet/Red - Illumiantion signal - Pin no.1, 54-pin connector black, onboard supply control unit (BCM), on left A-pillar



si acest clip: Audi B9 8W carplay / AA installation activation only original components without third party devices





Ma poate indruma cineva mai exact unde vin montate firele din cablaj?



Tin sa mentionez ca masina a venit echipata cu Virtual cockpit.



Multumesc frumos.







[mede]

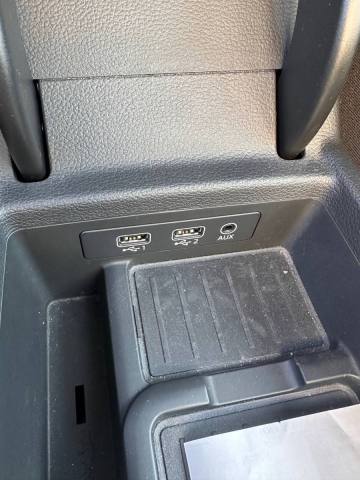

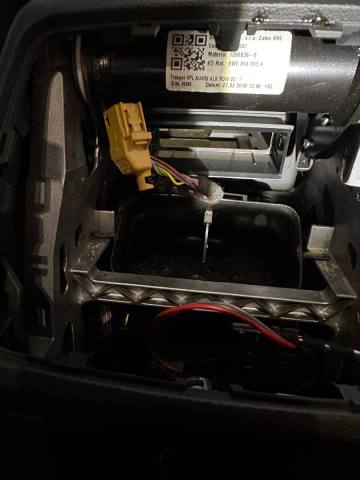

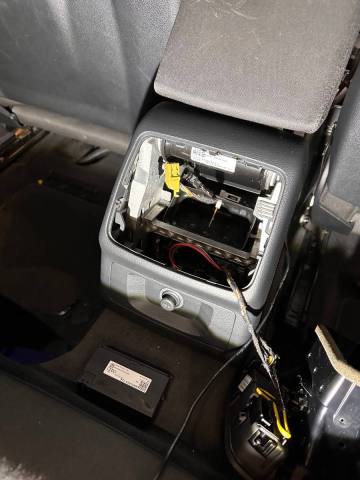

Am inceput cu montajul modulului din cotiera.
Pentru a avea acces trebuie inlaturata grila de ventilatie.
O data montat modulul, am conectate cele doua mufe, care au venit cu cablajul. Cea verde si cea neagra.

Mai departe am dat jos torpedoul, urmarind topicul asta (https://thecarplayer.com/blogs/news/carplay-installation-tutorial-on-audi-a4-b9)

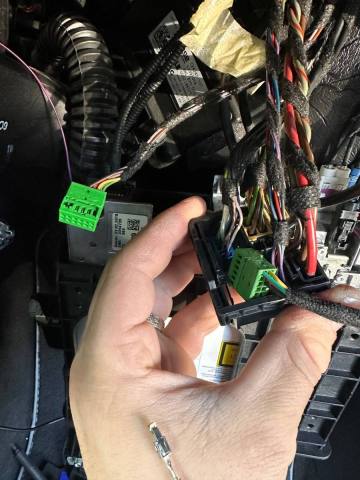

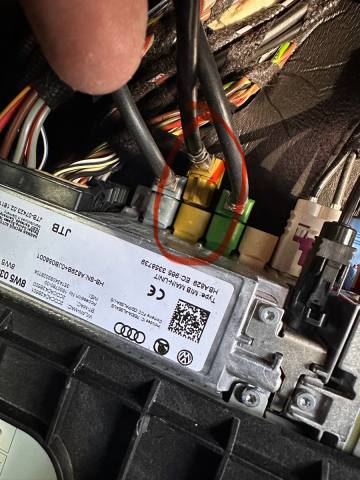

Iar in spatele unitatii media, am conectat mufa rotunda maronie. Mufa verde am înlocuit-o cu mufa verde care a venit in cablaj.

Si mi-au ramas de conectat 3 fire.

Maro - masa - inca nu stiu exact unde vine

Mov - iluminarea modulului - inca nu stiu exact unde vine

Rosu cu galben - 12V - inca nu stiu exact unde vine.



Revin cu info, cand o sa aflu unde vin conectate.

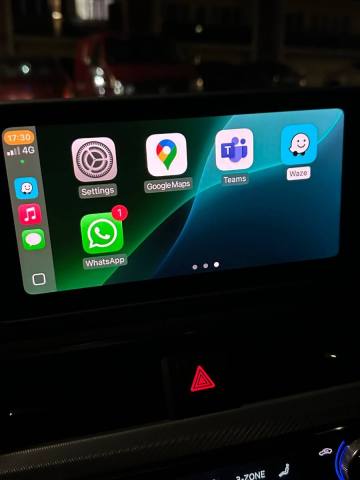

Dupa montajul fizic, activarea modulului Carplay se face online in maxim 15min.

Pentru asta e nevoie de un SD card de minim 16GB si de ajutorul lui Bogdan : (0747) 853 423



Modificat 28 Octombrie de mede

[mede]

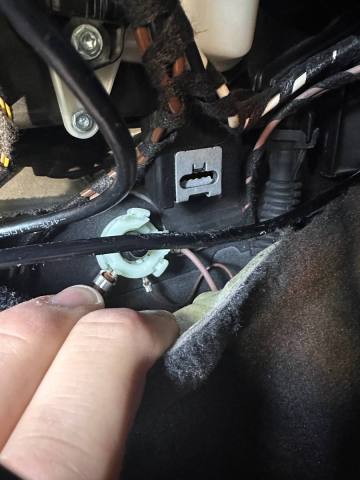

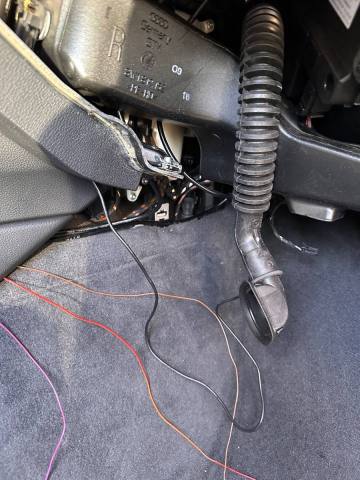

Maro - masa - l-am conectat in stanga jos sub torpedou

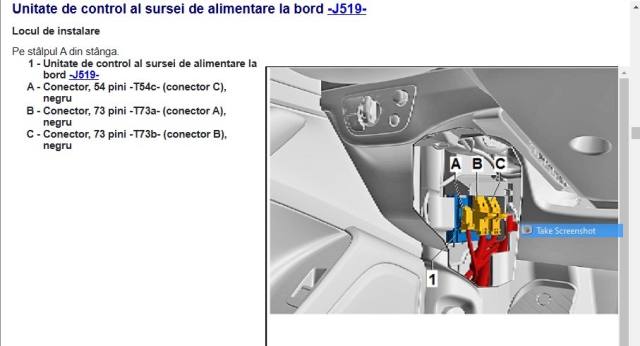

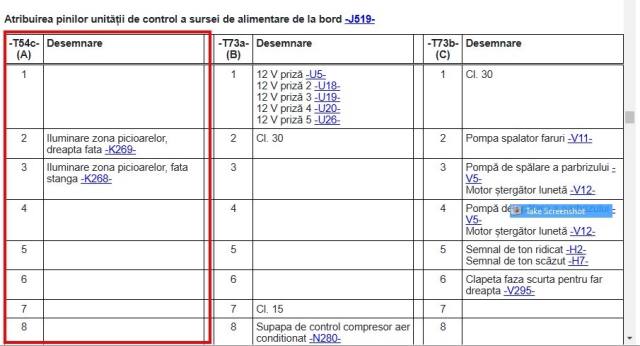

Mov - iluminare modul. Trebuie conectat in Mufa A din BCM, pinul 1.

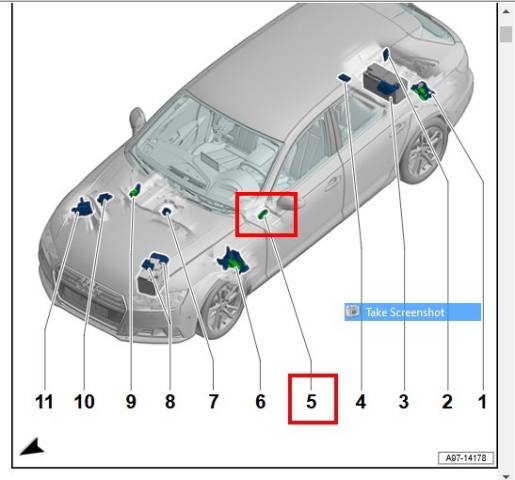

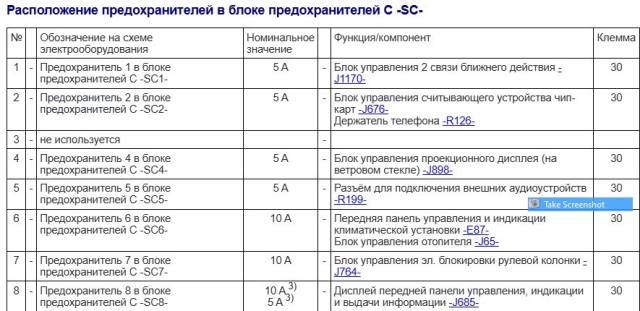

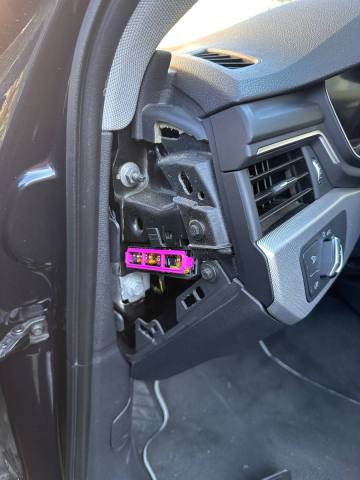

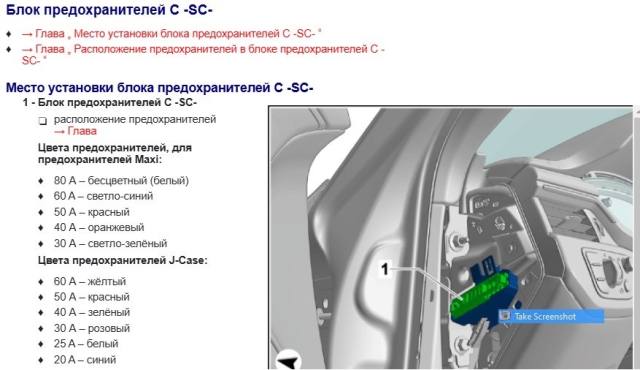

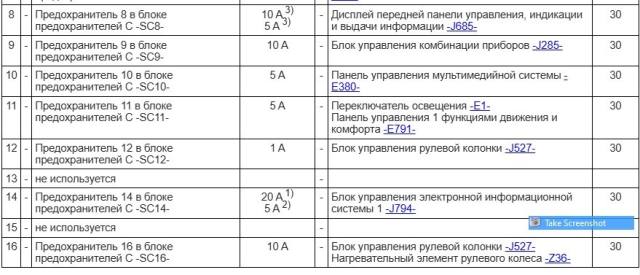

Rosu /galben 12V in mufa din stapul drept, siguranta nr.5
