Turometrul nu functioneaza, martor ABS, airbag, presiune ulei, frana de mana aprinsi

[theoane]

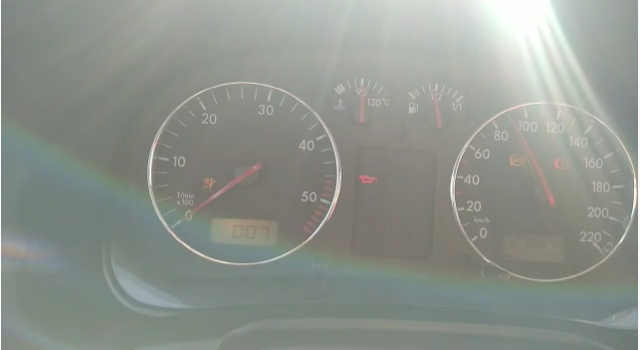

Salut si AJUTOR, la masina din semnatura.

In timpul mersului, masina era pe pilot automat, m-am ales cu urmatoarele probleme:

 - turometrul nu functioneaza

- ABS aprins

- Airbag aprins

- Martor presiune ulei aprins

- iconita de frana de mana se aprinde intermitent.



Vitezometrul functioneaza, apa, combustibil de asemenea.



Am facut o scnare, am incercat sa sterg din erori fara succes.

Ce s-a facut la masina hardwere:

- inlaturate pe rand toate modulele: abs, airbag, navigatie, schimbate ceasurile de bord (s-a facut immo off), am schimbat si calculatorul masinii.

Ceva este in scurt, slabit....etc.

atasez si scanul masinii si ce mai am, oricine e binevenit cu o parere.



New Text Document (2).txt

Modificat 26 August, 2022 de theoane

[xmisterx]

În primul rand verifica starea panoului și a siguranțelor de pe baterie, verifica legăturile la masa.

[theoane]

Le-am verificat, sunt ok

[F l o r i n]

Verifica firele de can. Probeaza cu alte ceasuri

[theoane]

Ceasurile le.am schimbat prima data...era varianta cea mai usoara...

Acum a ramas verificarea firelor de can...munca de chinez

[F l o r i n]

Nu era trecut in lista cu inlocuite...

Dar ce an este, ce cod motor? De pe telefon nu se vede semnatura

[theoane]

1.9 ALH, 2002.

Fire de CAN, nici nu stiu de unde sa incep.

La toate modulele, airbag, abs, ECU, s.a dat cu spray de contacte, s.a verificat si mufele ce se afla deasupra releelor la baza parbrizului, accesul se face pe la stergatoare, era tot uscat, curat.



Modificat 27 August, 2022 de theoane

[xmisterx]

Din scanarea postata de tine în primul post reiese faptul ca sunt probleme de comunicare între calculatoare, trebuie verificat cablajul can, daca-mi amintesc bine este un punct comun pt toate, în zona aia ar fi problema.

Modificat 27 August, 2022 de xmisterx

[theoane]

Da...si unde sa incep? N.am nici o idee

[F l o r i n]

40 minutes ago, xmisterx said:

Din scanarea postata de tine în primul post reiese faptul ca sunt probleme de comunicare între calculatoare, trebuie verificat cablajul can, daca-mi amintesc bine este un punct comun pt toate, în zona aia ar fi problema.

Exista multe astfel de puncte, nu doar unul...si nu sunt mereu accesibile...din pacate

Daca nu, suspendat circuitul original si tras de proba, catre fiecare modul

[theoane]

Daca trag de proba din cutia cu mufe de la baza parbrizului de unde vin firele direct de la ECU direct la ceasurile de bord, stric ceva?

Momentan nu am nici o schema electrica, caut de cateva zile

Modificat 28 August, 2022 de theoane

[F l o r i n]

Nu, dar trebuie suspendate cele originale si trase altele de proba

[theoane]

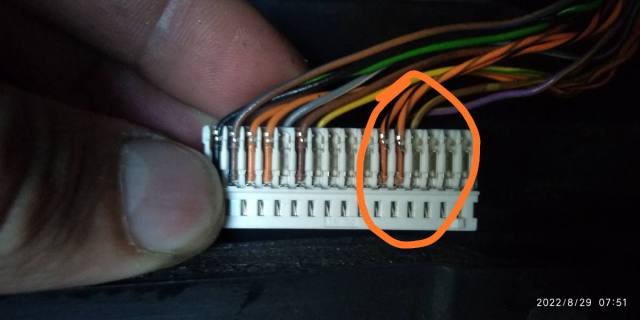

Nu am tensiune aici pin 27 si 28

[lupo_bv]

Uite nişte scheme, poate te ajută

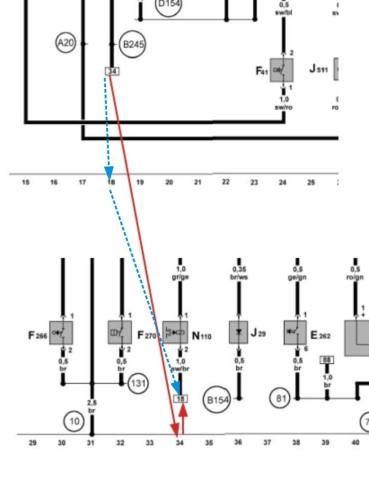

Mai întâi verifică dacă în mufa fiecărui calculator implicat ai tensiunile de alimentare şi masele. Apoi cu multimetrul verifică interconectările dintre mufele calculatoarelor. Vezi că pe scheme ai şi indicaţii despre mufele pe unde trec firele. Ţi-am pus şi o indicaţie ca să afli unde se duc firele care se opresc într-un dreptunghi cu număr pe el.

interconectare module.pdf puncte masa.pdf ALH airbag.pdf ALH abs.pdf ALH computer bord.pdf ALH ECU.pdf ALH can bus.pdf

[F l o r i n]

59 minutes ago, theoane said:

Nu am tensiune aici pin 27 si 28

Sunt fire de can...nu 12v

[theoane]

Pe celelalte 2 din stg am 2.5 si 3.2v

[theoane]

REZOLVAT.



am verificat sa am tensiune..2.4v si 3.2, nu mai stiu valorile exacte.

Aveam tensiune pe Airbag, Abs, navigatie...

Am verificat continuitatea la fiecare fir CAN, aveau toate.

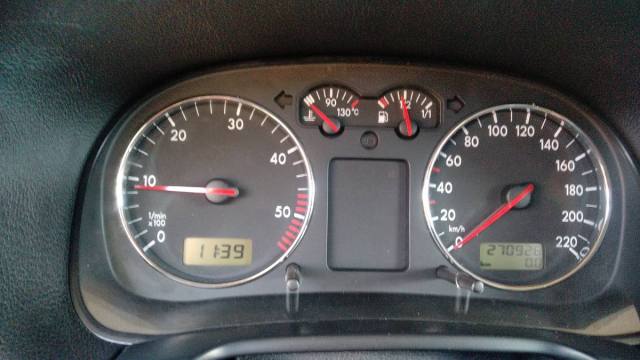

Am montat si acum functioneaza.

A fost/este ceva intermitent. ce e drept, acum functioneaza.

Multumesc tuturor pt suport si ajutor



Modificat 29 August, 2022 de theoane

[F l o r i n]

Can urile le verifici cu osciloscop ul, sa vezi ce semnal primesti.

Daca s-a rezolvat, monitorizeaza....
