Retrofit AID (Active Info Display) / Navigatie Columbus MIB2.5


Recommended Posts

sabinx
Posted (edited)

Salutare,

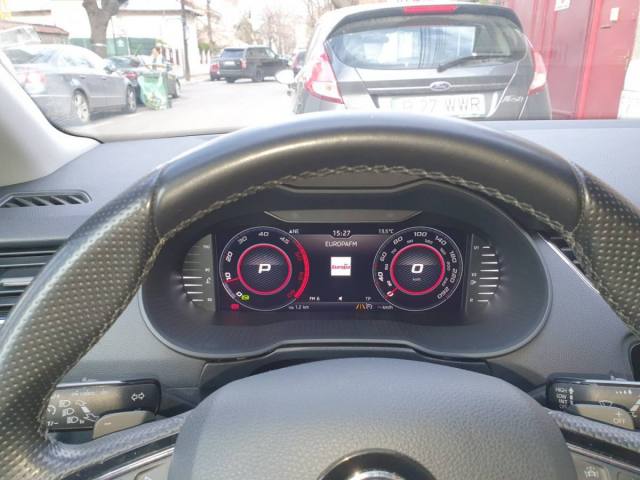

Urmand exemplul colegului B98XAL, m-am decis sa fac acest retrofit si anume AID (active info display).

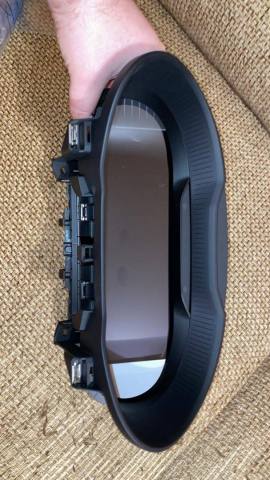

In primul rand avem nevoie de piesa: 5E0920790A.

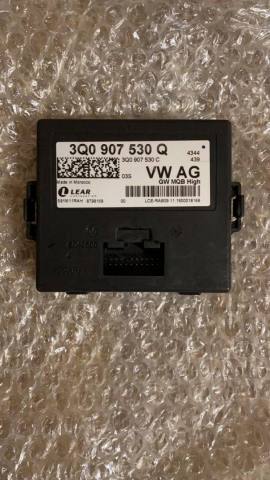

Pentru configurarea din interiorul cercurilor avem nevoie de gateway 3Q. (Varianta de pe Octavia FL). Intrucat eu am gateway 5Q am comandat piesa. Este necesar sa facem component protection si pt gateway.

Totodata pentru a schimba modurile de vizualizare si pt o configurare usoara a informatiilor din interiorul cercurilor avem nevoie de comenzi de volan (varianta de pe Octavia FL), si nu in ultimul rand pentru a beneficia de toate functiile trecem la unitatea Columbus MIB 2.5.

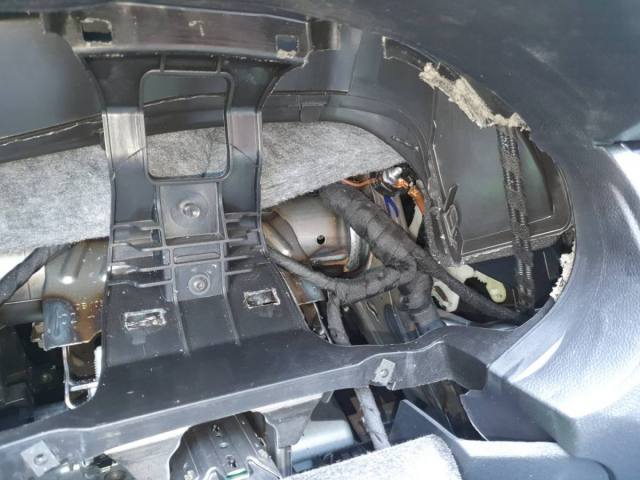

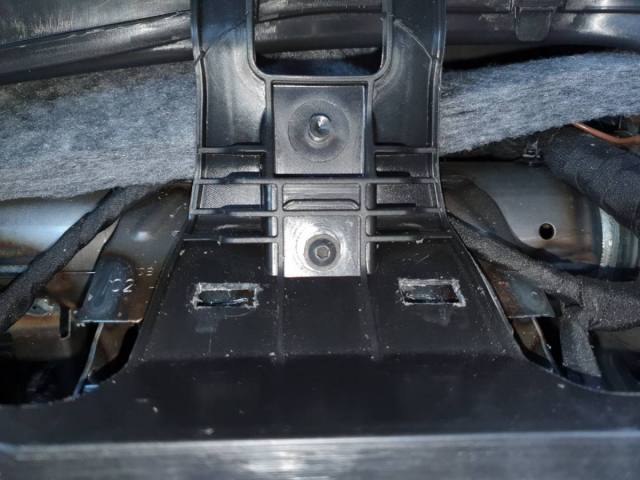

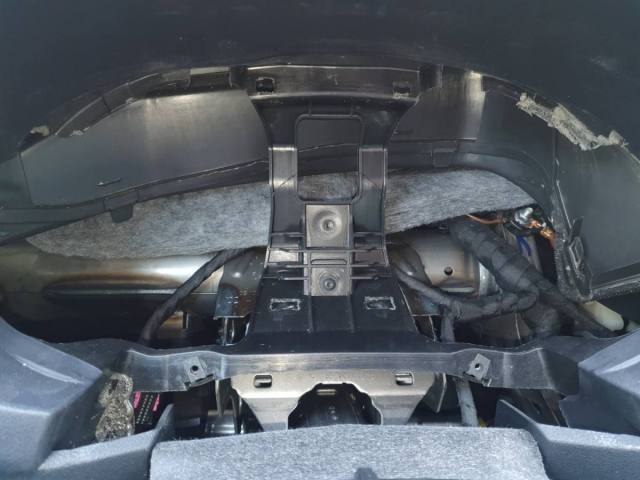

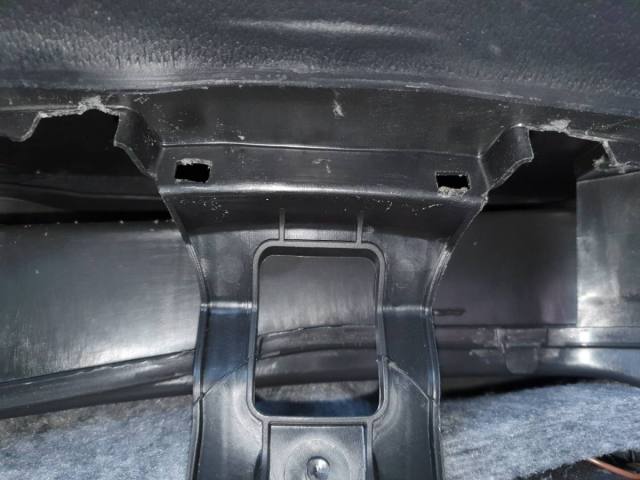

La inlocuire trebuie sa decupam putin plasticul din interiorul bordului, deoarece varianta noua are urechile de prindere un pic mai distantate. Nu va ingrijorati, nu se vede absolut nimic.

Avem nevoie de cablu optic MOST cu lungimea de 120cm - se poate achizitiona de pe OLX, sau de pe AliExpress.

Scoatere component protection si codare chei + codare AID

Dupa instalare am constatat ca trim-ul inferior al ceasurilor nu se mai potriveste. Forma este usor modificata. Aveti nevoie de piesa cu cod:5E0857053B9B9

Codarea, este urmatoarea:

Modul 17

[the LO] _byte_19_Most: [the VN] _on
[the LO] _byte_22_Dashboard_Graphic_Variant: [the VO] _MOST
[the LO] _byte_22_Dashboard_Text_Replacement: [the VN] _off
Adaptation:
[the VO] _Dashboard_Display_Configuration:
[the LO] _navigation_map_transmission_mode: [the VO] _MOST_streaming
[the LO] _navigation_map_compression_mode: [the VO] _H264
[the LO] _navigation_map_resolution: [the VO] _resolution_3
[the LO] _crossroad_detail_map_transmission_mode: [the VO] _off
[the LO] _crossroad_detail_map_compression_mode: [the VO] _RLE
[the LO] _crossroad_detail_map_resolution: [the VO] _resolution_1
[the LO] _coverart: [the VN] _on
[ LO] _stationart: [VN] _on
[LO] _call_picture: [VN] _on
[LO] _fastlist_most: [VN] _off
[LO] _ability_switch_nav_maps: [VN] _off
[LO] _dynamic_icon: 0

Modul 5F

[VO] _Car_Function_Adaptations_Gen2:
[LO] _menu_display_Display_Configuration: [VN] _activated
[LO] _menu_display_Display_Configuration_clamp_15_off: [VN] _not_activated
[LO] _menu_display_Dh_played_th

Pt.meniul de configurare AID din MIB (in cazul meu nu exista optiunea).
[VN] _Car_function_list_bap_gen2_extended:
[LO] _display_configuration_0x45: [VN] _activated
[LO] _display_configuration_0x45_msg_bus: [VN] _CAN_Comfort

Cateva adaptari:

Pt modificarea gradatiei vitezometrului:
(Din20 in 20km)

Block 17 password 20103
Adaptation
IDE13094-Tachometer end value - value Version 4

Pt meniul sport:

Block 17 password
20103 Adaptation ENG98918-Sport value Indication On

Pentru activare Skin RS
Block 17 password
20103 Adaptation IDE12467-Tubes illustration value Execution 3

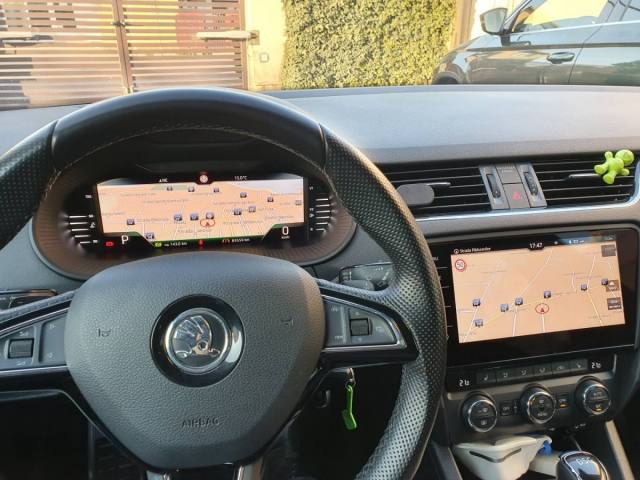

Din fabrica masina a venit echipata cu unitatea Columbus MIB2 cu ecran de 8" si smartlink activat. Prima schimbare a fost trecerea la ecranul de 8" varianta FL. Apoi cand m-am hotarat sa trec la AID am inlocuit tot sistemul cu unitatea Columbus MIB2,5 (DAB si LTE) si ecran de 9,2"

unitate: 565035021B

display:5E0919606D H52 (versiunea H34 - cea mai nereusita la care apar 2 linii pe display, versiunea H50 imbunatatita dar la care tot exista riscul aparitiei unei linii, si apoi versiunea H52 la care nu mai apar linii)

Am comandat cablurile si antenele LTE. Am si simul pregatit sa dau drumul la wifi in masina. Mentionez ca unitatea este legal facuta, nu este "hackuita" nu are full unlock. Este un retrofit "de fabrica". Component Protection ON si Swap Fec Restore.

Beneficiez de urmatoarele coduri swap:

00030000 AMI (USB Enable)
00040100 Navigation
00050000 Bluetooth
00060100 Vehicle Data Interface
00060300 Mirror Link
00060800 Apple CarPlay
00060900 Google Android
00070200 SDS for Nav = Voice Activation with Navigation
08300008 / Navigation data Skoda MIB2 High Europe Vers 8

Infinal mai adaugam:

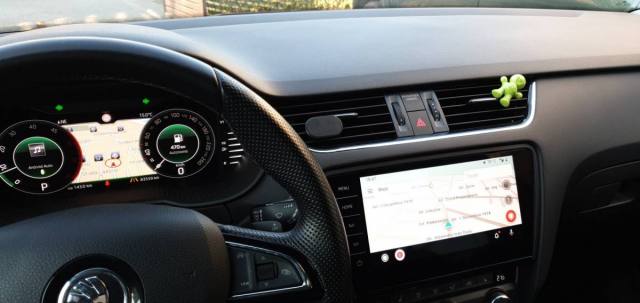

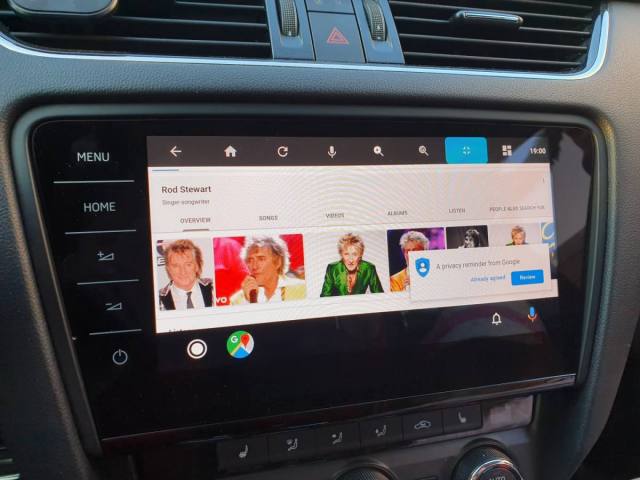

Android Auto imbunatatit cu (Youtube,Chrome,Facebook,Netflix,HboGO)

Cele necesare: un smartphone cu Android (mai vechi) nu trebuie sa fie de ultima generatie. Telefonul trebuie sa fie rootat.

Timp de munca: 3 ore (cel putin in cazul meu)

Probabil il voi utiliza foarte rar. Este mai mult.pt pasagerul din dreapta. Daaaar cu toate astea sunt incantat.











Edited by sabinx
Link to post
Share on other sites
sabinx

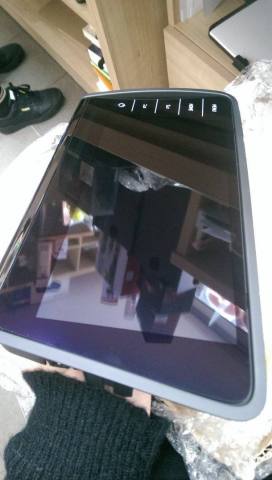

continuare poze:

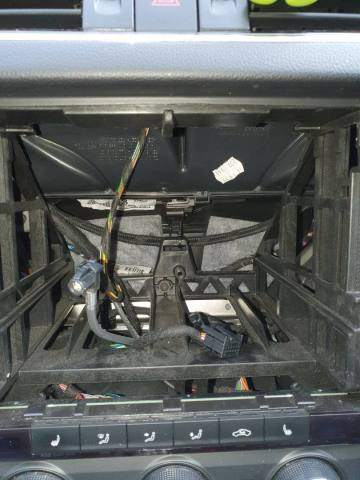

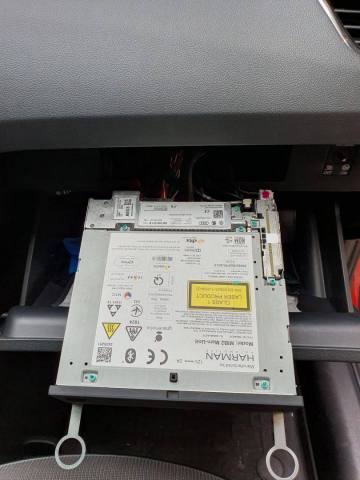

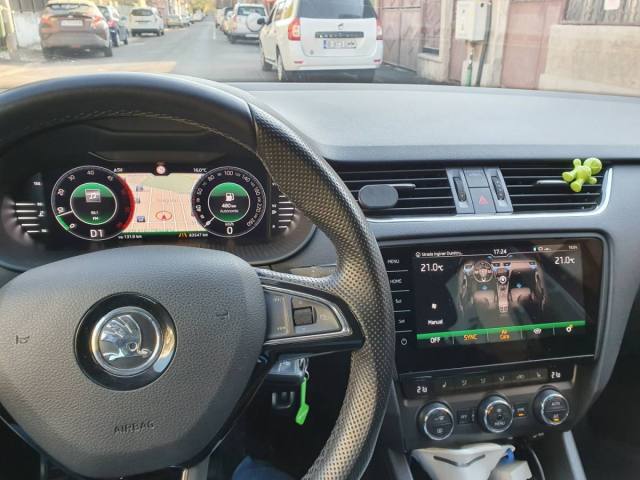

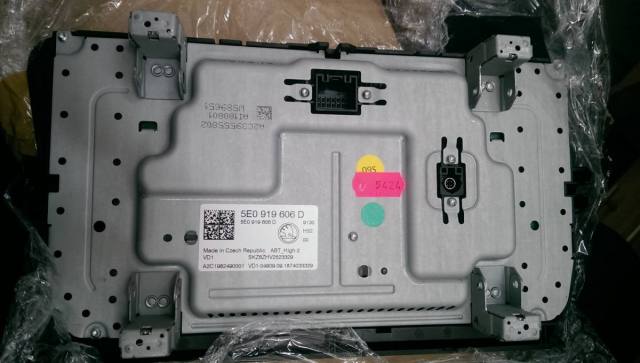

2020-03-16 09.42.26.jpg

2020-03-16 09.42.03.jpg






Link to post
Share on other sites
  • 4 weeks later...
sabinx
Posted (edited)

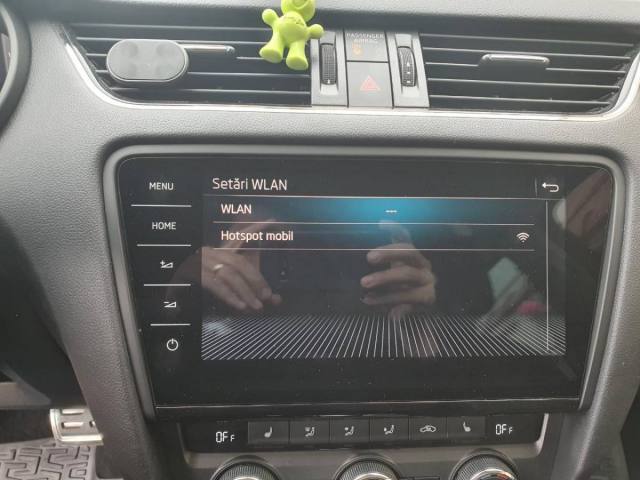

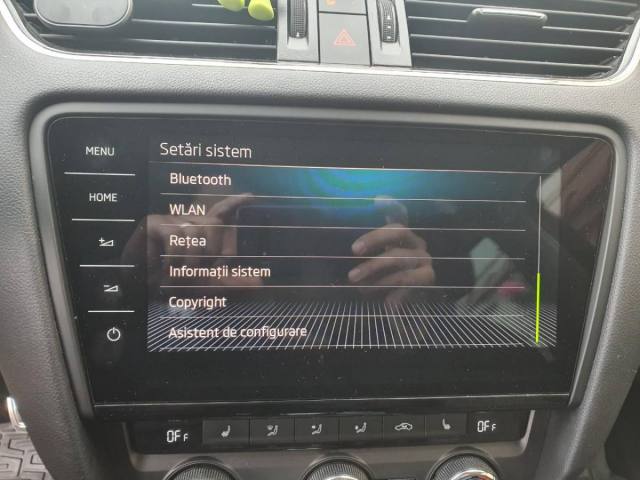

Salutare. Ultimul pas din retrofitul Columbus MIB 2,5 este activarea SIM si retrofitul antenelor GSM.

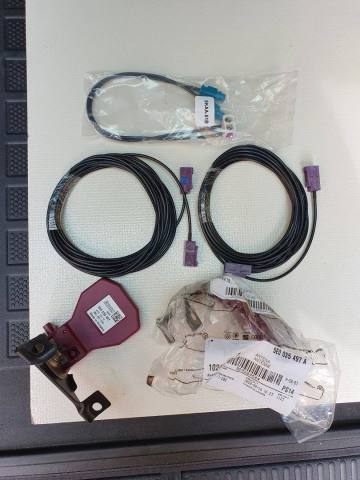

Componente necesare:

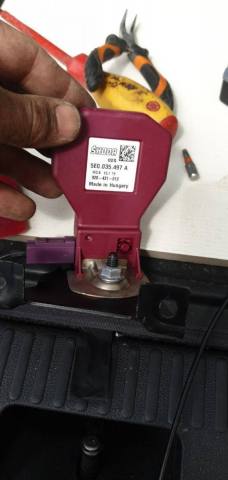

antena 5E0035497
antena5E0035497A
cabluri FAKRA 6m lungime - (mama-mama)

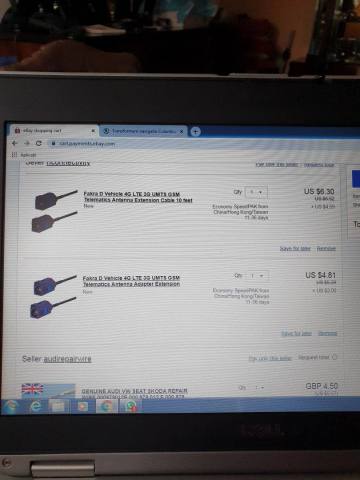

cablu adaptor FAKRA SKAA-51B (se gaseste pe ebay)

Antenele se monteaza sub bara spate. Proiectul este in desfasurare.








Edited by sabinx
Link to post
Share on other sites
sabinx

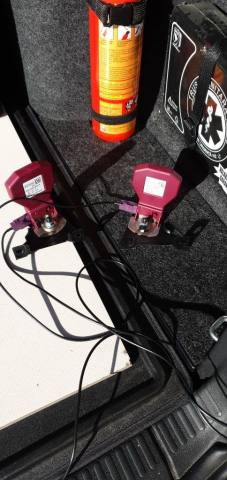

Salut. Azi am finalizat acest retrofit.

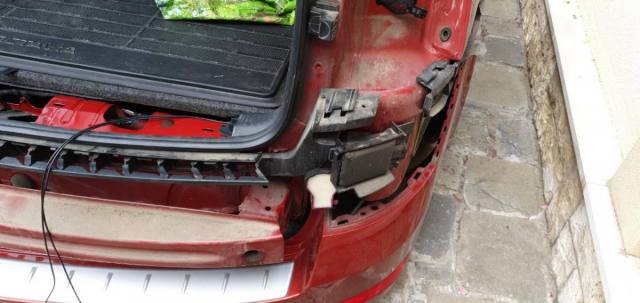

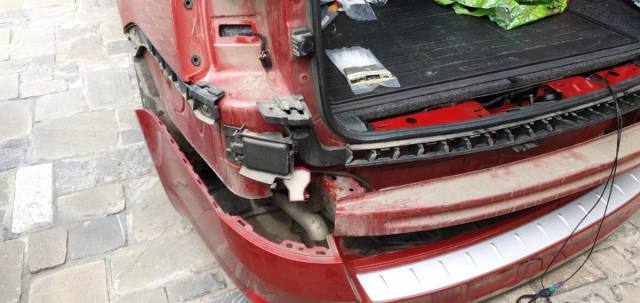

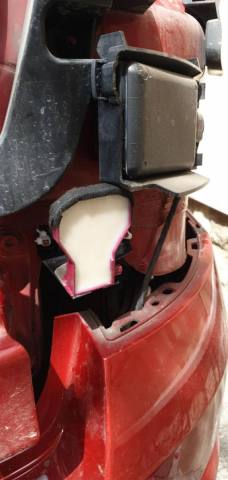

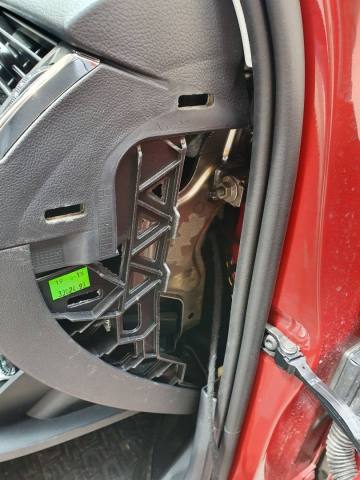

Am dat jos bara, am.montat antenele.

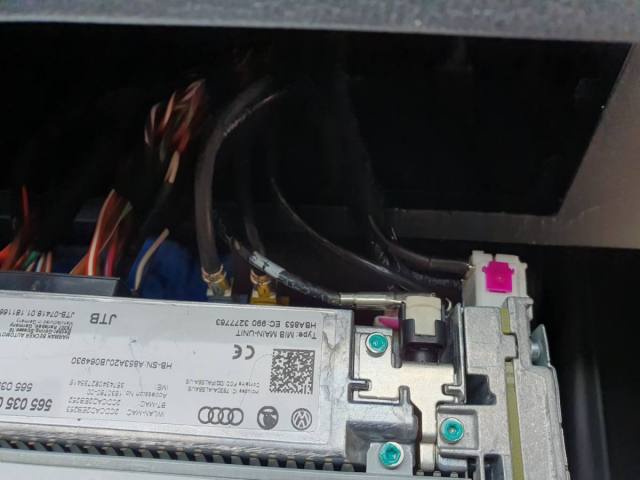

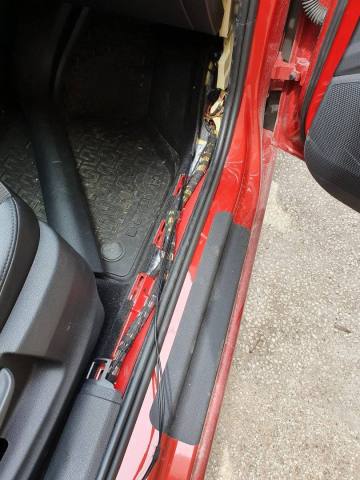

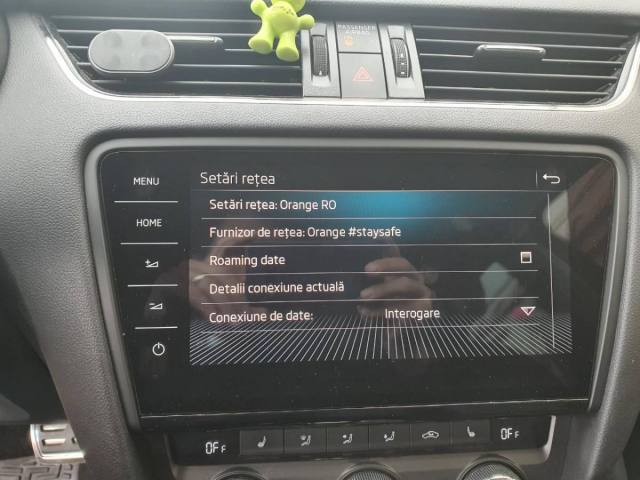

Totul functional. Am atasat poze.
