DIY - Încărcător USB în locul prizei de 12V (Tiguan 5N & 5N2)

[grp]

Salutare tuturor!

Ca de obicei încep cu avertizarea că: nu îmi asum eventualele defecțiuni ce pot apare în urma efectuării acestui retrofit și fiecare își asumă responsabilitatea!

Nu știu cum sunteți voi, dar eu mi-am dorit un încărcător USB pentru locurile din spate. Există pe piață și modele care se introduc în priza de 12V, dar eu am vrut să fie cât mai puțin ”expus” loviturilor de picior accidentale și totodată un aspect mai aproape de OEM.

De ce aveți nevoie:

• trusă torx
• opțional două fire
• încărcătorul USB
• bandă izolatoare
• cleste dezizolat

 Încărcătorul USB poate fi procurat de pe Aliexpress și costă doar 5$, dar țineți seama că vine în 3-4 săptămâni, uneori mai rapid. Culorile disponibile suntȘ verde, roșu și albastru.

Primul pas este scoaterea celor două șuruburi torx de la suportul de pahare

Apoi din partea de jos trageți spre bancheta din spate și ridicați în acelați timp. Atenție la firul de conectare al prizei, trebuie deconectat înainte de a scoate capacul din spate al consolei.

După scoaterea capacului, urmează scoaterea prizei. Aceasta este ”fixată” cu două piciorușe din plastic, care sunt lipiți. Dacă trageți de ea, o să ii rupeți, dar cu puțină răbdare puteți scoate priza întreagă (eu am rupt un picioruș, după care am văzut cum se putea face). Piciorușele trebuie retezate la bază, cu vârful unui cutter, după care puteți roti priza și să o scoateți de pe capac. Piciorușele și partea de taiat sunt indicate în poze de săgețile roșii.

Opțional, puteți scoate grilele de aerisire, pentru un acces mai facil. Rama este prinsă pe spate cu cleme, pe care le ridicați ușor și scoateți rama, apoi ies ușor și gurile de ventilație.

Pasul următor a fost să înfiletez încărcătorul USB în gaura rămasă, ocazie cu care am observat că intră foarte greu. Am apelat la un dremel și am pilit gaura cam 1mm, precum și marginile de plastic indicate cu săgeți roșii, pentru a încăpea piulița de strângere.

Apoi se strânge piulița, se fixează poziția încărcătorului și se montează la loc gurile de ventilație. Cu cleștele de dezizolat puteți fie secționa și îndepărt mufă de alimentare a prizei, fie o păstrați, cum am făcut eu și adaugați cele două cabluri. Înainte de a lega cablurile, prindeți mufele la cabluri. Asigurați-vă că ați izolat bine, apoi conectați firele la plus (negru cu alb) și minus (maro)

De asemenea, am pus puțină bandă textilă în jurul mufei de alimentare de la priza de 12V, pentru a evita eventualele zgomote de la vibrații. Acum e momentul primei probe a încărcătorului și nu uitați să puneți contactul. După ce v-ați asigurat că e totul în regulă, se montează capacul înapoi, de sus în jos de data aceasta, asigurându-vă că firele sunt trecute prin lateral și nu sunt prinse între gurile de ventilație

Strânge-ți cele două torxuri și bucurați-vă de încărcătorul vostru USB.

Modificat 30 Aprilie, 2019 de grp

[Al Bundy]

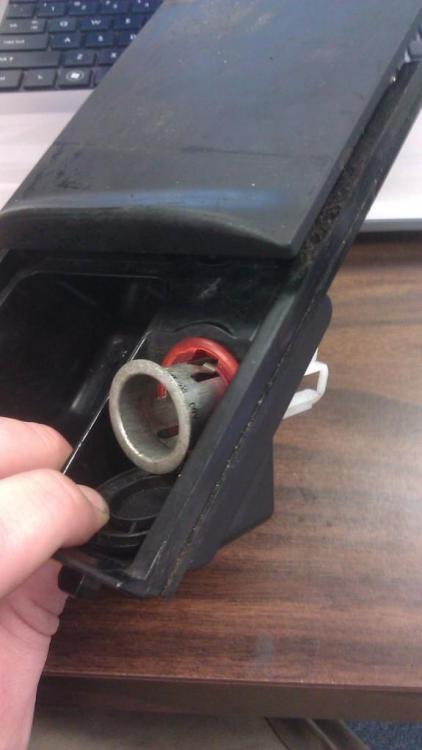

NU trebuie taiate piciorusele, doar trebuia impinsa in afara prize cam 1.5 cm astfel ca acele picioruse sa intre in decupajele din carcasa metalica.

[grp]

@Al Bundy mulțumesc pentru completare!

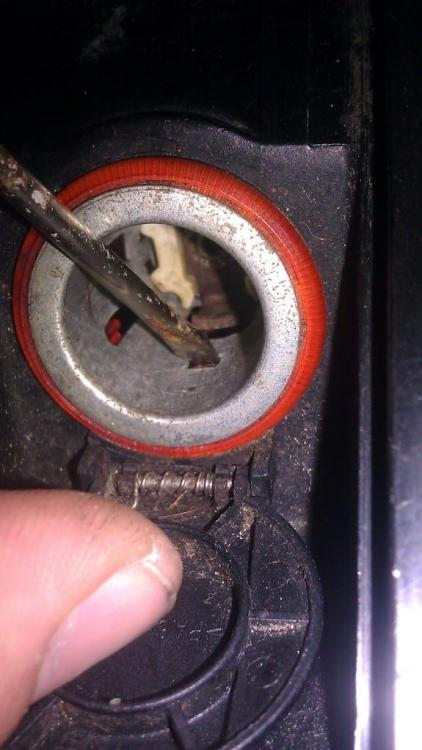

deci: ”Next, wedge the driver through this hole in the metal receptacle. There are two of these; just push the receptacle out as you twist the driver back and forth through the square hole. ”



Sursa: https://forums.tdiclub.com/showthread.php?t=364066

[Nenciu Victor]

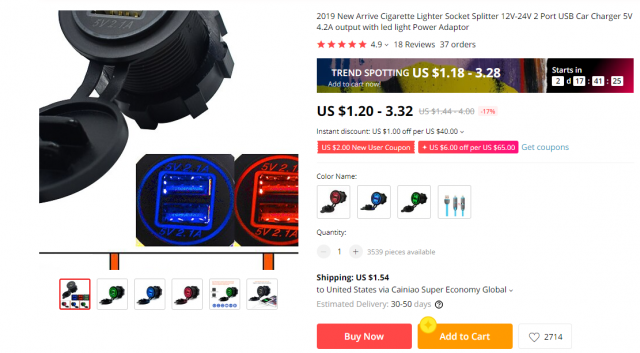

Cu cat incarca priza de pe aliexpress ? Ca Amperaj ?

[Dominic]

Informatia o puteai accesa din link-ul catre Aliexpress:
