Camera marsarier - probleme

[mihai23378]

salut,

am o problema cu bateria, trebuie schimbata cu siguranta. Azi dupa ce am incercat de mai multe ori sa pornesc masina, am primit o eroare in bord pe care n-am bagat-o in seama. Un prieten mi-a dat curent si imediat a pornit. Am realizat mai tarziu, cand bag in marsarier ca nu mai porneste camera. Am pus VCDS sa vad ce diagnostic apare si imi spune ca nu mai poate comunica cu camera (02873-control module for back-up camera(j772) ). Este vorba de vreo codare ce s-a pierdut?

1 Fault Found:
02873 - Control Module for Back-Up Camera (J772)
            004 - No Signal/Communication
             Freeze Frame:
                    Fault Status: 01100100
                    Fault Priority: 5
                    Fault Frequency: 1
                    Reset counter: 95
                    Mileage: 183766 km
                    Time Indication: 0
                    Date: 2013.04.22
                    Time: 19:47:33

este vorba de un Passat b7, dsg, 2.0 motorina, rns510

[Raulbogdan]

Poate fi si din cauza porniri (cu dat curent) daca nu s-a facut corespunzator. Chiar si in carte scrie ca se pot arde module daca nu este facuta corespunzator. In alta ordine de idei, sterge eroarea si vezi daca reapare. Daca da, in portbagaj partea dreapta, ai modulul camerei. Scoate-l si verifica daca ai  tensiune pe pinul 27 si 28 parca. Sau sa desfaci modulul si sa inspectezi placa.

[mihai23378]

am sters eroarea si reapare imediat. Poti sa-mi dai mai multe indicia unde este modulul? nu ma pricep, de asta intreb.

[mihai23378]

odata cu aceasta eroare au mai aparut cateva, am observant acum la o rescanare:

01-Engine -- Status: OK 0000
02-Auto Trans -- Status: OK 0000
03-ABS Brakes -- Status: OK 0000
04-Steering Angle -- Status: OK 0000
08-Auto HVAC -- Status: OK 0000
09-Cent. Elect. -- Status: OK 0000
10-Park/Steer Assist -- Status: OK 0000
15-Airbags -- Status: OK 0000
16-Steering wheel -- Status: OK 0000
17-Instruments -- Status: OK 0000
19-CAN Gateway -- Status: Malfunction 0010
25-Immobilizer -- Status: OK 0000
2E-Media Player 3 -- Status: OK 0000
37-Navigation -- Status: Malfunction 0010
42-Door Elect, Driver -- Status: OK 0000
44-Steering Assist -- Status: OK 0000
46-Central Conv. -- Status: OK 0000
47-Sound System -- Status: OK 0000
4C-Tire Pressure II -- Status: OK 0000
4F-Centr. Electr. II -- Status: OK 0000
52-Door Elect, Pass. -- Status: OK 0000
53-Parking Brake -- Status: OK 0000
55-Headlight Range -- Status: OK 0000
56-Radio -- Status: Malfunction 0010
61-Battery Regul. -- Status: OK 0000
62-Door, Rear Left -- Status: OK 0000
6C-Back-up Cam. -- Status: Cannot be reached 1100
72-Door, Rear Right -- Status: OK 0000
77-Telephone -- Status: OK 0000


[Raulbogdan]

In partea dreapta in portbagaj, unde ai depozitul acela micut, ai sus o "usita" pe care o deschizi.
https://volkswagen.7zap.com/en/rdw/passat+4motion+santana/pa/2011-702/9/972-972070/

Modificat 1 Decembrie, 2018 de Raulbogdan

[spido]

Verifica intai sigurantele..ori nu are alimentare ori e prajit modulul camerei.

[mihai23378]

salut, am verificat siguranta din stanga jos, in bord, am vazut ca este vb de a 15-a pozitie, si este ok. Mai pot verifica si in alta parte?

[Raulbogdan]

Nu, este doar o siguranta. In cazul in care era siguranta vinovata, nu iti mai mergea clima, start/stop, senzori roti deoarece toate aceste module sunt pe aceeasi siguranta.

[Raulbogdan]

Postez tot aici, in cazul camerei marsarier, dupa ce i-am refacut cablajul, am o eroare pe Can:
00469 - Infotainment Data Bus in Single Wire Operation 011 - Open Circuit
Din ce am gasit pe net, aparent doar pe unul din can-uri merge (can h sau can l). Stie cineva ce culoare au firele la modulul camera aferente can-ului? De asemenea daca stie cineva ce influenta are asta, daca are rost sa caut buba. Camera merge ok..

[F l o r i n]

În funcție de can uri - orange/maro, Orange /verde, Orange/negru

[GrsDan]

Salut,

Am achizitionat un b7 estate din Germania cu o unitate android pe care am inlocuito cu un RNS 510 pentru ca nu mergea cum trebuie.

la inlocuire am constatat ca au taiat mufa de la camera marsarier si au incercat o improvizatie care nu a mers.

Acum am ramas cu 8 fire in aer.

Ma poate ajuta cineva cu aceasta problema (poze sau corespondenta pinilor pe culori)?

Multumesc!

[F l o r i n]

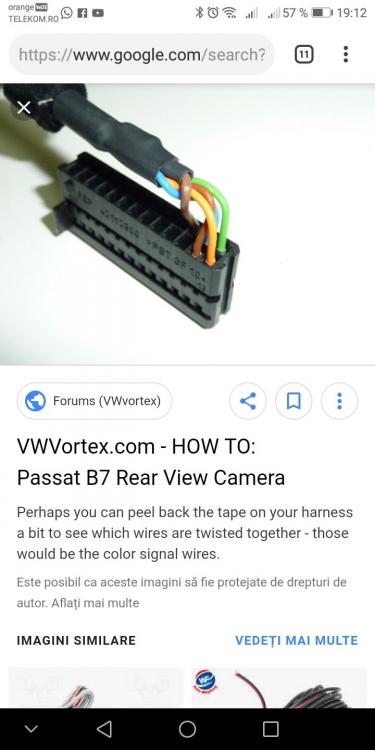

Lowline sau highline? Vezi dacă te ajuta asta

[GrsDan]

Ce ar trebui sa fac cu celelalte 3 fire? Eu am gasit 8 la numar.

Nu stiu sa spun daca e highline sau lowline.

Multumesc de poza.

Am sa incerc sa vad ce se intampla.

[F l o r i n]

Pune poza sa vad exact cablajul și culorile.

[GrsDan]

Cam asta este istoria ce au lasat in urma nemtii.

Firele: Negru, Rosu, Verde si Albastru sunt mai groase si au o infasurare ca si cum ar fi ecranate.

De asemenea cel Maro si cel Alb sunt infasurate impreuna (ecranate).

Cel Roz si cel Gri nu au nici o infasurare.



Modificat 30 Decembrie, 2018 de GrsDan

[Deekline]

Salutari , intampin si eu o problema asemanatoare diferenta o face faptul ca nu mereu ,ba merge ba nu merge

Passat Highline RNS 510 camera din fabrica, eroarea suna cam asa daca aveti idee,  seara buna.

Address 6C: Back-up Cam.        Labels: 5N0-907-441.clb
   Part No SW: 3AE 907 441     HW: 3AE 907 441
   Component: J772__Rearview      0020
   Revision: 00H08000    Serial number: 525PA8-J121164
   Coding: 0030006
   Shop #: WSC 00028 028 00001
   VCID: 72EB6CCA6DAF27D41E-8026

4 Faults Found:
02283 - Video Connection to Output [End Unit]
            011 - Open Circuit - Intermittent
             Freeze Frame:
                    Fault Status: 00101011
                    Fault Priority: 3
                    Fault Frequency: 5
                    Reset counter: 168
                    Mileage: 179085 km
                    Time Indication: 0
                    Date: 2013.04.07
                    Time: 13:29:27

             Freeze Frame:
                        Term 15 On
                        Reverse ON
                    Count: 4

03005 - Video change-over
            014 - Defective - Intermittent
             Freeze Frame:
                    Fault Status: 00101110
                    Fault Priority: 4
                    Fault Frequency: 2
                    Reset counter: 168
                    Mileage: 179088 km
                    Time Indication: 0
                    Date: 2013.04.07
                    Time: 14:10:14

             Freeze Frame:
                        Term 15 On
                        Reverse OFF
                    Count: 3

02203 - Audio / Video Input 1
            008 - Implausible Signal - Intermittent
             Freeze Frame:
                    Fault Status: 00101000
                    Fault Priority: 3
                    Fault Frequency: 147
                    Reset counter: 175
                    Mileage: 179163 km
                    Time Indication: 0
                    Date: 2013.04.08
                    Time: 12:07:56

             Freeze Frame:
                        Term 15 On
                        Reverse ON
                    Count: 9

02283 - Video Connection to Output [End Unit]
            008 - Implausible Signal - Intermittent
             Freeze Frame:
                    Fault Status: 00101000
                    Fault Priority: 3
                    Fault Frequency: 6
                    Reset counter: 173
                    Mileage: 179304 km
                    Time Indication: 0
                    Date: 2013.04.16
                    Time: 12:21:13

             Freeze Frame:
                        Term 15 On
                        Reverse ON
                    Count: 3


[Al Bundy]

verifica firele de la camera.

[F l o r i n]

Sau verifica sa nu ai apa în conectorii modulului, dacă e variant masina

[Deekline]

Este Sedan,  dar am sa curat cu un spray de contact zilele astea toatele cuplele si va tin la curent ,multumesc.



[F l o r i n]

daca e sedan, verifica intai cablajul, dupa care verifici conectori la modul

[raresb7]

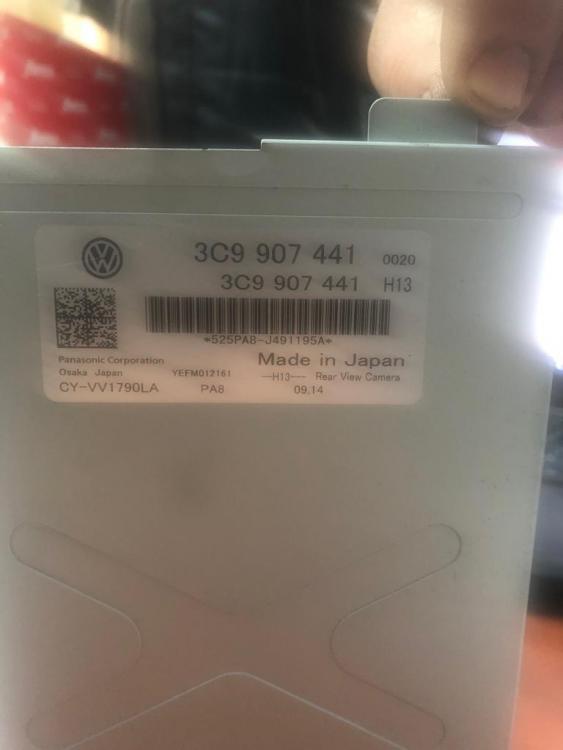

Salut....dețin un Passat b7 din 2014 dsg 2.0 tdi 177 cp(rns 510 din fabrica)...atașez poza cu modulul camerei din spate....cei de la service au spus că este defect....am vreo șansă să îl repar?merita sa achiziționez o varianta second-hand ?daca da stie cineva unde pot găsi....as prefera sa fie de prin Brașov sa îl pot și verifică.Multumesc anticipat!

[Raulbogdan]

Desfa-l si inspecteaza placa. Daca ceva e puscat, ai sa vezi cu ochiul liber. Daca nu observi nimic, du-l la un electronist. Sanse sunt sa-l poti repara. Daca vrei sa cumperi unul second hand, preturile sunt nesimtite la majoritatea dezmembrarilor. Plus ca deobicei, se vinde tot modulul cu camera, cablu, etc.

[lucian_vw]

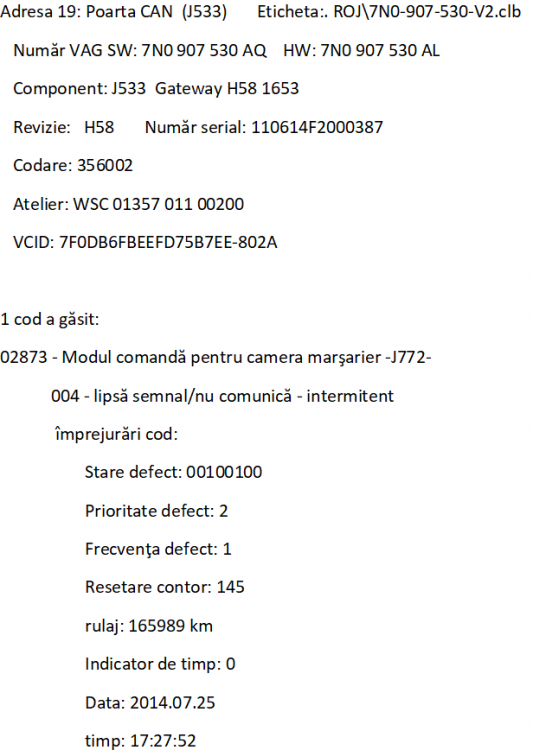

Buna seara.Va rog ma puteti ajuta cu acest cod.Cum pot rezolva aceasta problema?

Camera este perfect functionala si totusi am aceast cod de eroare.Multumesc



[Giani255]

Salutare

De curând am achiziționat o camera emblena ptr al meu passat b7..de la vw..am plătit aprox 1500e la ei (germania)camera plus cutia cu montaj adică totul...menționez ca eu nu aveam cameră inainte pe mașină..am Rns 315 cu telefon comenzi pe volan etc..iau masina azi..si surpriza!!!se vede fix ca un kkt..imaginea neclară in ceata de la distanță s.a.m.d.

Ei spun ca camera este highline cu lini de ghidaj si ca vezi doamne de rns 315 se vede asa na..e vechi..wtf pe youbute la cei cu rns315 si camera se vede foarte clar...aveți idee ce ar  putea fii?:(

P.S Florin astept părerea ta..

[F l o r i n]

12 hours ago, Giani255 said:

Salutare

De curând am achiziționat o camera emblena ptr al meu passat b7..de la vw..am plătit aprox 1500e la ei (germania)camera plus cutia cu montaj adică totul...menționez ca eu nu aveam cameră inainte pe mașină..am Rns 315 cu telefon comenzi pe volan etc..iau masina azi..si surpriza!!!se vede fix ca un kkt..imaginea neclară in ceata de la distanță s.a.m.d.

Ei spun ca camera este highline cu lini de ghidaj si ca vezi doamne de rns 315 se vede asa na..e vechi..wtf pe youbute la cei cu rns315 si camera se vede foarte clar...aveți idee ce ar  putea fii?:(

P.S Florin astept părerea ta..

Pune o poza, sa vad exact cum se vede.

12 hours ago, lucian_vw said:

Buna seara.Va rog ma puteti ajuta cu acest cod.Cum pot rezolva aceasta problema?

Camera este perfect functionala si totusi am aceast cod de eroare.Multumesc



Întra pe modulul camerei cu vcds ul și pune o poza la ecran ul laptop ului, sa vad ce coduri ai
