Montare lumini in usi spate cu geamuri manuale...

[GabiB77]

Elaborez acest mic tutorial pentru cei interesati de demontare fete usi si eventual montare lumini avertizare usi

Kitul il gasiti in mai multe locuri si are urmatoarele coduri:

1K0 947 411 A - Warning Light (One Per Door)

1J0 971 972 - Connector Housing for Warning Light (One Per Door)

000 979 131 E - Repair Wire (One per light / Two for the Rear Doors Controllers)

000 979 009 E - Repair Wire (Two for the Front Door Controllers)

Se recomanda sa aveti si clipsuri de rezerva, in caza ca se mai rup din ele

Pas1: In prima instanta e nevoie de desfacut fata de usa, in special plasticul care acopera inclusiv partea de maner... aceasta bucata e prinsa pe interior in clipsuri, se vad cu verde in Fig.1

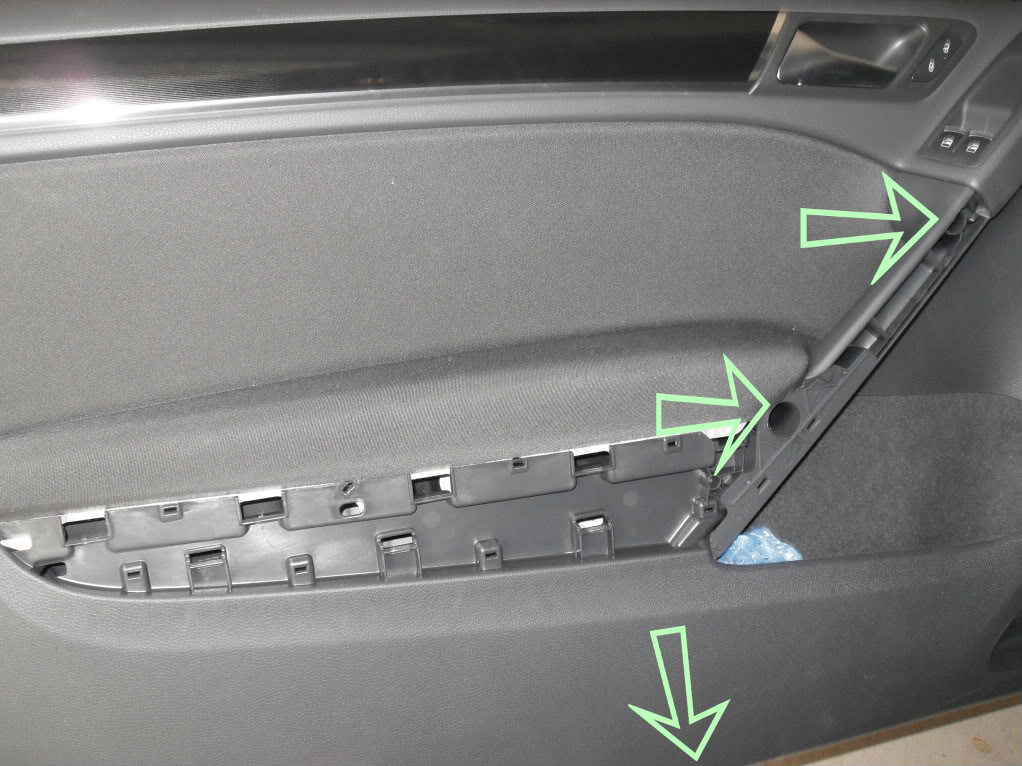

Pas2: Se desfac suruburile torx reprezentate in Fig.2 si 3, cu o surubelnita, torx evident, T30

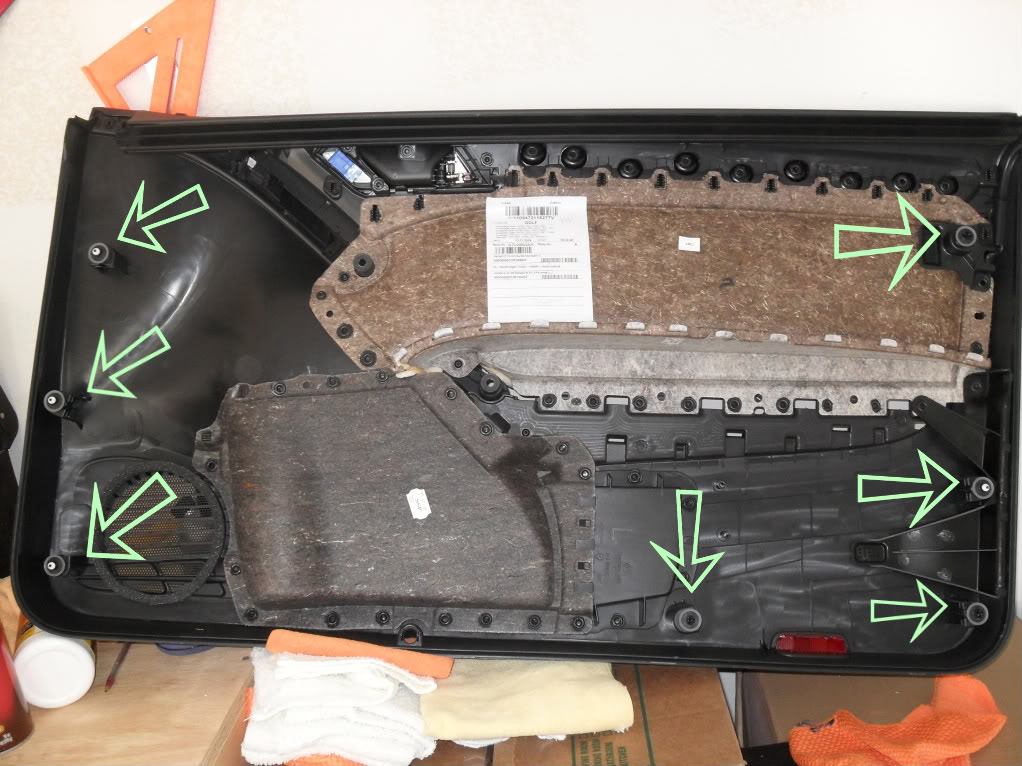

Pas3: In momentul de fata plasticul este prins numai in clipsuri se trage usor de capitonaj in asa fel incat sa iasa cele 7 clipsuri reprezentate in Fig.4

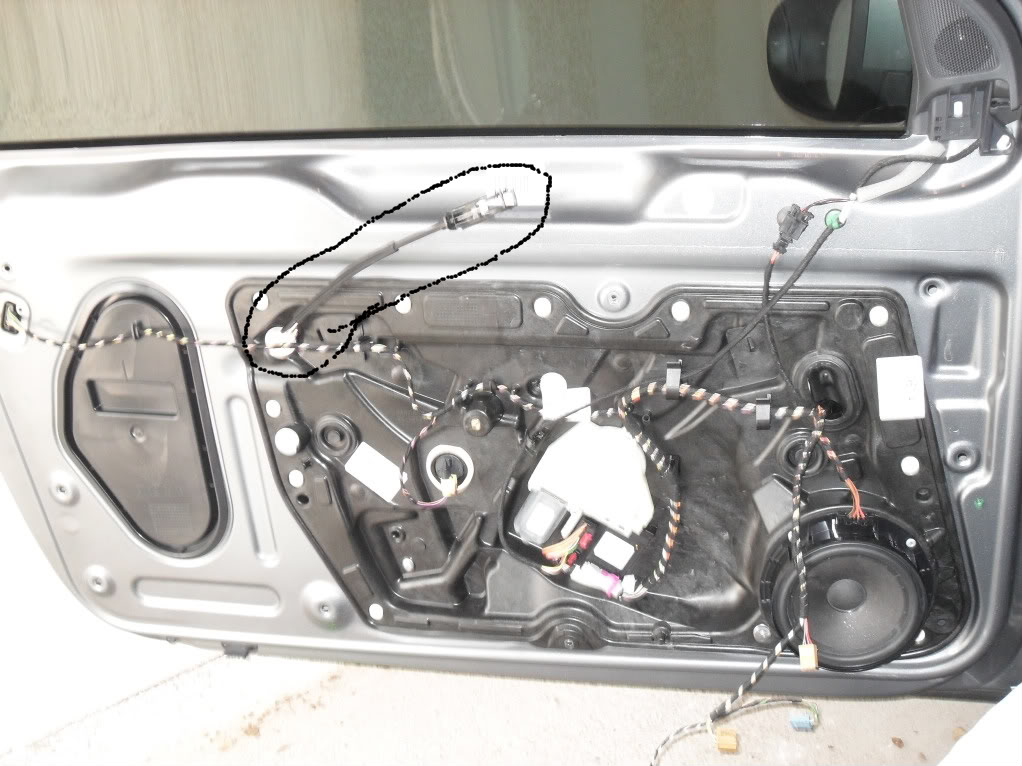

Pas4: Atentie la cablul care este legat de manerul care deschide usa pe interior, reprezentat in Fig.5

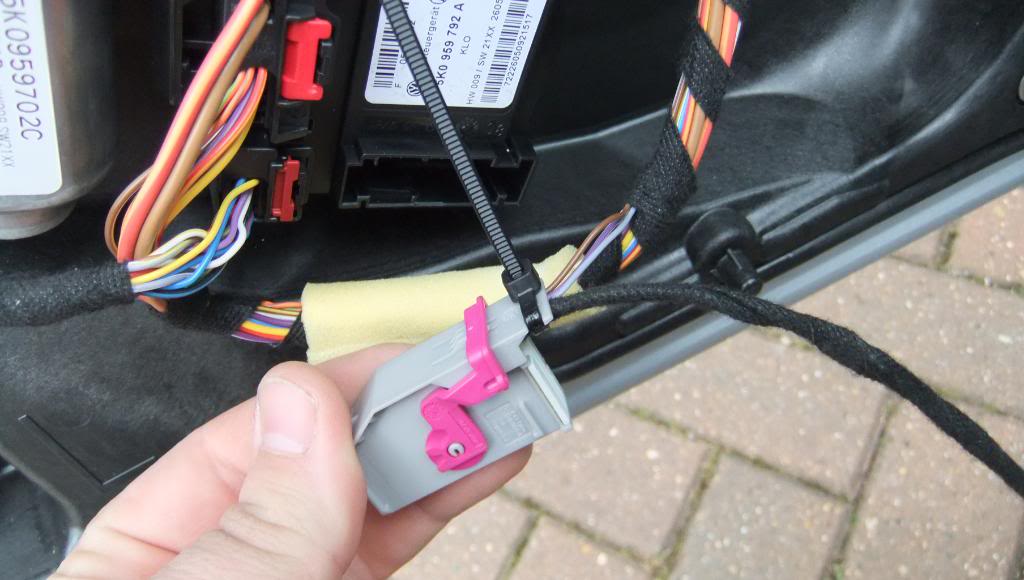

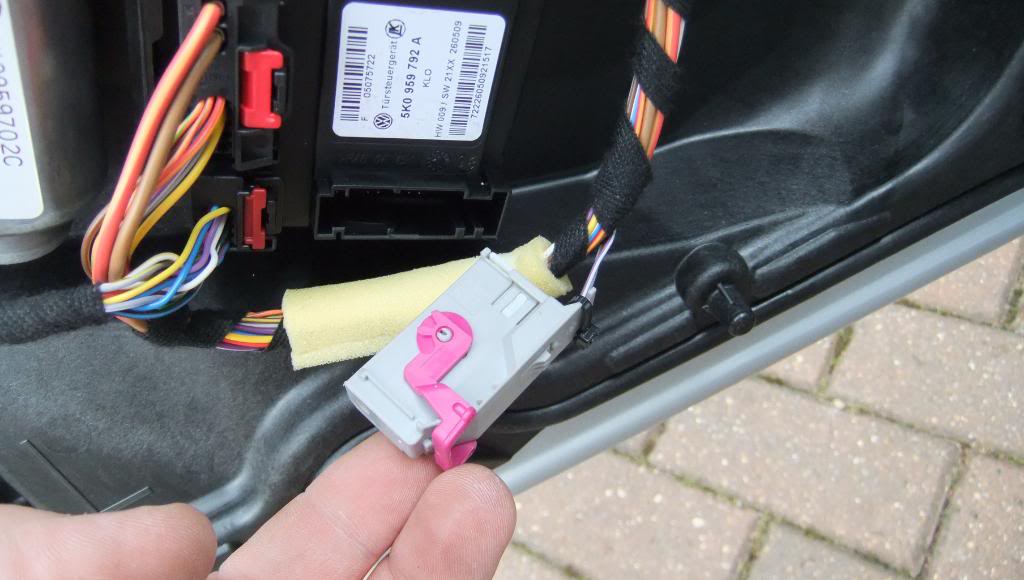

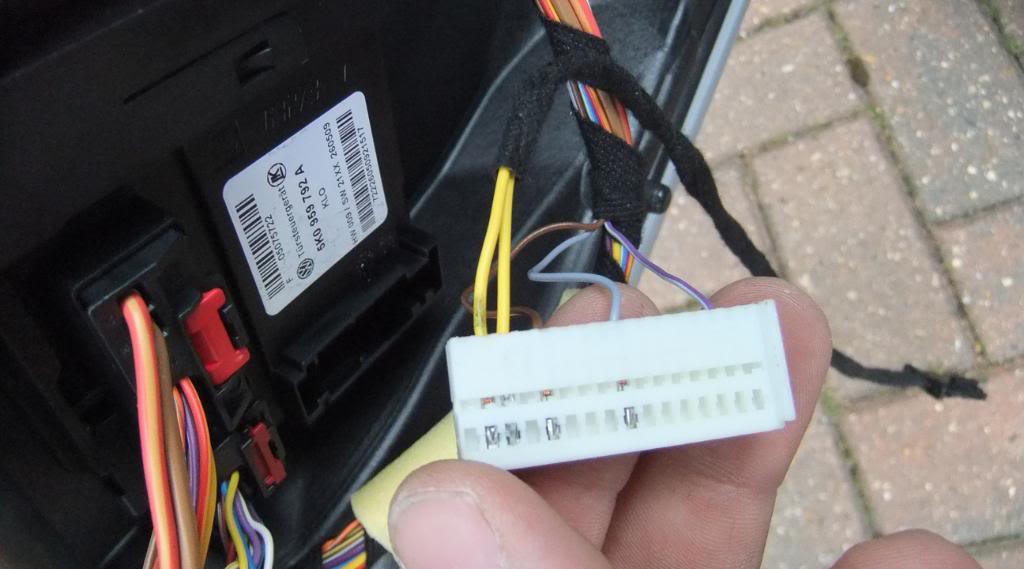

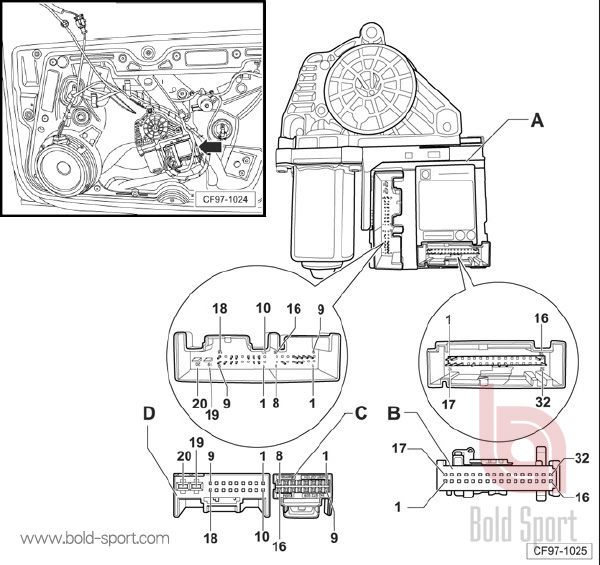

Pas5: Se desface mufa calculatorului de usa (Fig.6 si 7) si se conecteaza firele lampii de avertizare, respectiv "+" la pinul 18 si masa la pinul 19, conform Fig.8

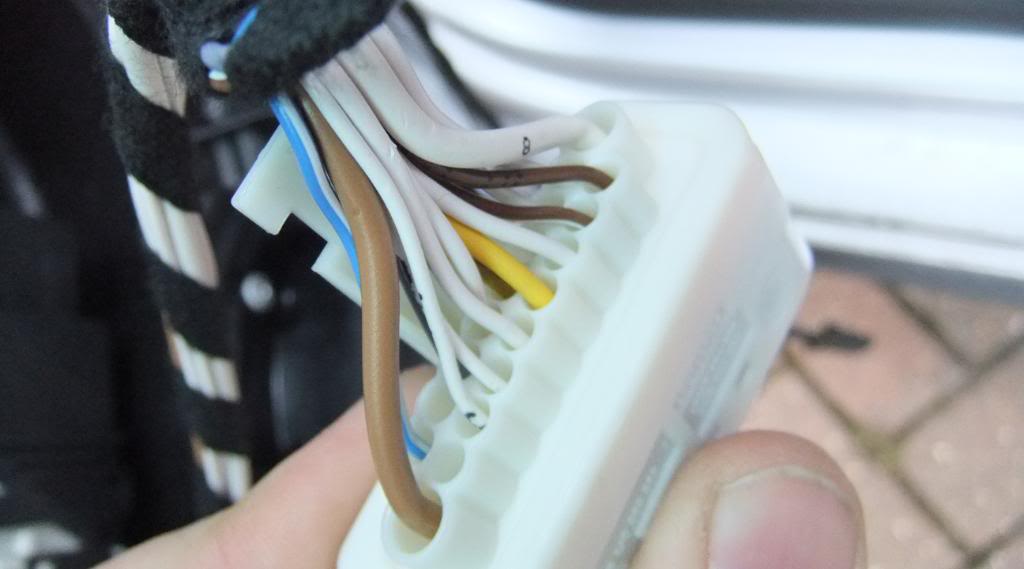

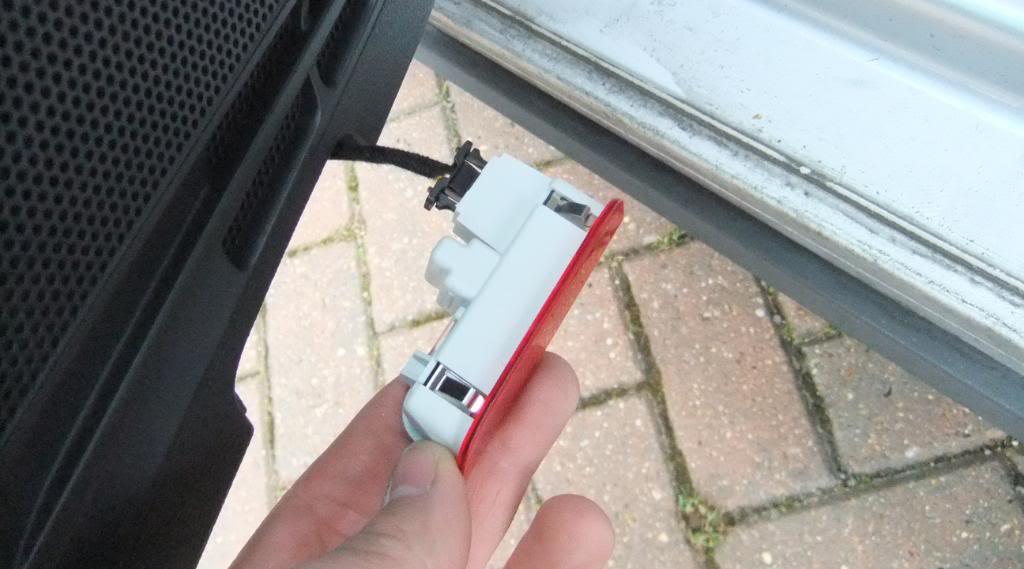

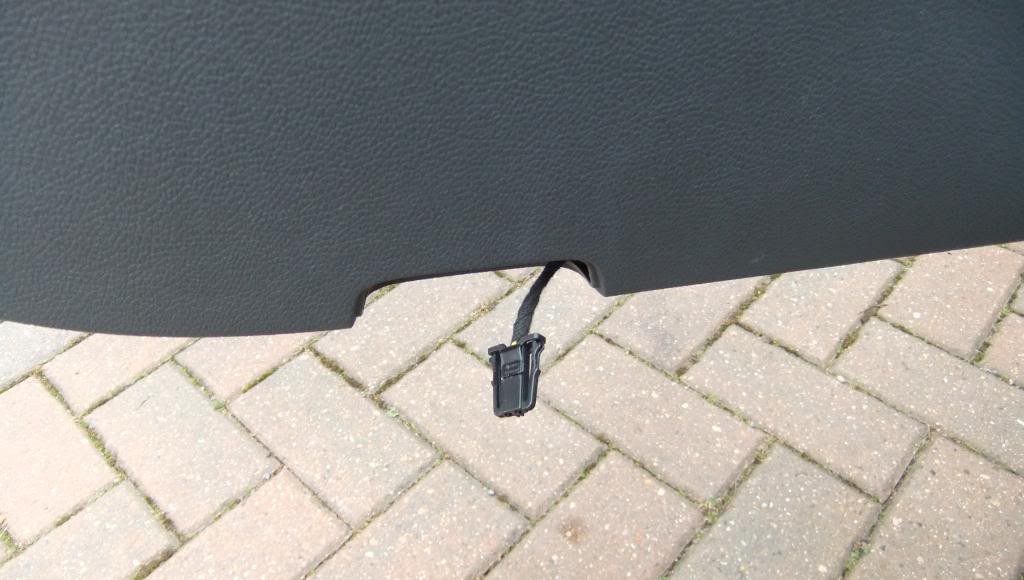

In Fig.9 e reprezentat cum ar trebui sa arata "frumos" mufa, gata modificata cu firele noi introduse, iar in Fig.10 si 11 conectarea lampii

Pas6: Se reiau in ordine inversa Pasii 1-4 si am terminat cu o usa din fata

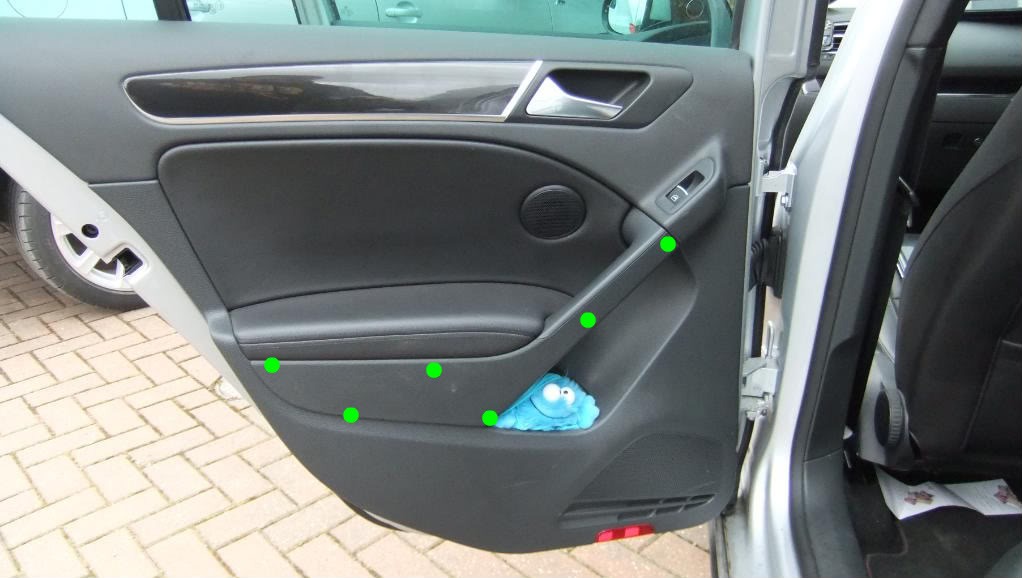

Pas7: In mod similar cu pasul 1, in Fig.12 sunt reprezentate unde se regasesc clipsurile plasticului demontabil de pe fata de usa, se reiau 2-4 si pentru usa din spate, iar in mufa calculatorului de usa (Fig.13) de usa se conecteaza "+" la pinul 14 si "-"(masa) la pinul 4, conform Fig.14. In Fig.15 si 16 se observa conectarea lampii pentru usa spate

Atentie la pinii 4 si 14 de la mufa din usa spate, e posibil ca numaratoarea pinilor sa fie inversa... veti observa ca scrie numarul pinilor pe partea alba a acesteia, se vad clar pinii marcati cu 1, 9, 10 si 18

Se activeaza iluminarea din usii cu ajutorul VCDS in urmatoarele module:

42-Door Elect, Drive > coding 07> software coding (0-8388607): > +64

52-Door Elect, Pass > coding 07> software coding (0-8388607): > +64

62-Door, Rear Left > coding 07> software coding (0-8388607): > +64

72-Door, Rear Right > coding 07> software coding (0-8388607): > +64

exemplu. Daca aveti 0000566, se adauga 64 si se obtine valoarea 0000630

Modificat 14 Noiembrie, 2012 de GabiB77

[Wiki]

sunt curios, pe jetta modulele din usi sunt identice ?

[GabiB77]

Probabil sunt asemanatoare

[The_Ego]

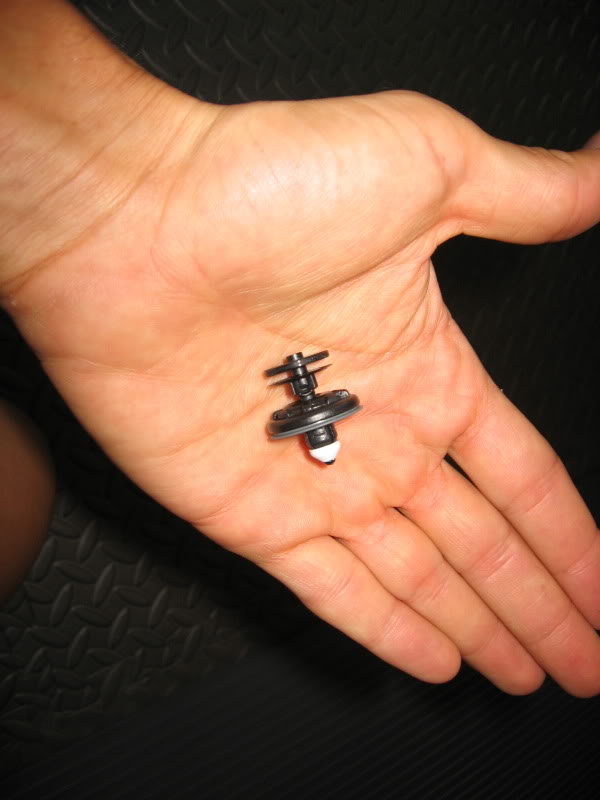

Atentie la reinstalarea fetei de usa ca toate clipsurile sa fie pe pozitia deschis, altfel nu vor intra.

Am realizat operatiunea aceasta acum putin timp si eu zic ca merita.

Luminile se aprind la fiecare deschidere a usii.

Recomandarea mea ar fi sa luati leduri in loc de becuri, atat pentru o lumina mai alba si mai intensa cat si pentru o durata mai mare de viata.

Modificat 8 Noiembrie, 2012 de The_Ego

[GabiB77]

corect!

sa fie asa , sa nu fie asa

ai reusit sa rupi din ele, a fost nevoie de rezerve?

LE: Am schimbat pozele, AlBundy are dreptate, m-am grabit cand am scris

GabiB77

Modificat 14 Noiembrie, 2012 de GabiB77

[The_Ego]

Din fericire nu, dar trebuie lucrat cu grija si din aproape in aproape la desprinderea fetei de usa.

Am inteles ca la G5 se rup mult mai usor.

[Rave]

+1 pentru leduri. Sunt ok si cele normale, dar putin cam chioare.

[Al Bundy]

corect!

sa fie asa , sa nu fie asa

ai reusit sa rupi din ele, a fost nevoie de rezerve?

Ba e tocmai invers, daca tu reusesti sa le bagi asa cum sunt in prima poza ....

Ai dreptate, am schimbat pozitiile... graba ;)

GabiB77

Modificat 10 Noiembrie, 2012 de GabiB77

[Doomy]

Inca un VOT pentru leduri :icon_thumleft: , nu se compara cu becurile normale ! :icon_idea:

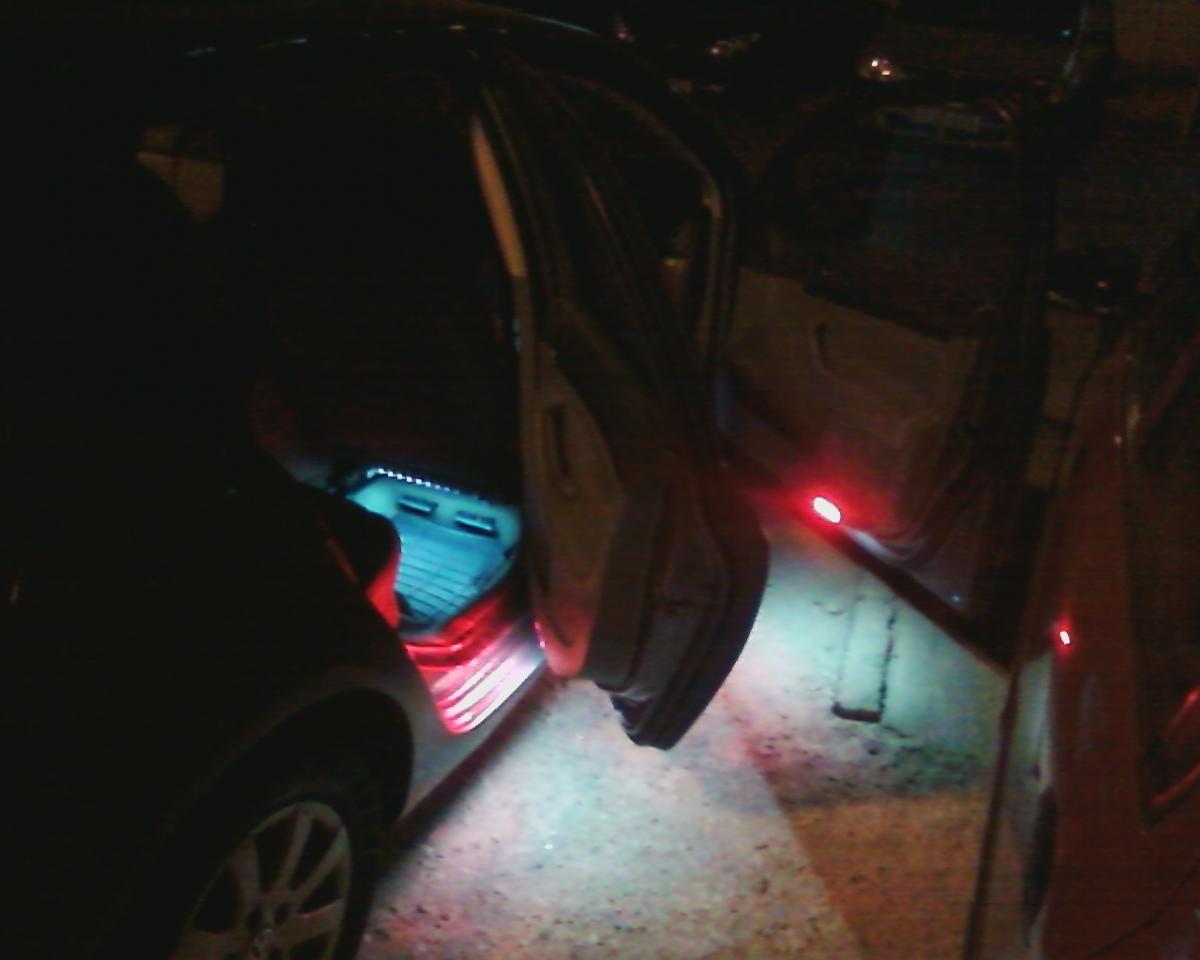

In foto atasate sunt ledurie folosite si efectul acestora :soare:

[I ffocus I]

Felicitari pentru tutorial! Sincer, as vrea intensitatea luminii undeva intre LED-uri si cele normale. :icon_cheesygrin: Kitul de lumini l-am cumparat, dar inca nu am acces la un VCDS.

[GabiB77]

Pai acum ai un tutorial sa le montezi si ulterior, daca vrei o solutie intermediara, incerca un set de leduri T10/W5 ;)

[The_Ego]

Sa stii ca nu e lumina prea puternica cu leduri, este destul de focalizata si alba. Personal nu sunt fanul led-urilor puse pe masini, inafara de cele oem tocmai din cauza intensitatii mari si albastrui.

Poti sa incerci niste blue vision :D

[cata26manga]

De unde se poate cumpara acest kit? Eventual cu leduri?

Sent from my iPhone using Tapatalk

[GabiB77]

cauta pe forum, vei gasi pe cineva care vinde ;)

[cata26manga]

Ok. Merci frumos

Sent from my iPhone using Tapatalk

Ok. Merci frumos

Sent from my iPhone using Tapatalk

[enrico]

Atenţie!

Înaintea montării capitonajului uşii, asiguraţi-vă de faptul că mecanismul de fixare al tuturor clipsurilor de prindere se găseşte în -poziţia 1-!

În -poziţia 2- montarea ireproşabilă a capitonajului uşii nu este posibilă!

[DrBixi]

La masina din semnatura nu-mi ard aceste becuri de avertizare din usi. Arata foarte bine cu aceste LED-uri. Poate fi o problema cu instalatia la mine. Se pot opri din ceva setari ale computerului de bord?

[pronet]

Esti sigur insa ca ai montate lampi si nu ochi de pisica acolo? Desfa si vezi daca ai becuri sau nu. Ele se pot dezactiva/ activa din VCDS - asta daac ai montate lampile.

[DrBixi]

Sincer sa fiu nu stiu daca sunt becuri sau doar plastice reflectorizante. Daca mai citeste vreun posesor de jetta post-ul poate ma lamureste si pe mine. Multumesc in avans. Fiind dotare highline puteau sa puna si ei niste becuri acolo...nu saracea VW din atata.

[Rave]

Daca masina e mai noua de 2007 (daca nu ma insel) atunci sunt doar reflectorizante acolo.

De atunci a scos VW lampile din dotarea standard si le-a lasat intr-unul dintre pachetele de lumini.

Asta e rolul DIY-ului! :) Sa ne aduca inapoi ce lipseste!

[DrBixi]

Masina e din 2011... deci sunt sanse foarte mari sa nu am becuri...si nici cablaj pt asa ceva....in concluzie mai greu si cu LED-urile. Traiasca politica de economisire a VW.....(pastrezi aceleasi preturi MARI...fabricand masini in Mexic de o calitate tot mai slaba)....(pacat)

[pronet]

Sincer sa fiu nu stiu daca sunt becuri sau doar plastice reflectorizante. Daca mai citeste vreun posesor de jetta post-ul poate ma lamureste si pe mine. Multumesc in avans. Fiind dotare highline puteau sa puna si ei niste becuri acolo...nu saracea VW din atata.

Cu te incurca sa desfaci si sa verifici? Sau vrei sa verifice altcineva pentru tine. Daca nu vrei sa verifici singur chiar nu vad atunci rostul intrebarii tale. No offence, dar esti cam comod.

Cum a precizat si colegul anterior, asta este scopul actiunilor de retrofitting. Spor la treaba.

Modificat 12 Noiembrie, 2012 de pronet

[The_Ego]

@DrBixi: Nu sunt doar la Jetta acele reflectoare.

Se poate lua kit cu tot cu cablaj si se rezolva :D. In caz ca aveai din fabrica sigur se aprindeau.

Asa arata reflectorul pe interior si se poate vedea si codul piesei

Modificat 12 Noiembrie, 2012 de The_Ego

[Rave]

Costa 2 minute sa deschizi o usa si sa dai la o parte capacelul de plastic. Dar garantat nu ai lampile acolo.

Asa ca te costa 150-200 de lei kitul de 4 lampi + cabluri. Si apoi maxim 2 ore sa le montezi pe masina.

Dar o sa ai nevoie de cineva cu un VCDS sa le activezi!

[Hayate]

La Jetta 6 nu exista lumini avertizare usi in nicio echipare si in niciun pachet de lumini

DrBixi, cand ai luat masina nu stiai ca e fabricata in Mexic? Si eu as fi vrut CC dar nu am avut bani decat de Jetta. Stiam ce cumpar, la ce sa ma astept...
