Pregatire Bluetooth RCD 510

[lucaflo26]

Vezi ca trebuie si microfon stii asta nu?

[danrugea]

Salutare,

Detin un Passat CC, an fabricatie 2010. Rugamintea mea este urmatoarea: ce trebuie schimbat pentru a-mi putea conecta telefonul prin bluetooth la masina? De mentionat urmatoarele aspecte: telefon de generatie noua (iPhone), RCD 510 cu modul bluetooth sub scaunul pasagerului 1K8 035 730 D, cablaje deja trase, inclusiv microfon, volan cu comenzi. Am incercat sa ma conectez cu un iphone 4 la sistemul BT al masinii, asa cum recomanda si productorul, dar nu gaseste niciun sistem BT al masinii. Trebuie schimbat modul BT pentru a conecta telefonul la masina? Si daca da, ce cod este indicat pentru inlocuirea celui existent?

[spido]

Trebuie sterse conexiunile vechi si facut pairing din nou.Modulul este vizibil cateva minute dupa punerea contactului sau la 2 apasari pe tasta phone de pe volan.

[F l o r i n]

si la modulul de mai sus, verificat daca este codat corespunzator... pentru a putea face pairing.

[danrugea]

Nu pot sa sterg conexiunile deoarece nu sunt vizibile in MFD. De asemenea, nu este activ nimic legat de telefon sau BT pentru a face pairing. Cred ca cea mai plauzibila varianta ramane cea legata de codarea modului, pentru a avea si respectivele optiuni in setarile din MFD.



P.S. Acest modul despre care am precizat poate fi conectat in mod normal cu un telefon de ultima generatie? Un iPhone 8 de ex?

[F l o r i n]

da, merge.

stergerea conexiunilor, codarea, etc - se fac cu VCDS-ul

[spido]

Daca masina a venit cu modulul de fabrica si nu ai adaptor in/pe bord,nu trebuie codat nimic.Doar sterse conexiunile cu vcds.

[F l o r i n]

Alexu, una peste alta....tot la VCDS trebuie sa ajunga.

[spido]

Dap....

Si in Mfd nu o sa fie vizibil....niciodata.

[F l o r i n]

avand in vedere ca nu este un modul Premium, normal ca nu o sa fie vizibil.

[danrugea]

Salutare,

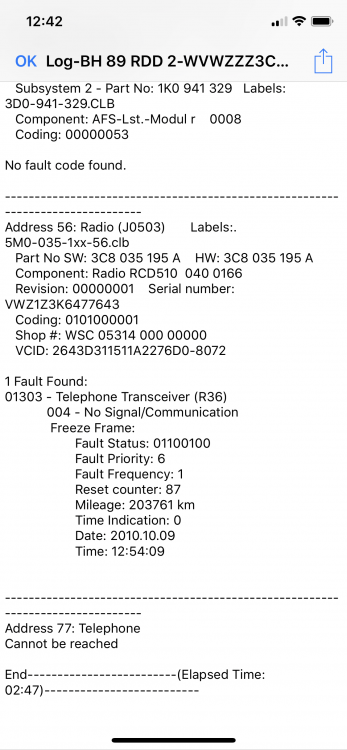

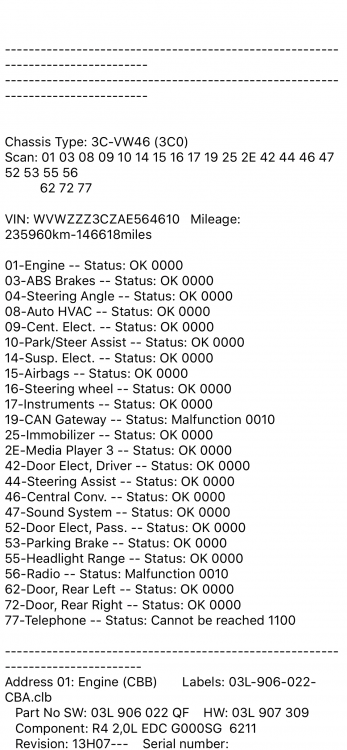

Am incercat sa fac codarea modulului respectiv pentru conectarea la sistemul BT al masinii. Dar la o scanare cu VCDS am primit urmatoarea eroare:

Deci pe scurt, nu se poate conecta pe modul 77, unde sa poate face stergerea eventualelor conexiuni si codarea modulului BT. Ce ar trebui verificat sau ce poate fi problema din experienta voastra?





[spido]

Modul defect sau cablaje intrerupte.Vezi in conectorul modulului daca ai + pe pin 1 si - pe pin 2.Daca este,trebuie verificate firele de comunicare can..pinii 17 si 18.Daca sunt ok-modul defect.

[danrugea]

Stii cumva ce valori trebuie sa am pe cei 4 pini? Sa am idee cu ce anume sa compar...

[spido]

1 si 2 ai alimentare 12v.

17 si 18 trebuie verificate ptr continuitate pina in conectorul iso al radioului.

[danrugea]

Am verificat pinii 1 si 2. Se pare ca nu am deloc alimentare in acesti dou pini din cablul ce duce in modulul BT. Cand o sa am timp, o sa verific sa vad de ce nu este tensiune.

Apropo, am observat ca atunci cand introduc acest dispozitiv pt iphone 4 in suportul de telefon din bord,

am luminate cele 2 butoane incercuite in poza, dar daca pun respectivul model de telefon in mufa de incarcare, acesta nu se incarca deloc. Intrebarea mea este daca acest dispozitiv are rol de transmitator pt modulul BT (adica este necesarea conectarea lui in suportul din bord pentru a putea conecta orice telefon prin sistemul BT al masinii ) si daca  faptul ca nu incarca iPhone-ul 4 are directa legatura cu faptul ca modul BT nu are alimentare pe 12V.

[spido]

Deci..ai si adaptor.Atunci trebuie recodat modulul BT ptr a accepta conectare directa bt uhv.Dar..intai trebuie rezolvata problema alimentarii modulului ptr a fi accesat.

[danrugea]

Ok, mersi. Doar o chestie vreau sa stiu: are vreo legatura lipsa tensiunii in modul cu lipsa tensiunii din adaptor?

Nu de alta, dar atunci lipsa tensiunii poate veni nu din cablaj, ci din alta parte...

Modificat 7 Ianuarie, 2018 de danrugea

[spido]

Are treaba....adaptorul e conectat direct la modulul BT.Berifica si sigurantele SB12 si SB20 din cutia cu sig de la motor.

E posibil ca una din sig sa lipseasca,in functie de tipul cutiei de sigurante/grad echipare.

Modificat 7 Ianuarie, 2018 de spido

[danrugea]

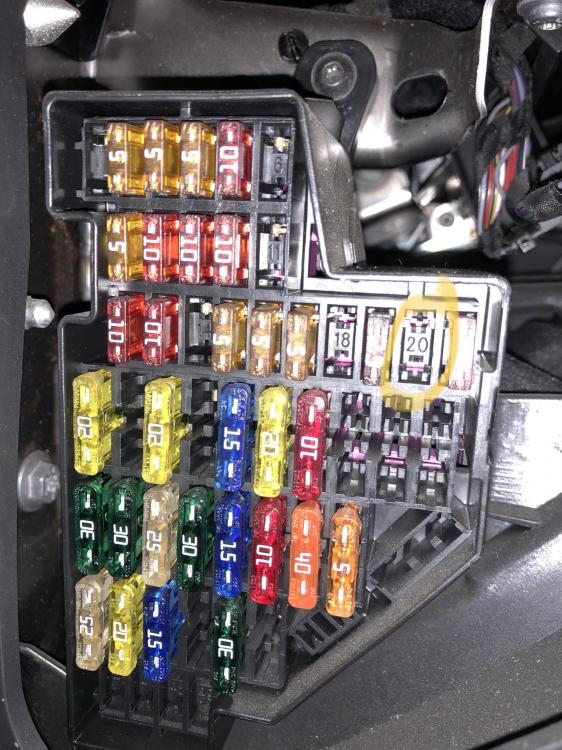

Am verificat tabloul. Intr-adevar lipseste siguranta de la SB20 din cutie.

P.S. de cat ar trebui sa fie siguranta pe care sa o pun in pozitia respectiva?

Revin cu update-uri dupa ce cumpar siguranta si verific functionalitatea intregului sistem.



[spido]

Am zis cutia cu sigurante de la motor...e in fata,sub capota...

[danrugea]

Scuze pentru confuzie

Sigurantele sunt pe pozitie, la prima verificare se pare ca sunt ok, o sa le verific si prin masurare maine sa nu fie cumva arse, desi nu prea as crede.

[danrugea]

Salutare,

Stie cineva unde duc cele doua fire responsabile cu alimentarea la 12V, pin1 si pin2 din cablul pentru modul BT? Sa pot verifica continuitatea de fire fara sa desfac parti inutile ale masinii.

O diagrama sau ceva schema mi-ar fi de mare folos.

Modificat 9 Ianuarie, 2018 de danrugea

[spido]

Pin 1 la siguranta si pin 2 la masa/caroserie.

[F l o r i n]

9 hours ago, danrugea said:

Salutare,

Stie cineva unde duc cele doua fire responsabile cu alimentarea la 12V, pin1 si pin2 din cablul pentru modul BT? Sa pot verifica continuitatea de fire fara sa desfac parti inutile ale masinii.

O diagrama sau ceva schema mi-ar fi de mare folos.

dan, ai dat si tu o cautare pe Google - nu... http://www.golfmkv.com/forums/showthread.php?t=165112

https://www.google.ro/search?q=vw+bluetooth+wiring+diagram&tbm=isch&source=iu&ictx=1&fir=82HLsIMKObCDaM%3A%2CR0Fl5gsWSXNhwM%2C_&usg=___8l9AiF37l_8Z4kiAVYgxBbYp8s%3D&sa=X&ved=0ahUKEwjrkIvU3MzYAhUHfywKHbKlDPUQ9QEINTAG#imgrc=82HLsIMKObCDaM:



[suket9]

Buna! Am comandat un Karoq , acesta va veni doar prin mai.Am observat insa ca are ca dotare de serie pregatire telefon cu bluetooth. Va rog sa imi spuneti in ce consta aceasta dotare si mai ales cum se utilizeaza .Am uitat sa il intreb pe dealer si mai mult ca sigur nici nu ar fi stiut sa imi spuna...Multumesc.
