Activare/montare TPMS - Tire Presure Monitoring System

[1991luk]

Ideea e ca mie mi-a luat foc unul,incercand doar sa-l alimentez,sa-l fac sa lumineze. Acesta este cablajul

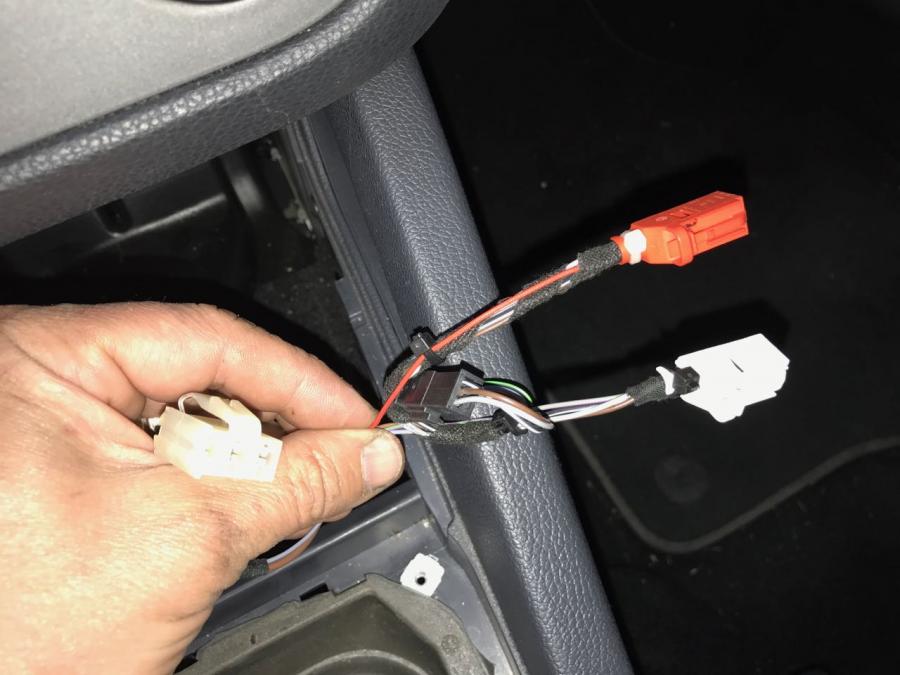

[Al Bundy]

desfa mufa si scrie-ne ce fire sunt in ce pini.CA e posibil ca sa fie pusi aiurea de chinez.

[1991luk]

2 gri in pin 3

2 maro in pin 6

Rosu in pin 4

2 alb negru in pin 5



De mentionat ca acesta este alt kit,complet.

Modificat 28 Aprilie, 2017 de 1991luk

[Al Bundy]

sunt ok.

3 iluminare

6 masa

4 la abs

5 la butonul de ASR sau esp.

[1991luk]

Nu iau si iluminare si masa de la butonul de asr?Pin 5 nu e tot masa? La pompa de abs, firul rosu vine in pin 7 nu?(am postat cod pompa abs. 1k0 cu P in coada)

[relugeo]

Salut. Ma poate ajuta și pe mine cineva cu montarea firului de la butonul TMPS în mufa de la ABS? Mulțumesc.

[1991luk]

Am legat gri cu gri(3 cu 3), maro cu maro 6 cu 6 iar acel negru cu alb la gri cu maro. Am mai legat tot in serie butonul de deschis portbagajul la skoda la fel, gri cu gri maro cu maro.

Nu am mai apucat sa duc firul la abs caci a inceput sa sara freon pe la compresor (piulita galbena). Ideea e ca voiam macar sa se aprinda.... Cel de la TPMS nu se aprinde deloc iar cel de la portbagaj se aprinde cand am asr-ul dezactivat (adica atunci cand e asr galben).

Intrebarea mea e... trebuie sa pun musai si firul rosu la abs ca sa se aprinda butonul? Butonul de portbagaj de ce se aprinde doar cand e asr-ul oprit? Are cineva o schema mai complex construita sa vad pe unde am gresit sau ceva?

[Al Bundy]

8 hours ago, relugeo said:

Salut. Ma poate ajuta și pe mine cineva cu montarea firului de la butonul TMPS în mufa de la ABS? Mulțumesc.

cu sfaturi sau fizic?



2 hours ago, 1991luk said:

Am legat gri cu gri(3 cu 3), maro cu maro 6 cu 6 iar acel negru cu alb la gri cu maro. Am mai legat tot in serie butonul de deschis portbagajul la skoda la fel, gri cu gri maro cu maro.

Nu am mai apucat sa duc firul la abs caci a inceput sa sara freon pe la compresor (piulita galbena). Ideea e ca voiam macar sa se aprinda.... Cel de la TPMS nu se aprinde deloc iar cel de la portbagaj se aprinde cand am asr-ul dezactivat (adica atunci cand e asr galben).

Intrebarea mea e... trebuie sa pun musai si firul rosu la abs ca sa se aprinda butonul? Butonul de portbagaj de ce se aprinde doar cand e asr-ul oprit? Are cineva o schema mai complex construita sa vad pe unde am gresit sau ceva?

NU trebuie firu, ca doar merge wireless....

MAi complexa decat cea din elsa nu este, dar vad ca nici pe aia nu stii sa o citesti, mai bine mergi la cineva care stie, sa nu dai foc la masina....

[relugeo]

Salut Al Bundy. Celelalte fire sunt legate nu a mai rămas decât firul rosu care trebuie băgat în mufa de la centrala ABS. Problema este ca am scos mufa din centrala dar nu reușesc sa bag pinul în mufa. Nu știu cum se desface mufa sa bag pinul. Mulțumesc

[1991luk]

12 hours ago, Al Bundy said:

cu sfaturi sau fizic?



NU trebuie firu, ca doar merge wireless....

MAi complexa decat cea din elsa nu este, dar vad ca nici pe aia nu stii sa o citesti, mai bine mergi la cineva care stie, sa nu dai foc la masina....

Tot ce am citit pe aici e gri cu gri, maro cu maro iar cel negru cu alb de care nu am auzit nimic la asr (unde,am gasit la altcineva)... Am intrebat doar daca pot sa le fac sa se aprinda si atat momentan... Deci trebuie sa duc si firul rosu la abs. Multumesc.

[Al Bundy]

ca sa se aprinda, daca chinezul a pus firele in mufa cum trebuie, sunt suficiente 2 fire, gri si maro.

[OviVal]

Salut!

Eu am ASR FRONT MK70

1K0 907 379 P

Golf v

Am scazut din 0017025 ( care din cate pare este codarea pt .....379 P ) 0016384, deci am codat cu 0000641. S-a aprins martorul in bord si asa a ramas, clipeste in continuu. Am incercat si reset cu vsds dar degeaba. De precizat ca nu am montat inca butonul.

????



[OviVal]

Cred ca am gasit rezolvarea la problema mea cu indicatorul TPMS in ETKA.

Eu am pompa ABS 1K0 614 117 H cod PR 7K0 , 7K4. Modelul meu de golf mai poate monta si 1K0 614 117 J cod PR 7K6

PR 7K0 = Without tire pressure warning light

PR 7K4 = Tire pressure control frequency 315 MHz high level version

PR 7k6 = Flat tire indicator. Control presiune in functie de viteza de rotatie a rotilor

Codul H si J sunt pt modele golf 2008, pe golf 2009 sunt AC si AD (AD - PR 7K6)

H,J,AC si AD sunt MK70, adica ASR

Golf 2008 MK60 , adica ESP monteaza AE si AF , AF cod PR 7k6

Golf 2009 MK60 monteaza BD si BE, BE cod PR 7K6



Modificat 30 Aprilie, 2017 de OviVal

[OviVal]

On 29.04.2017 at 9:19 PM, relugeo said:

Salut Al Bundy. Celelalte fire sunt legate nu a mai rămas decât firul rosu care trebuie băgat în mufa de la centrala ABS. Problema este ca am scos mufa din centrala dar nu reușesc sa bag pinul în mufa. Nu știu cum se desface mufa sa bag pinul. Mulțumesc

O intrebare "simpla", cum scoti firul rosu din masina fara sa demontezi zumate de masina?



[relugeo]

Foarte simplu . Dupa ce dai torpedoul jos sunt niște dopuri de cauciuc și cu o sarma otelita prin interior sau exterior unde iti este mai usor pătrunzi dopul iar la celalalt capăt prinzi firul de sarma și îl scoți afara. Eu îl am afara dar nu pot sa îl bag în mufa .

Modificat 1 Mai, 2017 de ForceTurbo
Quote la postul anterior. Atentie, se sanctioneaza!

[valioglu]

Vezi ca mufa are niste obturatoare de cauciuc sau plastic ca sa fie cat mai etansa. Verifica pinul unde trebuie sa bagi si cu un ac sau o agrafa de birou impinge afara bucatica aceea subtire de cauciuc care obtureaza lacasul pinului din mufa. Dupa aceea o sa poti baga pinul.

[OviVal]

1 hour ago, relugeo said:

Foarte simplu . Dupa ce dai torpedoul jos sunt niște dopuri de cauciuc și cu o sarma otelita prin interior sau exterior unde iti este mai usor pătrunzi dopul iar la celalalt capăt prinzi firul de sarma și îl scoți afara. Eu îl am afara dar nu pot sa îl bag în mufa .

Rezolvat cu scosul firului. Am dat o gaura cu surubelnita din partea dinspre motor si am bagat o pilota ( un fel de sarma din plastic cu care trag electricienii firele prin tuburi, eu fiind de meserie). Am facut si poze cu procedura de desfacere a mufei. Un pic de rabdare si le incarc.

[OviVal]

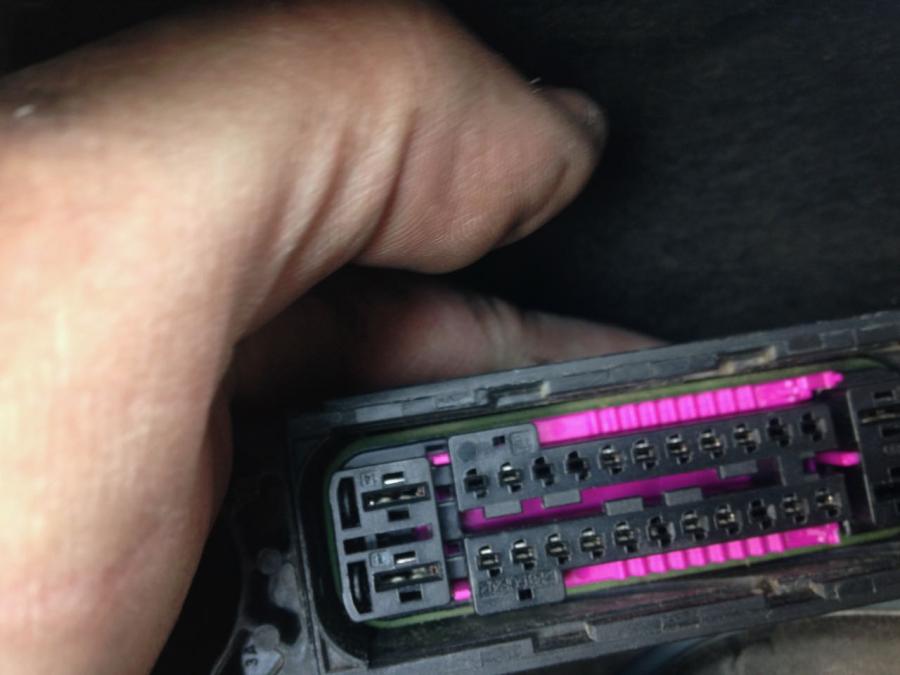

Deci mufa de pe controlerul ABS pt TPMS







Sper sa fie de ajutor.

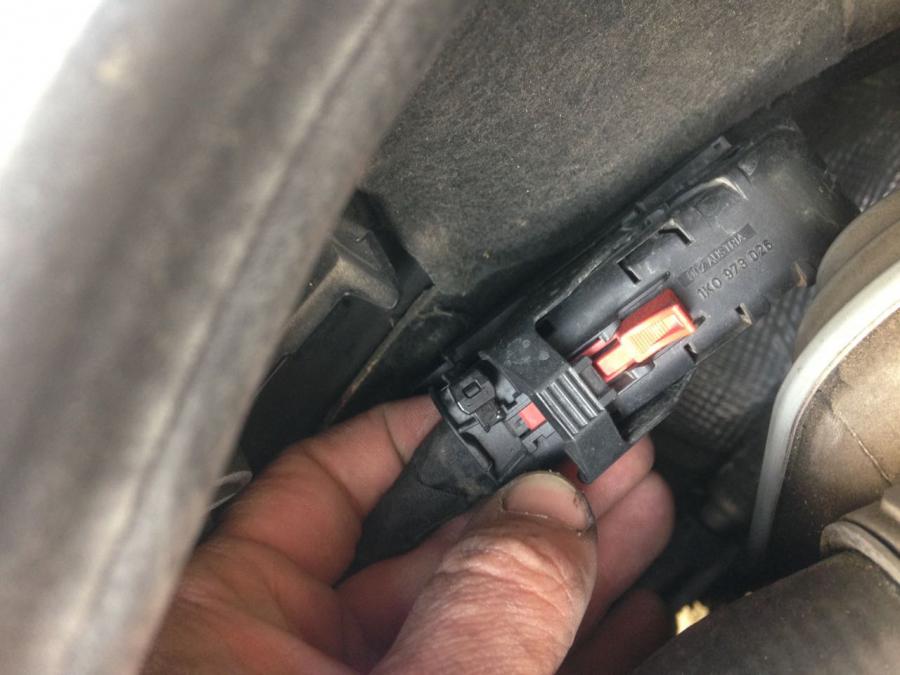

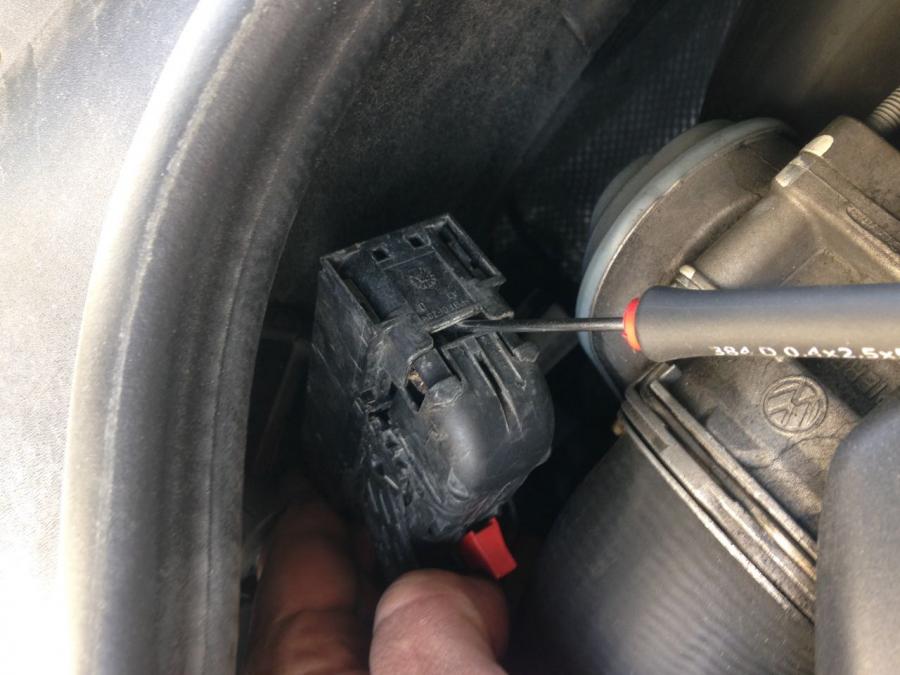

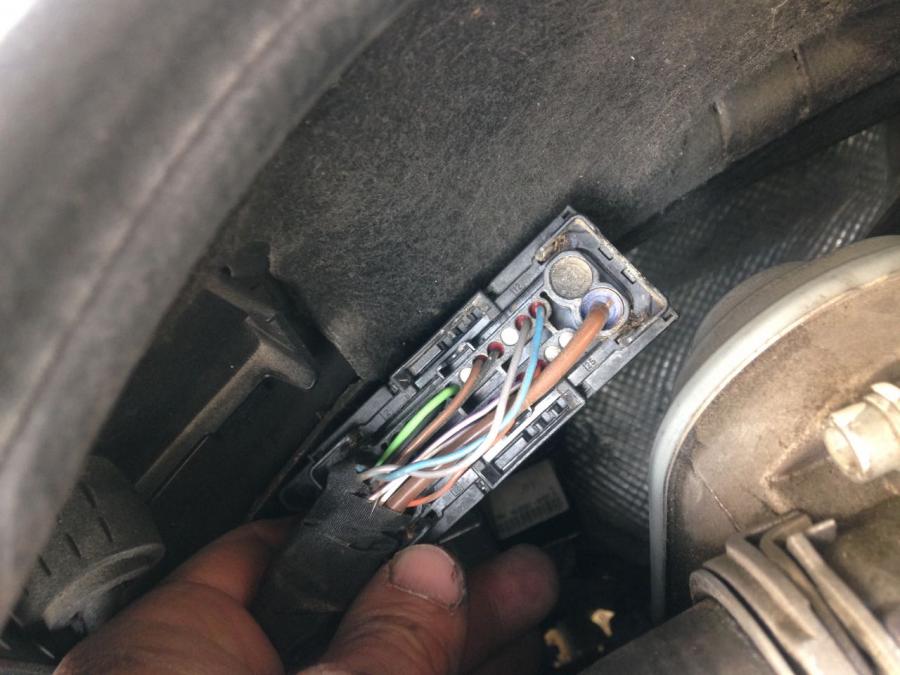

 Inainte de a introduce firul in mufa trebuie deblocata mutand protectia mov-lila  inspre stanga, atentie la urechiusele din partea dreapta, eu am rupt una.

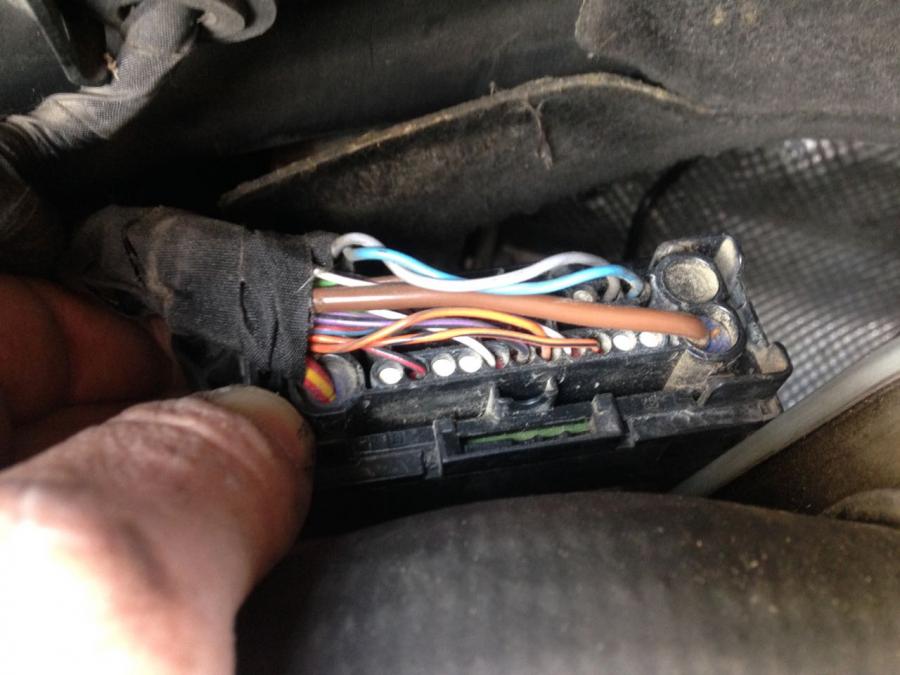

Dupa ce scoateti mufa trebuie desfacut capacelul exterior ce protejeaza firele

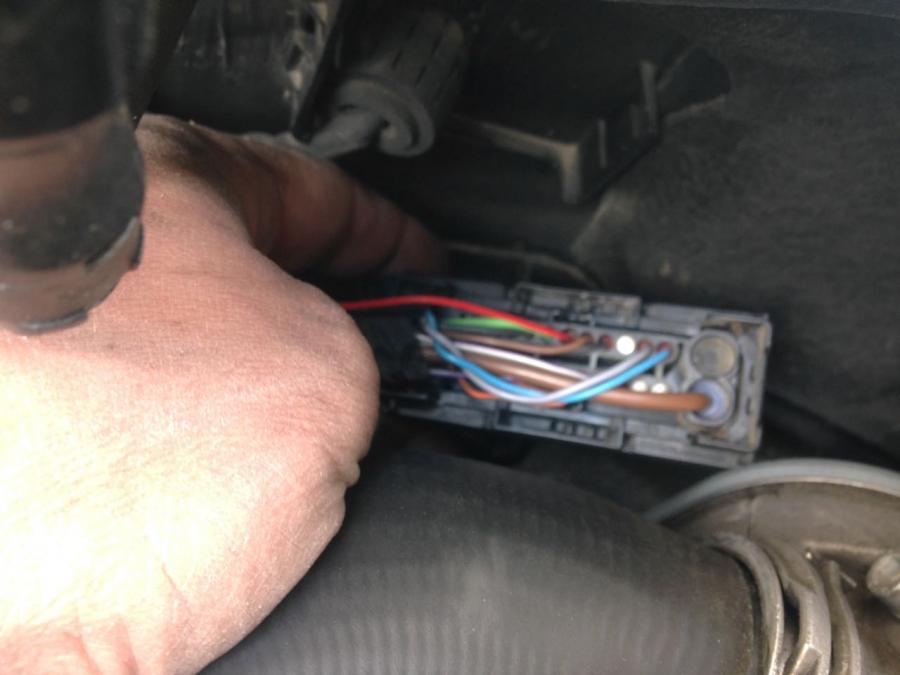

si ar fi bine sa taiati si colierul de plastic ce tine firele

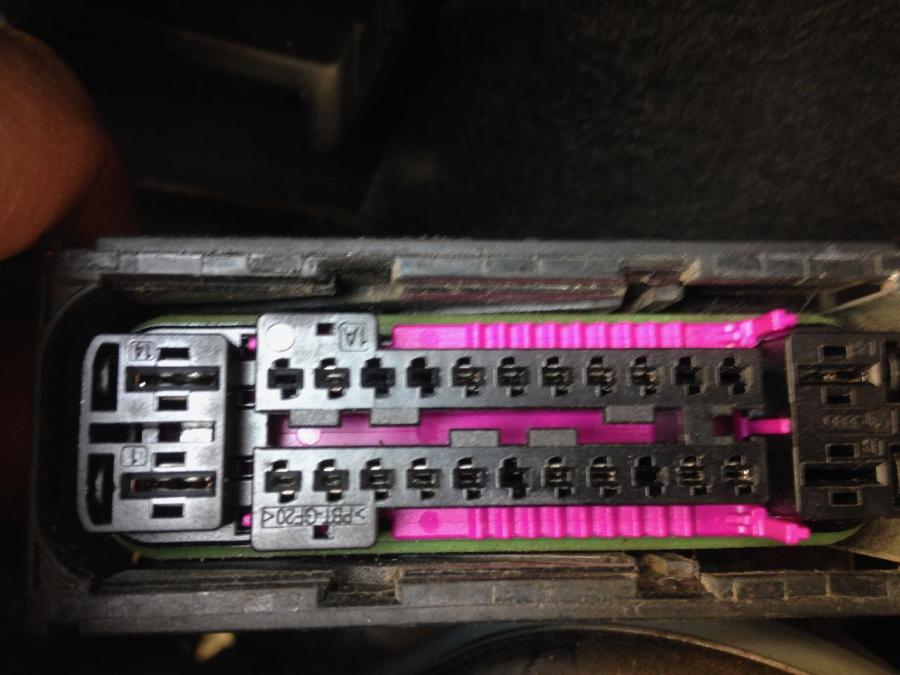

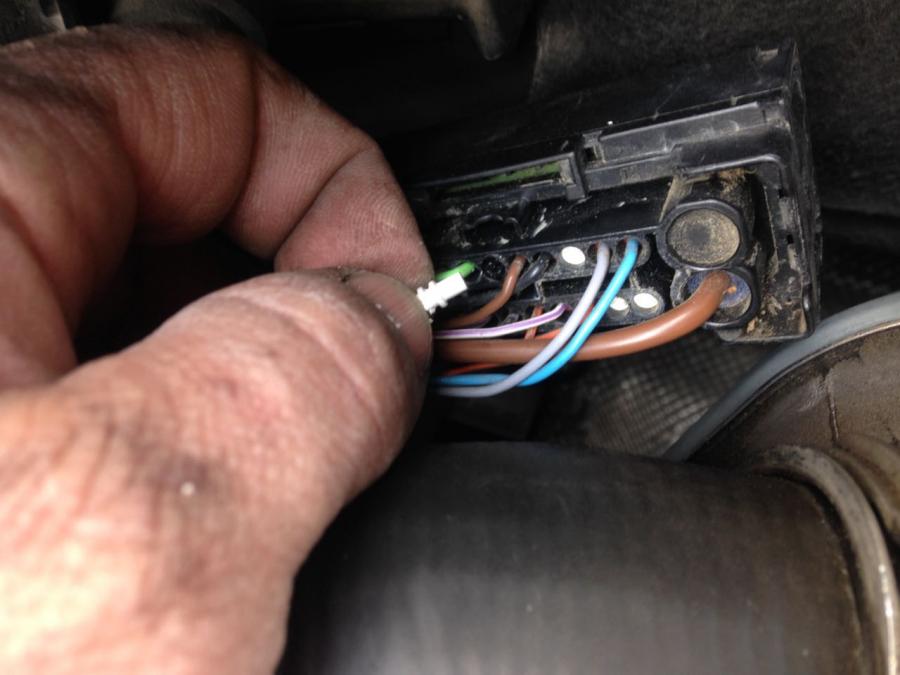

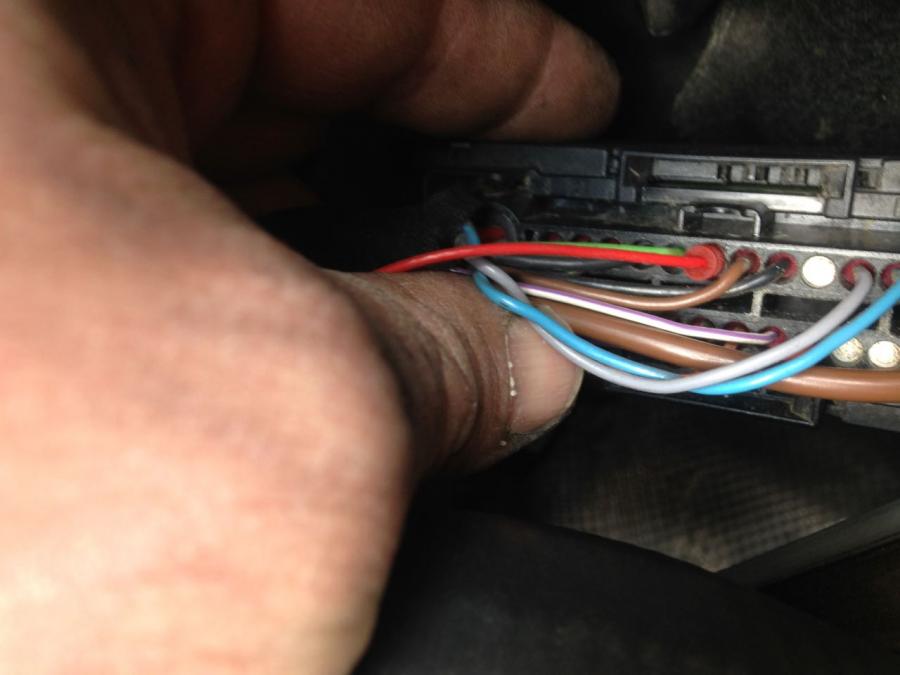

Dupa care individuati pinul ce va intereseaza , in cazul meu pin 7 avand in vedere ca am ASR si mufa T26 ( 26 pin), ESP ar trebui sa aiba T47. Trebuie scos dopul de protectie , cel alb

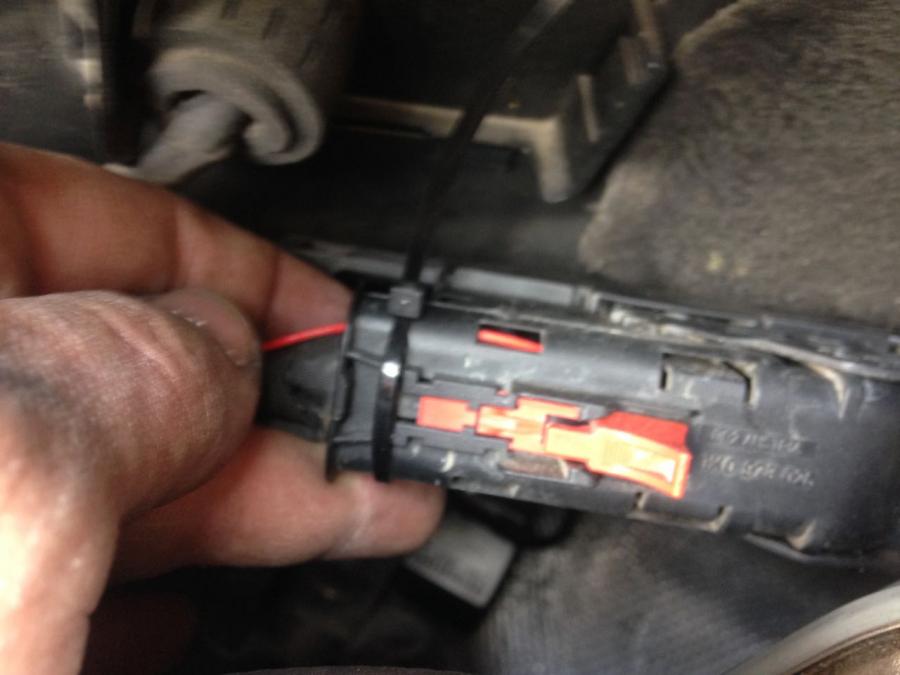

Terminat de introdus firul se pune protectia inapoi , cea lila, atentie sa fie pusa bine se vede ca nu s-a mutat bine inspre dreapta daca comparati cuprima poza.Nu se inchide bine daca nu e bagat firul bine in mufa.

Dupa care se pune capacul la loc si se leaga cu un colier de plastic nou in locul la cel ce l-am taiat. . Atenzie cand incideti capacul, daca nu il puneti la loc bine mufa nu se va intra in controler si nu se va inchide.



Sper sa fie de folos.

Modificat 1 Mai, 2017 de OviVal

[1991luk]

Colegul Al Bundy zicea sa fim atenti la cablaj... Eu am facut ce si cum ar trebui dar pin-ul 5 din cablaj, pe care nu mai sunt sigur acuma unde trebuia dus la asr, nu-l inteleg. Deci, cel negru cu alb pe care trebuia sa il duc la asr (din cate am inteles de pe alte site-uri, la maro cu gri) doar ca el in buton nu intra nicaieri. (poza)

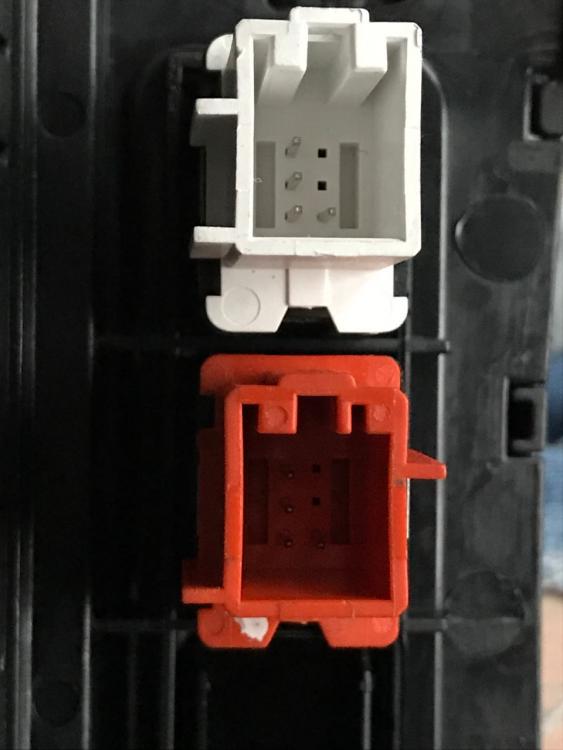

Pin 123 sus, 456 jos

Modificat 1 Mai, 2017 de 1991luk

[OviVal]

Firul negru/alb in mufa TPMS e pe pinul 5 in mufa ASR are corespondenta la pinul 4

Ma refer la glof v dar din ce am vazut pe ELSA e la fel si pe skoda

Modificat 1 Mai, 2017 de OviVal

[valioglu]

Oricum, stiu ca o sa va dezamagesc, dar sistemul nu e foarte bun. La viteze mici in oras nu functioneaza foarte bine. Am taiat un cauciuc in toamna intr-un colt de bordura si am mai mers cam un km cu maxim 50 la ora si s-a aprins martorul doar dupa vreo 300 de metri. Am si dezumflat un cauciuc sa vad daca merge si la 1.5 atmosfere s-a aprins dar la peste 90 km/h. E foarte dependent de viteza, daca mergi cu viteza sesizeaza repede ca un cauciuc se dezumfla dar la viteze mici poti sa mergi pe pana un pic, isi da seama greu. E util mai ales pe autostrada.

Modificat 1 Mai, 2017 de valioglu

[1991luk]

1 hour ago, 1991luk said:

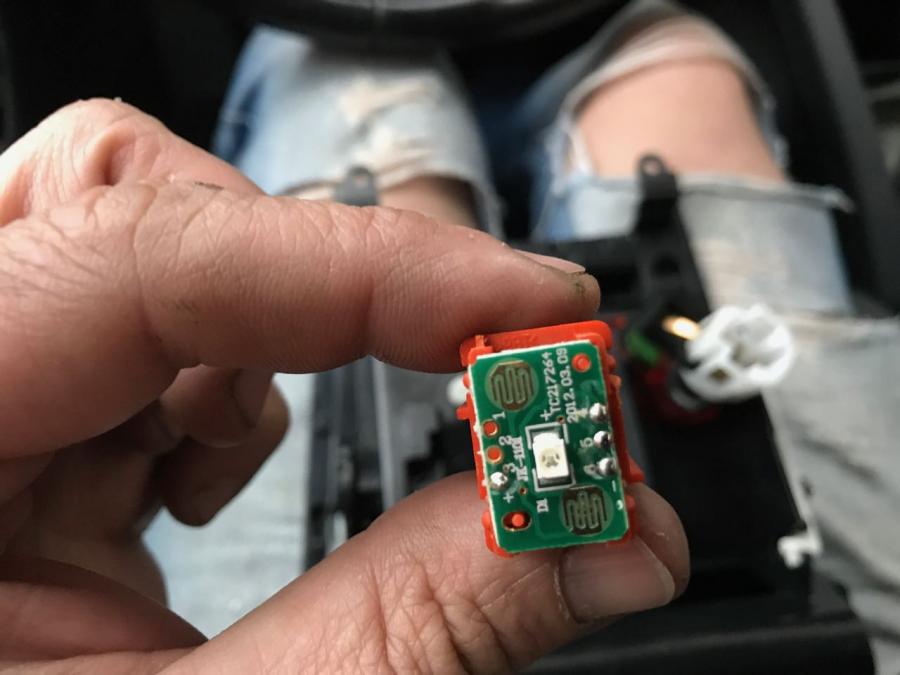

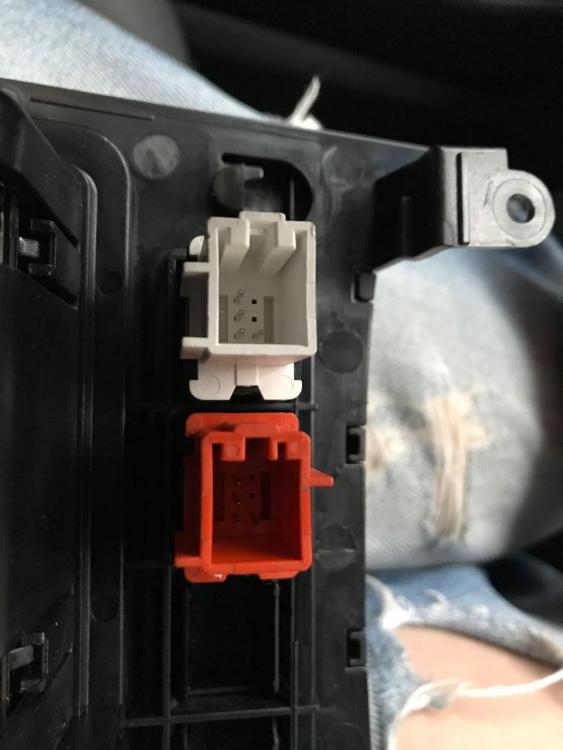

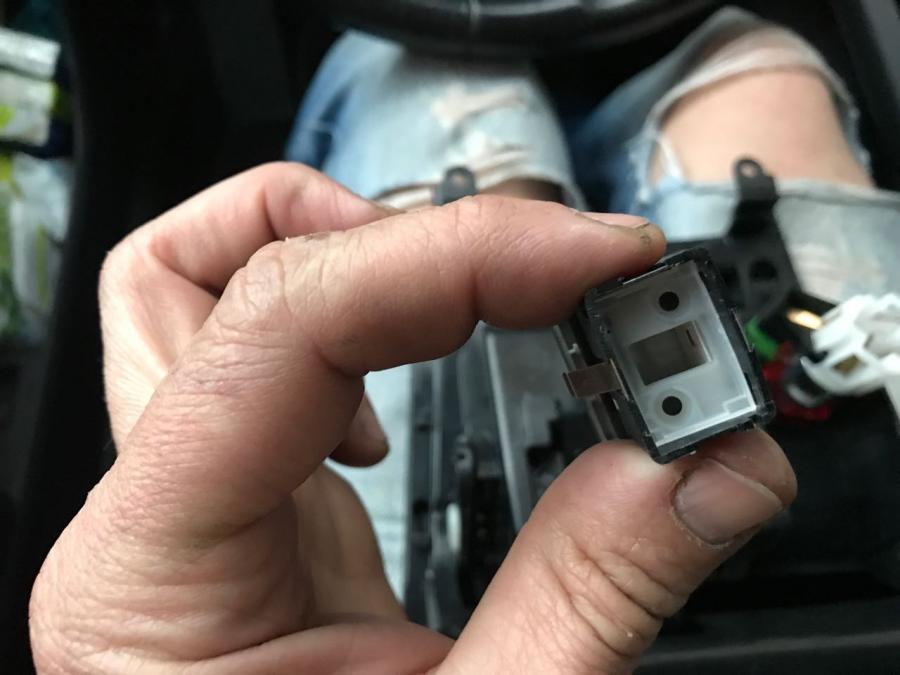

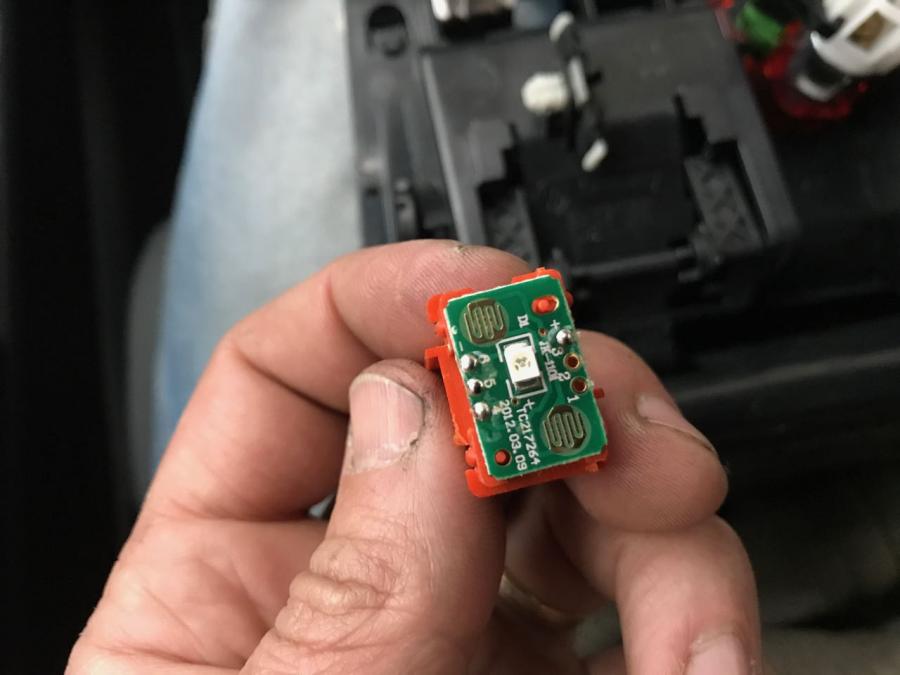

De legat am legat bine dar butonul e "prost". Am luat firul alb negru din pin 5 de la mufa TPMS si l-am legat la pin 2 din mufa acesteia pentru ca, dupa cum se vede si in poza, pin 5 lipseste (e 2).



Carevasazica, atentie la butoanele de la chinezi





LE: si asa se comporta ciudat. Nu a luat foc dar cand pun contactul/pornesc masina nu se mai aprinde.

Modificat 1 Mai, 2017 de 1991luk

[OviVal]

57 minutes ago, valioglu said:

Oricum, stiu ca o sa va dezamagesc, dar sistemul nu e foarte bun. La viteze mici in oras nu functioneaza foarte bine. Am taiat un cauciuc in toamna intr-un colt de bordura si am mai mers cam un km cu maxim 50 la ora si s-a aprins martorul doar dupa vreo 300 de metri. Am si dezumflat un cauciuc sa vad daca merge si la 1.5 atmosfere s-a aprins dar la peste 90 km/h. E foarte dependent de viteza, daca mergi cu viteza sesizeaza repede ca un cauciuc se dezumfla dar la viteze mici poti sa mergi pe pana un pic, isi da seama greu. E util mai ales pe autostrada.

Ai sensori sau e pe ABS?

Oricum la viteze mari e importanta avertizarea cand pierzi presiune, folosesc masina mai bine de 50% din timp in autostrada si 150 -160 la ora e important sa te avertizeze cand pierzi presiune.

Din cate am inteles sistemul cu senzori e mult mai precis, poti sa setezi si presiunea sub care sa te avertizeze.

[valioglu]

Am sistemul indirect, pe ABS.

Ai dreptate, cel cu senzori e cu adevarat bun, dar are minusul ca senzorii OEM sunt extrem de scumpi. Si te incurca si cu schimbatul cauciucurilor cu tot cu jante iarna / vara.

La Dacia sistemul poate lucra cu doua seturi de senzori care costa si mult mai putin...

Modificat 1 Mai, 2017 de valioglu

[OviVal]

3 hours ago, 1991luk said:

De legat am legat bine dar butonul e "prost". Am luat firul alb negru din pin 5 de la mufa TPMS si l-am legat la pin 2 din mufa acesteia pentru ca, dupa cum se vede si in poza, pin 5 lipseste (e 2).



Carevasazica, atentie la butoanele de la chinezi





LE: si asa se comporta ciudat. Nu a luat foc dar cand pun contactul/pornesc masina nu se mai aprinde.

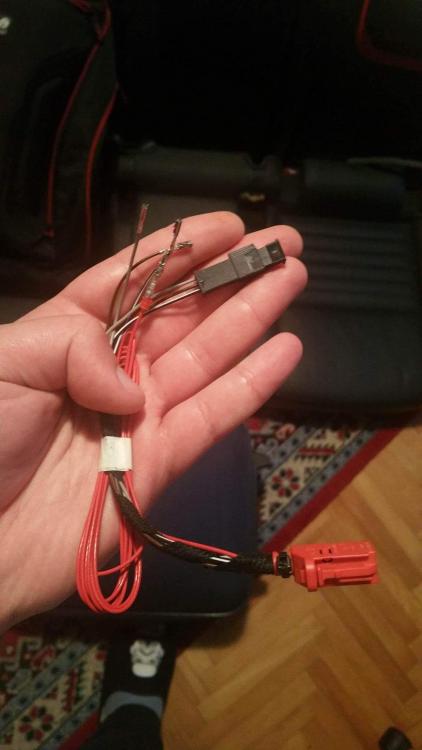

butonul de TPMS demontat si cablajul
