Conectivitate Bluetooth OEM

[EWS]

@Valentin: eroarea de open circuit e pe output, prin urmare se refera la iesirea audio din modulul BT. Acu ' am intrat de pe tableta si nu am acces la loguri da' imi amintesc perfect ca am avut eroare de open circuit. Ce nu-mi amintesc exact e daca se referea la right channel. Eroarea de short circuit e pe input. Daca am inteles eu bine recitindu-i postarile, a folosit un kit, iar kitul lui are cablaj pentru comenzi vocale prin RNS si atunci trebuie sa le lege ca atare. Eu n-am folosit un kit, si a trebuit sa completez un pic cablajul. Parerea mea, daca e vorba de un kit: sa conecteze totul dupa instructiuni si daca tot mai are erorile, posibil sa fie nevoie de firul ala. Nu stiu ce fel de cablaj e in kit.



LE: ca sa vezi daca ai fire pentru streaming stereo, scoate conectorul mare din modulul BT, extrage-l din teaca neagra - conectorul e albastru - si vezi daca ai pini/fire la pozitiile 4,5 (right channel) si 8,9 (left channel)



LLE: uite si logul. Interesant ca apare "left channel" :icon_confused:



Friday,01,February,2013,18:02:00:37412
VCDS Version: Release 10.6.4
Data version: 20110418



--------------------------------------------------------------------------------
--------------------------------------------------------------------------------


                Address 77: Telephone       Labels: 1K8-035-730.clb
Control Module Part Number: 1K8 035 730     HW: 1K8 035 730
  Component and/or Version: Telefon       H06 3100
           Software Coding: 412100
            Work Shop Code: WSC 05314 123 12345
                      VCID: E6C9473CA8F7
1 Fault Found:

03426 - Left Audio Channel
            011 - Open Circuit
             Freeze Frame:
                    Fault Status: 01101011
                    Fault Priority: 3
                    Fault Frequency: 1
                    Reset counter: 169
                    Mileage: 72196 km
                    Time Indication: 0
                    Date: 2013.02.01
                    Time: 17:58:18


Modificat 29 Mai, 2013 de EWS

[micuzzu_marius]

cum sa legi corect pentru ce ai nevoie, banuiesc ca ai primit in kit acest cablaj

[ocghro]

Domnilor,

Kit-ul in discutie este asta: http://www.carsystems.pl/vw-bluetooth-kit-7p6035730k-retrofit-newest-version,id600.html

Din motive de marime a fisierului, nu pot atasa pdf-ul suport, care se poate vedea in sectiunea support de pe siteul polonezilor (se cheama bluetooth a2dp wiring). Sunt cateva poze acolo, care te indruma ce sa faci, cu toate ca nu este suficient de clar cum si de pe care mufe se face modificarea pinilor (deh, ce sa-i faci, n-am decat studii de inginerie mecanica, si stiti cum e bancul cu intelectualii :-)

Ce-i drept, din graba, nu am facut nicio realocare a pinilor de pe mufe, asa cum zic ei in ultimele fotografii. Cu o surpriza placuta, am constatat, dupa codarea in Can, adresa 77 telephone, ca sistemul functioneaza: RNS-ul preia agenda telefonului, microfonul merge, sistemul audio la fel.

Asa ca mai degraba ii dau dreptate lui Valentin si voi reverifica toate conexiunile, inainte de a ma gandi la achizitia cablului propus de de EWS.

Nu in ultimul rand, tin sa va multumesc tuturor celor care si-au expus aici parerile si sfaturile.

[EWS]

cum sa legi corect pentru ce ai nevoie, banuiesc ca ai primit in kit acest cablaj

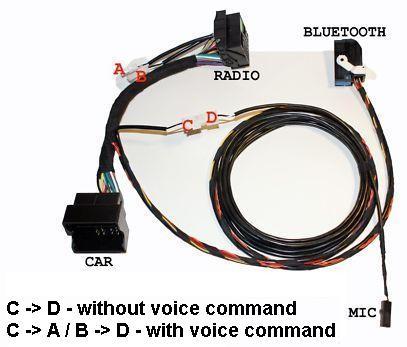

Aha, acum se mai clarifica lucrurile. Ceea ce fac polonezii prin cablajul ala e sa iti ofere posibilitatea de a implementa sau nu modificarea de la punctul 2 de aici.



Domnilor,

Kit-ul in discutie este asta: http://www.carsystems.pl/vw-bluetooth-kit-7p6035730k-retrofit-newest-version,id600.html

Din motive de marime a fisierului, nu pot atasa pdf-ul suport, care se poate vedea in sectiunea support de pe siteul polonezilor (se cheama bluetooth a2dp wiring). Sunt cateva poze acolo, care te indruma ce sa faci, cu toate ca nu este suficient de clar cum si de pe care mufe se face modificarea pinilor (deh, ce sa-i faci, n-am decat studii de inginerie mecanica, si stiti cum e bancul cu intelectualii :-)

Ce-i drept, din graba, nu am facut nicio realocare a pinilor de pe mufe, asa cum zic ei in ultimele fotografii.

Daca te referi la pdf-ul asta, atunci nici nu trebuia sa faci modificarea aia, pentru ca se refera la adaugarea firului de care ti-am zis eu. (duce fire de la 4 si 5 din conectorul BT la 11 si 5 din conectorul 3 al RCD/RNS) Din descrierea kitului, rezulta ca el este plug and play.

Cu o surpriza placuta, am constatat, dupa codarea in Can, adresa 77 telephone, ca sistemul functioneaza: RNS-ul preia agenda telefonului, microfonul merge, sistemul audio la fel.

Asa ca mai degraba ii dau dreptate lui Valentin si voi reverifica toate conexiunile, inainte de a ma gandi la achizitia cablului propus de de EWS.

Nu in ultimul rand, tin sa va multumesc tuturor celor care si-au expus aici parerile si sfaturile.

Eu ti-am spus ca-ti lipseste firul ala pentru ca nu stiam ca ai folosit un kit si nici ce cablaj ai in kit. Ma gandeam ca ai avut echipare BT din fabrica.

Inca nu inteleg de ce ai avea scurtcircuit pe input. Input left este pe 45 si 46 si ar trebui sa mai fie doua pentru right, dar inca nu le-am gasit.

Ar fi o posibilitate ca sa fie cablajul gresit. Pentru eroarea de open circuit verifica daca ai continuitate intre:

conectorul BT --- conectorul 3 catre RNS (vezi http://volkswagen.workshop-manuals.com/golf-mk5/index.php?id=1922)

4 ----------------------------- 11

5 ----------------------------- 5

8 ----------------------------- 12

9 ----------------------------- 6

Si nu in ultimul rand verifica daca ai codat corect modulul. Eu mi-am prins urechile de cateva ori cu al meu.

Bafta!

Modificat 30 Mai, 2013 de EWS

[nrobert13]

aveti idee daca modulele standard 1K8 035 730 -/A/B/C/D care stiu A2DP, stiu si AVRCP?

mersi.

[EWS]

Din ce am aflat eu, nu. Cel putin la cele fara sufix.

[4wheelrun]

Salut,

Apelez la persoanele cu experienta practica in montaj si configurare oem bluetooth retrofit. Pe scurt am un rns 315 revizie J fara bluetooth, am achizitionat centrala bt externa 5n0 035 730 C, cablaj inclusiv a2dp, am pozat microfonul in centrala bt, am achizitionat de asemenea modul de comanda bt 3 butoane de plafoniera cod REH simplu insa inca nu l-am instalat.

Nu am volan multufunctional, nu am cradle, in fapt echiparea bordului este tip midline rosu (tempomant, minidot, volan fara comenzi). Intrebarea mea este daca voi reusi pairing din modulul de plafon sau trebuie sa achizitionez o centrala cu HFP?

Am doua optiuni:

- 3c8 035 730 C

- 7p6 035 730 C

In acest moment rns315 vede unitatea bt insa afiseaza evident "telephone operation not possible. Telephone not connected"

Multumesc

Am omis sa mentionez, gateway can terminatie C, stie doar DDP nu si BAP

[Al Bundy]

3c8 035 730 C nu merge la tine.



7p6 035 730 C nu o sa poata fi operat de pe volan. DAr merge la tine

[mark21]

Control Module Part Number: 5N0-035-730-A sau B

Type: UHV-Premium Nokia HT-2

PR-Code: 9ZA/9ZU

Protocol : DDP/BAP

rSAP Yes

Merge cu bord rosu? 2006-2009

[Valentin]

Pai daca zice de DDP inseamna ca merge

[4wheelrun]

Salut,

Modulul respectiv nu stie decat protocol rSAP, cu alte cuvinte preia controlul telefonului imperecheat si se autorizeaza in reteaua mobila cu datele SIM. Problema este ca majoritatea terminalelor smartphone nu integreaza protocol rSAP si iti vor arunca erori gen "paired but not connected" sau "unsupported phone".
Nu ai streaming stereo pe bluetooth si nici HFP handsfree profile. Obligatoriu trebuie sa ai maxidot.



adaugat de Valentin: Anunturile de vanzare se fac in aria destinata sau in privat

Modificat 2 Iunie, 2013 de Valentin

[nrobert13]

Salut,

Modulul respectiv nu stie decat protocol rSAP, cu alte cuvinte preia controlul telefonului imperecheat si se autorizeaza in reteaua mobila cu datele SIM. Problema este ca majoritatea terminalelor smartphone nu integreaza protocol rSAP si iti vor arunca erori gen "paired but not connected" sau "unsupported phone".

Nu ai streaming stereo pe bluetooth si nici HFP handsfree profile. Obligatoriu trebuie sa ai maxidot.

Eu te sfatuiesc sa iti cumperi 5n0 035 730 C. Eu vand un astfel de modul, il dau cu 350 ron desi eu am dat 400 initial pe el, (vezi mai sus pe topic) intrucat trebuie sa imi cumpar unul specific bordurilor fara maxidot.

Ma gasesti si pe site-urile de licitatii, sint singurul care vand tipul respectiv. Este cumparat in urma cu doua saptamani nou, de la un coleg de forum, "nrobert".

Uite si specificatiile, pe capetele de tabel ai in ordine 3g hfp pbap a2dp rsap. Versiunea A si B suporta doar rSAP.

Uite si specificatiile, pe capetele de tabel ai in ordine 3g hfp pbap a2dp rsap. Versiunea A si B suporta doar rSAP.

5N0-035-730-A UHV-Premium

Nokia HT-2 9ZA/9ZU DDP/BAP No ??? ??? ??? Yes ??? > 5N0-035-730-B

5N0-035-730-B UHV-Premium

Novero HT-2 9ZB/9ZU DDP/BAP No No No No Yes 22/2009 > 5N0-035-730-C

5N0-035-730-C UHV-Premium

Novero HT-2 9ZU/9ZW DDP/BAP No Yes ??? Yes Yes 40/2009 -

Multumesc de sfat! Pentru mine e ok sa il operez de pe display rns. Insa nu gasesc in romania modulu, cel putin zilele astea.



te rog sa fii mai atent la afirmatiile pe care le faci.

- ai luat de la mine modulul cu cablaj cu tot cu 450, modulul era 350 si la pachet cu cablaj cu tot 450.

- nu am zis niciodata ca modulul este nou, pentru ca nu este!

- ti-am zis clar, ca din cate stiu eu, modulul nu suporta HFP.

pe langa astea, ti-am oferit foarte multe alte informatii suplimentare, care nu sunt usor de gasit pe net, si nu cred ca ca e correct sa oferi informatii eronate despre mine!

pe de alta parte, nu cred ca acesta este un topic dedicat vanzarilor!

[4wheelrun]

Salut,

Imi asum scuzele de rigoare dc am gresit pretul. Acum am inteles cum ai facut impartirea intre cablaj si modul. Cat despre nou vs folosit, centrala arata perfect si sint deobicei extrem de atent cand vine vorba de aspect.

Referitor la caracteristici, nu le-am nascocit, le-am gasit documentate pe ross-tech. Confirm ca nu ai spus cum ca ar suporta hfp, insa din cate am citit, suporta!

[4wheelrun]

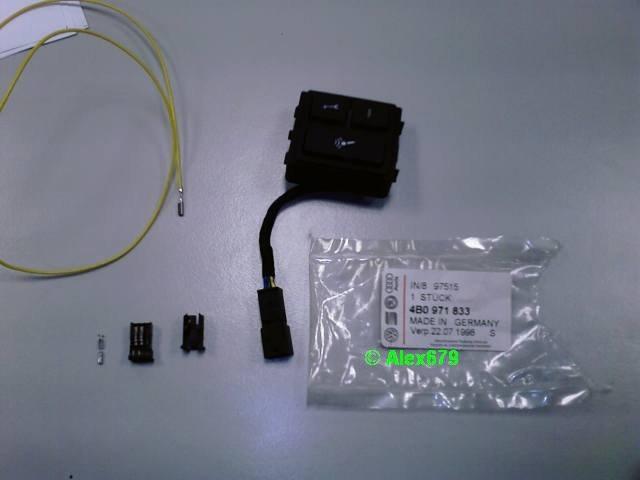

Stie cineva cum se cableaza modulul de 3 butoane din plafoniera cod 3C0 035 624 REH la centrala bt? Mai putin partea de alimentare care este banala. In service vw am primit raspunsul scurt cum ca am nevoie de un cradle si pairing adapter, insa nu prea are logica. Ma chinui sa fac modulul 5n0 visible fara comenzi din volan sau mfd.

[strumf11]

Pai nu poti sa-l faci visible cu vcds-ul? Majoritatea merg asa.

Sent from my HTC Desire S using Tapatalk 2

[4wheelrun]

Cu vcds poti sa il configurezi pe "enabled". Pentru a fi visible, trebuie sa pui ignition si din board comp sa iti selectezi pairing xxx. Sint deschis la orice alta idee, eu neavand BC. In vcds nu am foarte multe optiuni, modulul se codeaza short. La scanare individuala, pe measurement block 13 parca raporteaza BT "n_visibl".

Am un Bt premium 5n0 035 730 C si un modul CAN gateway din 2007 cu 3c0 xxx xxx C

Ms

[strumf11]

Ce codare ai la modul?

Sent from my HTC Desire S using Tapatalk 2

[4wheelrun]

Address 77: Telephone       Labels: 3C0-035-730.lbl
Control Module Part Number: 5N0 035 730 C    HW: 5N0 035 730 C
  Component and/or Version: J412                8506
           Software Coding: 0020055
            Work Shop Code: WSC 05314 000 00000
                      VCID: 285589049BE804E



practic am limba engleza si config de rns in loc de rcd

am o chinezarie pe post de interfata de diagnoza dar functioneaza pe vcds 11.11

uite aici o scanare pe modul 77 cu toate erorile gasite. este mai veche insa poate servi ca suport de lucru. ignora erorile de iesiri audio si cea de microfon, scanasem centrala fara headunit conectat.



               Address 77: Telephone       Labels: 3C0-035-730.lbl
Control Module Part Number: 5N0 035 730 C    HW: 5N0 035 730 C
  Component and/or Version: J412                8506
           Software Coding: 0020035
            Work Shop Code: WSC 05314 000 00000
                      VCID: 285589049BE804E
8 Faults Found:



01523 - Microphone for Telephone (R38)
            010 - Open or Short to Plus
             Freeze Frame:
                    Fault Status: 01101010
                    Fault Priority: 3
                    Fault Frequency: 1
                    Reset counter: 114
                    Mileage: 78786 km
                    Time Indication: 0



00385 - Positive Output Audio Channel for Speech/Telephone
            011 - Open Circuit
             Freeze Frame:
                    Fault Status: 01101011
                    Fault Priority: 3
                    Fault Frequency: 2
                    Reset counter: 114
                    Mileage: 78786 km
                    Time Indication: 0



00386 - Negative Output Audio Channel for Speech/Telephone
            011 - Open Circuit
             Freeze Frame:
                    Fault Status: 01101011
                    Fault Priority: 3
                    Fault Frequency: 2
                    Reset counter: 114
                    Mileage: 78786 km
                    Time Indication: 0



02791 - Telephone Baseplate (R126)
            010 - Open or Short to Plus - Intermittent
             Freeze Frame:
                    Fault Status: 00101010
                    Fault Priority: 3
                    Fault Frequency: 1
                    Reset counter: 154
                    Mileage: 77063 km
                    Time Indication: 0
                    Date: 2013.05.11
                    Time: 10:32:21



01524 - Antenna for Telephone
            011 - Open Circuit
             Freeze Frame:
                    Fault Status: 01101011
                    Fault Priority: 3
                    Fault Frequency: 1
                    Reset counter: 7
                    Mileage: 77063 km
                    Time Indication: 0
                    Date: 2013.05.11
                    Time: 10:32:21



02794 - Cell-Phone Prep. Control Head (E508)
            009 - Open or Short to Ground
             Freeze Frame:
                    Fault Status: 01101001
                    Fault Priority: 3
                    Fault Frequency: 1
                    Reset counter: 7
                    Mileage: 77063 km
                    Time Indication: 0
                    Date: 2013.05.11
                    Time: 10:32:21



01304 - Radio
            004 - No Signal/Communication
             Freeze Frame:
                    Fault Status: 01100100
                    Fault Priority: 3
                    Fault Frequency: 2
                    Reset counter: 114
                    Mileage: 78786 km
                    Time Indication: 0



02749 - Control Module / Control Head for Telephone (J738)
            004 - No Signal/Communication
             Freeze Frame:
                    Fault Status: 01100100
                    Fault Priority: 3
                    Fault Frequency: 1
                    Reset counter: 7
                    Mileage: 77063 km
                    Time Indication: 0
                    Date: 2013.05.11
                    Time: 10:32:23



Saturday,18,May,2013,15:19:05:37412
VCDS Version: Release 11.11.0
Data version: 20111111







--------------------------------------------------------------------------------
--------------------------------------------------------------------------------



15:19:03
  Telephone   Telephone
  Not Connected   Connection Status
  Microphone   Microphone
  Not OK   Microphone Status
  AudioOut.(+)   Audio Output Plus (+)
  OK    Status Audio Output (+)
  Bluetooth   Bluetooth
  n_visible   Bluetooth Visibility
  Enabled   Bluetooth Status
Saturday,18,May,2013,15:24:07:37412
VCDS Version: Release 11.11.0
Data version: 20111111



                Address 77: Telephone       Labels: 3C0-035-730.LBL
Control Module Part Number: 5N0 035 730 C    HW: 5N0 035 730 C
  Component and/or Version: J412                8506
           Software Coding: 0020055
            Work Shop Code: WSC 05314 000 00000
                      VCID: 285589049BE804E
8 Faults Found:



01523 - Microphone for Telephone (R38)
            010 - Open or Short to Plus
             Freeze Frame:
                    Fault Status: 01101010
                    Fault Priority: 3
                    Fault Frequency: 1
                    Reset counter: 114
                    Mileage: 78786 km
                    Time Indication: 0



00385 - Positive Output Audio Channel for Speech/Telephone
            011 - Open Circuit - Intermittent
             Freeze Frame:
                    Fault Status: 00101011
                    Fault Priority: 3
                    Fault Frequency: 3
                    Reset counter: 156
                    Mileage: 78786 km
                    Time Indication: 0



00386 - Negative Output Audio Channel for Speech/Telephone
            011 - Open Circuit - Intermittent
             Freeze Frame:
                    Fault Status: 00101011
                    Fault Priority: 3
                    Fault Frequency: 3
                    Reset counter: 156
                    Mileage: 78786 km
                    Time Indication: 0



02791 - Telephone Baseplate (R126)
            010 - Open or Short to Plus - Intermittent
             Freeze Frame:
                    Fault Status: 00101010
                    Fault Priority: 3
                    Fault Frequency: 1
                    Reset counter: 154
                    Mileage: 77063 km
                    Time Indication: 0
                    Date: 2013.05.11
                    Time: 10:32:21



01524 - Antenna for Telephone
            011 - Open Circuit
             Freeze Frame:
                    Fault Status: 01101011
                    Fault Priority: 3
                    Fault Frequency: 1
                    Reset counter: 7
                    Mileage: 77063 km
                    Time Indication: 0
                    Date: 2013.05.11
                    Time: 10:32:21



02794 - Cell-Phone Prep. Control Head (E508)
            009 - Open or Short to Ground
             Freeze Frame:
                    Fault Status: 01101001
                    Fault Priority: 3
                    Fault Frequency: 1
                    Reset counter: 7
                    Mileage: 77063 km
                    Time Indication: 0
                    Date: 2013.05.11
                    Time: 10:32:21



01304 - Radio
            004 - No Signal/Communication - Intermittent
             Freeze Frame:
                    Fault Status: 00100100
                    Fault Priority: 3
                    Fault Frequency: 3
                    Reset counter: 156
                    Mileage: 78786 km
                    Time Indication: 0



02749 - Control Module / Control Head for Telephone (J738)
            004 - No Signal/Communication
             Freeze Frame:
                    Fault Status: 01100100
                    Fault Priority: 3
                    Fault Frequency: 1
                    Reset counter: 7
                    Mileage: 77063 km
                    Time Indication: 0
                    Date: 2013.05.11
                    Time: 10:32:23



[strumf11]

Incearca cu 0412100

Sent from my HTC Desire S using Tapatalk 2

[4wheelrun]

mi-a dat out-of-range. am gasit insa un tutorial bun si am reusit o codare mai buna. acum imi vede telefonul blackberry 9790 insa tot nu se pune pe visible. daca as fi avut voice control cred ca il rezolvam insa rns 315 nu are DSD.



http://www.mk5golfgti.co.uk/forum/index.php?topic=48227.0





uite codul curent: 0028243

nu am nici o eroare, pe grup 016 citeste telefonul, pe grup 015 raporteaza n_visible.



am comandat modulul de plafon, dupa ce vine mai incerc variatna de codare cu modulul de control present in loc de absent.



               Address 77: Telephone  (5N0 035 730 C)



20:14:01 Group 015: Bluetooth
  Bluetooth  Bluetooth
  n_visible  Bluetooth Visibility
  Enabled  Bluetooth Status

Sunday,02,June,2013,20:15:19:37412
VCDS Version: Release 11.11.0
Data version: 20111111



                Address 77: Telephone  (5N0 035 730 C)



20:15:17 Group 016
  BlackBerry 9790
coding: 0028243

[EWS]

Stie cineva cum se cableaza modulul de 3 butoane din plafoniera cod 3C0 035 624 REH la centrala bt? Mai putin partea de alimentare care este banala. In service vw am primit raspunsul scurt cum ca am nevoie de un cradle si pairing adapter, insa nu prea are logica. Ma chinui sa fac modulul 5n0 visible fara comenzi din volan sau mfd.

Mufa cu 6 contacte ------------- Mufa BT (albastra)

2 ------------------------ 28 (Pozitie libera)

3 ------------------------ 30 (Pozitie libera)

4 ------------------------ 31 (Pozitie libera)

5 ------------------------ 27 (Pozitie libera)

Pinul 1 merge la plus pozitii si pinul 6 la masa. Vezi ca exista si un conector dedicat in plafoniera pentru asta.

LE: nu mai cauta sa pui modulul pe visible, nu te ajuta cu nimic. Tipul asta de modul initiaza el pairingul, nu telefonul.

Modificat 2 Iunie, 2013 de EWS

[4wheelrun]

Super! Eram sigur pe ce perechi vin dar nu cunosteam ordinea.. Merci! Spre sf saptamanii fac un cablaj de test..

Era sa uit, conectorul mama din plafon (lampa dreapta pasager verso PCB) se pupa cu conectorul de prelungire tata de la microfon. Am gasit din intamplare potrivirea.

Cred ca in toata viata mea de inginer electronist nu am muncit si citit cat pentru un setup de bluetooth volkswagen. Cred ca au o armata de arhivisti pentru part numbers si o ceata de "certified support engineer" cu capul mare pentru astfel de variatii pe tema conectarii unui amarat de telefon. Era sa uit de divizia de securitate, oh da, aia care ascund sid-ul de bt dupa 2 minute :))

[PASSATB6]

salut, cine ar putea sti la viteza de 120 si peste, mai ales in viraj stanga si foarte fin se aude un huruit intermitent, am schimbat setul de roti de iarna cu cele de vara si nici o schimbare, ma gandeam ca din jante. ati mai intampinat asa problema?

[EWS]

In mod sigur n-are legatura cu bluetooth-ul.

[D@ny]

Zici tu? Pe pariu ca are? :)
